DHCP

DHCP（ Host Configuration Protocol)中文全称为动态主机配置协议。它是一个局域网的网络协议

通常被应用在大型的局域网络环境中，主要作用是集中地管理、分配IP地址，使网络环境中的主机动态的获得IP地址、Gateway地址、DNS服务器地址等信息，并能够提升地址的使用率

• 一.接口地址池：

• 接口地址池就是指定了特定的接口才能分配到这部分的IP地址，接口地址池用接口IP做网关，不可以指定其它IP做网关。

#####

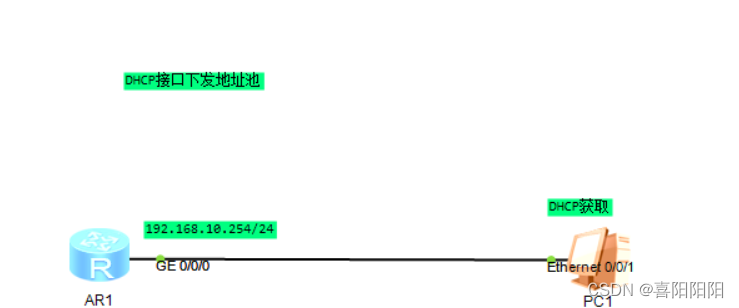

拓扑实验：

• 通过在路由器R1上配置DHCP地址池服务给PC1自动下发ip地址：

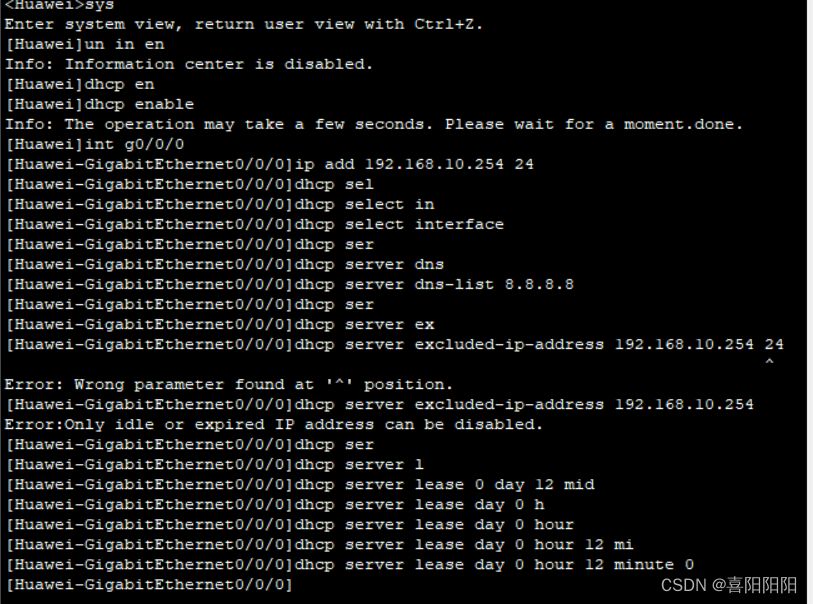

  R1配置：

  <Huawei>sys

  [Huawei]un in en

  [Huawei]sysname R1

  [R1]dhcp enable #开启DHCP功能

  [R1]int g0/0/0 #进入接口g0/0/0

  [R1-GigabitEthernet0/0/0]ip add 192.168.10.254 24 #配置接口ip地址做为DHCP下发pc的网关

  [R1-GigabitEthernet0/0/0]dhcp select interface #开启DHCP接口地址池

  [R1-GigabitEthernet0/0/0]dhcp server dns-list 8.8.8.8 #配置DNS服务器

  [R1-GigabitEthernet0/0/0]dhcp server excluded-ip-address 192.168.10.253 #配置接口地址池中不参与自动分配的IP地址

  [R1-GigabitEthernet0/0/0]dhcp server lease day 0 hour 12 minute 0 #配置DHCP服务器接口地址池中IP地址的租用有效期限，缺省情况下，IP地址的租期为1天

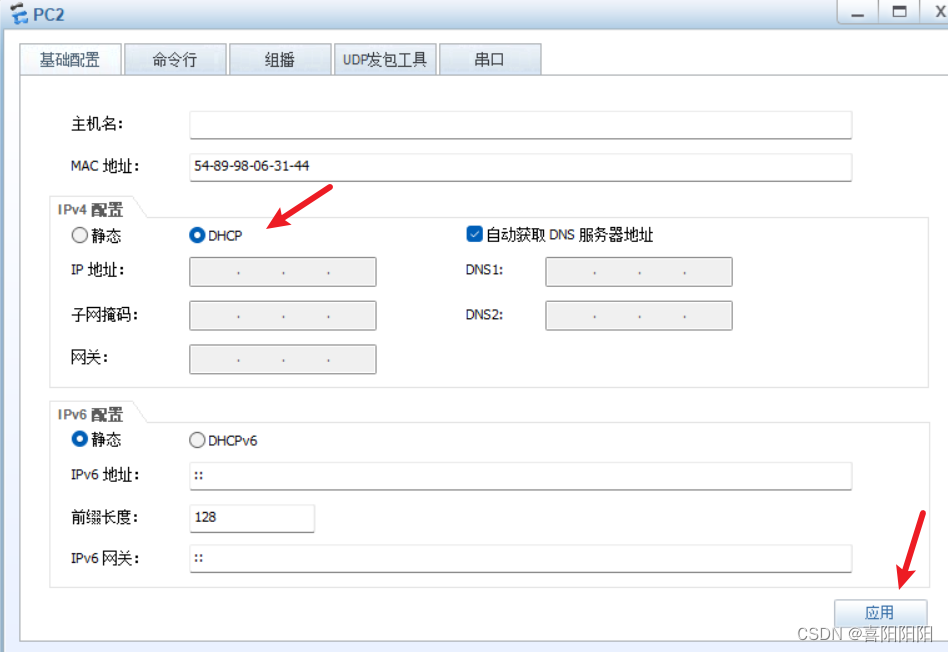

• 开启pc中DHCP自动获取IP地址

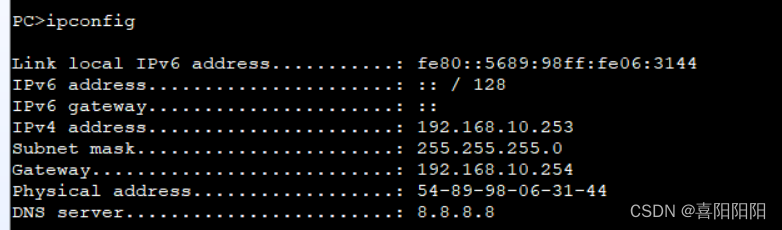

• 使用ipconfig查看是否能自动获取到接口地址池下发的IP地址



  注意：ensp中DHCP地址池从后往前分配 （如 先分配除255以外的ip地址也就是 254 - 1）

二. 全局DHCP：

全局地址池就是可以给任何接口地址提供DHCP服务，同时你可以创建多个全局地址池使用，其中全局地址池网段与端口IP是同一网段的对应关系，实现自动获取IP的作用。

实验分析：

在路由器上配置DHCP全局地址池给pc下发ip地址
在R1上创建两个地址池分别为pc1和pc2分配不同网段的ip地址和网关

实验配置：
AR1：
<Huawei>sys    #进入系统试图
[Huawei]un in en    #关闭报文弹出
[Huawei]int g0/0/0     #进入接口
[Huawei-GigabitEthernet0/0/0]ip add 192.168.10.254 24      #给接口配置ip地址做为网关
[Huawei-GigabitEthernet0/0/0]q                             #退出接口
[Huawei]ip pool 10                                     #创建全局地址池
[Huawei-ip-pool-10]network 192.168.10.0 mask 24        #配置全局地址池可分配的网段为10网段
[Huawei-ip-pool-10]gateway-list 192.168.10.254         #配置DHCP客户端的网关地址
[Huawei-ip-pool-10]dns-list 8.8.8.8                    #配置DNS
[Huawei-ip-pool-10]excluded-ip-address 192.168.10.1 192.168.10.100    #配置排除地址这个区间的ip不参与地址的分配
[Huawei-ip-pool-10]lease day 0 h 12 min 0     #配置IP租期为12个小时0分钟
[Huawei]int g0/0/0             #进入g/0/0/0接口
[Huawei-GigabitEthernet0/0/0]dhcp select global     #开启客户端DHCP全局地址池
​
​
​

• 查看pc1是否能通过DHCP获取到IP地址

• 再次创建全局地址池给20网段的客户端使用

AR1:
[Huawei]int g0/0/1     #进入接口
[Huawei-GigabitEthernet0/0/1]ip add 192.168.20.254 24     #配置接口的IP地址做为客户端的网关
[Huawei-GigabitEthernet0/0/1]q        #退出
[Huawei]ip pool 20                   #创建全局地址池20
[Huawei-ip-pool-20]network 192.168.20.0 mask 24     #配置DHCP全局地址池的下发网段为20网段
[Huawei-ip-pool-20]gateway-list 192.168.20.254        #配置客户端的网关
[Huawei-ip-pool-20]dns-list 8.8.8.8                   #配置DNS
[Huawei-ip-pool-20]excluded-ip-address 192.168.20.2 192.168.20.100     #添加配除地址此区间的IP地址不参与DHCP全局地址池的下发，客户端的获取
[Huawei-ip-pool-20]lease day 0 hour 12 minute 0        #配置租期为12个小时0分
[Huawei-ip-pool-20]q            #退出
[Huawei]int g0/0/1              #进入接口g0/0/0
[Huawei-GigabitEthernet0/0/1]dhcp select global     #开启客户端DHCP全局地址池
​

• 查看pc能否通过DHCP全局地址池获取ip地址

DHCP中继

DHCP中继（也叫做DHCP中继代理bai）是一个小程序du，其可以实现在不同子网zhi和物理网段之间处理和转发dhcp信息的dao功能。

如果DHCP客户机与DHCP服务器在同一个物理网段，则客户机可以正确地获得动态分配的ip地址。如果不在同一个物理网段，则需要DHCP Relay Agent(中继代理)

DHCP中继拓扑分析：
1.配置接口的IP地址
2.打开两台路由器的DHCP功能，在DHCP服务器上创建DHCP全局地址池 并配置静态路由
3.在AR2上做DHCP中继

AR1配置：
<Huawei>sys                  #进入视图模式
[Huawei]un in en             #关闭日志报文
[Huawei]int g0/0/0           #进入接口
[Huawei-GigabitEthernet0/0/0]ip add 172.16.10.1 24      #配置接口ip
[Huawei-GigabitEthernet0/0/0]q             #退出
[Huawei]dhcp enable                      #开启DHCP服务
[Huawei]int g0/0/0                      #进入接口
[Huawei-GigabitEthernet0/0/0]dhcp select global        #开启接口DHCP全局地址池
[Huawei-GigabitEthernet0/0/0]q          #退出
[Huawei]ip pool 10                #创建全局地址池10
[Huawei-ip-pool-10]network 192.168.10.0 mask 24      #配置DHCP下发网段和子网掩码
[Huawei-ip-pool-10]gateway-list 192.168.10.254        #配置DHCP下发网关
[Huawei-ip-pool-10]dns-list 8.8.8.8                 #配置DNS
[Huawei-ip-pool-10]lease day 0 hour 12 minute 0      #设置租期为12个小时0分钟
[Huawei-ip-pool-10]q              #退出
[Huawei]ip route-static 192.168.10.0 24 172.16.10.2    #写入一条静态路由
​

AR2配置：
<Huawei>sys        #进入视图模式
[Huawei]un in en      #关闭系统报文弹窗
[Huawei]int g0/0/0       #进入接口
[Huawei-GigabitEthernet0/0/0]ip add 172.16.10.2 24      #配置IP地址
[Huawei-GigabitEthernet0/0/0]q     #退出
[Huawei]int g0/0/1                #进入接口
[Huawei-GigabitEthernet0/0/1]ip add 192.168.10.254 24    #配置IP地址做为pc的网关
[Huawei-GigabitEthernet0/0/1]q          #退出
[Huawei]dhcp enable            #开启DHCP服务
[Huawei]int g0/0/1            #进入接口
[Huawei-GigabitEthernet0/0/1]dhcp select relay        #开启DHCP中继
[Huawei-GigabitEthernet0/0/1]dhcp relay server-ip 172.16.10.1     #配置DHCP中继的下发指向服务器接口
[Huawei-GigabitEthernet0/0/1]q      #退出
​

测试pc是否通过DHCP获取到ip
