双网关多发选收配置实验案例（5G CPE场景）

注：AR设备配置多个GE子接口与5G CPE（N5368X）桥接模式对接时，由于CPE使用场景约束，AR设备需要使用子接口下的MAC地址修改功能保证CPE学习MAC地址的唯一性。

5G CPE，属于一种5G终端设备。它接收运营商基站发出的5G信号，然后转换成Wi-Fi信号或有线信号，让更多本地设备（手机、平板、电脑）上网。

如下所示，AR1和AR3之间的链路作为主链路进行业务传输，AR2和AR4之间的链路作为备链路进行业务传输，AR1和AR3之间、AR2和AR4之间通过Tunnel0/0/1接口和Tunnel0/0/2接口连接通信，在Tunnel0/0/1接口配置多发选收功能，将Tunnel0/0/1接口下的报文复制到Tunnel0/0/2接口发送出去，防止出现业务中断的现象。

详细部署

1、在接入层、汇聚层运行SEP协议，当环网上没有故障链路时，SEP能够消除以太网冗余环路。当环网上发生链路故障时，SEP能够迅速恢复环网上各节点间通信通路。

2、双设备之间存在报文复制后MAC地址漂移的问题和WAN侧环网的问题，因此配置VRRP备份且使用虚地址建立Tunnel0/0/0接口来传递以太报文。

3、配置AR1和AR3之间的BFD会话，检测WAN侧连通性，联动VRRP保证AR1和AR3的VRRP同步切换。

4、双设备之间使用Eth-Trunk连接，保证连接的可靠性，否则中间链路Down后，在非直连场景会造成VRRP双主，造成二层网络出现环路。

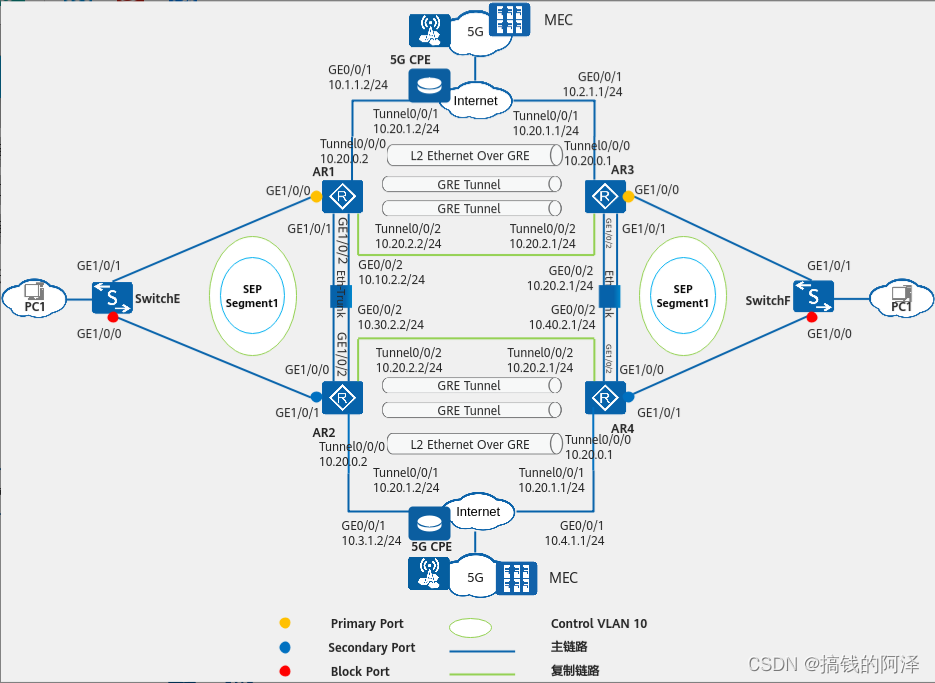

网络拓扑图如下

具体数据配置

项目	数据	说明
运营商给分支分配的APN名称	5gnet	APN名称需提前从运营商处获取。
分支AR1 接口信息	WAN侧物理接口：GE0/0/1，GE0/0/2 IP地址：10.1.1.2/24，10.10.2.2/24 LAN侧物理接口：GE1/0/0 互联接口：GE1/0/1，GE1/0/2	LAN侧物理接口所属VLAN为20和30；互联接口所属VLAN为20和30。30为以太数据转发VLAN，20为VRRP业务VLAN，10为SEP的控制VLAN。
分支AR2 接口信息	WAN侧物理接口：GE0/0/1，GE0/0/2 IP地址：10.3.1.2/24，10.30.2.2/24 LAN侧物理接口：GE1/0/0 互联接口：GE1/0/1，GE1/0/2	LAN侧物理接口所属VLAN为20和30；互联接口所属VLAN为20和30。30为以太数据转发VLAN，20为VRRP业务VLAN，10为SEP的控制VLAN。
分支AR3 接口信息	WAN侧物理接口：GE0/0/1，GE0/0/2 IP地址：10.2.1.1/24，10.20.2.1/24 LAN侧物理接口：GE1/0/0 互联接口：GE1/0/1，GE1/0/2	LAN侧物理接口所属VLAN为20和30；互联接口所属VLAN为20和30。30为以太数据转发VLAN，20为VRRP业务VLAN，10为SEP的控制VLAN。
分支AR4 接口信息	WAN侧物理接口：GE0/0/1，GE0/0/2 IP地址：10.4.1.1/24，10.40.2.1/24 LAN侧物理接口：GE1/0/0 互联接口：GE1/0/1，GE1/0/2	LAN侧物理接口所属VLAN为20和30；互联接口所属VLAN为20和30。30为以太数据转发VLAN，20为VRRP业务VLAN，10为SEP的控制VLAN。
分支AR1 Tunnel接口的IP地址	外层隧道：Tunnel0/0/1：10.20.1.2/24 Tunnel0/0/2：10.20.2.2/24 内层隧道：Tunnel0/0/0：10.20.0.2	分支隧道的信息。
分支AR2 Tunnel接口的IP地址	外层隧道：Tunnel0/0/1：10.20.1.2/24 Tunnel0/0/2：10.20.2.2/24 内层隧道：Tunnel0/0/0：10.20.0.2	分支隧道的信息。
分支AR3 Tunnel接口的IP地址	外层隧道：Tunnel0/0/1：10.20.1.1/24 Tunnel0/0/2：10.20.2.1/24 内层隧道：Tunnel0/0/0：10.20.0.1	分支隧道的信息。
分支AR4 Tunnel接口的IP地址	外层隧道：Tunnel0/0/1：10.20.1.1/24 Tunnel0/0/2：10.20.2.1/24 内层隧道：Tunnel0/0/0：10.20.0.1	分支隧道的信息。

MTU及TCP MSS参数配置说明

        为了减少网络传输中不必要的分片和重组，网络规划时需要合理设置终端发出的报文大小，设置依据如下：

1、对于UDP报文，可以调节发送端的MTU值，如果发送端不支持调节MTU值，则需要在5G AR设备上调节MTU值，以确保报文在网络中传输时不会产生二次分片。

2、对于TCP报文，可以配置5G AR设备的TCP MSS值，通过修改应用层报文数据包的长度来避免报文分片。

在5G2B专线场景中，TCP MSS取值比较简单，在隧道两端AR设备的LAN侧接入物理口或VLANIF口上配置TCP MSS为推荐值1200。MTU取值相对复杂，与如下三个参数有关。

• 单层GRE隧道组网，报文经过5G AR设备后会增加28字节，即单层GRE头长度为28字节。
• 双层GRE隧道组网，报文经过5G AR设备后会增加56字节，即双层GRE头长度为56字节。
• 5G网络中GTP封装会增加至少40字节，其中IP头20字节，UDP头8字节，GTP消息封装12字节。考虑到GTP支持扩
