计算机网络——实验3Wireshark软件使用与协议分析(2)

3.2-----IP与ICMP分析

一、实验目的

IP和ICMP协议是TCP/IP协议簇中的网络层协议，在网络寻址定位、数据分组转发和路由选择等任务中发挥了重要作用。本实验要求熟练使用Wireshark 软件，观察IP数据报的基本结构，分析数据报的分片；掌握基于ICMP协议的ping和traceroute命令及其工作原理。

二、实验内容

启动 Wireshark，捕捉网络命令执行过程中本机接受和发送的数据报。

1. 执行ping命令，观察IP数据报和ICMP询问报文的结构

通过Wireshark监视器观察捕获流量中的ICMP询问报文和IP数据报的结构。注意比较ICMP请求帧与回应帧，及其IP头部数据字段的异同。

2. 改变ping命令的参数，观察IP数据报分片

更改ping命令参数MTU，使其发出长报文以触发 IP 数据报分片，再观察IP数据报的结构变化。

3. 执行Traceroute命令，观察ICMP差错报文的结构，并分析其工作原理

使用Linux操作系统提供的traceroute命令（或Windows系统提供的tracert命令），捕获和分析该命令所产生的IP数据报，特别注意相关的ICMP差错报文。结合捕获的具体数据，画出命令执行过程中数据交互的示意图，掌握traceroute的工作原理。

三、实验原理

3.1 IP 协议及数据报格式

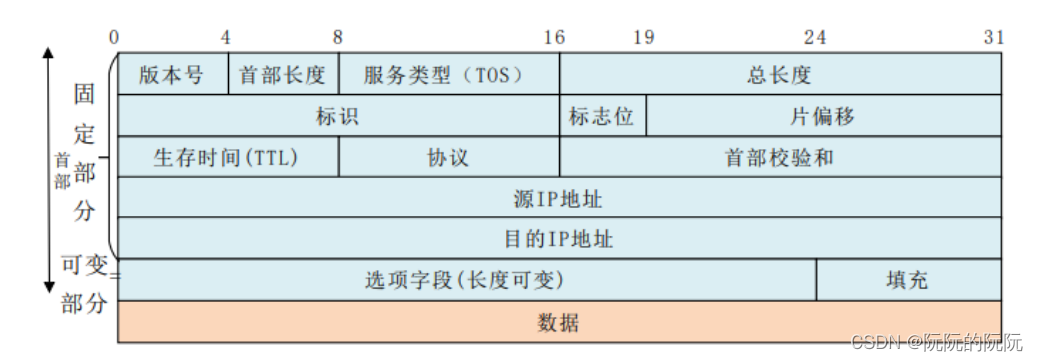

网际互连协议(Internet Protocol, IP)，是TCP/IP体系中的网络层协议，可实现大规模的异构网络互联互通，为主机提供无连接的、尽力而为的数据包传输服务。在网际协议第4版（IPv4）中，IP数据报是一个可变长分组，包括首部和数据两部分(如图1.2–1)。首部由20～60字节组成，包含与路由选择和传输有关的重要信息，其各字段意义如下：

图1.2–1  IP数据报结构示意图

1. 版本（4位）：该字段定义IP协议版本，所有字段都要按照此版本的协议来解释。
2. 首部长度（4位）：该字段定义数据报协议头长度，表示协议首部具有32位字长的数量，最小值为5，最大值为15。
3. 服务（8位）：该字段定义上层协议对处理当前数据报所期望的服务质量，并对数据报按照重要性级别进行分配。前3位为优先位，后面4位为服务类型，最后1位没有定义。这8位可用于分配优先级、延迟、吞吐量以及可靠性。
4. 总长度（16位）：该字段定义整个IP数据报的字节长度，包括协议首部和数据，其最大值为65535字节。
5. 标识（16位）：该字段包含一个整数，用于标识当前数据报。当数据报分片时，标识字段的值被复制到所有的分片中。
6. 标记（3位）：该字段由3位字段构成，其中最低位（MF）控制分片：若存在下一个分片值为1；否则置0代表该分片是最后一个。中间位（DF）指出数据报是否可进行分片，若置1则不允许该数据报进行分片。第三位即最高位保留不使用，值为0。
7. 分片偏移（13位）：该字段指出数据分片在源数据报中的相对位置，以8字节为长度单位。
8. 生存时间（8位）：该字段是计数器，转发该数据报的路由器依次减1至减少为0。
9. 协议（8 位）：该字段指出在IP层处理后，由哪种上层协议接收该数据报。
10. 头部校验和（16位）：该字段帮助确保IP协议头的正确性。计算过程是先将校验和字段置为0，然后将整个头部每16位划分为一部分，并将各部分相加，其计算结果取反码，填入校验和字段中。
11. 源地址（32位）：源主机的IP地址。
12. 目的地址（32位）：目标主机的IP地址。

一个IP包从源主机传输到目标主机可能需要经过多个传输媒介不同的网络。每种网络对数据帧都设置了一个最大传输单元(MTU)的限制（例如以太网的MTU是1500字节）。因此，当路由器在转发IP包时，如果数据包的大小超过了出口链路网络的MTU时，需将对该IP数据报进行分片，才能在目标链路上顺利传输。每个IP分片将独立传输，直到所有分片都到达目的地后，目标主机才会把他们重组成一个完整的IP数据报。在IP数据报的分片与重组过程中，以下三个首部字段发挥了重要作用：

1. 标记的后两位：最低位记为MF（More Fragment），MF=1代表还有后续分片，MF=0表示此为原始数据报的最后分片。次低位DF（Don’t Fragment），用来控制数据报是否允许分片。DF=1表示该数据报不允许分片；DF=0允许分片。
2. 标识符：用于目的主机将IP数据报的各个分片重装成原来的数据报。
3. 片偏移：以8字节为单位，目的主机在重装IP数据报时需要根据该字段提供偏移量进行排序。这是因为数据分片的独立传输使各分片的到达顺序难以确定。

3.2 ICMP 协议及报文格式

因特网控制报文协议（Internet Control Message Protocol，ICMP），用于IP主机、路由器之间传递控制消息。控制消息是指网络是否连通、主机是否可达、路由是否可用等网络本身的控制管理消息，对网络正常运行起着重要的作用。ICMP报文的类型可以分为ICMP差错报文和ICMP询问报文两种（其结构如图1.2–2）。ICMP差错报告报文主要有终点不可达、源站抑制、超时、参数问题和路由重定向5种。ICMP询问报文有回送请求和应答、时间戳请求和应答、地址掩码请求和应答以及路由器询问和通告4种。其常见的类型与代码如表1.2–1所示。

图1.2–2 ICMP 报文结构示意图

表1.2–1 ICMP 各类型报文的格式

本实验涉及以下两个常用网络命令，都属于ICMP协议的典型应用。

1. ping命令，是测试网络最有效的工具之一。它是由主机或路由器执行ping命令向一个特定的目的主机发送一份ICMP回显请求（Echo request）报文，并等待其返回ICMP回显应答（Echo Reply）。ping命令可以检测网络的连通性，简单估测数据报的往返时间（Round Trip Time），确定是否有数据包丢失或损坏，从而帮助分析网络故障。ping命令格式和常用参数罗列如下。

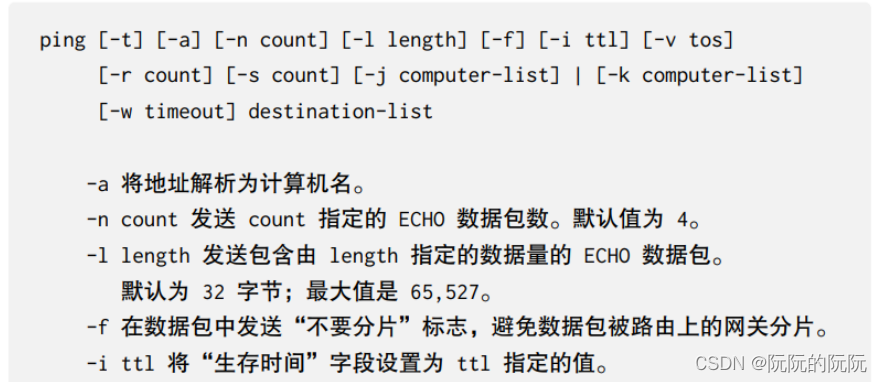

2. traceroute/tracert命令，利用TTL字段和ICMP差错类型报文，查找IP数据报的路由转发路径（含路由器信息）。源主机执行该命令向目的主机发送生存时间（TTL）不同的ICMP回送请求报文，直至收到目的主机应答，并通过分析应答报文获得转发路径和时延信息。首先源主机发起一个TTL=1的ICMP报文。第一个路由器收到该报文后，TTL减1变为0并丢弃此报文，返回一个[ICMP time exceeded]的消息。源主机通过这个消息获知IP数据报转发路径上的第一个路由器信息。然后，依次增加发送ICMP报文的TTL值，可以获取路径上的后续路由器的信息。当到达目的地时，目标主机返回一个[ICMP port unreachable]的消息，使发起者确认IP数据报已经正常到达。至此，traceroute命令发起者已经获得了通向目标主机路径上的所 有路由信息。tracert命令（Linux）格式和常用参数罗列如下。

3.3 实验方法和手段

1. 使用Wireshark软件，捕获本机在ping和traceroute网络命令执行过程中接收和发出的全部数据流量。
2. 合理设置过滤条件，观察IP数据报和ICMP报文，着重分析报文首部和内容变化，从而掌握协议的工作原理。
3. 调整ping命令的参数，观察并分析IP数据报分片情况。
4. 结合所捕获的数据报，画出traceroute命令过程中数据交互示意图。



四、实验条件

装有Wireshark软件的PC机一台，处于局域网环境。

参考资料：

1. J.F Kurose and K.W. Ross, Wireshark Lab: ICMP v8.0
2. Wireshark官方过滤器语法指导书
3. IP协议的RFC

五、实验步骤

5.1 ping命令

本机（IP为192.168.43.122），启动Wireshark软件，选择要监听的网络接口；然后在终端发起网络命令：ping IP地址/域名，此处为后续分析完备选择ping百度。

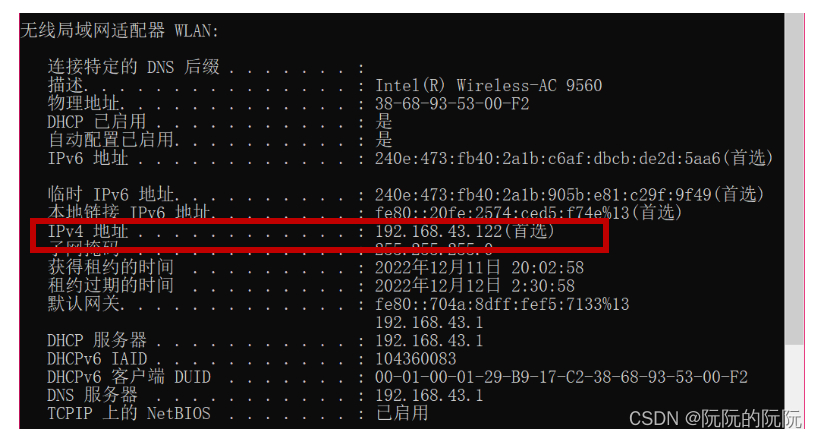

（1）获取本机IP

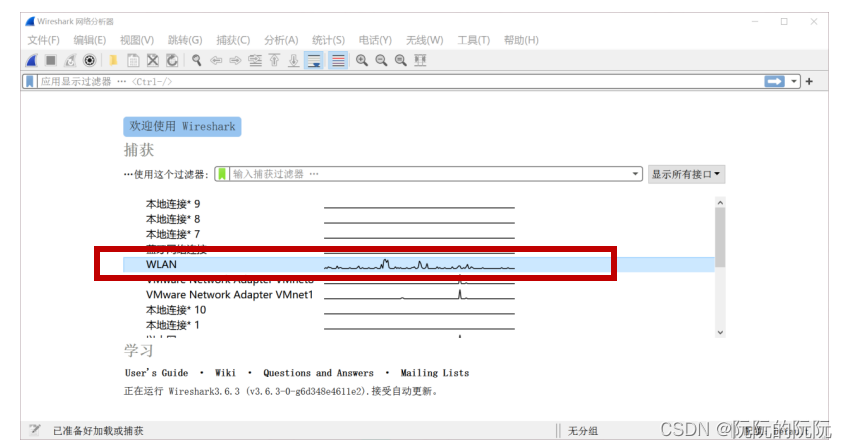

（2）启动Wireshark软件，选择要监听的网络接口

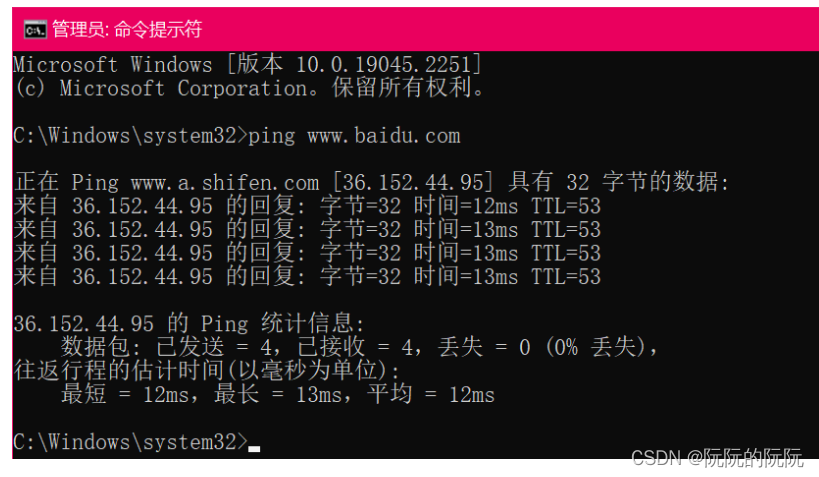

（3）在终端发起网络命令：ping  www.baidu.com

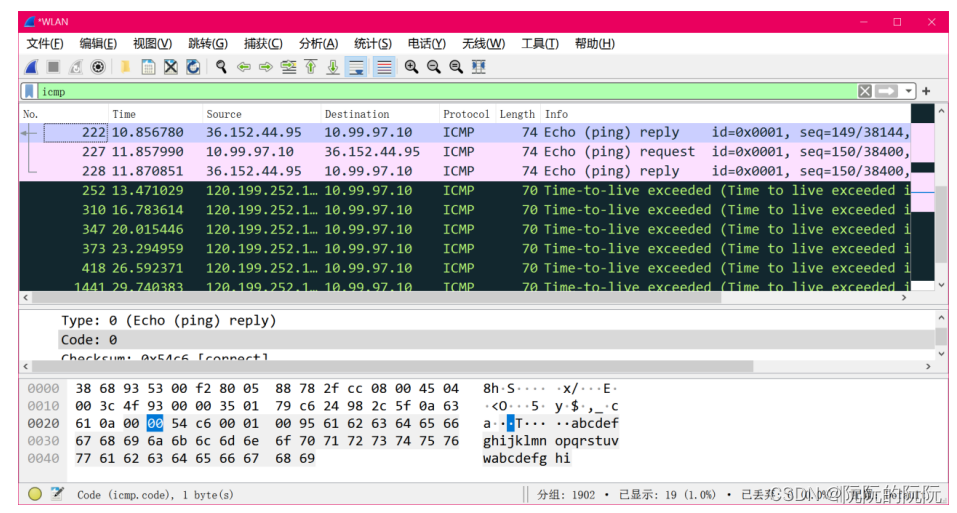

1. 在Wireshark监视器中设置过滤条件。我设置过滤条件为icmp，则显示出所捕获的ICMP数据包，如下图5.1所示。

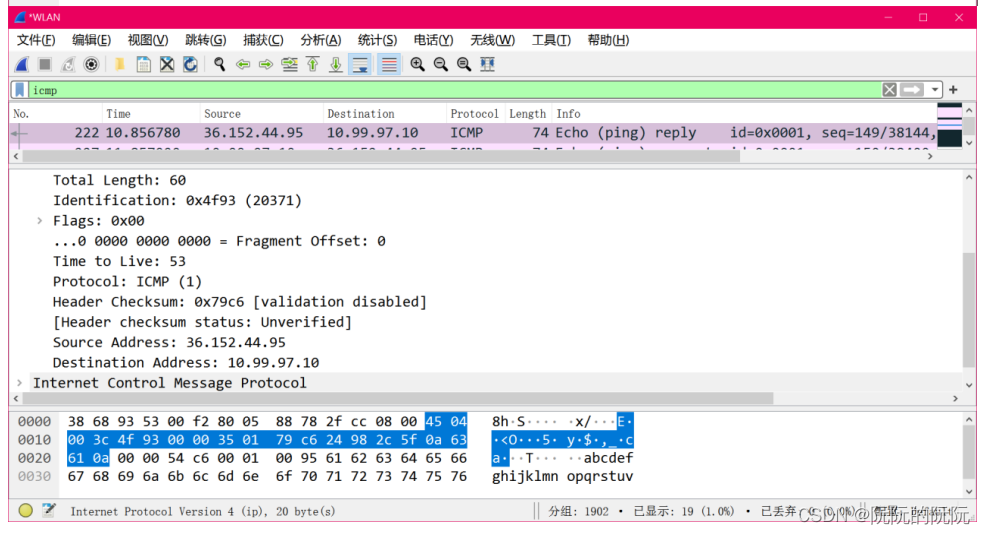

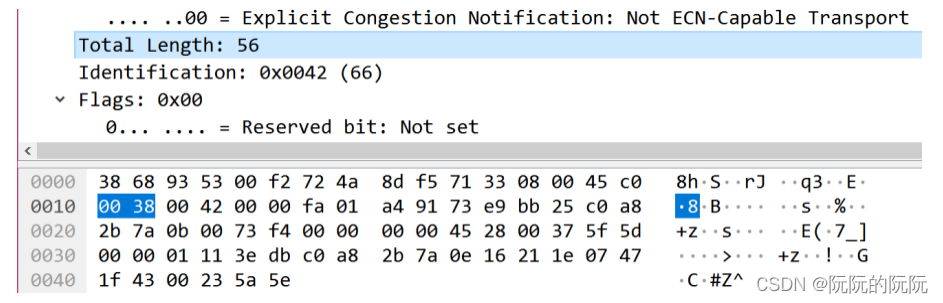

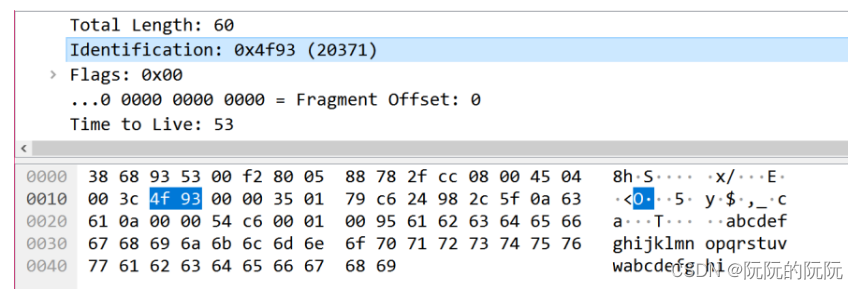

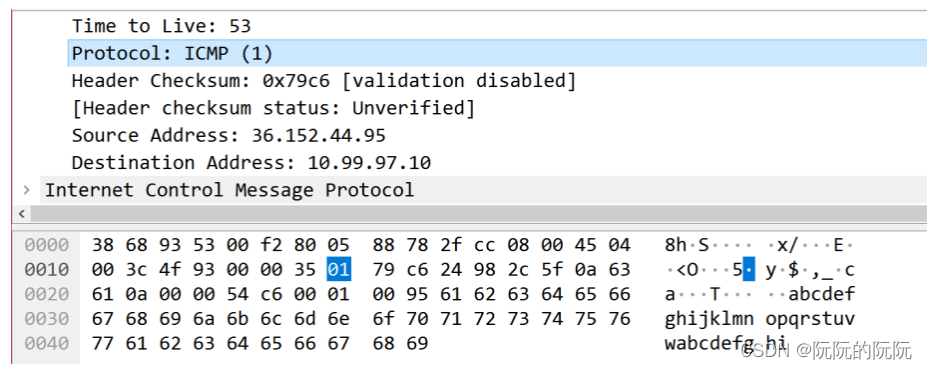

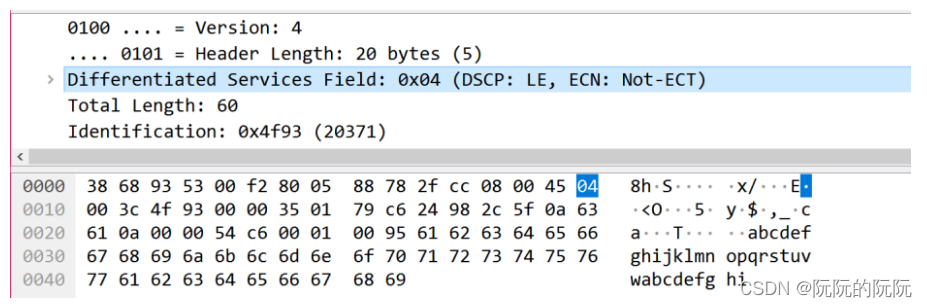

2. 点击Internet Protocol Version 4展开，查看IP数据报，如下图5.2所示。特别观察IP数据报的首部字段及其内容。

图5.2 查看IP数据报

分析：

• 版本(4bit)：ip报文中，版本占了4位，用来表示该协议采用的是哪一个版本的ip，相同版本的ip才能进行通信。此处表示使用互联网协议IPv4。

• 首部长度(4bit)：该字段表示整个ip包头的长度，其中数的单位是4字节。即二进制数0000-1111（十进制数0-15），其中一个最小长度为0字节，最大长度为60字节。此处值为0101，表示头长度为20字节。

• 服务(8bit)：该字段定义上层协议对处理当前数据报所期望的服务质量，并对数据报按照重要性级别进行分配。前3位为优先位，后面4位为服务类型，最后1位没有定义。这8位可用于分配优先级、延迟、吞吐量以及可靠性。

• 总长度(16bit)：该字段指IP 数据报的字节长度，即协议首部和数据之和的长度，单位为字节。因此数据报的最大长度为65535字节。此处表示IP包总长度为60字节。

• 标识(16bit)：该字段包含一个整数，用于标识当前数据报。当数据报分片时，标识字段的值被复制到所有的分片中。此处表示标识值为0x4f93。

• 标记（3位）：该字段由3位字段构成，其中最低位（MF）控制分片，为1则存在下一个分片；为0则代表该分片是最后一个；中间位（DF）指出数据报是否可进行分片，为1则不允许该数据报进行分片；第三位为最高位保留不使用，值为0。此处表示该分片为最后一个，数据包不可以进行分片。

• 分片偏移（13位）：该字段指出数据分片在源数据报中的相对位置，以8字节为长度单位。此处表示数据分配与源数据报的偏移量为0。

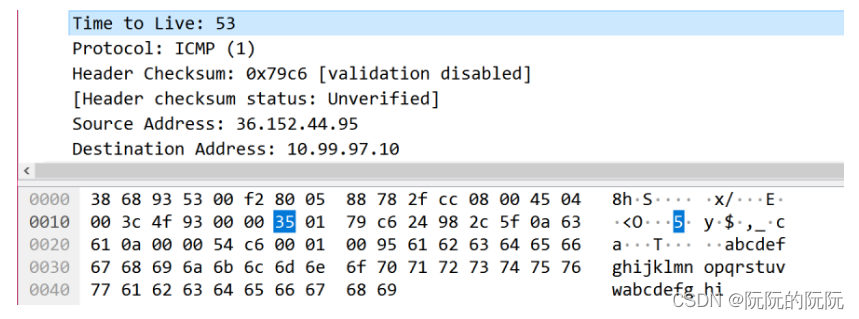

• 生存时间（8 位）：该字段是计数器，转发该数据报的路由器依次减1直至减少为0。此处表示生存时间为53个时间单位。

• 协议（8位）：该字段指出在IP层处理后，由哪种上层协议接收该数据报。此时表示此包内封装的上层协议为ICMP。

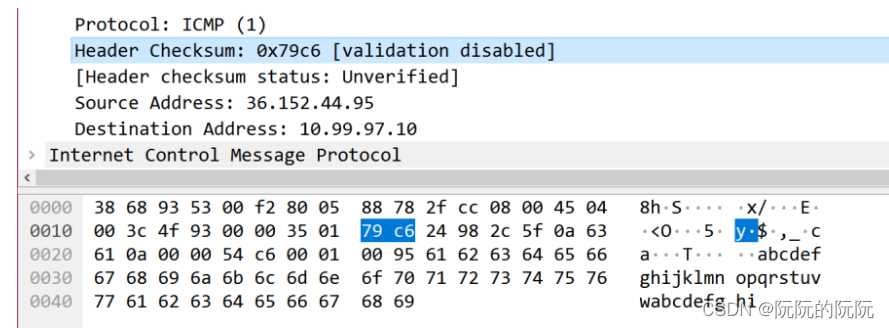

• 头部校验和（16位）：该字段帮助确保IP协议头的正确性，只检验数据报的首部不检验数据部分。此处表示头部校验和为0x79c6(0111 1001 1100 0110)。

• 源地址（32位）：源主机的IP地址。此处表示源主机的IP地址为115.233.187.37。

• 目的地址（32位）：目标主机的IP地址。此处表示目标主机IP地址为192.168.43.122。

表5.1 IP数据报各段分析表

语句	含义
Internet Protocol Version 4, Src: 36.152.44.95, Dst: 10.99.97.10	IPV4协议

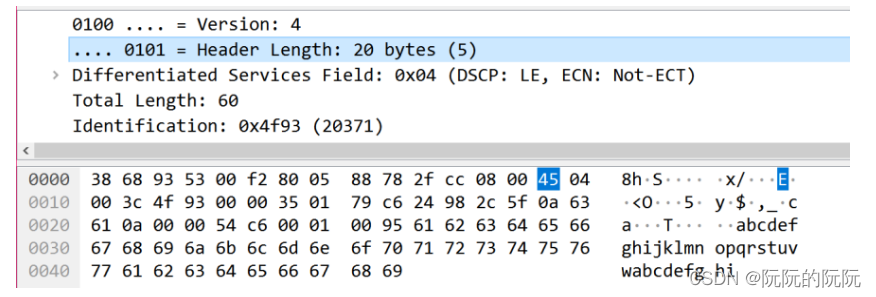

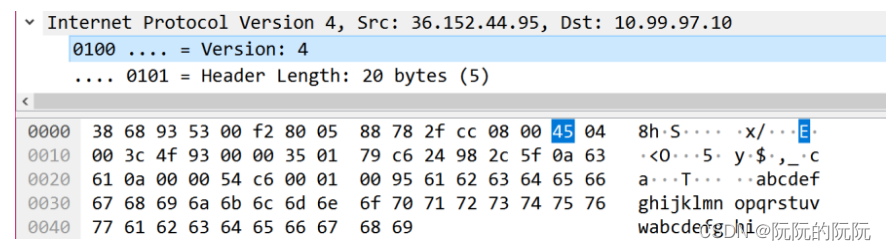

0100 .... = Version: 4	互联网协议IPv4
....0101 = Header Length: 20 bytes (5)	IP包头部长度
Differentiated Services Field: 0x04 (DSCP: LE, ECN: Not-ECT)	差分服务字段
1100 00.. = Differentiated Services Codepoint: Class Selector 6 (48)
.... ..00 = Explicit Congestion Notification: Not ECN-Capable Transport (0)
Total Length: 60	IP包的总长度
Identification: 0x4f93 (20371)	标志字段

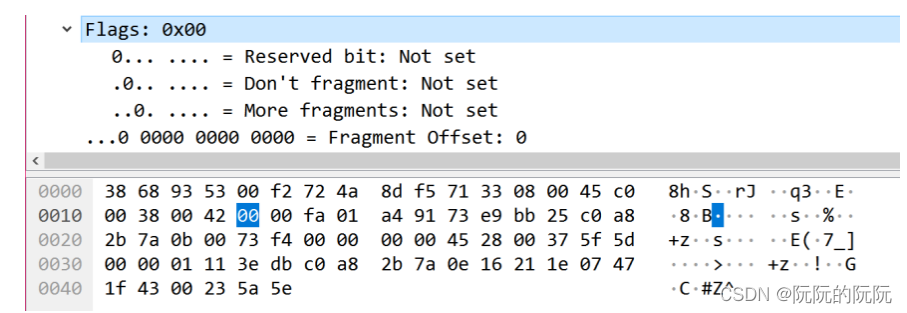

Flags: 0x00	标记字段
0... .... = Reserved bit: Not set
.0.. .... = Don't fragment: Not set
..0. .... = More fragments: Not set

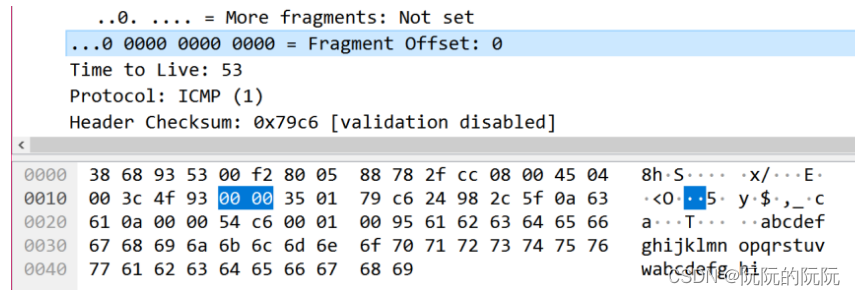

...0 0000 0000 0000 = Fragment Offset: 0	分的偏移量
Time to Live: 53	生存期TTL
Protocol: ICMP (1)	此包内封装的上层协议为ICMP
Header Checksum: 0x79c6 [validation disabled]	头部数据的校验和
[Header checksum status: Unverified]	头部数据的校验和：未经核实
Source Address: 36.152.44.95	源IP地址
Destination Address: 10.99.97.10	目标IP地址

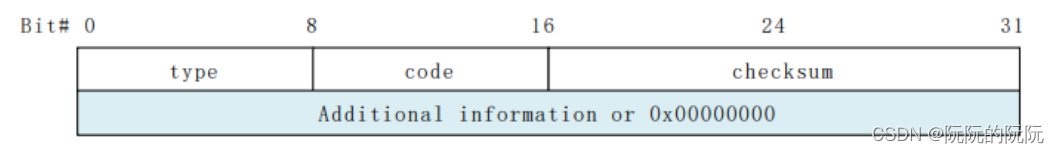

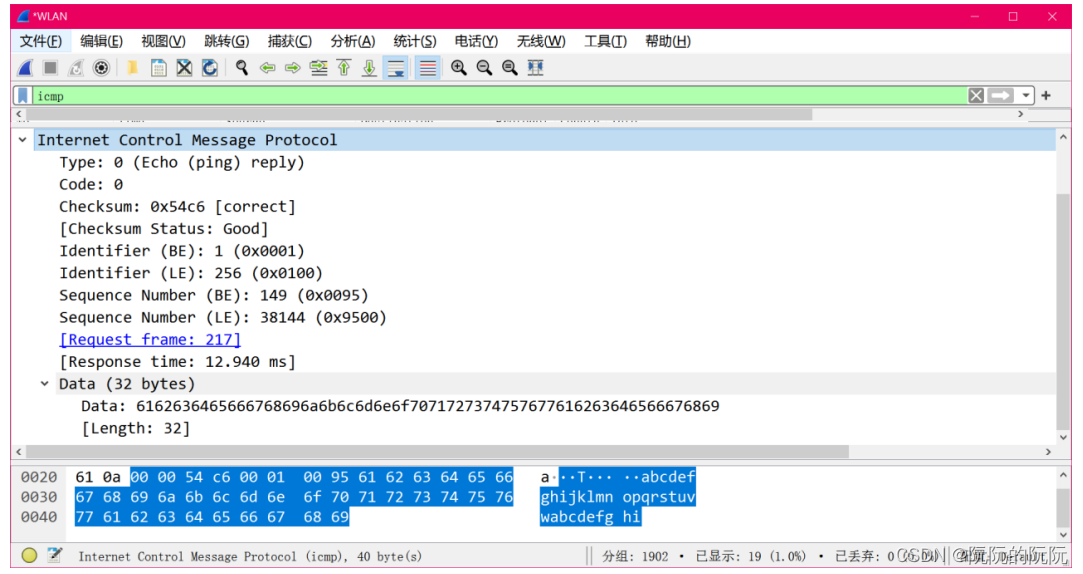

3. 点击Internet Control Message Protocol 展开（如图1.2–5），查看 ICMP 报文，并解释回显（Echo Request 和 Echo Reply）报文的首部字段。

分析：

• Type（1字节）：此字段标识ICMP报文的类型，目前已定义了14种，从类型值来看ICMP报文可以分为两大类。第一类是取值为1~127的差错报文，第2类是取值128以上的信息报文。此处表示回应的类型字段为0，是ICMP查询报文中的回应报文。

• Code（1字节）：标识对应ICMP报文的代码，与类型字段一起共同标识了ICMP报文的详细类型。此时表示ICMP报文代码为0。

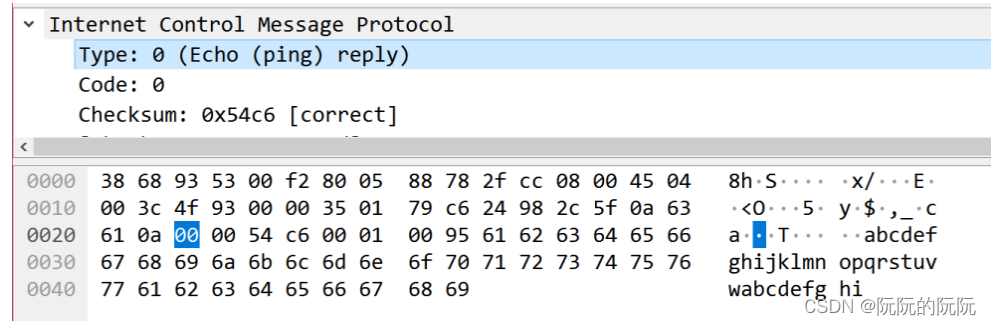

• Checksum（2字节）：对包括ICMP报文数据部分在内的整个ICMP数据报的校验和，以检验报文在传输过程中是否出现了差错。其计算方法与在上文IP报头中的校验和计算方法一致。此处表示校验和为0x54c6(0101 0100 1100 0110)。

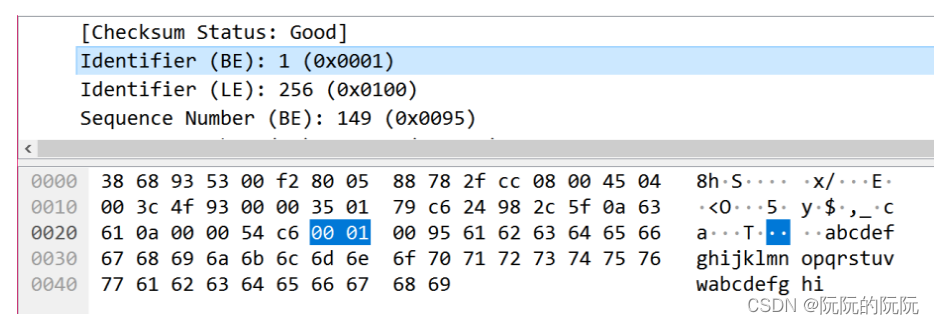

• Identifier（2字节）：用于标识本ICMP进程，但仅适用于回显请求和应答ICMP报文，对于目标不可达ICMP报文和超时ICMP报文等，该字段的值为0。此处值为0001，表示回显请求和应答ICMP报文。

• Sequence Number：序列号，BE（big endian）是大端表示，LE（little endian）是小端表示。此处表示序列号为149(0x0095)。

• Data：数据。次数是一个32字节的二进制。

表5.2 ICMP报文段分析表

语句	含义
Internet Control Message Protocol

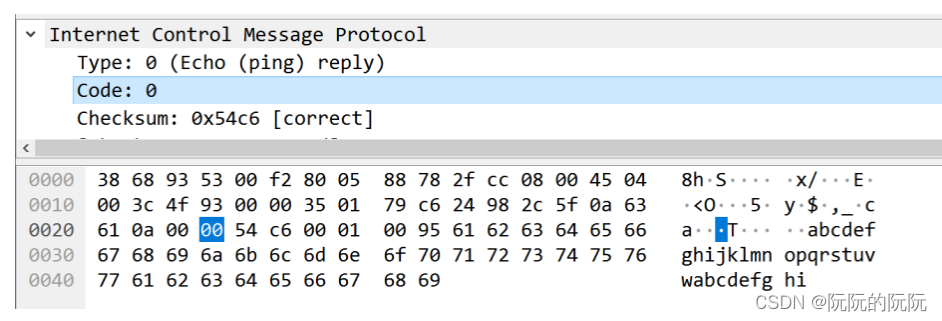

Type: 0 (Echo (ping) reply)	标识ICMP报文的类型
Code: 0	标识对应ICMP报文的代码
Checksum: 0x54c6 [correct]	包括ICMP报文数据部分在内的整个ICMP数据报的校验和
[Checksum Status: Good]
Identifier (BE): 1 (0x0001)	标识本ICMP进程（大端表示）
Identifier (LE): 256 (0x0100)	标识本ICMP进程（小端表示）
Sequence Number (BE): 149 (0x0095)	序列号（大端表示）
Sequence Number (LE): 38144 (0x9500)	序列号（小端表示）
[Request frame: 217]	回应构架号
[Response time: 12.940 ms]	回应时间
Data (32 bytes)
Data:6162636465666768696a6b6c6d6e6f 7071727374757677616263646566676869	数据
[Length: 32]	数据字长

4. 清空 Wireshark 监控器，重新发起网络命令：ping IP 地址/域名–l #length，并解释对比前后两次执行 ping 命令的结果。其中，-l #length 确定 echo 数据报的长度为 #length，其默认值为 32 字节，且小于 65,527 字节。

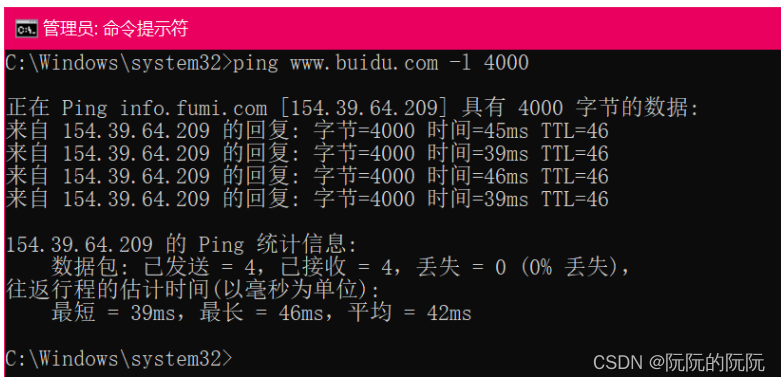

（1）重新发起网络命令：ping www.buidu.com -l 4000

（2）两次结果对比

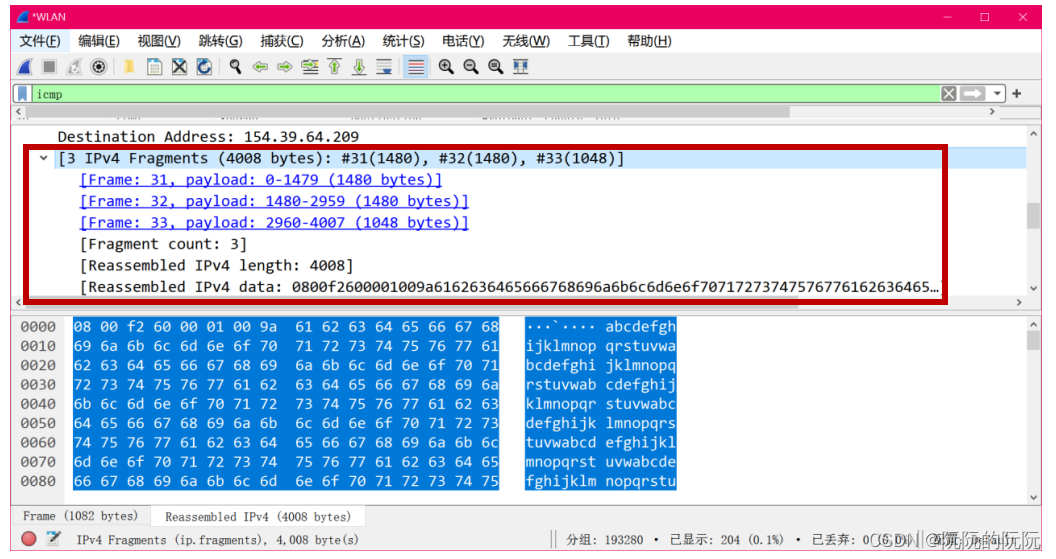

对比两次结果发现，多了红色框出区域。此处说明分了3个Fragments，从帧序号31到33是这4000字节长度的分片，分别0-1479（1480个字节）、1480-2959（1480个字节）和2960-4007（1048个字节）。其中，因为片位移8字节倍数，4000相当于第4001字节，所以最后一片4007才能分片。然后，我查阅资料了解到分片的原因：以太网的最大传送单元MTU是1500字节，超过则自动分片，减去IP首部20字节，所以IP数据部能发1480字节。

5. 可以多次改变#length的大小（例如1000字节、2000字节和4000字节），观察IP数据报何时会分片？请解释IP数据报分片的原因和具体情况。提示：请先确认该网络的MTU，可在 Wireshark 记录中查找“IPv4 fragments”项目。

（1）确认网络的MTU

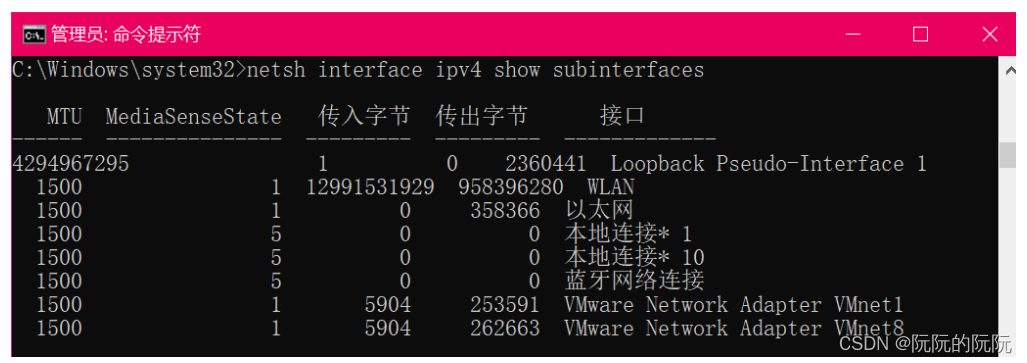

在命令提示符中输入：netsh interface ipv4 show subinterfaces，按下回车键查看当前的mtu值（不过一般情况下实际比这个MTU小，后续进行手动测试）。

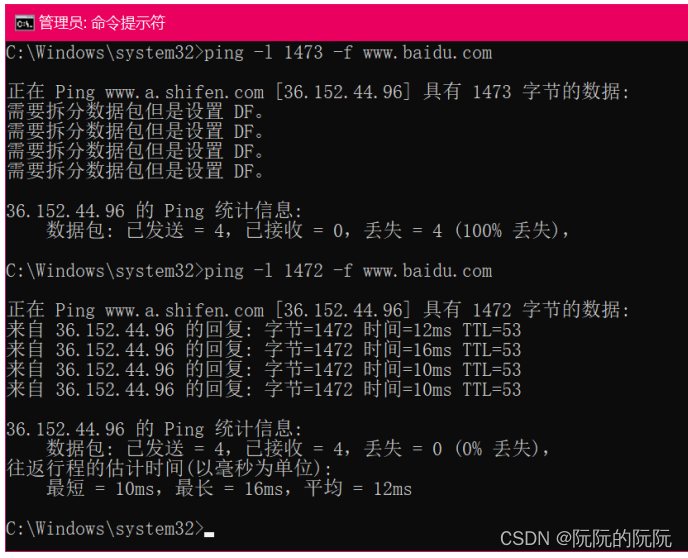

通过ping -l mut值 -f www.baidu.com，发现当mut值为1472时，可以连接网站；当mut值为1473时，不能连网，提示需要拆分数据包但是设置DF。说明该网络的mut值为1472（测定值+28 = 使用netsh interface ipv4 show subinterfaces命令查询到的值相同）。

（2）在 Wireshark 记录中查找“IPv4 fragments”项目

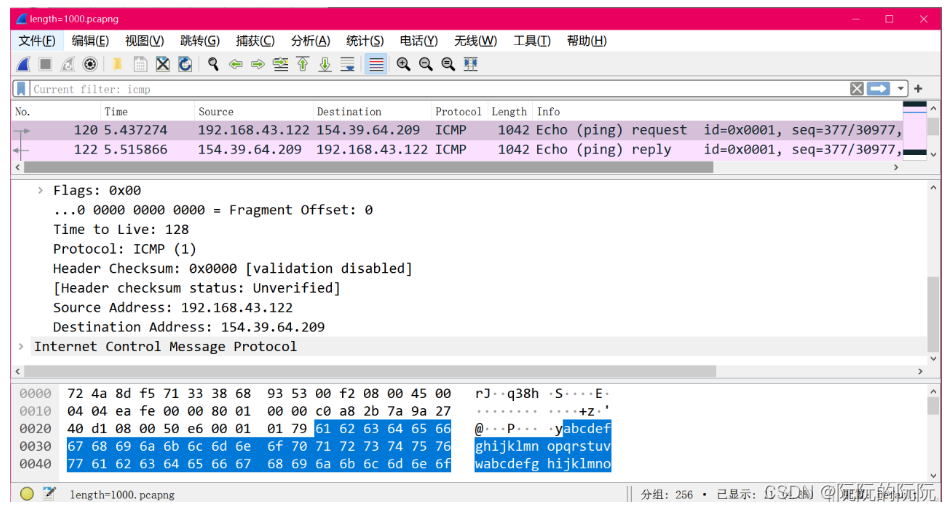

        ① length = 1000字节

② length = 2000字节

③ length = 3000字节

④ length = 4000字节

当length = 1000字节时，1个Fragments。

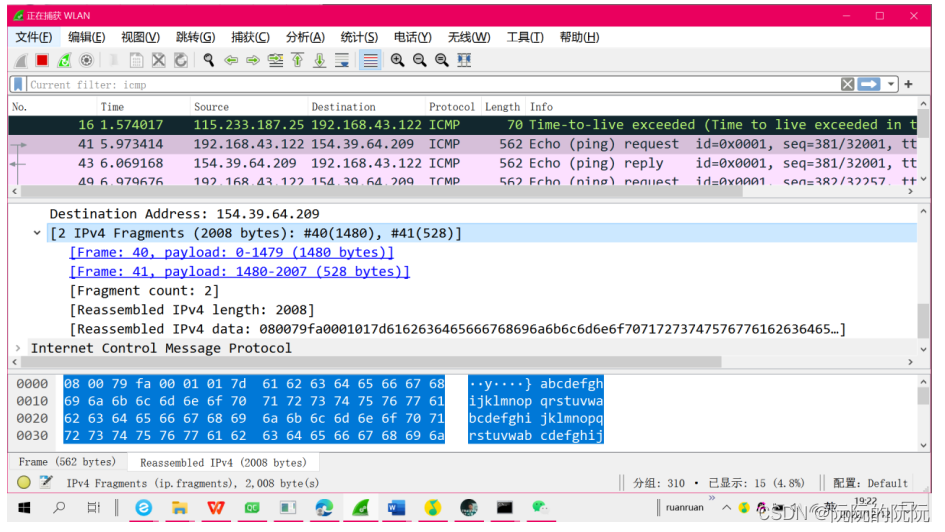

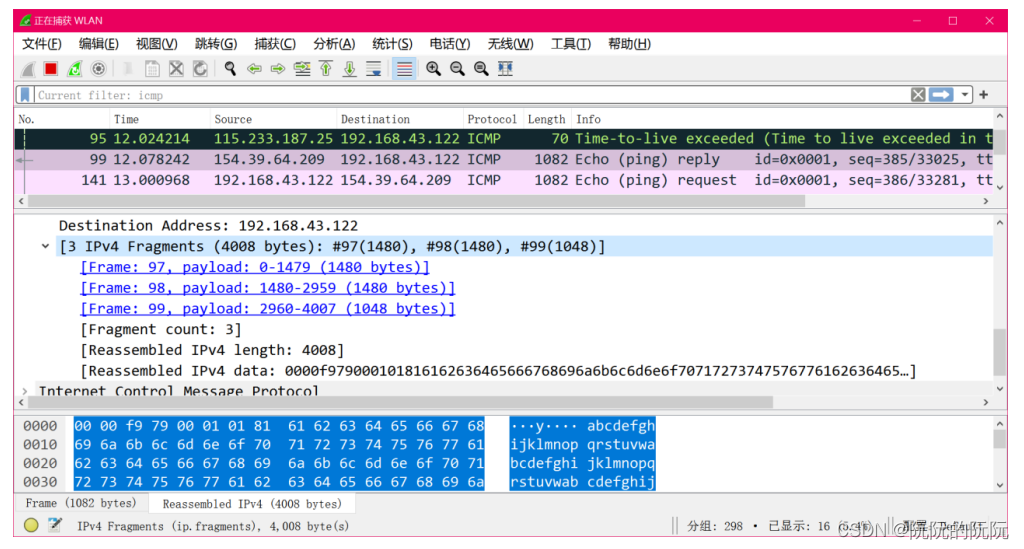

当length = 2000字节时，分2个Fragments，从帧序号40、41是这2000字节长度的分片，分别0-1479（1480个字节）和1480-2007（1480个字节）。其中，因为片位移8字节倍数，2000相当于第2001字节，所以最后一片2007才能分片。

当length = 3000字节时，分3个Fragments，从帧序号53-55是这3000字节长度的分片，分别0-1479（1480个字节）、1480-2959（1480个字节）和2960-3007（48个字节）。其中，因为片位移8字节倍数，3000相当于第3001字节，所以最后一片3007才能分片。

当length = 4000字节时，分4个Fragments，从帧序号97-99是这4000字节长度的分片，分别0-1479（1480个字节）、1480-2959（1480个字节）和2960-4007（1048个字节）。其中，因为片位移8字节倍数，4000相当于第4001字节，所以最后一片4007才能分片。

如果IP数据报加上数据帧头部后大于MTU，数据报文就会分成若干片进行传输。

解释IP数据报分片的原因和具体情况：

IP数据报分片原因：当IP数据报的长度远大于各物理网络的MTU时，IP数据报需要通过多个物理网络的帧来传输，传输过程可能要通过多个不同的物理网络。物理网络不同，所支持的帧的格式与长度也就不同。因此，每个路由器都要将接收到的IP数据报进行拆包处理，然后封装成另外一个更小的IP数据报，以适应不同物理网络的传输。

IP数据报分片的具体情况：

一般情况下，以太网的环境中可传输的最大IP报文为1500字节。如果要传输的数据帧大小超过了1500字节，即IP数据报的长度大于1472(1500-20-8=1472，普通数据报)字节，则需要分片之后进行传输。IP数据报分片后，每个都由IP头部和IP数据区两个部分组成，头部占用20个字节，故数据区最多为1480个字节。因此，分区以0-1479、1480-2959、2960-3139……类推。Length为第length+1个字节，由于片位移8字节倍数，故最后一片分片需取（（length/8+1）的上限整数*8）才能分片。

5.2 traceroute 命令

本机（IP为192.168.43.122），启动Wireshark软件，选择要监听的网络接口；然后在终端发起网络命令：traceroute IP地址/域名，此处为后续分析完备选择traceroute百度。

刚开始尝试时，在命令行输入traceroute www.buidu.com 提示'traceroute' 不是内部或外部命令，也不是可运行的程序或批处理文件。

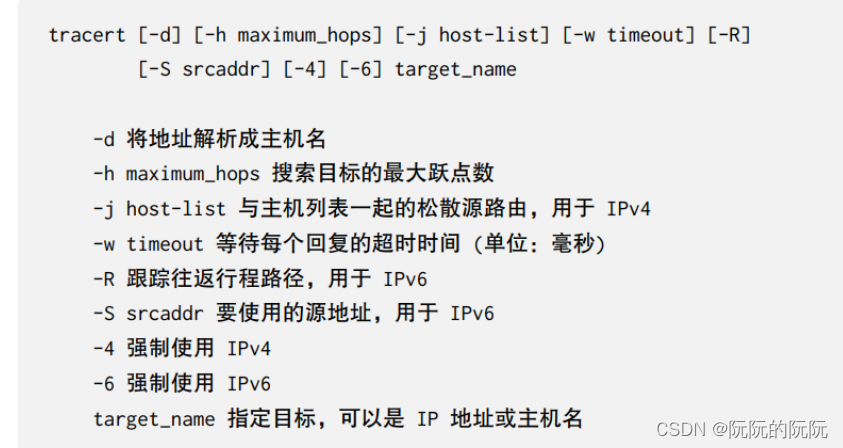

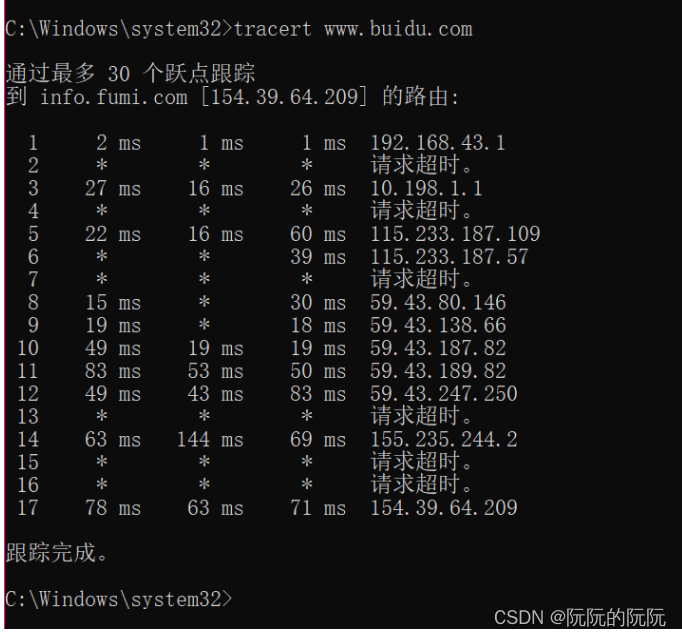

后来通过查询资料，了解到该命令在Linux中被称为traceroute，Windos的类似功能被称为tracert。后续修改命令行输入为tracert www.buidu.com。

1. 启动 Wireshark 软件，选择要监听的网络接口WLAN，设置过滤条件icmp。

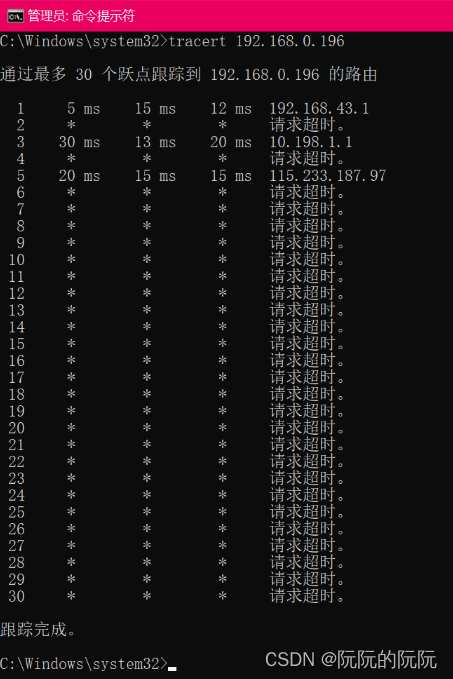

2. 在终端中使用traceroute命令，目的主机是外网的一台设备（IP为192.168.0.196）。

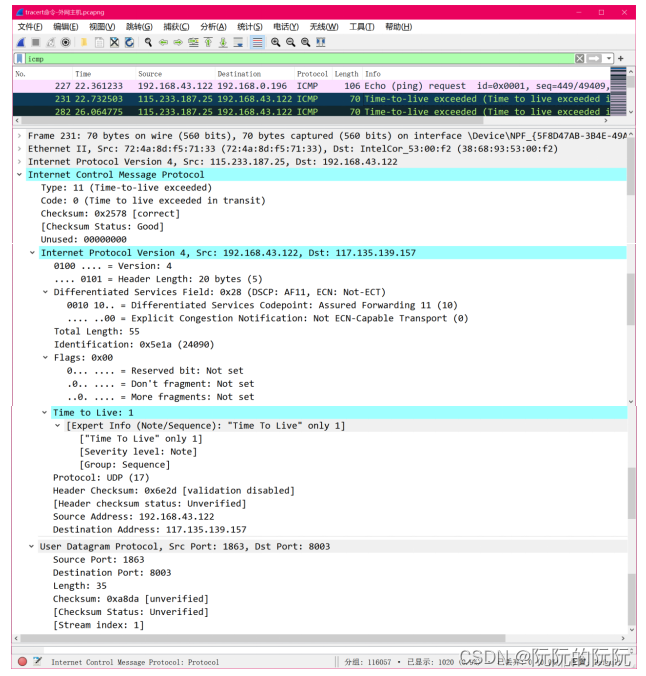

3. 点击Internet Control Message Protocol展开，查看ICMP差错报文，观察并解释ICMP报文结构和字段内容。

分析：

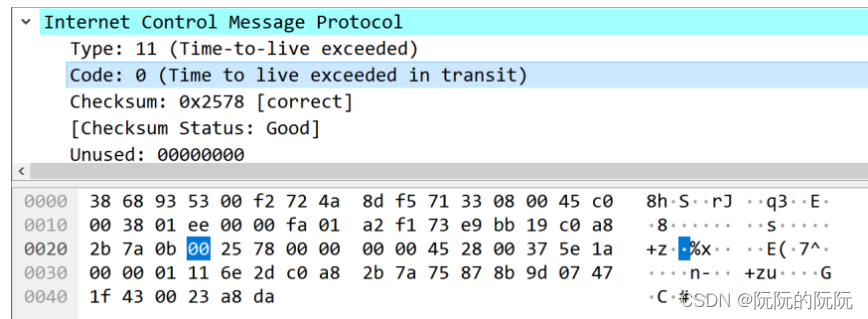

• Type（1字节）：此字段标识ICMP报文的类型，目前已定义了14种，从类型值来看ICMP报文可以分为两大类。第一类是取值为1~127的差错报文，第2类是取值128以上的信息报文。此处表示回应的类型字段为11，表示时间超时。

• Code（1字节）：标识对应ICMP报文的代码，与类型字段一起共同标识了ICMP报文的详细类型。此时表示ICMP报文代码为0，和Type一起说明该报文TTL超时。

• Checksum（2字节）：对包括ICMP报文数据部分在内的整个ICMP数据报的校验和，以检验报文在传输过程中是否出现了差错。其计算方法与在上文IP报头中的校验和计算方法一致。此处表示校验和为0xf63f(1111 0110 0011 1111)。

4. 结合ICMP报文记录画出数据交互示意图，并描述tracert工作原理。

（1）ICMP报文记录

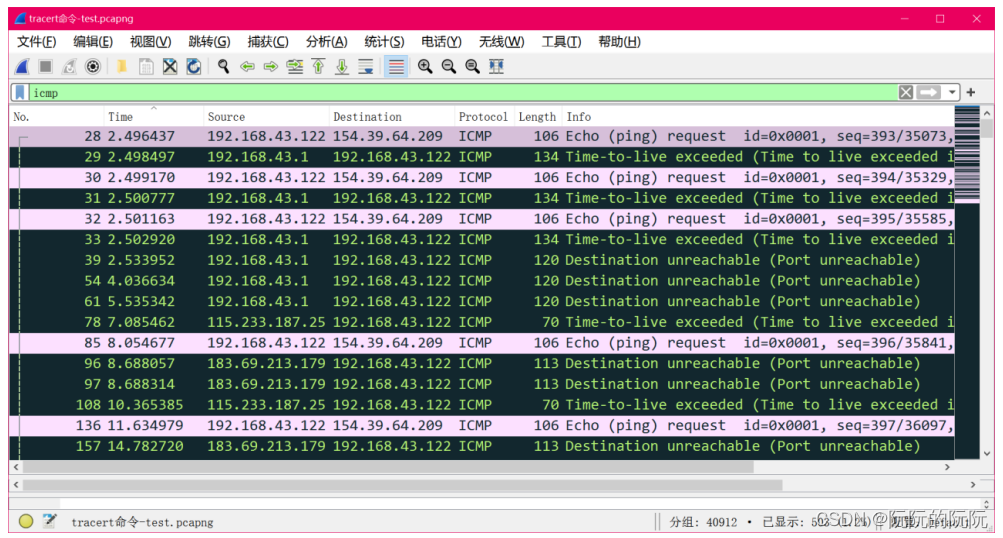

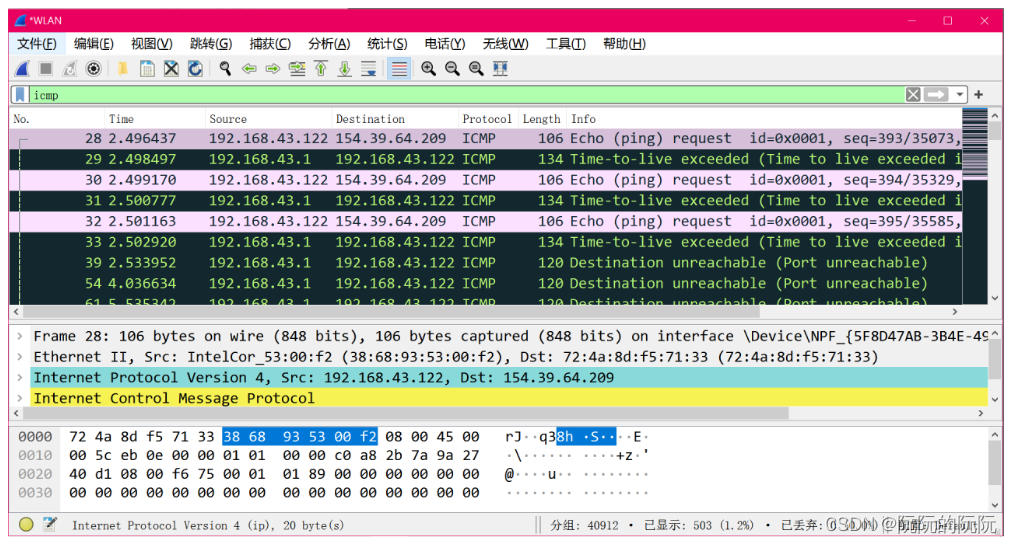

① 整体过程部分截图

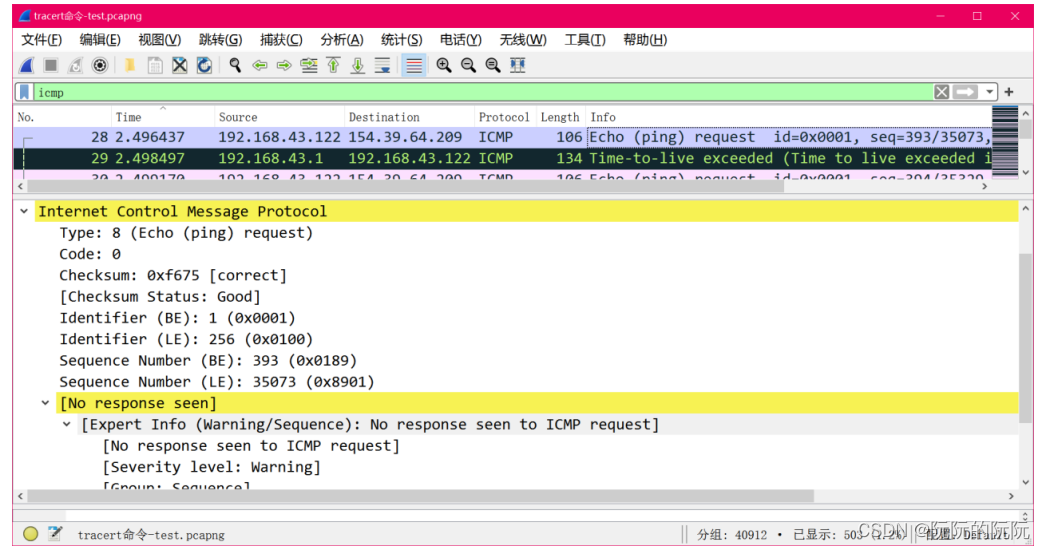

② Type:8，Code:0，Checksum:0xf675，通过查询ICMP报文类型可知，Type为8代码为0的包为回射请求（Ping请求）。

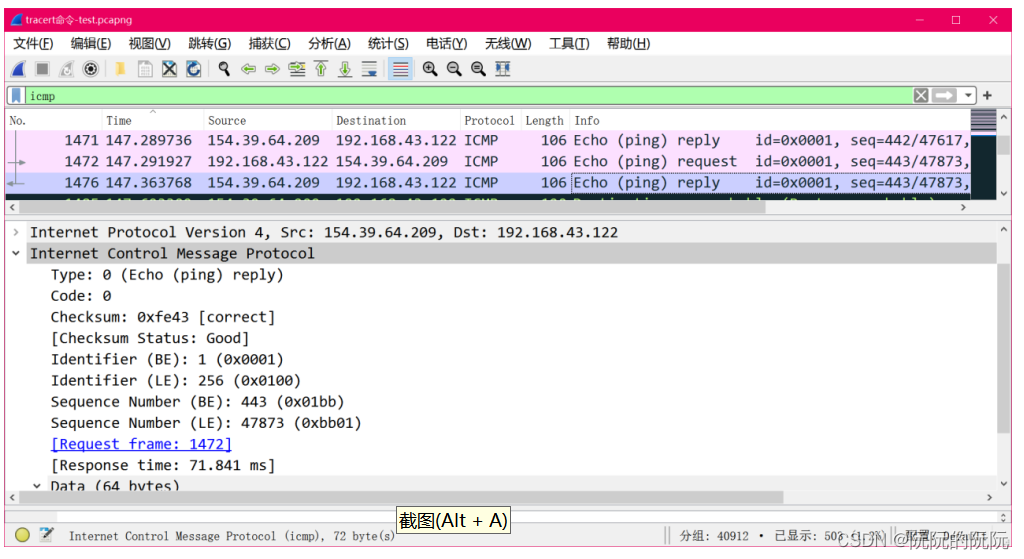

③ 查看Echo (ping) reply包，得到type类型为0，code类型为0，通过查询ICMP报文类型可知，Type为0代码为0的包为回射应答（Ping应答）。

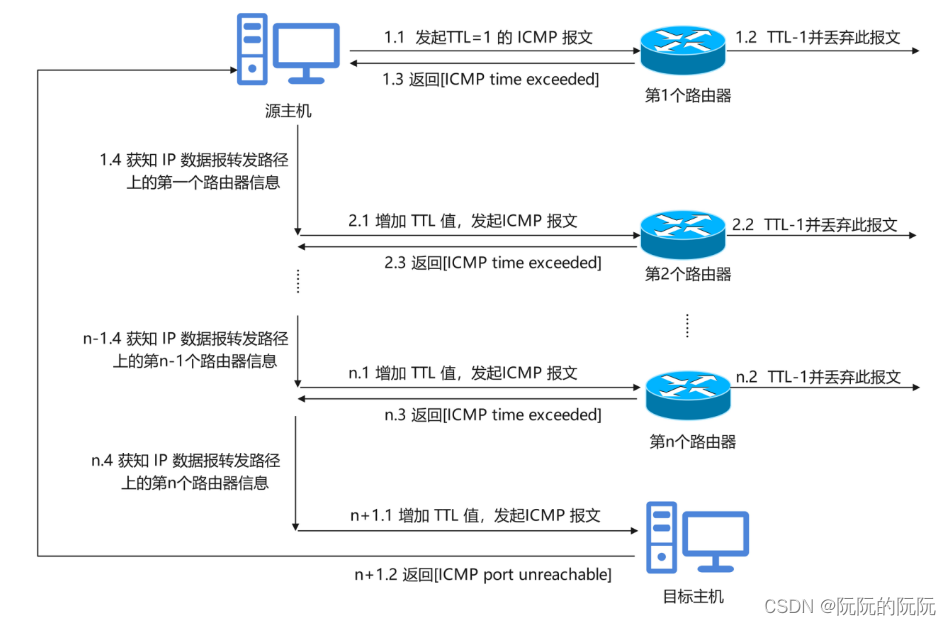

数据交互示意图：

tracert工作原理：首先源主机发起一个 TTL=1 的 ICMP 报文。第一个路由器收到该报文后，TTL减 1 变为 0 并丢弃此报文，返回一个 [ICMP time exceeded] 的消息。源主机通过这个消息获知 IP 数据报转发路径上的第一个路由器信息。然后，依次增加发送ICMP 报文的 TTL 值，可以获取路径上的后续路由器的信息。当到达目的地时，目标主机返回一个 [ICMP port unreachable] 的消息，使发起者确认 IP 数据报已经正常到达。

六、实验心得与体会

本次实验涉及IP数据报和ICMP询问报文的字段分析、IP数据报分片原理、ICMP差错报文的结构和工作流程，对我来说难度比较大，我通过查阅了很多资料，花了比较长的时间完成消化。

实验内容一是执行ping命令，学习IP数据报和ICMP询问报文的结构。通过对Internet Protocol Version 4展开内容进行分析，并与前文的实验原理结合，掌握了IP数据报的结构是由首部和数据两部分组成，首部的前一部分是固定长度（共20字节），所有IP数据报必须具有；后一部分是一些可选字段，其长度是可变的。对于其固定部分，是由4位版本（日前广泛使用IPv4）+ 4位首部长度 + 8位服务（优先权、短延迟位、高吞吐量位、高可靠位、保留位组成）+ 16位总长度 + 16位标识 + 3位标志 + 13位片偏移 + 8位生存时间 + 8位协议（上层协议）+ 16位首部检验和 + 32位源地址 + 32位目的地址组成。通过对Internet Control Message Protocol 展开内容进行分析，掌握了ICMP询问报文的结构。ICMP报文的前4个字节是统一的格式8位类型 + 8位代码 + 16位检验和。其中8位类型和8位代码字段一起决定了ICMP报文的类型。类型8、代码0表示回显请求(ping请求)，类型0、代码0表示回显应答(ping应答)，类型11、代码0表示超时。而16位的检验和字段包括数据在内的整个ICMP数据包的检验和，计算方法和IP头部检验和的计算方法一样。

实验内容二是通过改变ping命令参数，此处学习到了数据报分片的知识。当IP数据报的长度远大于各物理网络的MTU时，IP数据报需要通过多个物理网络的帧来传输，传输过程可能要通过多个不同的物理网络。物理网络不同，所支持的帧的格式与长度也就不同。因此，每个路由器都要将接收到的IP数据报进行拆包处理，然后封装成另外一个更小的IP数据报，以适应不同物理网络的传输。

实验内容三是了解学习基于ICMP协议的ping和traceroute命令及其工作原理。此处学习到了差错报告报文的分类和结构。差错报文共分为终点不可达、时间超过、参数问题、改变路由（重定向）四种。所有的差错报文中的数据字段都有着同样的格式，把收到的需要进行差错报告的IP数据报的首部和数据字段的前8个字节提取出来作为ICMP报文的数据字段。并且，还通过分析ICMP报文记录，掌握了tracert的工作原理（见上文5.4，不再赘述）。

虽然在实验过程中遇到了一些问题，但最终都成功解决。总之，这次实验让我对IP数据报和ICMP询问报文的数据结构、IP数据报分片、ICMP差错报文的结构和工作流程都有了更深入的了解，并且更加熟练使用Wireshark软件。
