射频设计之ADS版图:元件引脚名称字体大小问题的解决办法

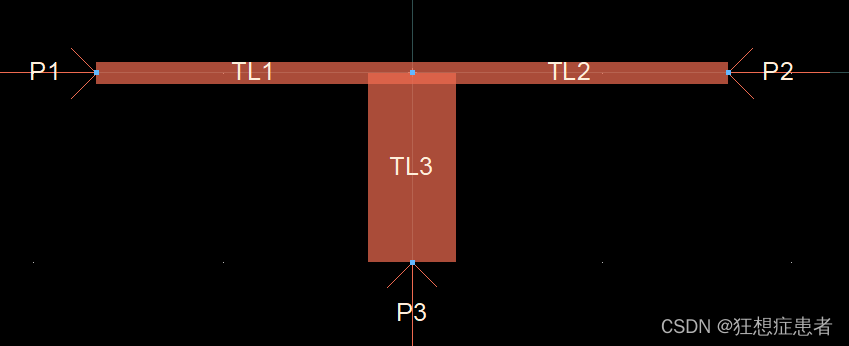

版图生成出现如上情况时有以下解决办法。

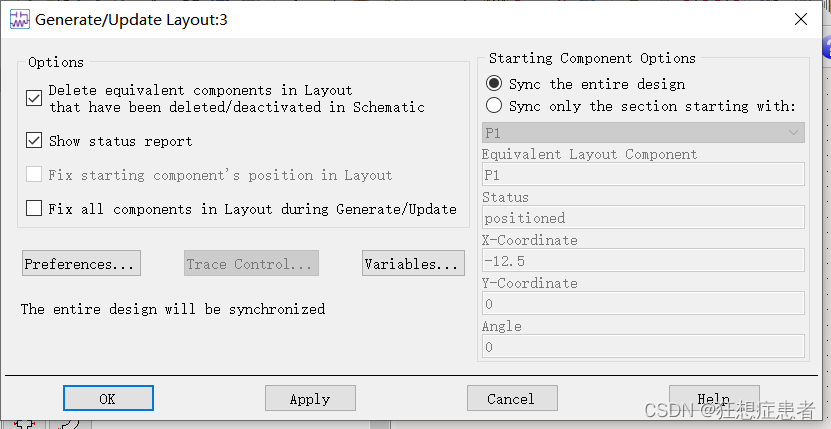

1. 在如下版图生成窗口中点击preferences

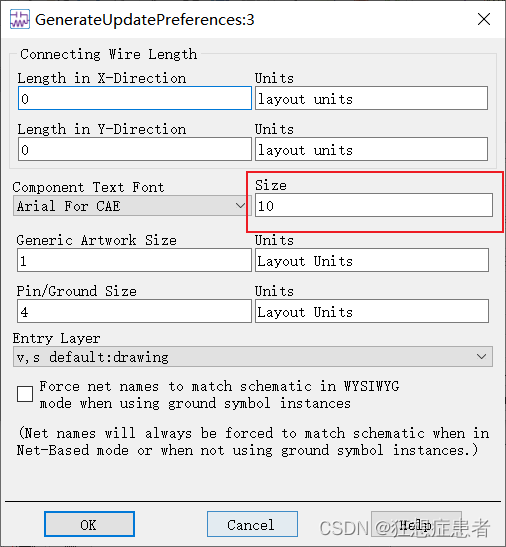

 修改size为1:

 出现如下效果:

 2.修改个别元件字体大小

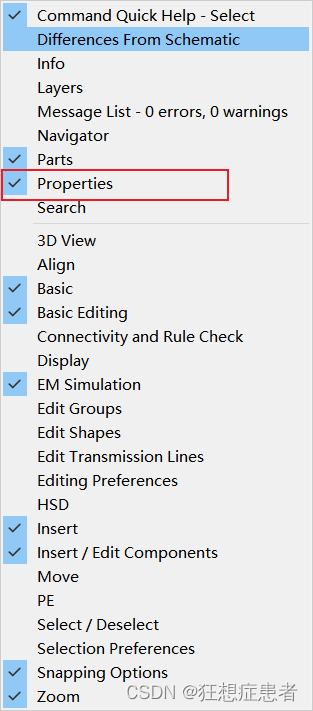

工具栏空白处选中“Properties”;

 选中特定元件后,设置属性框的size大小;

 效果如下:

 3.点击options->prefrence->component,调节size大小。若此方法不成功,采取前两种方法。
