DAC芯片——TPC219x驱动验证

1. 前言

TPC219x 是一款具有 16、14 和 12 位分辨率的高精度 DAC，所有引脚均兼容。

该器件包括一个 2.5V 内部基准，可用于降低系统复杂性。

可以选择多个增益选项，以提供不同的满量程输出电压，1.25V、2.5V 和 5V。

该器件在单个模拟电源下工作，并具有单独的 VIO 电源用于数字通信。通信通过串行接口进行，并且可以在宽范围 VIO 电源电压下工作。

集成了一个上电复位电路，以将 DAC 输出保持在零电平或中间电平。

介绍源自3peak官网介绍；使用的TPC2190是一款16位DAC输出芯片；

2. SPI及引脚配置

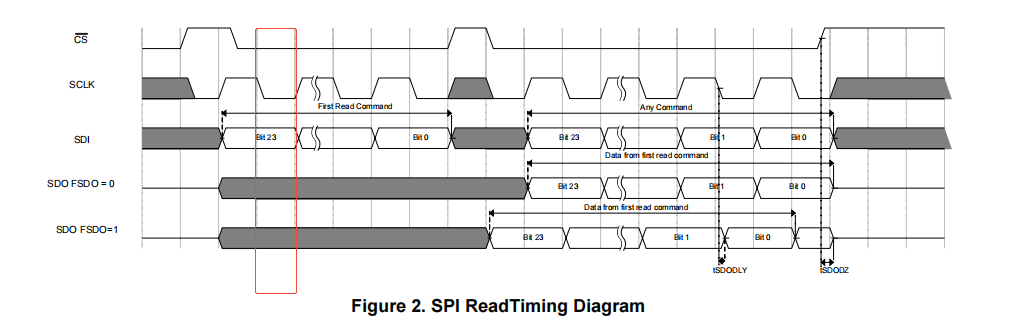

截取 bit23 的位中心，可以看到在bit23的位中心，CS片选引脚为低电平；SCLK时钟线正处在下降沿，并且是在第一个沿，再细细观察一下，可以看到时钟线空闲时为高电平，由此可以得出配置的SPI的时钟极性和相位；至于数据传输脚的FSDO，是该芯片的一个使数据提前半个时钟周期开始读取的标志，可以用或者不用，需要去配置芯片的寄存器；

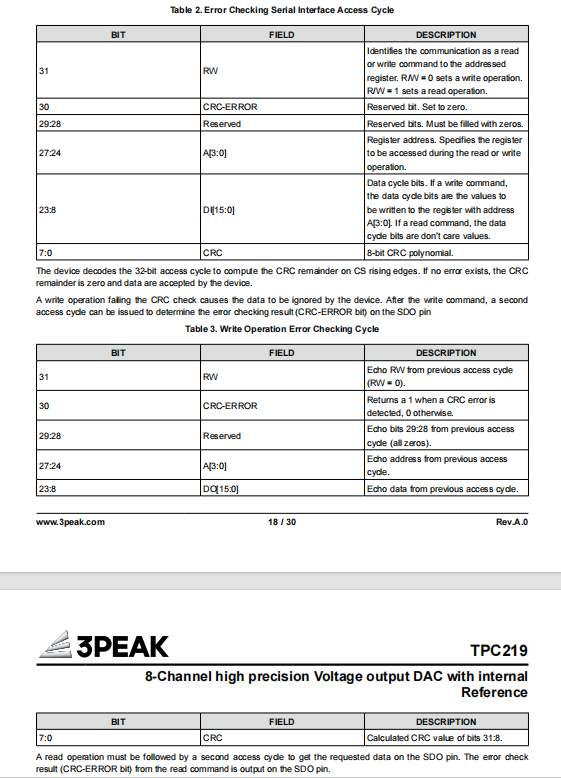

数据位数配置则要查看它的数据帧结构；在开启CRC时读和写的数据长度都是1帧数据4字节，在关闭CRC时，数据帧结构则是1帧数据3个字节；

那么，在开启CRC的情况下，可以将SPI数据长度配置为16位，关闭CRC时配为8位，当然，全凭个人喜好即可；

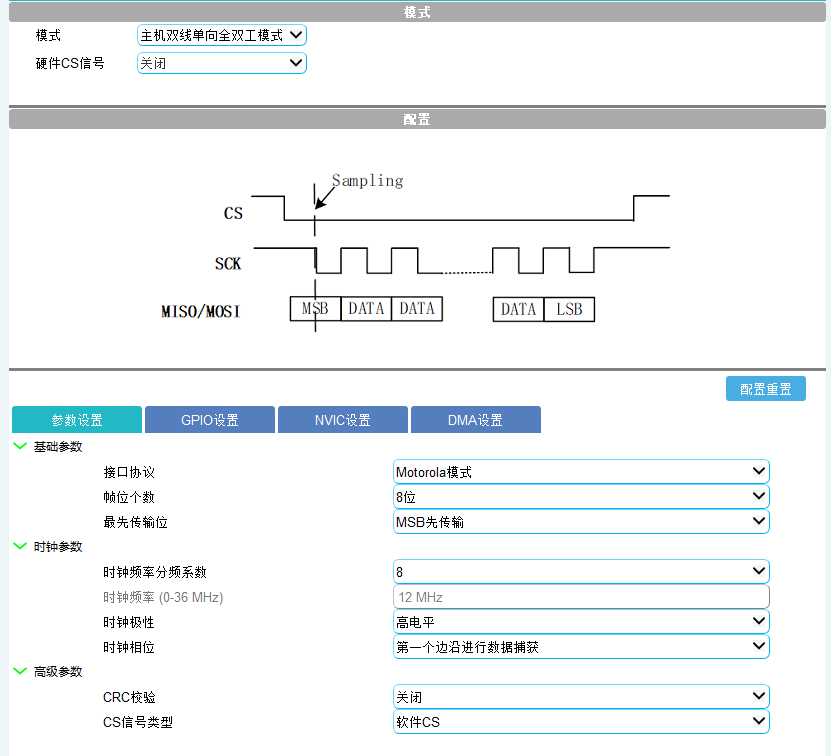

接下来就能得到如下配置，AT32的配置工具做了个示意图，比较了一下和TPC219x的数据传输时序是一致的；

void gpio_and_spi1_config()
{

	gpio_init_type gpio_init_struct;
	spi_init_type spi_init_struct;

	/* enable gpioa periph clock */
  	crm_periph_clock_enable(CRM_GPIOA_PERIPH_CLOCK, TRUE);
    /* enable spi1 periph clock */
  	crm_periph_clock_enable(CRM_SPI1_PERIPH_CLOCK, TRUE);

	gpio_default_para_init(&gpio_init_struct);

	gpio_bits_reset(GPIOA, GPIO_PINS_4);
  	gpio_init_struct.gpio_drive_strength = GPIO_DRIVE_STRENGTH_MODERATE;
  	gpio_init_struct.gpio_out_type = GPIO_OUTPUT_PUSH_PULL;
	gpio_init_struct.gpio_mode = GPIO_MODE_OUTPUT;
	gpio_init_struct.gpio_pins = GPIO_PINS_4;
	gpio_init_struct.gpio_pull = GPIO_PULL_NONE;
	gpio_init(GPIOA, &gpio_init_struct);

	gpio_default_para_init(&gpio_init_struct);
	spi_default_para_init(&spi_init_struct);

	gpio_pin_mux_config(GPIOA, GPIO_PINS_SOURCE5, GPIO_MUX_0);

	/* configure the SCK pin */
