【Bluetooth】一、蓝牙初识

蓝牙简介

蓝牙（Bluetooth）是无线通信技术中的一种空中接口，旨在使用低功率射频以低成本实现短距离通信¹，其运行频段为2.4GHz免授权工业、科学和医疗（Industrial Scientific Medical Band，ISM）频段（ISM频段的定义及主要频率参照文章《何为ISM频段？ISM频段主要频率有哪些？》²）。

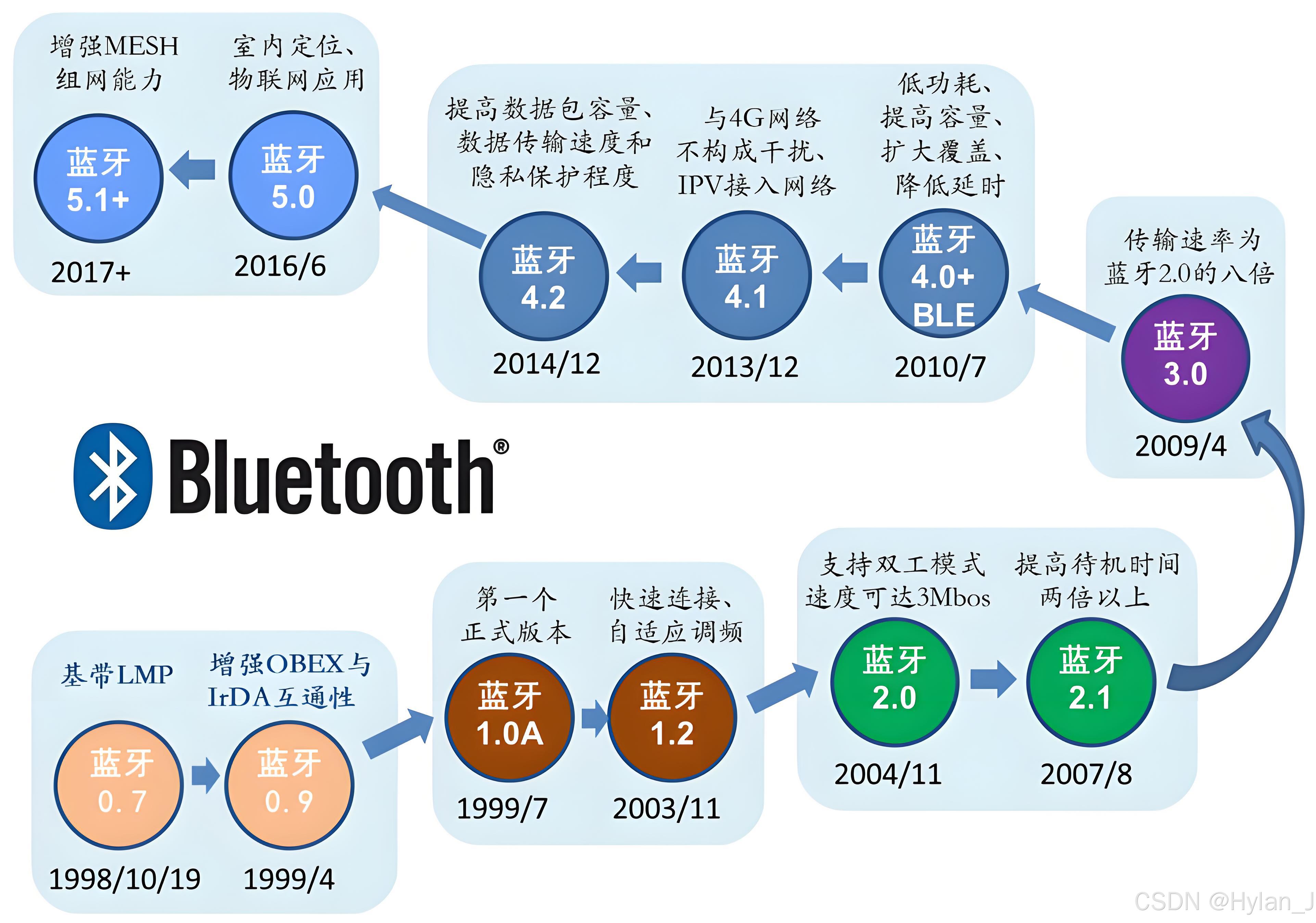

蓝牙的发展过程如上图所示（图来自文章《桃之夭夭，灼灼其华之“蓝牙芯”》³，该文章简要介绍了蓝牙的发展过程、国产芯片进展以及市场情况），从图中可见，自蓝牙4.0后，蓝牙增加了针对性的低功耗要求，由此蓝牙分化为两种：

• BT——基本速率/增强数据速率蓝牙（basic rate/enhanced data rate，BR/EDR）或经典蓝牙
• BLE——低功耗蓝牙（low energy，LE）或智能蓝牙

相对应地，支持蓝牙的硬件模块也分为两种：

• 单模——只支持经典蓝牙协议或低功耗蓝牙协议
• 双模——经典蓝牙协议与低功耗蓝牙协议都支持

关于两种蓝牙对应的硬件介绍以及硬件选型，可参照文章《蓝牙4.0、经典蓝牙、BT、BLE的关系与区别》⁴。

BT与BLE的比较

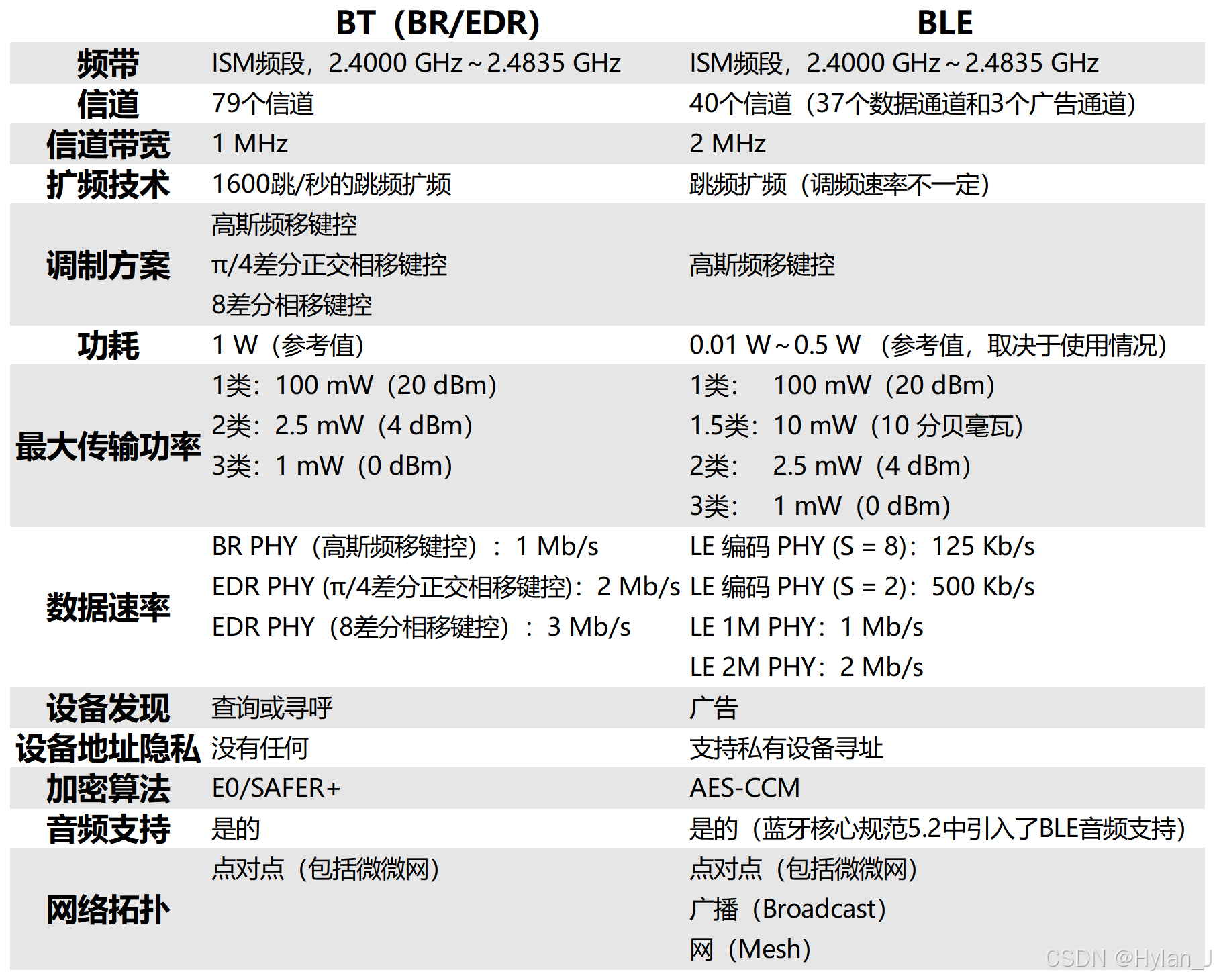

上图根据Matlab文档《Comparison of Bluetooth BR/EDR and Bluetooth LE Specifications》⁵制作，图中展示了BT与BLE在特性上的差别（由于参考的材料较为经典，目前蓝牙已有了5.0及更高版本，因此部分数据可能已有不同）。从图中可以看出，BT与BLE都采用跳频扩频（frequency-hopping spread spectrum，FHSS）的扩频技术。

在BT中，蓝牙无线电以伪随机（纯随机会使得蓝牙的通信双方同步难度加大，因此跳跃的信道顺序是根据通信双方约定的随机种子计算出的，即伪随机）方式在79个指定蓝牙信道上跳跃。每个BT信道的带宽为1 MHz、频率位于（2402+k）MHz，其中k=0，1，……，78。

在BLE中，工作频段分为40个信道，信道带宽为2 MHz，第k个信道的中心频率位于（2402+k×2）MHz，其中k=0，1，……，39。

另一个值得注意的特性区别是，由于BT被设计用于低功耗、高数据吞吐量服务，因此相较于BLE，BT的功耗较高且只支持点对点通信（高数据吞吐量操作需要稳定的连接，点对点通信是最佳选择），所有信道都用于传输服务数据。

而BLE则是蓝牙4.0在低功耗的基础上经过精心设计和优化的，其可支持占空比相对较低的服务，因此BLE的功耗更低并且被设计为在提供服务的过程中可休眠以节省能量，这使得BLE需要被唤醒来再次提供服务，由此BLE引入了advertise（多翻译为广告、广播，为了便于理解，后面将使用“广播”一词）的概念。BLE的40个信道中的信道37（2402 MHz）、信道38（2426 MHz）和信道39（2480 MHz）被设定为广播信道，用于传输广播数据，其余信道则为数据信道，用于传输服务数据（在蓝牙5.0及更高版本中，部分数据信道也可被当作广播信道使用）。

同时也是由于BLE引入的advertise设计，其可以发送广播来寻找设备，这使得其相较于BT，其通信方式更加多元，支持点对点通信、广播通信以及网通信，这也使得BLE的通信距离相较于BT得到极大延展。

BT与BLE的PHY模式及其相关调制方式不是本文重点，具体内容可查阅相关资料，推荐Matlab Bluetooth Toolbox的相关文档。

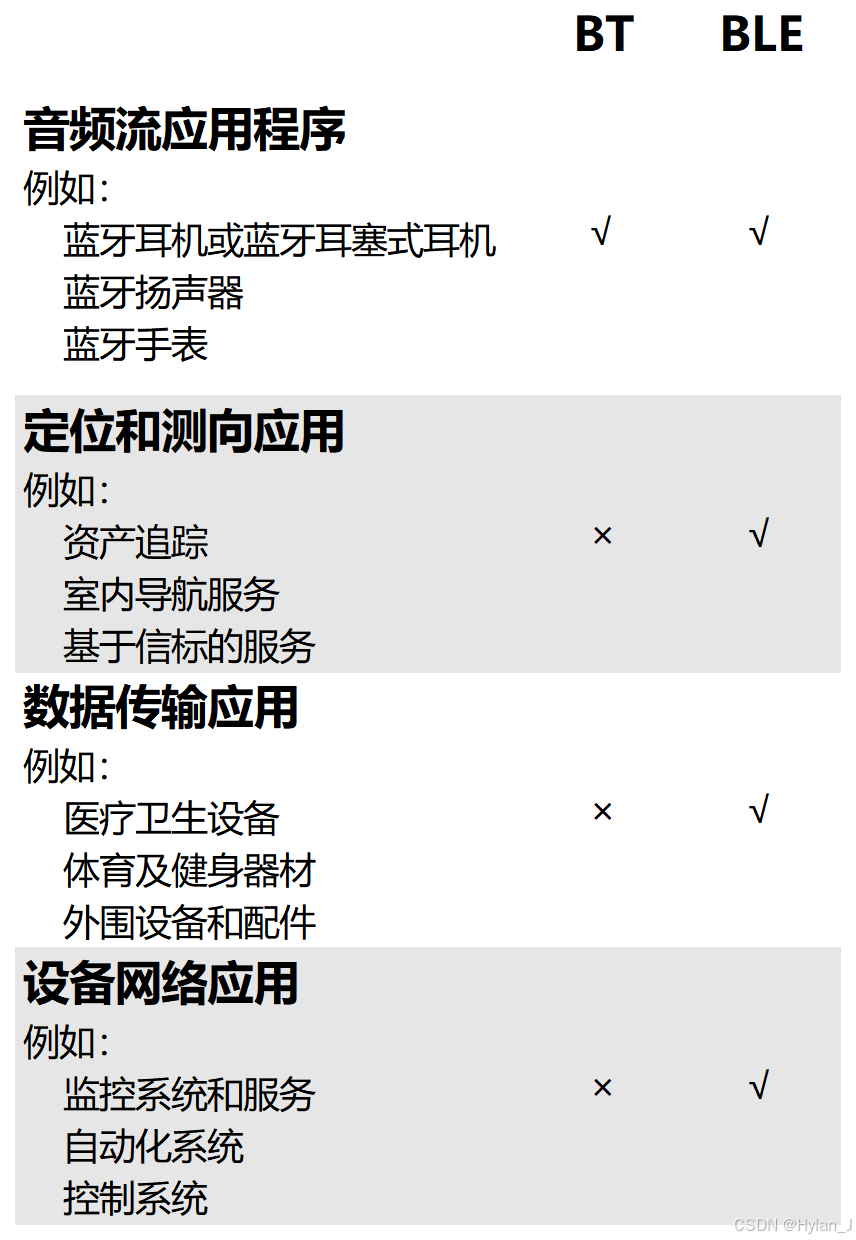

由于上述特性的区别，BT与BLE提供的服务对比如下图所示（下图亦是根据Matlab文档《Comparison of Bluetooth BR/EDR and Bluetooth LE Specifications》⁵制作而成）。

总结

蓝牙是一种短距离、低功耗的无线通信技术，自蓝牙4.0后，蓝牙分为传统蓝牙（Bluetooth BR/EDR，简称BT）和低功耗蓝牙（Bluetooth Low Energy，简称BLE）。BLE由于面向占空比相对较低的服务，其引入了广播技术，使得其实现了更低的功耗以及更多的组网方式。

多元的组网方式则将BLE的有效通信距离极大延长，因此其成为今年来无线通信技术研究的热点之一，本专栏中 【Bluetooth】 系列的后续文章也将围绕BLE进行展开。

---
