最近一个项目需要使用到 libubox 开发，然而在开发过程中却遇到了几个问题，便有了学习libubox的契机，打算记录下来与大家一起分享交流。

一、源码下载

二、熟悉结构体

三、剖析 blobmsg_buf

1、blob_buf_init(&g_swgwd_devinfo_buff, 0);

2、msgtab = blobmsg_open_table(&g_swgwd_devinfo_buff, "swgwd.devinfo");

3、blobmsg_add_string(&g_swgwd_devinfo_buff, "ipaddr", “192.168.1.1”);

4、blobmsg_add_string(&g_swgwd_devinfo_buff, "mac", “aa:bb:cc:11:22:33”);

5、blobmsg_close_table(&g_swgwd_devinfo_buff, msgtab);

6、补充

一、源码下载

git clone https://github.com/yubo/libubox.git

二、熟悉结构体

从 blob.h、blobmsg.h 入手。

1、struct blob_attr 中的 d_len 占 32bits，分为三个域

高1位，31bit：是否为 extended。（当 data 包含头部 blobmsg_hdr 时为 1）

高7位，24 ~ 30 bits：id，或者说数据的类型（如 table，string，int ...）

低24位，0~23 bits：data 变长数组的长度

struct blob_attr {
    uint32_t d_len;
    char data[];
} __packed;

2、struct blob_buf 的 buf 便是多个 struct blob_attr 属性的连接与嵌套。

grow 为扩容函数，用于分配空间给 buf。

buflen 为 grow 分为空间的大小。

head 用于辅助操作，动态指向 buf 中的某个 struct blob_attr 节点。

struct blob_buf {
    struct blob_attr *head;
    bool (*grow)(struct blob_buf *buf, int minlen);
    int buflen;
    void *buf;
};

3、用于拓展 struct blob_attr 的 data。

比如：struct blob_attr *attr1 = xxx;

(struct blobmsg_hdr *)attr1 -> namelen = strlen("mac");

strcpy((struct blobmsg_hdr *)attr1 ->name, "mac");

strcpy(blobmsg_data(attr1), "aa:bb:cc:11:22:33");

这个时候 attr1 -> data 分为两部分，一部分是 struct blobmsg_hdr，另一部分是真实的数据。

struct blobmsg_hdr {
    uint16_t namelen;
    uint8_t name[];
} __packed;

三、剖析 blobmsg_buf

按照如下代码流程，逐段分析 blobmsg_buf 的内存变化：

struct blob_buf g_swgwd_devinfo_buff = {0};

blob_buf_init(&g_swgwd_devinfo_buff, 0);

msgtab = blobmsg_open_table(&g_swgwd_devinfo_buff, "swgwd.devinfo");
blobmsg_add_string(&g_swgwd_devinfo_buff, "ipaddr", “192.168.1.1”);
blobmsg_add_string(&g_swgwd_devinfo_buff, "mac", “aa:bb:cc:11:22:33”);
blobmsg_close_table(&g_swgwd_devinfo_buff, msgtab);

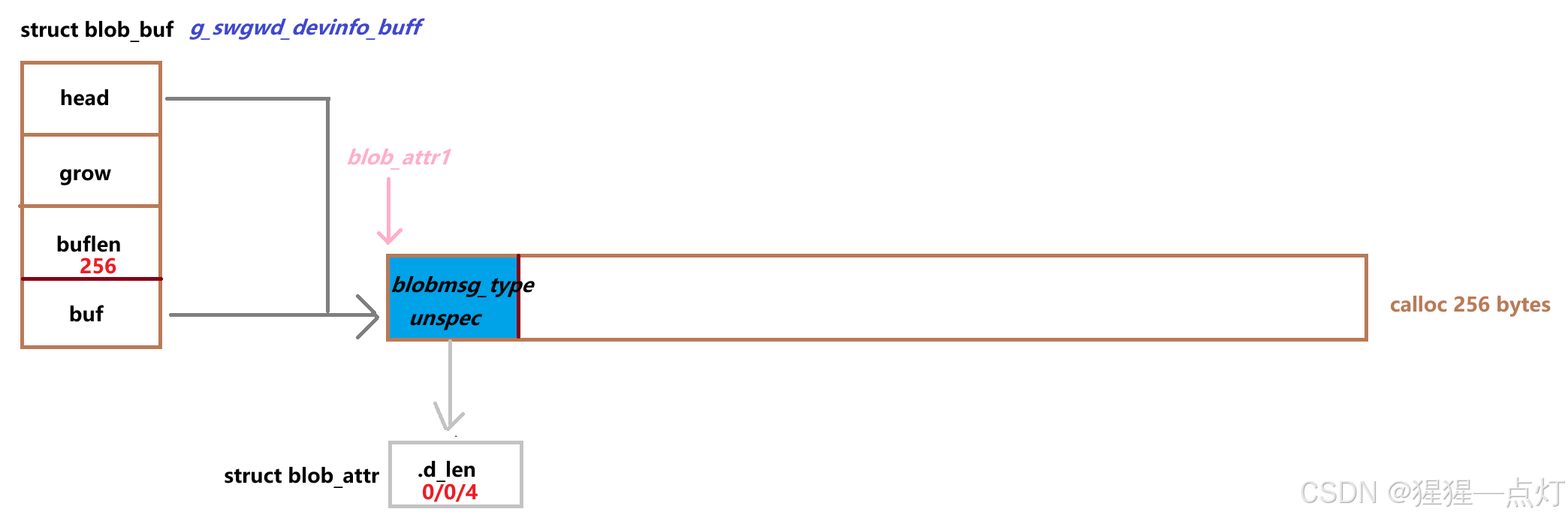

1、blob_buf_init(&g_swgwd_devinfo_buff, 0);

(&g_swgwd_devinfo_buff)->brow = blob_buffer_grow，默认扩容函数
使用默认的扩容函数 calloc 了 256 字节空间，赋值给 (&g_swgwd_devinfo_buff)->buf
(&g_swgwd_devinfo_buff)->buflen = 256
new 一个 struct blob_attr blob_attr1，只使用了 .d_len
(&g_swgwd_devinfo_buff)->head = (&g_swgwd_devinfo_buff)->buf

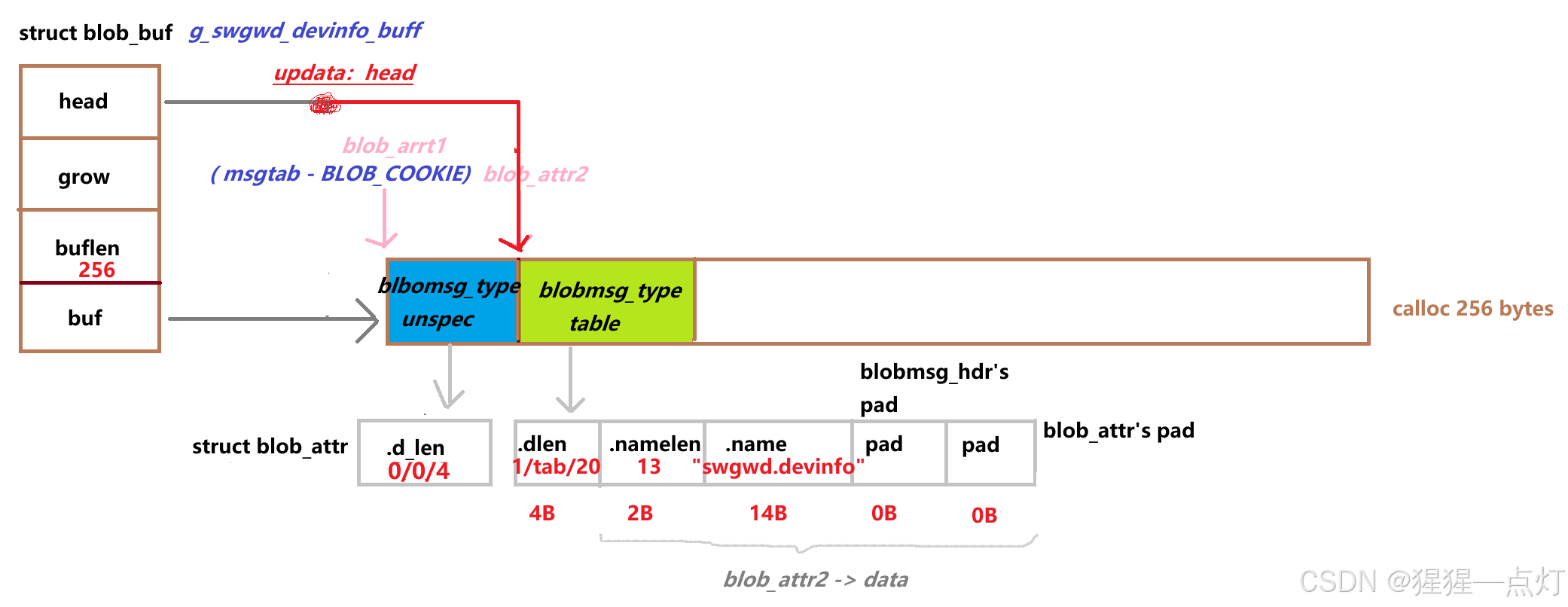

2、msgtab = blobmsg_open_table(&g_swgwd_devinfo_buff, "swgwd.devinfo");

找到 (&g_swgwd_devinfo_buff)->head->data 作为插入位置 pos
new 一个 struct blob_attr blob_attr2，填充 .d_len 和 .data
更新 (&g_swgwd_devinfo_buff)->head 指向 blob_attr2
返回值 msgtab 用于后面的 blobmsg_open_close(msgtab) 时找到 blob_attr1 位置，然后更新其 .d_len。（msgtab 就是 buf->head - buf->buf 的 offsets，再加上 blob_cookie）
