在eNSP中使用单臂路由实现跨VLAN的通信

单臂路由（Single-arm Routing）是一种网络配置技术，通常用于在只有一个物理连接（即“单臂”）的情况下，实现局域网（LAN）和广域网（WAN）之间的路由功能。

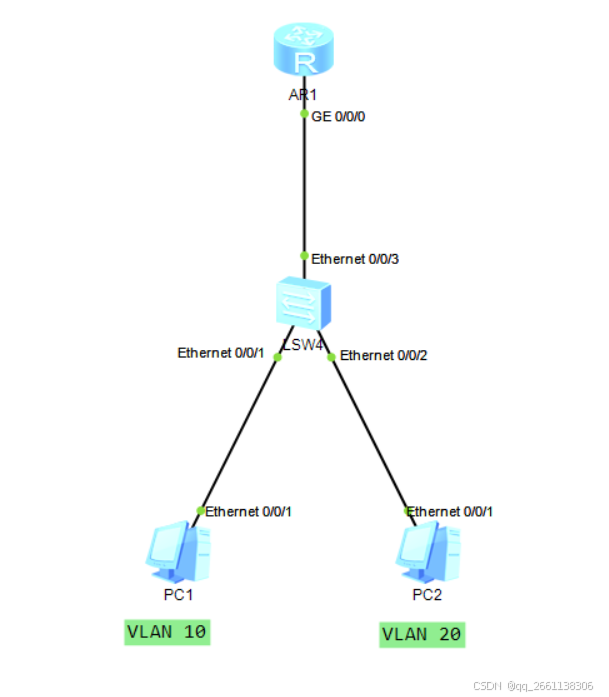

本实验拓扑图如下所示。

 如图所示，PC1划入VLAN 10，PC2划入VLAN 20，LSW1交换机为二层交换机，负责打上VLAN TAG，并转发数据帧，AR1路由器为三层设备作为PC端的网关，负责不同VLAN之间的三层互通。

以下是交换机的配置命令。

vlan ba 10 20
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 20
#
interface Ethernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 10 20

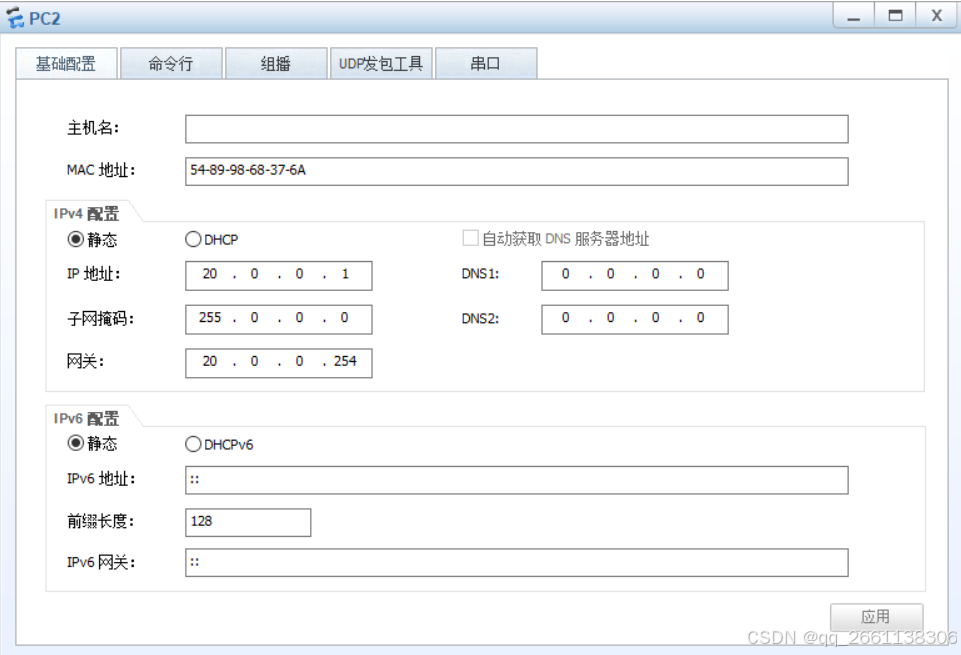

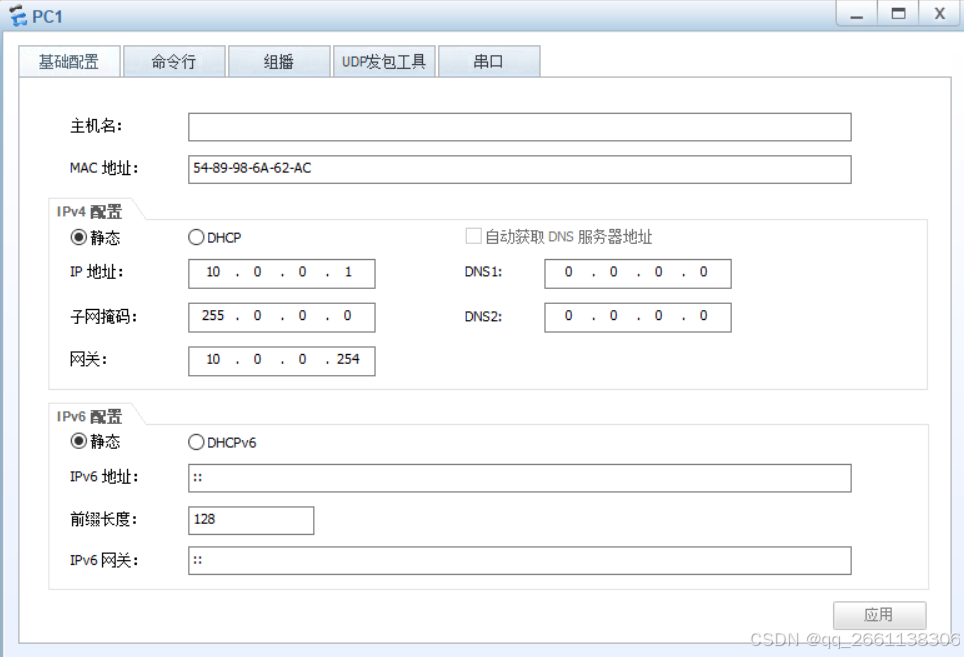

 PC1和PC2的配置如下所示。

路由器的配置命令如下所示。需要配置子接口并在子接口上终结VLAN标签来接收数据帧实现三层互通。

在这里需要注意的是eNSP内开启子接口后设备会自动关闭ARP广播功能，所以需要我们使用arp broadcast enable命令手工打开ARP的广播功能才能获取到ARP解析。

interface GigabitEthernet0/0/0.1
 dot1q termination vid 10
 ip address 10.0.0.254 255.0.0.0
 arp broadcast enable
#
interface GigabitEthernet0/0/0.2
 dot1q termination vid 20
 ip address 20.0.0.254 255.0.0.0
 arp broadcast enable

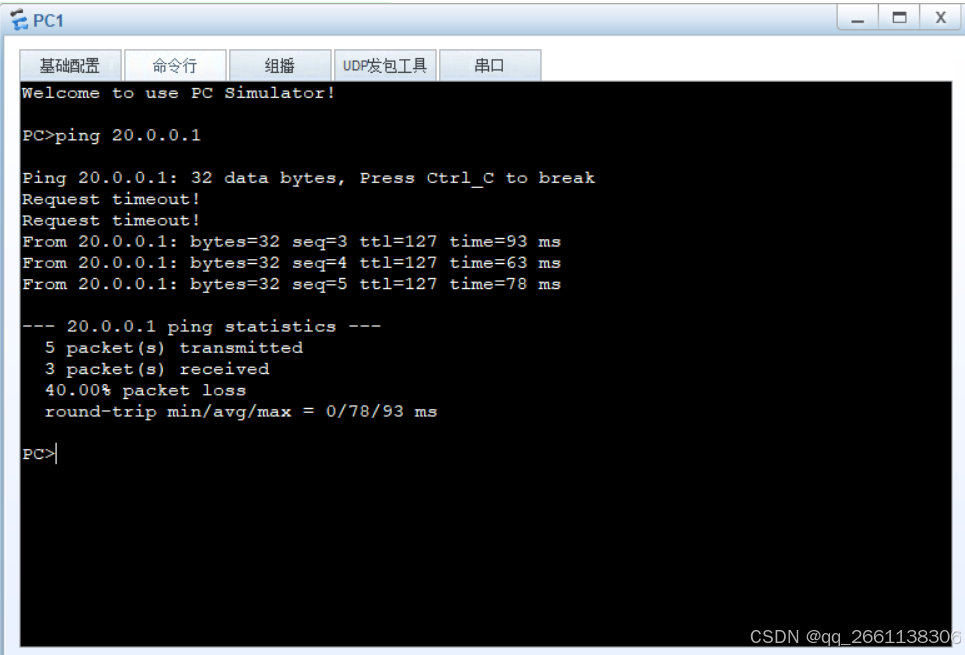

PC1 ping PC2测试。现象正常。

实验完成。
