电流型虚拟同步发电机VSG

基于 VSG 的储能系统并网逆变器建模与参数整定方法

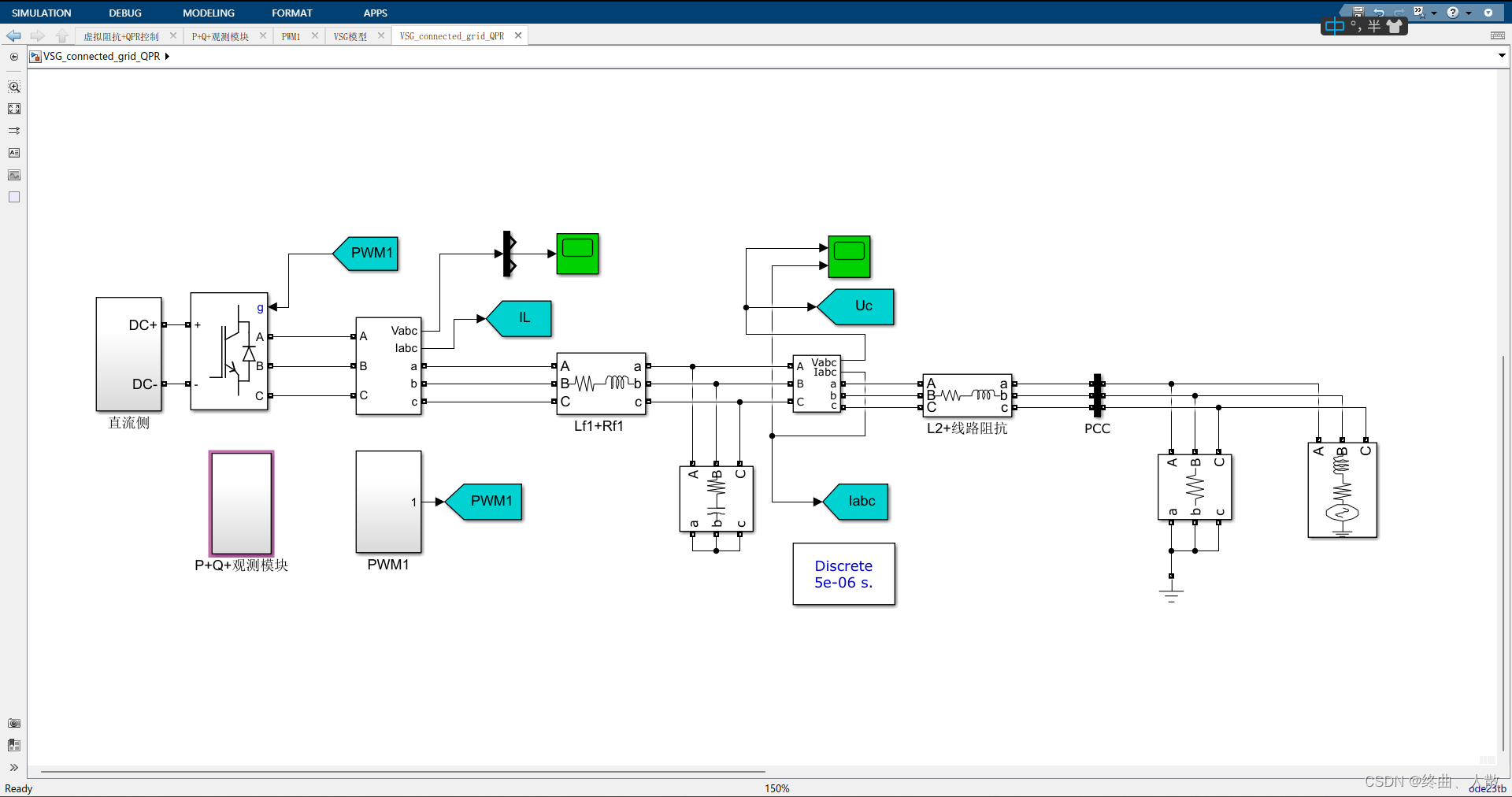

一、其主电路图如下：

二、对于研究的算法，个人觉得利用手中的根工具，例如：simulink/PLECS等，复现高质量论文中的方法，这是很有必要的，主要原因有二：

(1)加深对算法的理解；

(2)保不齐会发现论文中的问题，这样小论文或者大论文的研究点就有了。

本文参考文献：胡文强, 吴在军, 孙充勃, 等. 基于 VSG 的储能系统并网逆变器建模与参数整定方法[J]. 电力自动化设备, 2018, 38(8): 13-23.

三、算法讲解

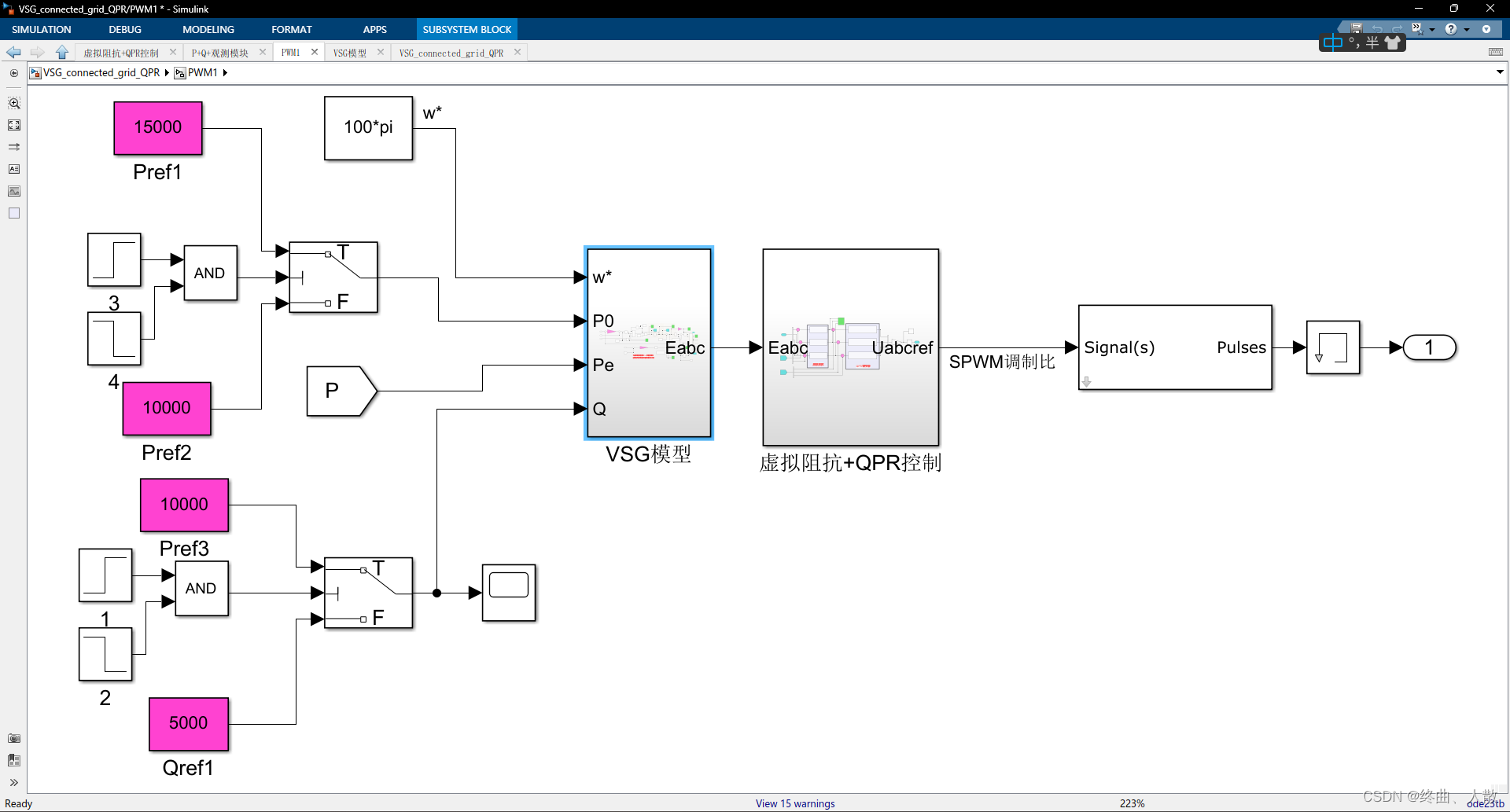

(1)外环是功率环，得到参考电压，内环是电流环，并引入虚拟阻抗模拟同步发电机的等效阻抗；

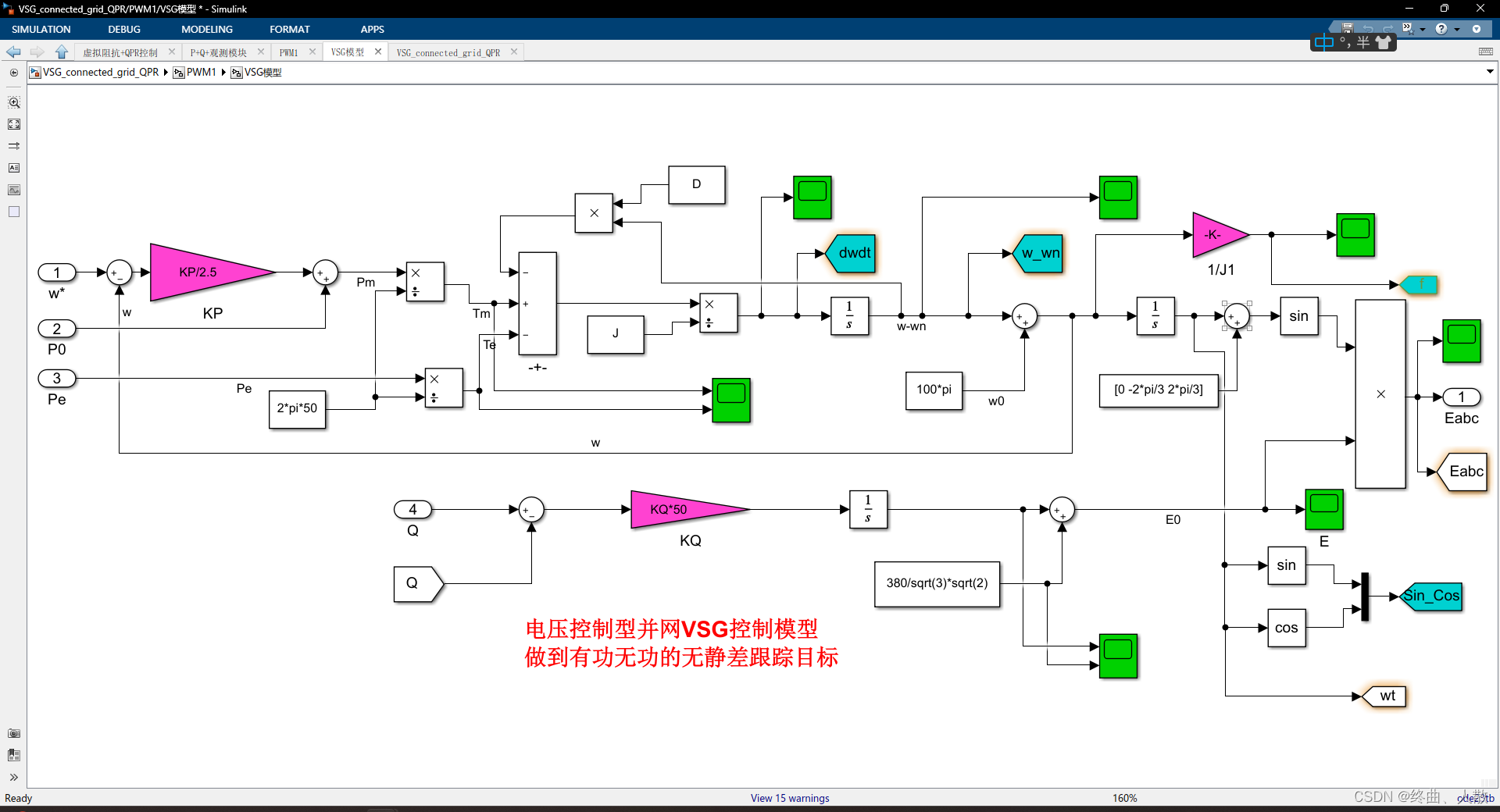

(2)VSG核心-转子运动方程+电枢回路电压方程；
