十一、串口通信的基本原理与应用

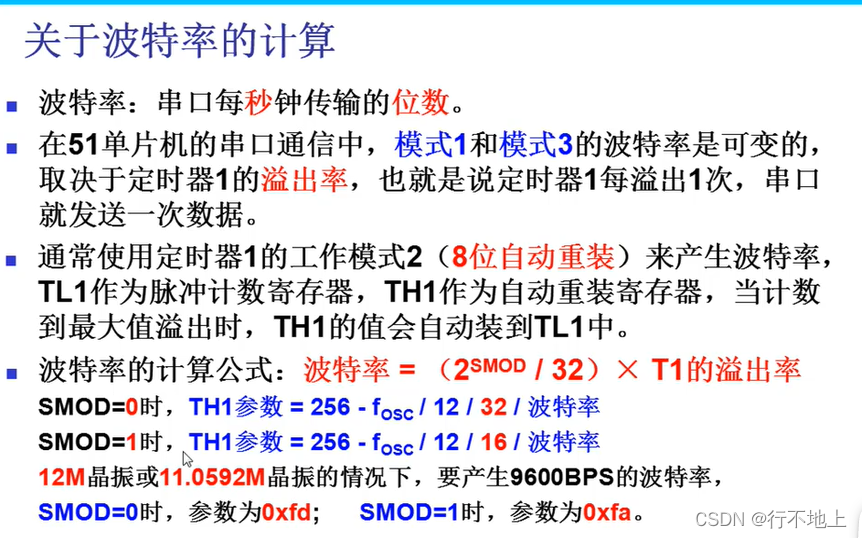

 通常用：SMOD = 0，0xfd

 利用51单片机的串行接口与上位机建立传输信道进行数据的收发。采用8位UART模式，即模式1，波特率为9600BPS。数据发送采用查询方式，数据接收采用中断方式。

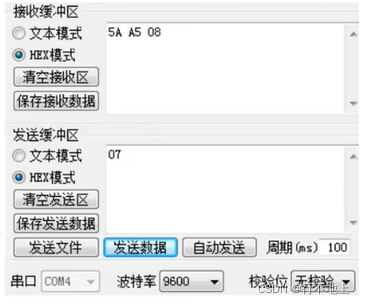

系统上电初始化之后，单片机向上位机发送两个字节：0x5a和0xa5，然后等待接收上位机的数据，每接收到一个字节后，在该字节的基础上加1然后返回给上位机 。

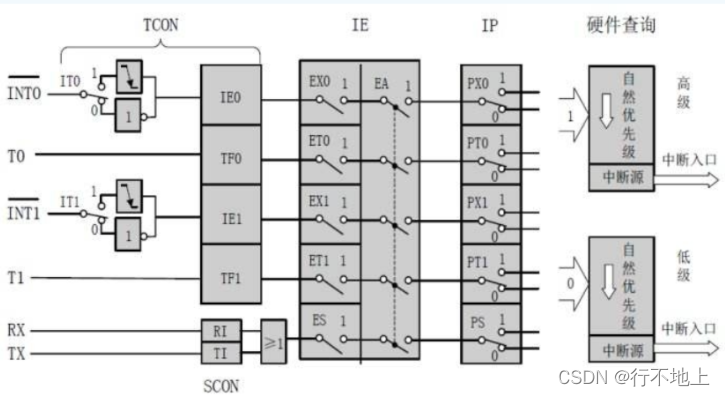

中断号：

0     外部中断0：INT0

1     定时/计数器0：TF0

2     外部中断1：INT1

3     定时/计数器1：TF1

4     串口中断：R1/T1

 代码：（发送不了数据？额。。。注意串口助手波特率9600）

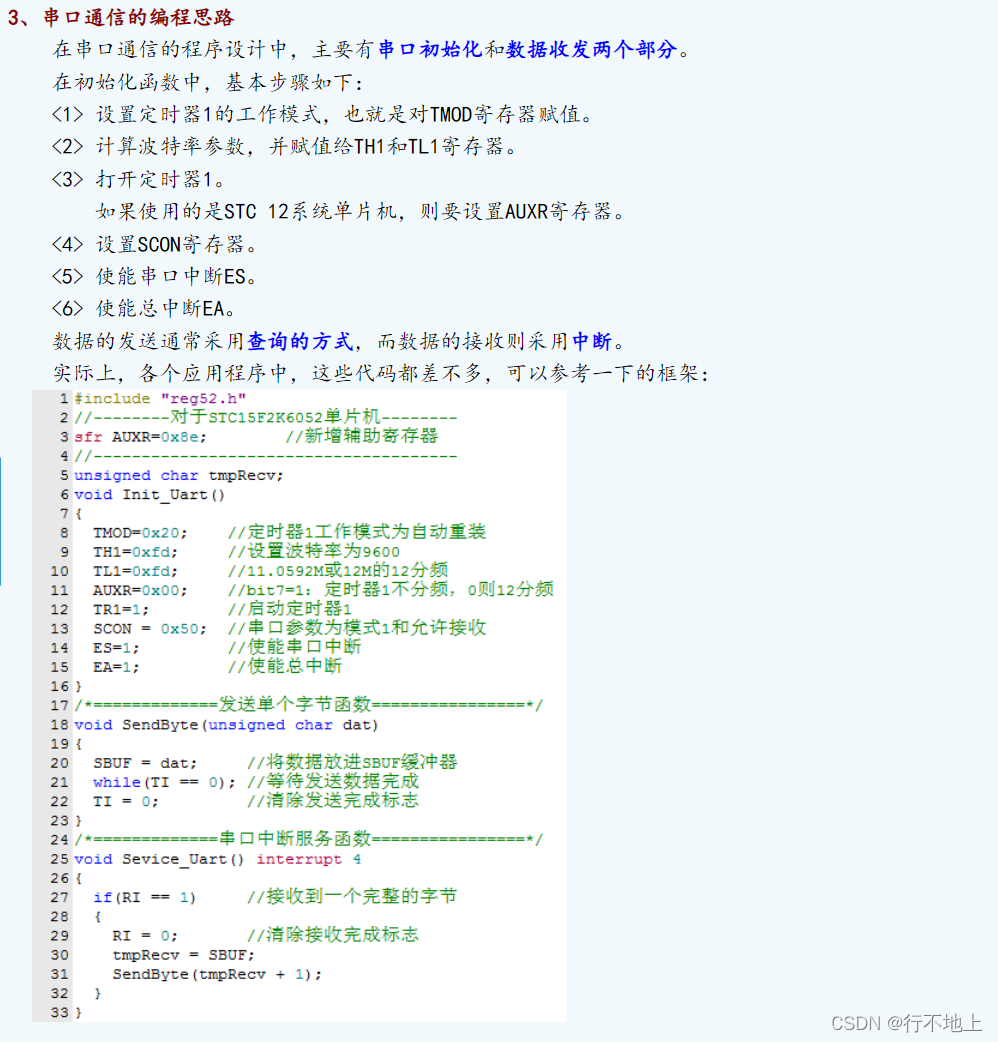

#include "reg52.h"

sfr AUXR = 0x8e;//辅助寄存器

unsigned char urdat;

void InitUart()//串口初始化函数（串口中断）51芯片
{

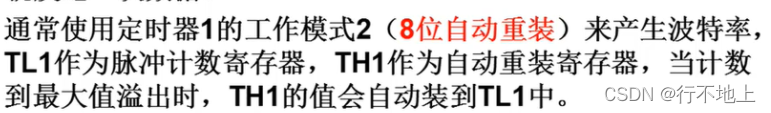

//设置波特率

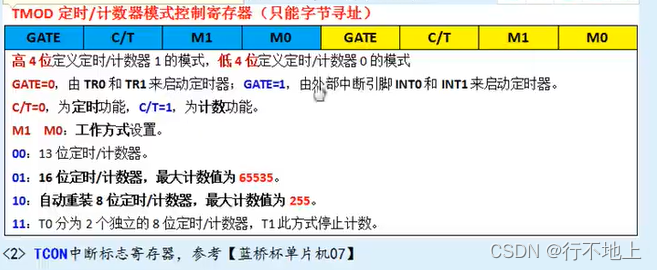

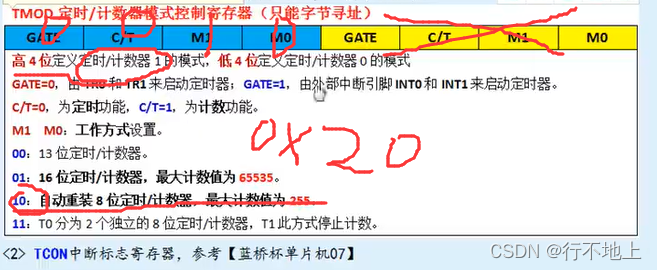

	TMOD = 0x20;
	TH1 = 0xfd;

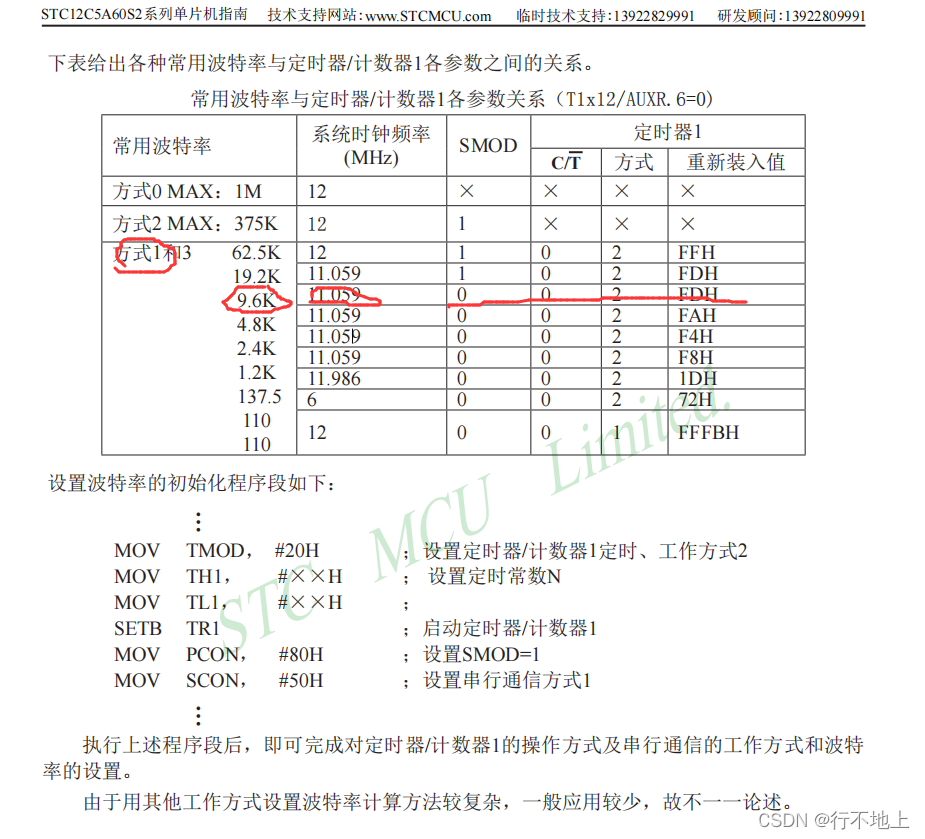

	TL1 = 0xfd;//查阅芯片手册：STC12C5A60S2
	TR1 = 1;//启动定时器

//定义串口工作方式

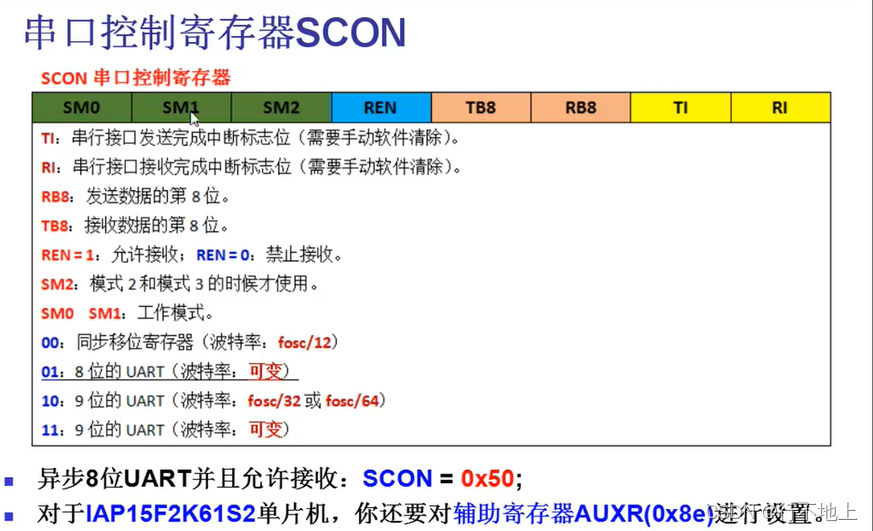

	SCON = 0x50;

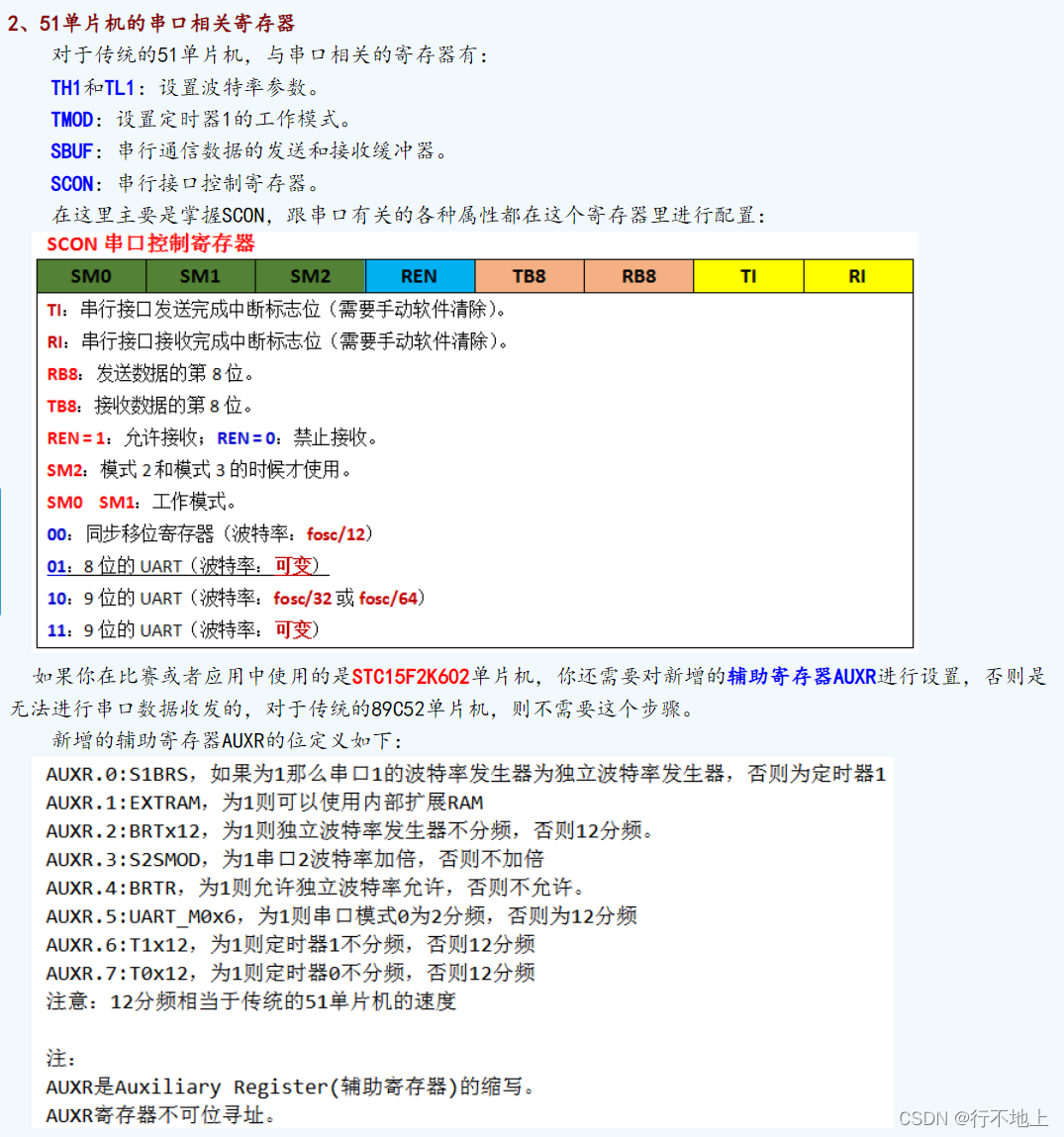

	AUXR = 0x00;

	ES = 1;//打开串口中断
	EA = 1;//打开总中断
}

void SendByte(unsigned char dat)//查询发送函数
{

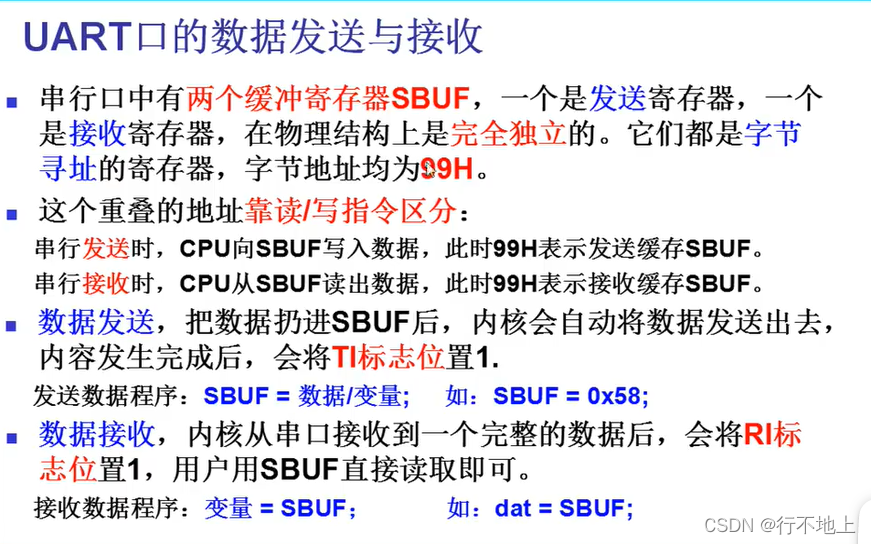

	SBUF = dat;//将数据放进SBUF缓冲器
	while(TI == 0);//等待发送数据完成（未完成TI=0，0==0为真1，卡在此处死循环等待）
	TI = 0;//发送完成后，人工清零
}

void ServiceUart() interrupt 4 //接收的时候需要 串口中断服务函数
{
	if (RI == 1)//是否接收到一个完整的数据（串行接口接收完成中断标志位）
	{
		RI = 0;//接收完成后，需人工清零
		urdat = SBUF;//把接收到的数据读出来
		SendByte(urdat + 1);
	}

//	if (TI == 1)//是否发送完成（串行接口发送完成中断标志位）
//	{
//
//	}
}

void main()
{
	InitUart();
	SendByte(0x5a);//发送数据
	SendByte(0xa5);
	while(1)
	{

	}
}
