聊聊 UML 类图与六大关系

UML 类图

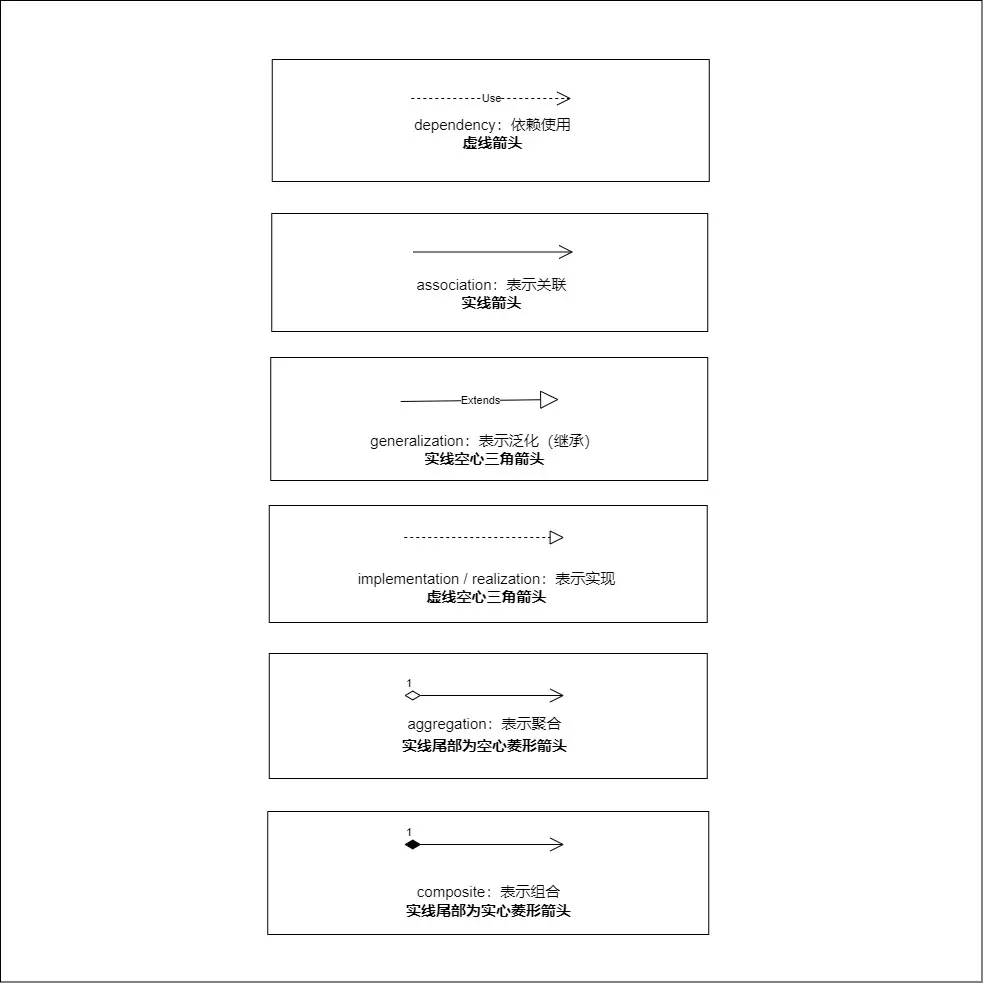

六大箭头

类图 - 依赖关系

1. 概念：是一种使用的关系，即一个类的实现需要另一个类的协助。如方法参数需要传入另一个类的对象，就表示依赖这个类。
2. 表示方法：虚线箭头，类A 指向 类B，即 A 依赖 B。

只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编绎都通过不了。

• 类中用到了对方
• 比如是类的成员属性
• 比如是方法的返回类型
• 比如是方法接收的参数类型
• 方法中使用到的对象

类图 - 泛化关系

1. 概念：泛化是一种一般与特殊、一般与具体之间关系的描述，具体描述建立在一般描述的基础之上，并对其进行了扩展，一般用来表示继承的关系。
2. 表示方法：用实线空心三角箭头表示。

泛化关系实际上就是继承关系，他是依赖关系的特例。

• 泛化关系实际上就是继承关系
• 如果 A类 继承了 B类，我们就说 A 和 B 存在泛化关系

类图 - 实现关系

1. 概念：实现是一种类与接口的关系，表示类是接口所有特征和行为的实现，在程序中一般通过类实现接口来描述
2. 表示方法：空心三角形箭头的虚线，实现类指向接口

实现关系实际上就是 A类 实现 B接口，他是依赖关系的特例。

类图 - 关联关系

1. 概念：表示类与类之间的联接，它使一个类知道另一个类的属性和方法，这种关系比依赖更强、不存在依赖关系的偶然性、关系也不是临时性的，一般是长期性的。
2. 表示方法：实线箭头，类A 指向 类B，即 A 关联 B，例如，消费者关联了若干产品。

关联关系实际上就是类与类之间的联系，他是依赖关系的特例。

1. 关联具有导航性：即【双向关系】或【单向关系】

   • 单向关联表现为：类A 当中使用了 类B，其中 B 作为 类A 的成员变量
   • 双向关联表现为：类A 当中使用了 类B 作为成员变量；同时 类B 中也使用了 类A 作为成员变量

2. 关系具有多重性：

   • 如 “1”（表示有且仅有一个），
   • “0”（表示 0 个或者多个），
   • “0,1”（表示 0 个或者一个），
   • “n…m”（表示 n 到 m 个都可以），
   • “m…"（表示至少 m 个）。

类图 - 聚合关系

1. 概念：聚合关系（Aggregation）表示的是整体和部分的关系，整体与部分可以分开。
2. 表示方法：尾部为空心菱形的实线箭头（也可以没箭头），车轮和大灯都属于汽车。

聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。

• 如：一台电脑由键盘(keyboard)、显示器(monitor)，鼠标等组成；组成电脑的各个配件是可以从电脑上分离出来的，使用带空心菱形的实线来表示

类图 - 组合关系

1. 概念：组合关系也是整体与部分的关系，但是整体与部分不可以分开。
2. 表示方法：尾部为实心菱形的实现箭头（也可以没箭头）

在程序中我们定义实体：Person 与 IDCard、Head，那么 Head 和 Person 就是组合，IDCard 和 Person 就是聚合。

• 但是如果在程序中 Person 实体中定义了对 IDCard 进行级联删除，即删除 Person 时连同 IDCard 一起删除，那么 IDCard 和 Person 就是组合了
