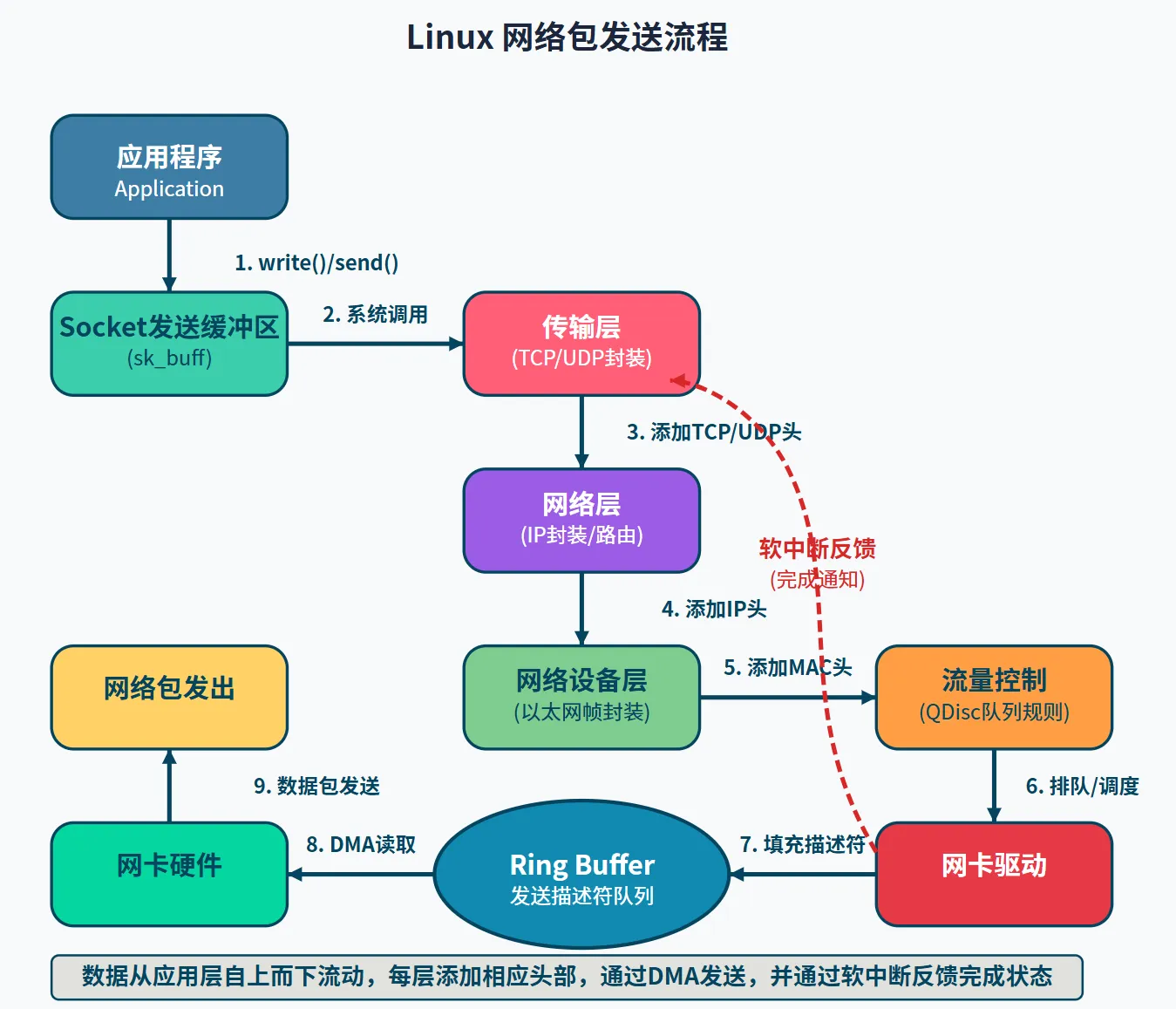

Linux发送网络包的流程

1. 应用程序调用发送相关的系统调用

• 应用程序调用 write()、send()、sendto() 等系统调用
• 数据从用户空间复制到内核空间
• 系统调用进入内核态，开始网络包发送流程

2. Socket 层处理

• 根据 socket 类型(TCP/UDP)选择相应的传输层协议
• 创建初始的 sk_buff (socket buffer) 结构体，这是内核中网络数据包的表示形式
• 数据被放入 socket 的发送缓冲区

3. 传输层处理

对于 TCP 连接：

• 将数据分段，确保每段不超过 MSS (最大分段大小)
• 计算序列号、确认号等 TCP 头部信息
• 实施拥塞控制、流量控制算法
• 添加 TCP 头部到数据包

对于 UDP 连接：

• 简单地添加 UDP 头部
• 计算校验和

4. 网络层处理

• 路由查找，确定数据包下一跳的目的地
• 根据路由信息和 IP 协议添加 IP 头部
• 如果数据包超过 MTU (最大传输单元)，进行分片
• 执行 netfilter 规则（iptables）

5. 网络设备层处理

• 添加数据链路层头部（如以太网头部，包含 MAC 地址）
• GSO (Generic Segmentation Offload) 可能会延迟分段，让网卡硬件来完成
• 调用网络设备的发送接口

6. 流量控制/排队规则 (QDisc)

• Linux 流量控制子系统 (tc) 对数据包进行排队和调度
• 根据配置的 QDisc (排队规则) 决定发送顺序和时机
• 常见排队规则：FIFO、SFQ (随机公平队列)、HTB (分层令牌桶) 等
• 可以实现带宽限制、优先级控制等高级网络功能

7. 网卡驱动处理

• 驱动程序将 sk_buff 转换为网卡理解的格式
• 填充 Ring Buffer 的描述符，指向内存中的数据包
• 通知网卡有新的数据包等待发送

8. DMA 传输到网卡

• 网卡通过 DMA (直接内存访问) 从内存中读取数据包
• 无需 CPU 参与，直接将数据从内存传输到网卡硬件
• 网卡可能在此阶段执行 TSO (TCP 分段卸载) 等硬件优化

9. 网卡发送过程

• 网卡完成最后的帧封装
• 将数字信号转换为电信号/光信号等物理形式
• 通过物理介质发送数据包到网络

10. 发送完成通知

• 网卡完成发送后，触发硬件中断
• 驱动程序处理中断，触发软中断通知传输层发送完成
• 对于 TCP 连接，更新拥塞窗口等状态信息
• 释放已发送的 sk_buff 结构
