计算机组成原理实验——8位算术逻辑运算实验

1、目的与要求

1）掌握算术逻辑运算器单元ALU（74LS181）的工作原理。

2）掌握简单运算器的数据传送通路组成原理。

3）验证算术逻辑运算功能发生器74LSl8l的组合功能。

4）按给定数据，完成实验指导书中的算术／逻辑运算。

2、实验设备

ZYE1601B计算机组成原理教学实验箱一台，排线若干。

3、实验步骤与源程序

l) 按下列步骤连接实验线路，仔细检查无误后，接通电源。

⑴ ALUBUS连EXJ3；

⑵ ALUO1连BUS1；

⑶ SJ2连UJ2；

⑷ 跳线器J23上T4连SD；

⑸ LDDR1、LDDR2、ALUB、SWB四个跳线器拨在左边（手动方式)；

⑹ AR跳线器拨在左边，同时开关AR拨在“1”电平。

2) 用二进制数码开关KD0～KD7向DR1和DR2寄存器置数。方法：关闭ALU输出三态门（ALUB`=1），开启输入三态门（SWB`=0），输入脉冲T4按手动脉冲发生按钮产生。设置数据开关具体操作步骤图示如下：

T4=

KD0-D7=00110101

数据开关置数

ALUB=1

SWB=0

开输入三态门

LDDR1=1

LDDR2=0

数据存入寄存器DR1

KD0-D7=01001000

数据开关置数

ALUB=1

SWB=0

开输入三态门

数据存入寄存器DR2

LDDR2=1

LDDR1=0

T4=

说明：LDDR1、LDDR2、ALUB`、SWB`四个信号电平由对应的开关LDDR1、LDDR2、ALUB、SWB给出，拨在上面为“1”，拨在下面为“0”，电平值由对应的显示灯显示，T4由手动脉冲开关给出。

⑶ 检验DR1和DR2中存入的数据是否正确，利用算术逻辑运算功能发生器 74LS181的逻辑功能，即M=1。具体操作为：关闭数据输入三态门SWB`＝1，打开ALU输出三态门ALUB`＝0，当置S3、S2、S1、S0、M为1 1 1 1 1时，总线指示灯显示DR1中的数，而置成1 0 1 0 1时总线指示灯显示DR2中的数。

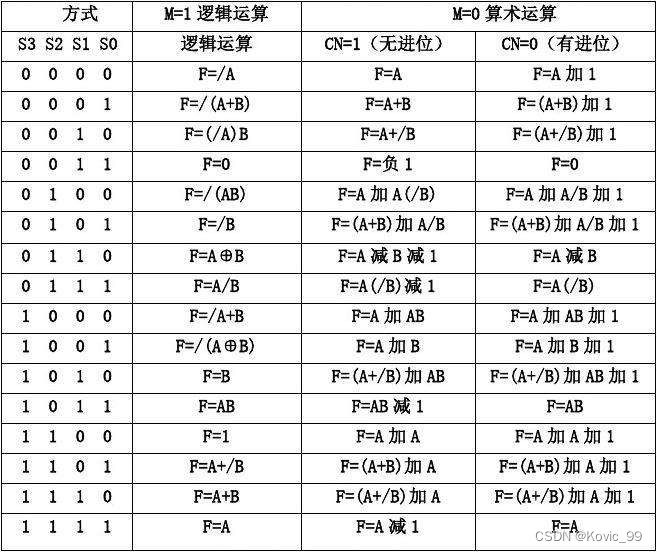

⑷ 验证74LS181的算术运算和逻辑运算功能（采用正逻辑）

在给定DR1=35、DR2=48的情况下，改变算术逻辑运算功能发生器的功能设置，观察运算器的输出，填入表2.1.1中，并和理论分析进行比较、验证。。

4、测试数据与实验结果

实验数据记录

加数1 DR1
