解决:“该 CPU 或当前的库版本不支持数据类型“TON“ V1.0。”问题 (西门子博图V16)

打开旧程序时遇到定时器功能异常,尝试更新未解决问题。解决方法是针对定时器的背景数据块进行编译,以此来恢复其正常运行。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

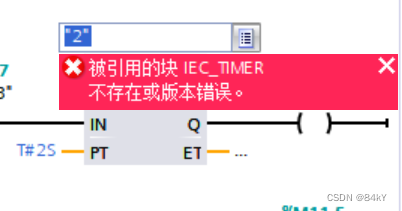

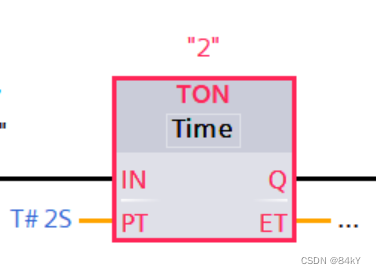

打开之前的程序,却发现定时器出现了问题,无法使用了。

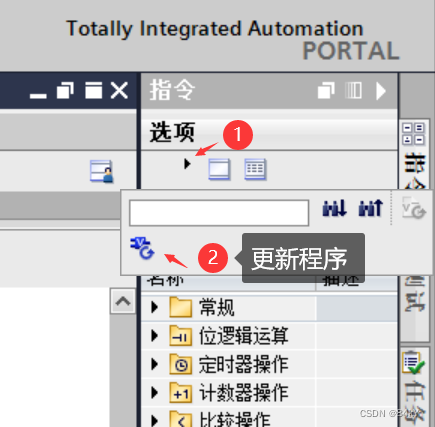

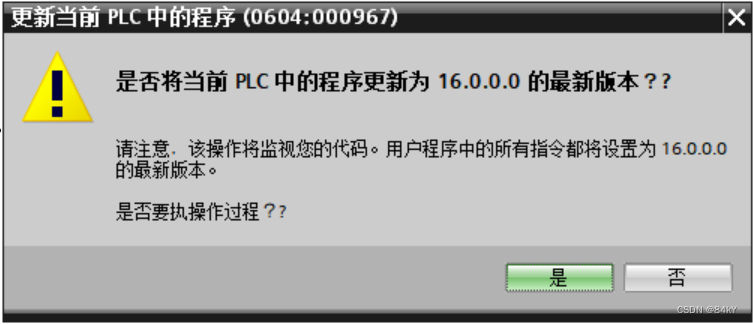

解决方法:

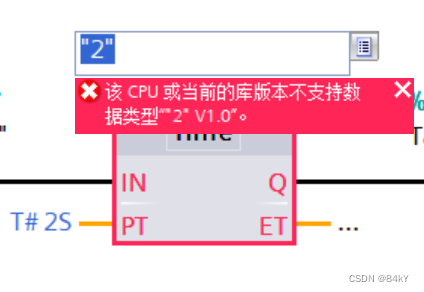

如若发现更新后并没有完全恢复,而是变成了这样👇:

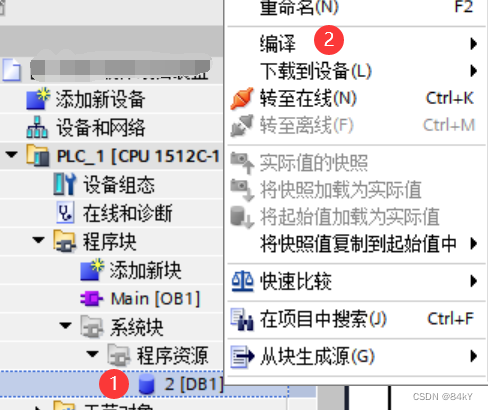

则此时只需要编译一下定时器的背景数据块就可以了:
