Labwindows/CVI基础教程（1）

本文主要解释labwindows中LED和按键的使用方法，将通过一个使用按键控制LED亮灭的简单工程来解释这个两个基础控件的使用方法：

1.面板设置

首先打开Labwindos，点击Flie->new-> User Interface 创建一个新的面板

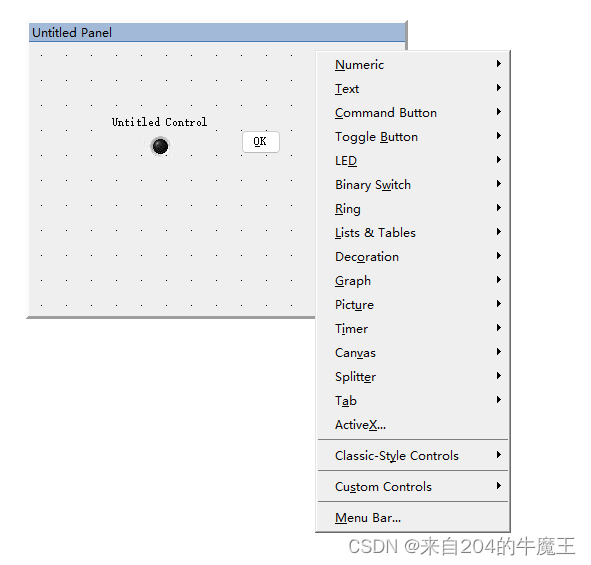

然后右击面板空白处打开控件菜单，在控件菜单的LED中选择一个LED控件和command button中选择一个按钮控件进行放置。

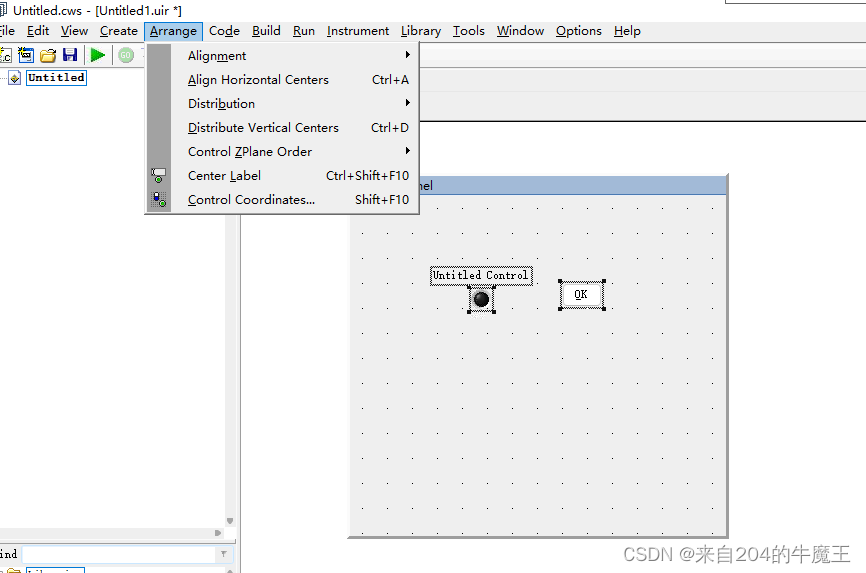

如果需要对控件进行对齐和等间距排列，可以通过鼠标左键拖拽选中目标器件，然后单击工具栏中的Arrange，在其菜单中，Alignment下对应着各种对齐方式，Distribution下对应着各种等间距排列方式

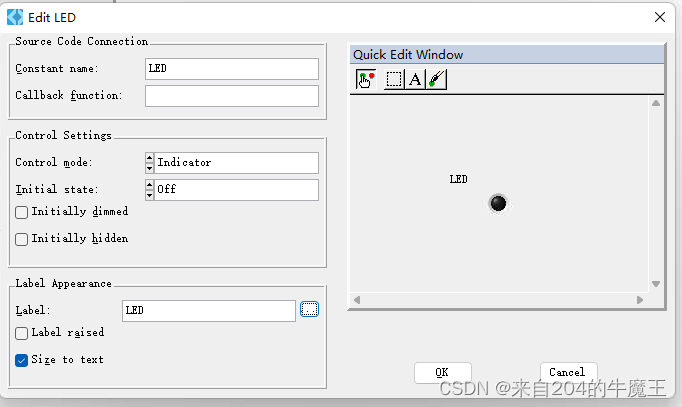

双击led，打开其属性界面，其中Constant name将在后续的代码编写中使用到，为了代码的简洁尽量起一个简短且用意义的名称，Label为控件在面板中显示的名称，中英文都可，也可以为空白，点击...可以进入Lable属性界面，在Lable属性界面中可以进行Lable字体和位置的相关设置。其中的Initial state为off表示在初始时刻，没有进行任何操作时，LED为熄灭状态。

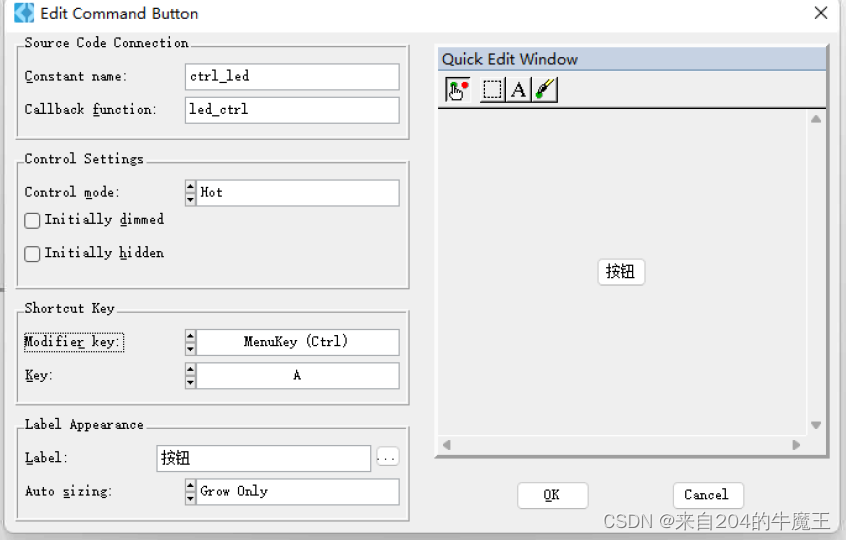

双击按钮，打开其属性界面，callback function中填写按钮对应的回调函数的名称，其工作流程与单片机中的外部中断类似，当该按钮被按下后，程序会进入该按钮对应的回调函数中进行对此此事件的处理，Modifier Key和Key默认情况下为none即可，若按下图所示设置则在程序运行的时候，按ctrl+A也可以触发这个按钮对应的回调函数。

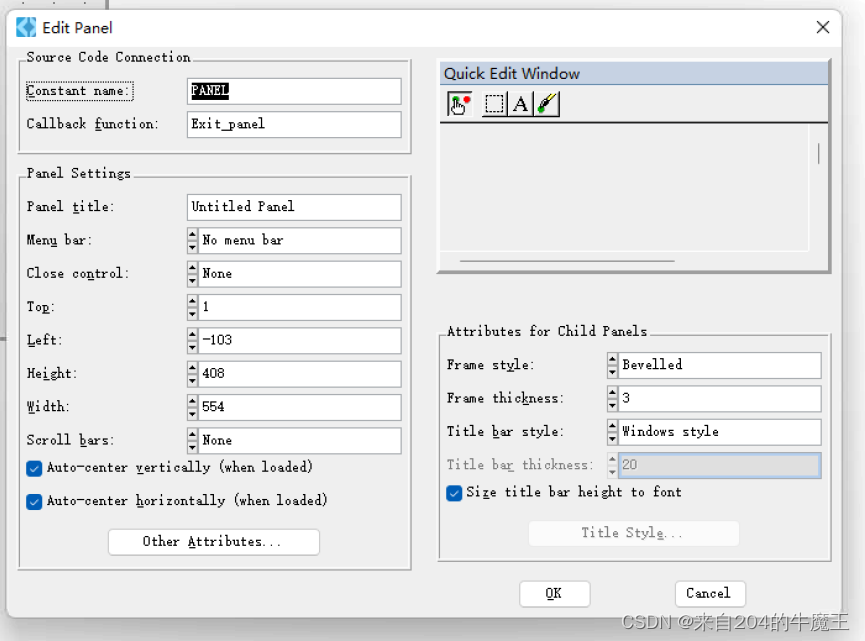

双击面板空白处，打开面板属性界面，在callback function中填写一个回调函数名，并在后续设置中将该函数设置为退出程序按钮。

 在完成设置后 点击Flie选择save unitled.prj as...对工程文件进行保存

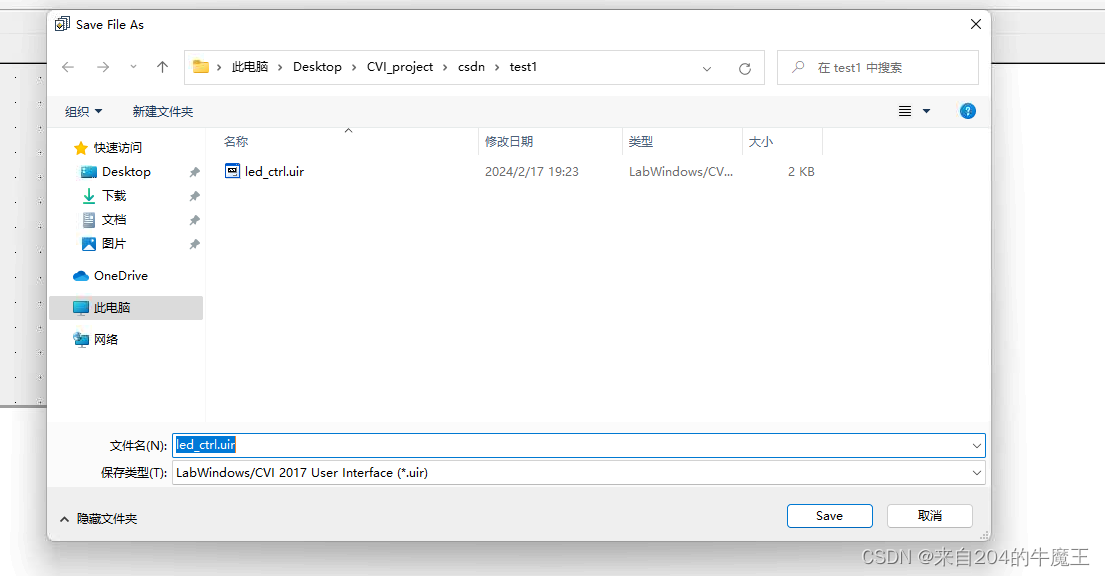

随后按ctrl+s对创建的新控制面板进行保存（为了便于管理最好和工程文件放在同一个文件夹内）

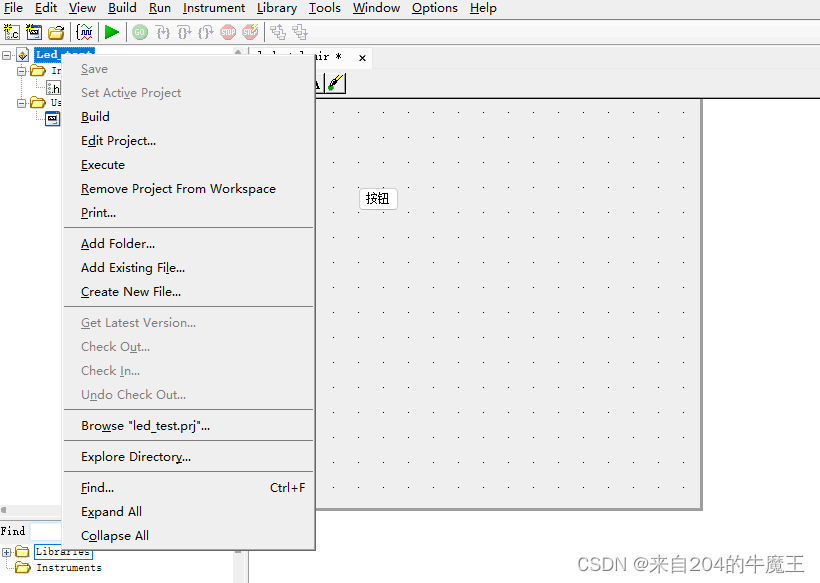

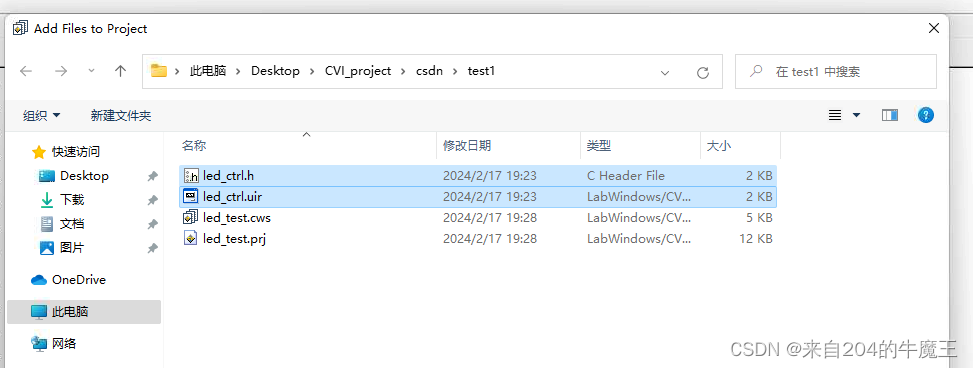

保存完成后点击工程名，选择Add Existing File...将面板文件（.uir）和面板头文件（.h）添加到工程中

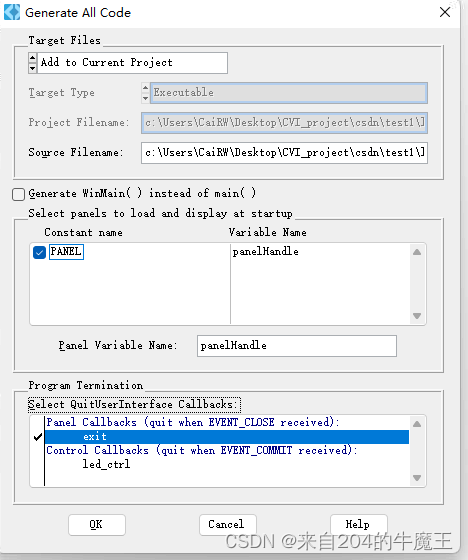

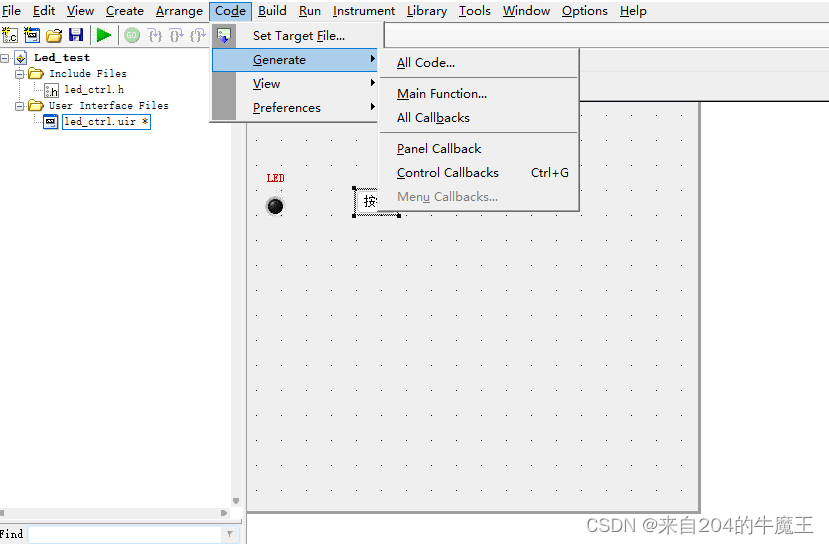

完成上诉操作后，点击Code->Generate-> All Code...生成代码框架，在弹出的页面中，将Target Files 改为Add to current project。同时在下方的 Select quituserinterface callback中选则在面板属性中设置的Exit_panel作为退出程序的开关。然后点击OK即可生成整体代码框架。

2.代码详解

 GetCtrlVal (int Panel_Handle, int Control_ID, void *Value);其作用为获取对应界面中某个控件的值

int Panel_Handle为界面句柄，在本工程中为paneHandle

int Control_ID为控件id，在.h的头文件中可以找到。

void *Value 为存放控件值的变量对应的地址。

SetCtrlVal (int Panel_Handle, int Control_ID, Value);其作用为设置对应界面中某个控件的值

Value为设置的值。

本代码实现以下功能当LED亮着的时候，按下按钮则熄灭LED；当LED熄灭的时候按下按钮则点亮LED。

#include <cvirte.h>
#include <userint.h>
#include "led_ctrl.h"

static int panelHandle;//定义面板句柄

int main (int argc, char *argv[])
{
	if (InitCVIRTE (0, argv, 0) == 0)
		return -1;	/* out of memory */
	if ((panelHandle = LoadPanel (0, "led_ctrl.uir", PANEL)) < 0) //加载面板
		return -1;
	DisplayPanel (panelHandle);
	RunUserInterface ();
	DiscardPanel (panelHandle);
	return 0;
}

int CVICALLBACK Exit_panel (int panel, int event, void *callbackData,
							int eventData1, int eventData2)		  //退出程序
{
	switch (event)
	{
		case EVENT_GOT_FOCUS:

			break;
		case EVENT_LOST_FOCUS:

			break;
		case EVENT_CLOSE:
			QuitUserInterface (0);
			break;
	}
	return 0;
}

int CVICALLBACK led_ctrl (int panel, int control, int event,
						  void *callbackData, int eventData1, int eventData2)
{
	int flag;
	switch (event)
	{
		case EVENT_COMMIT:

		GetCtrlVal (panelHandle,  PANEL_LED, &flag );	 //获取LED的值并把该值赋给变量flag
		if (flag)
		SetCtrlVal (panelHandle,  PANEL_LED, 0 );  //如果flag为1则LED的值写为0（熄灭LED）
		else
		SetCtrlVal (panelHandle,  PANEL_LED,1 );  //如果flag为0则LED的值写为1（点亮LED）

			break;
	}
	return 0;
}

3.调试
