案例学习|Fluent从建模到计算结果可视化

Fluent 操作入门案例学习

本次软件为：ansys 2021版本，中文版本

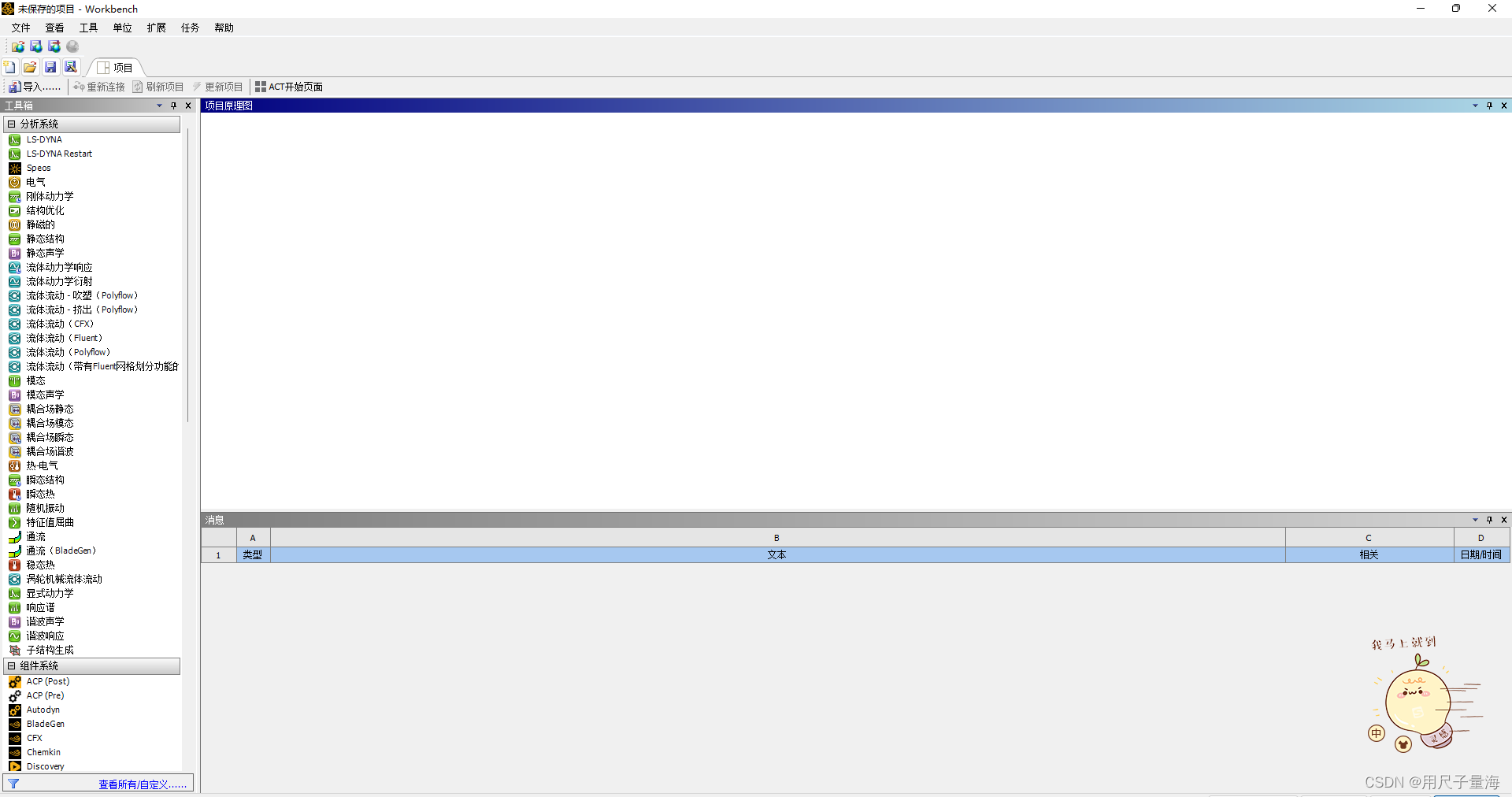

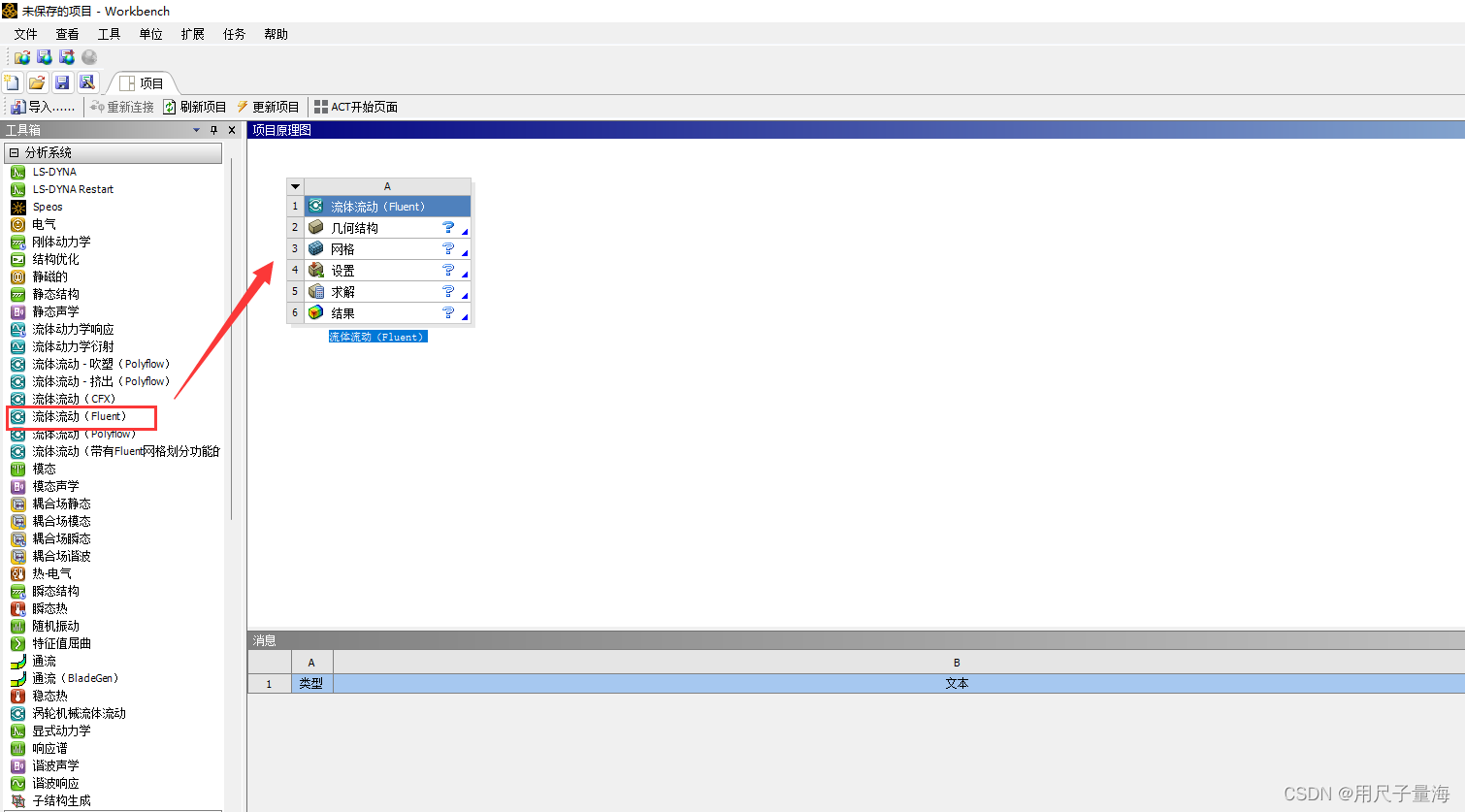

 1、打开软件，将Fluent flow 拖入工作区

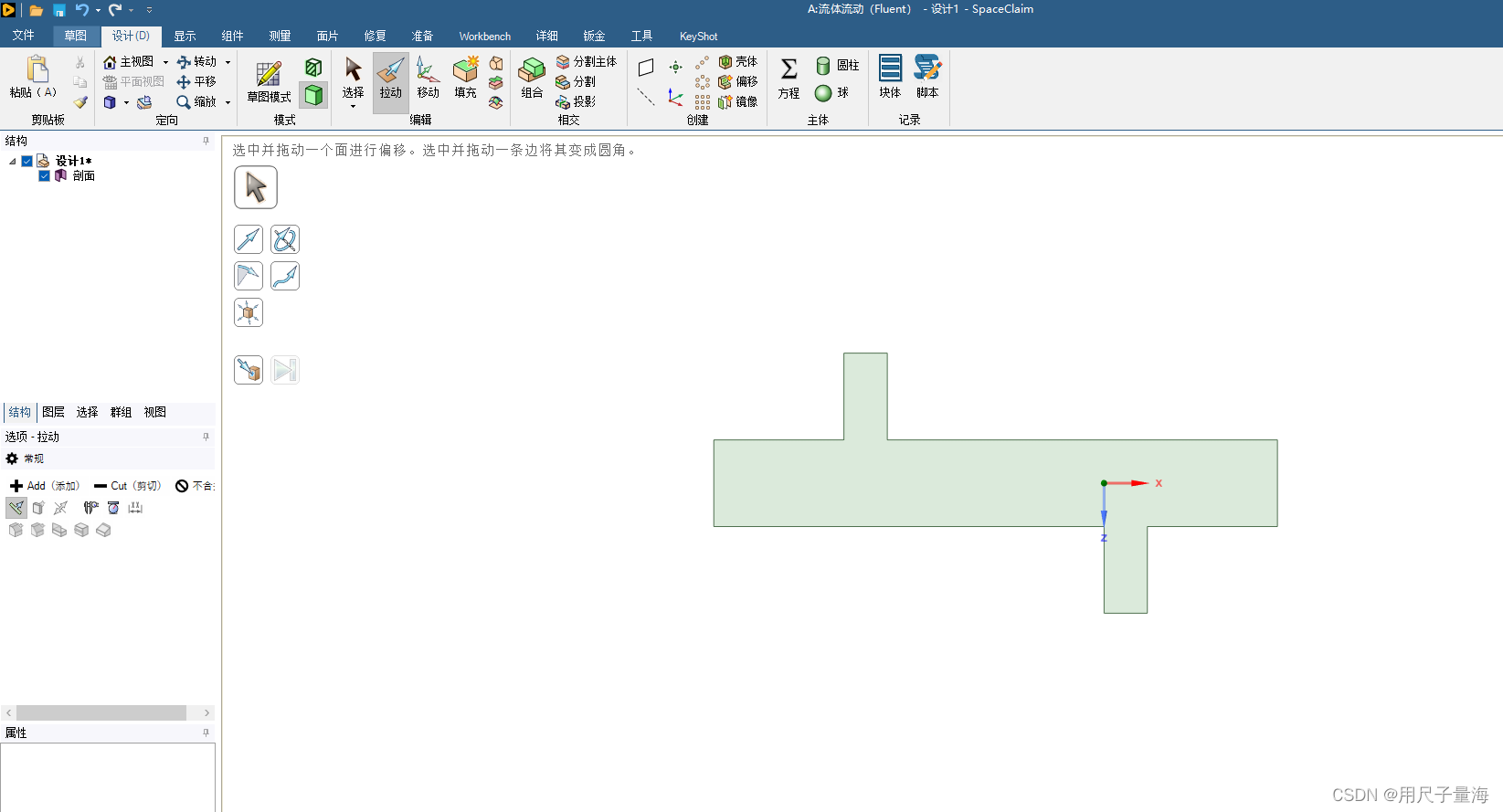

2、打开几何结构进行建模

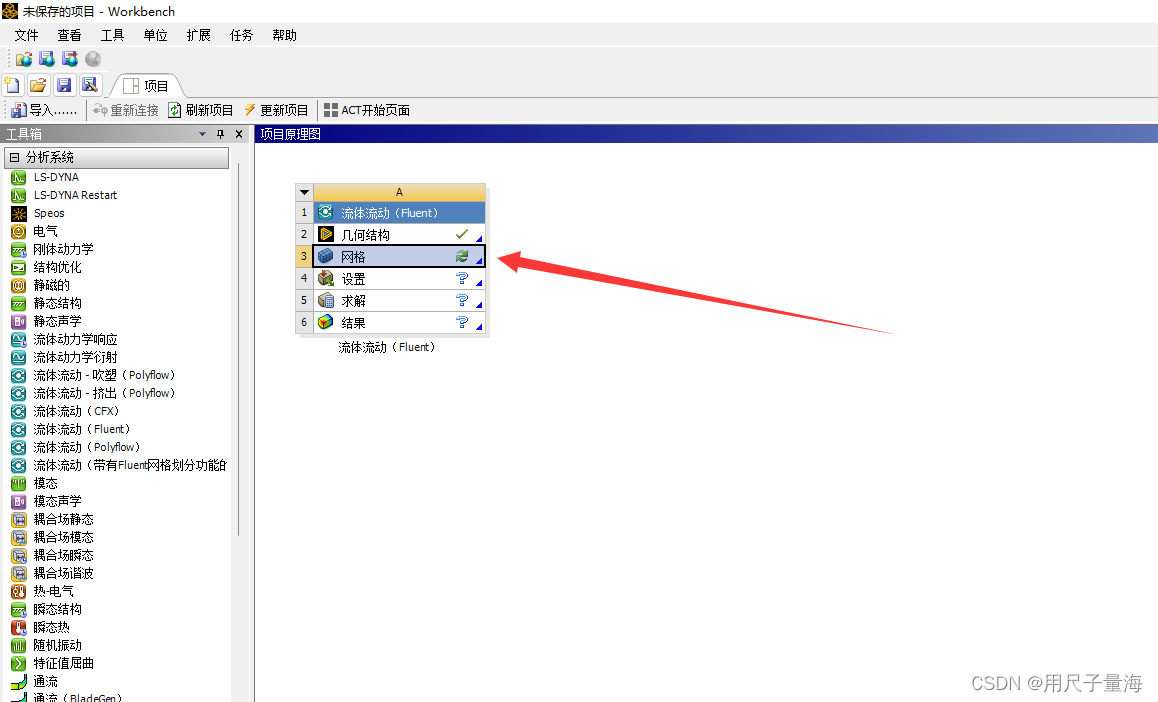

 3、打开mesh，划分网格

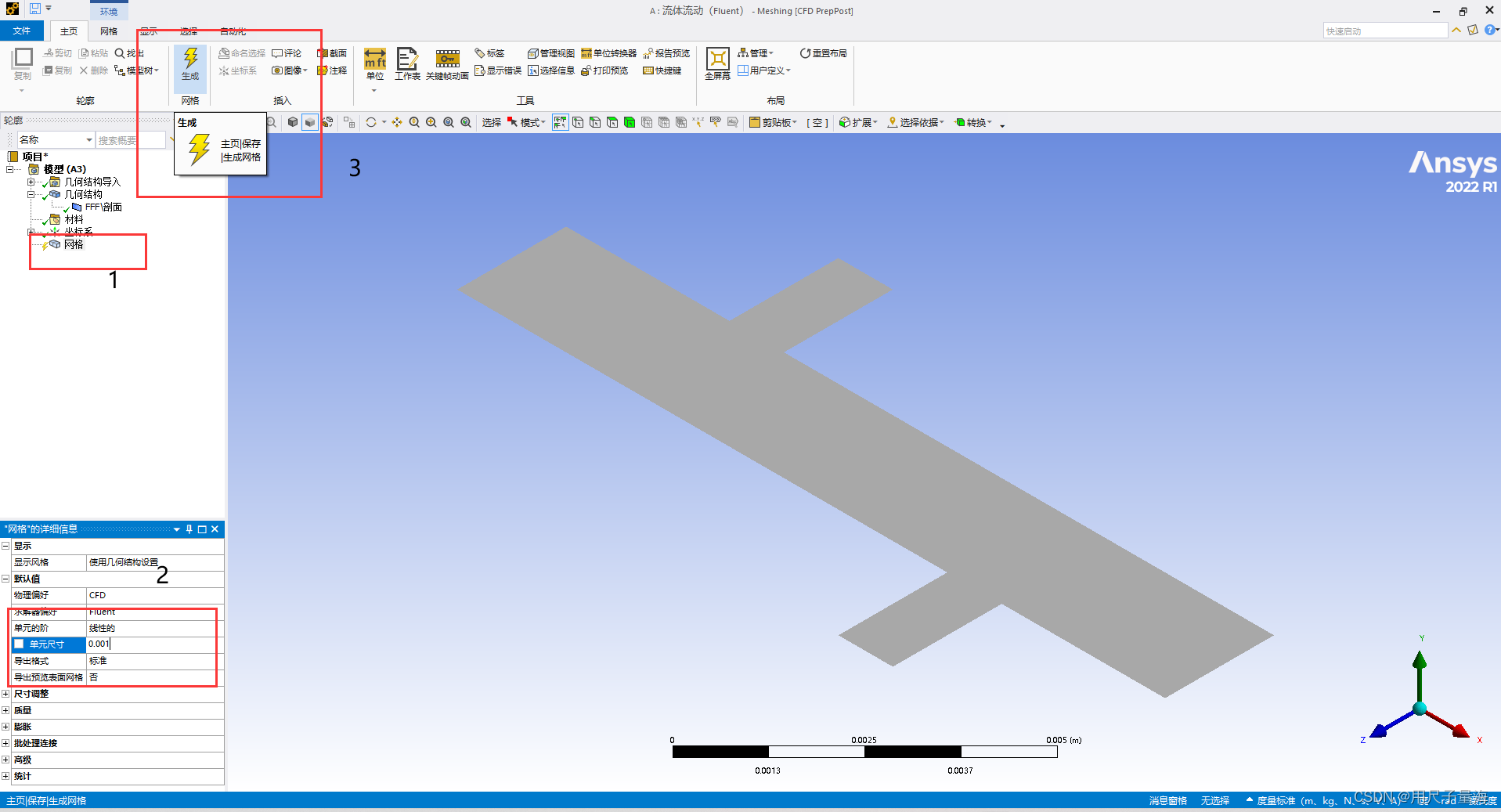

4、点击网格（入门版本），往后单元尺寸，更具自己的模型尺寸大小选择合适的单元尺寸，这里我选择0.0001m，然后点击生成，就可以划分网格了，简单的划分网格的办法。

 注意：划分网格一定要适当，网格不能太大，这样子计算不准确，网格也不能太小，这样子计算量会很大，要平衡计算时间和计算准确度。

 5、设置边界条件，出口1，出口2，入口1，入口2，墙壁等，这里设置出入口是为了在下面步骤中正确的识别出口，入口，便于后续设置边界条件和求解。







6、进入fluent流体力学软件，（以上步骤属于建模+划分网格，接下来才是模拟）

 7、进入求解器之后，选择检查，检查网格有没有存在负网格

8、选择湍流模型

 9、选择材料为空气



 10、单元体设置为空气

11、设置边界条件，

设置入口1的初始速度5m/s，初始压强为101325pa， 入口2的初始速度10m/s，初始压强为101325pa，出口，墙等默认不变。



 12、计算残差设置为0.0001，其余默认

 13、初始化模型参数



14、设置迭代次数200，计算模型



15、查看结果

压力云图

 速度云图

 速度轨迹图

速度矢量图



 “一个正确的问题，就等于问题的一半解决了。”——亚里士多德

“问题不在于答案，而在于问题本身。”——佚名

“问好问题，才能得到好答案。”——佚名

参考文章：

(21条消息) Fluent 操作入门实例-从建模到计算结果可视化_fluent建模_Mekeater的博客-CSDN博客
