共阳极数码管与共阴极数码管联合使用来循环显示数字00-99。

使用两个分立式数码管分别连接在P0和P2端口上，实现数字从00-99的循环显示。

与上篇文章一样先查询一下共阴极与共阳极数码管数字0到9的数码表：
//共阴极数码管0-9的数码表。
code int SEG_CODE1[] = {0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f};
//共阳极数码管0-9的数码表
code int SEG_CODE2[] = {0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90};

接下来在Keil C51的编程环境中编写代码：

//实验名称：共阳极数码管与共阴极数码管联合使用来循环显示数字00-99。
#include <reg51.h>
/**软件延时**/
void delay(unsigned int uMs)
{
	unsigned int i, j;
	for(i = 0; i < uMs; i++)
	{
		for(j = 0; j <  500; j++);
	}
}

//共阴极数码管0-9的数码表。
code	int SEG_CODE1[] = {0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f};
//共阳极数码管0-9的数码表
code 	int SEG_CODE2[] = {0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90};

//主程序：
main()
{
	int i;
	int j;
	while(1)
	{
		for(i = 0; i < 10; i++)
		{
			P0 = SEG_CODE1[i];				//发送数码管的数码；P0口当做循环显示数字的十位。
			for(j = 0; j < 10; j++)
				{
					P2 = SEG_CODE2[j];		//发送数码管的数码；P2口当做循环显示数字的个位。
					delay(200);					//延时：数字显示的时间间隔。
				}
			    delay(50);						//延时：数字显示的时间间隔。
		}

	}
}

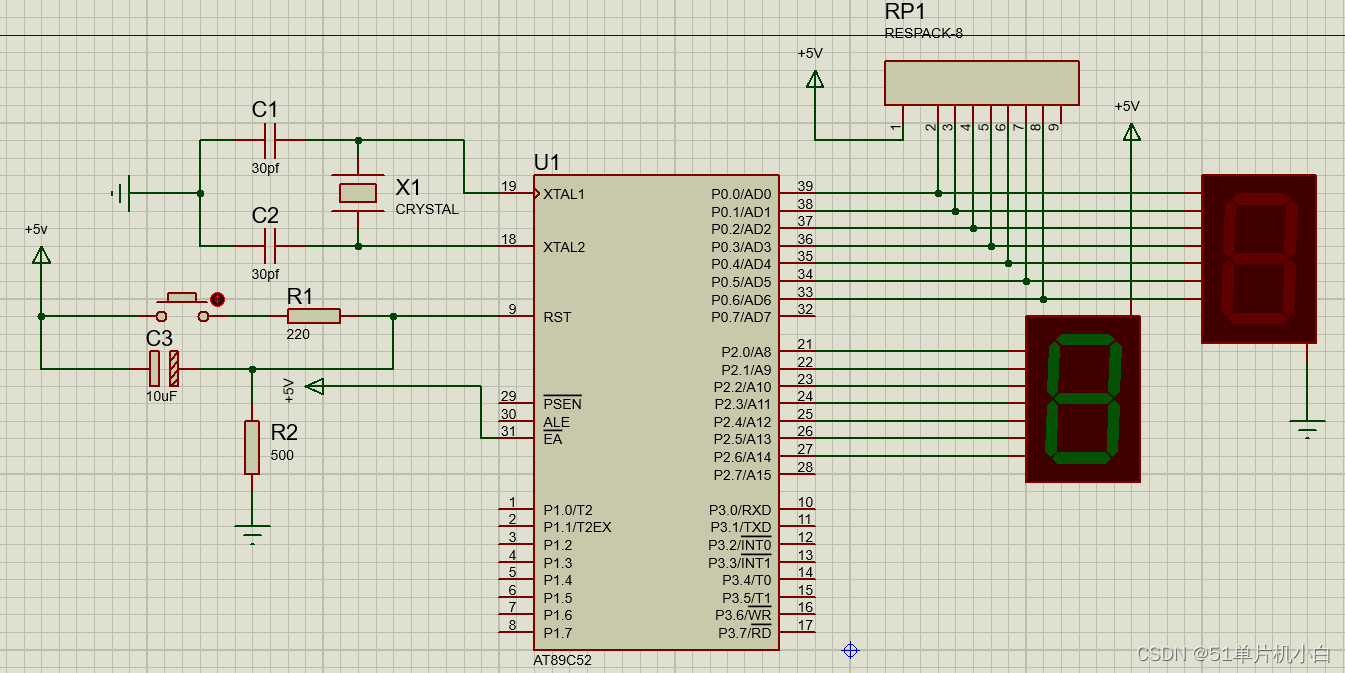

接下来在Proteus中构建仿真电路图：

构建好仿真电路图后，导入之前编译好的Keil C51的hex文件到单片机中，运行电路查看实验结果。
