一网络割接流程

1.1 设备割接的原因：

设备老旧，导致设备性能不能满足当前业务需求等

1.2 设备割接的目的：

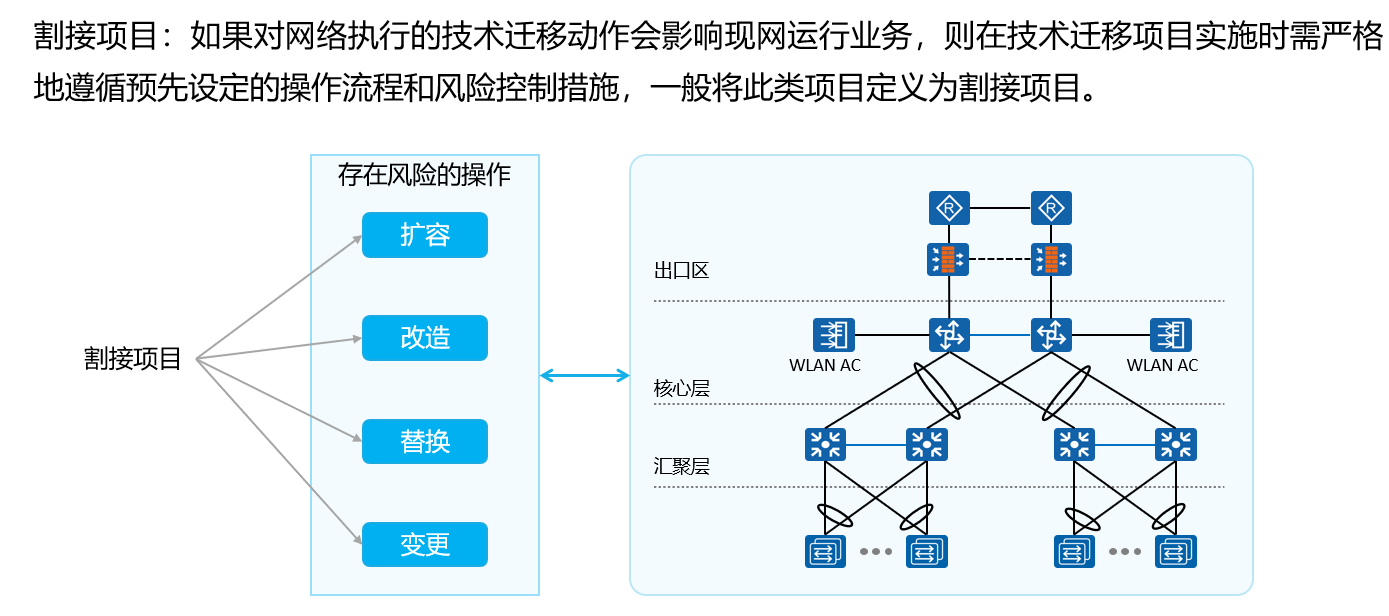

网络项目的过程_链路

替换/扩容/改造/变更新设备满足当前业务需求

1.3 信息收集

网络项目的过程_文件名_02

1 查看设备中的一些命令进行收集

2 对割接的现场进行查看设备的型号端口对有些重要的业务信息打上标签

3 对割接的现场进行脚本收集

4 根据现场的环境在ENSP 中构建括谱图，这样做到心中有数

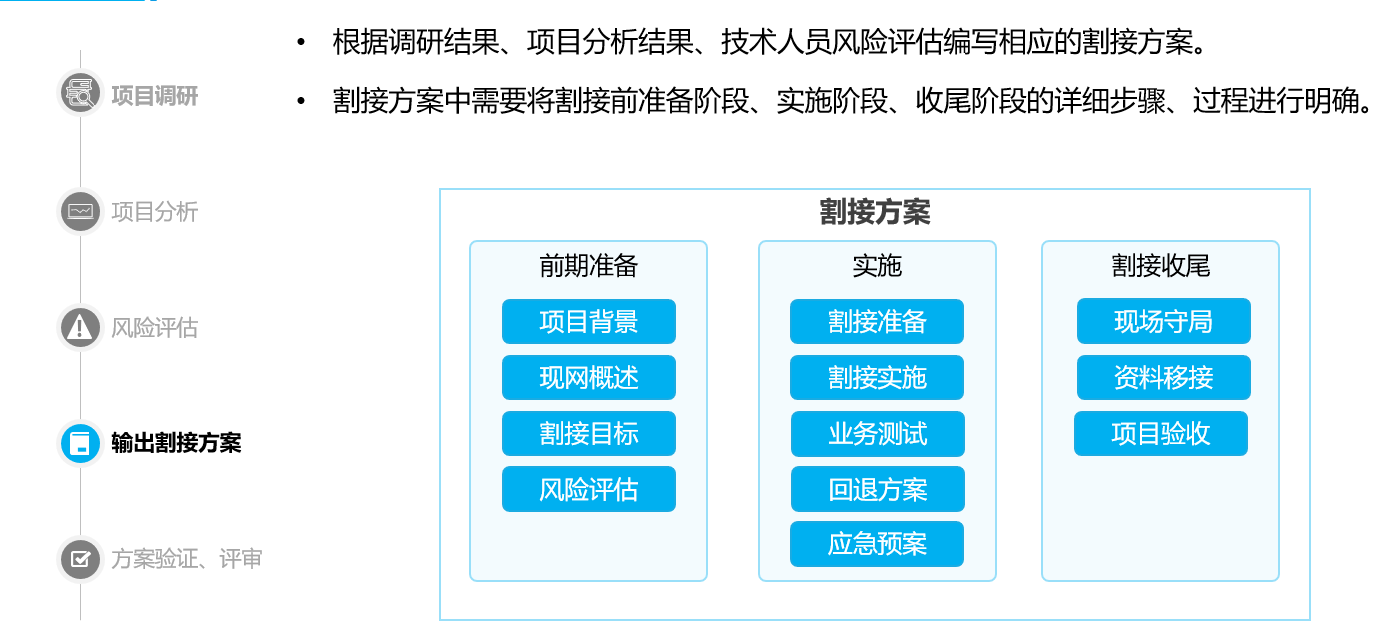

5 确认收集到信息后跟现场的主管商割接的流程

1.4 翻译脚本

1 下载软件补丁文件系统文件授权文件
2 在ENSP 中模拟割接项目中的业务环境，重点分析流量的走向
3 分析自己保存的脚本查看是否有风险

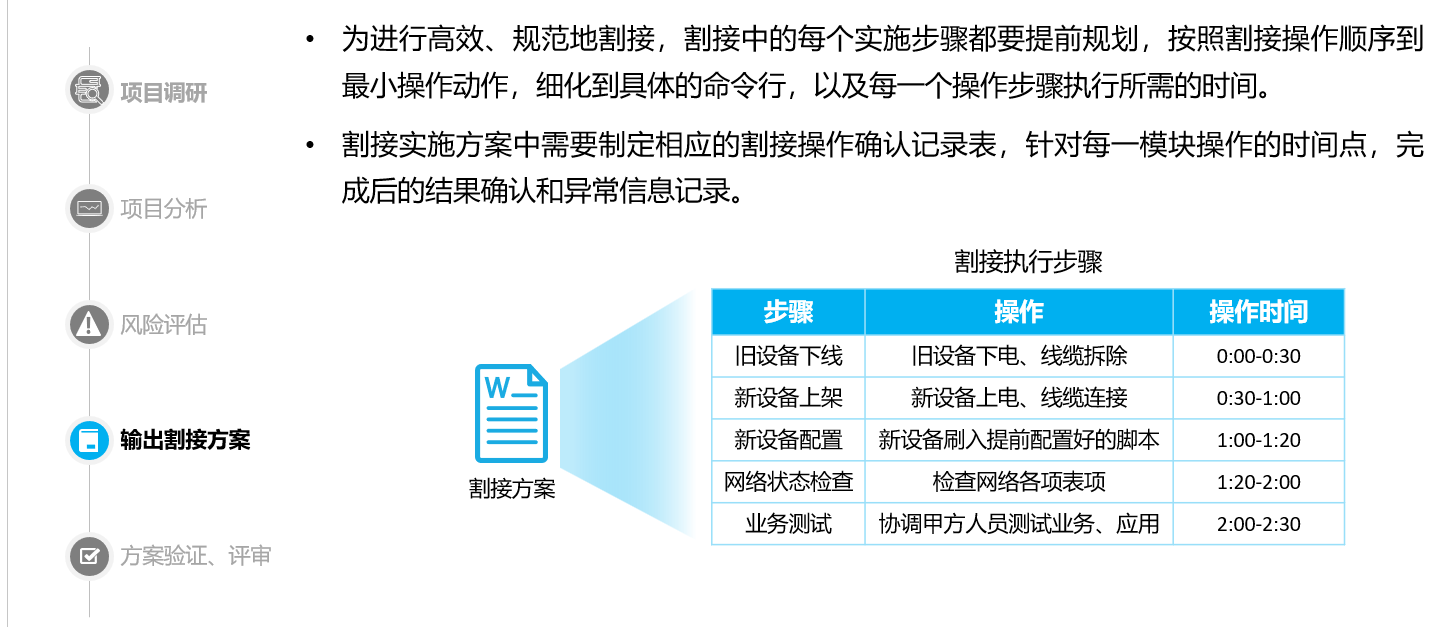

4 对于自己收集到脚本形成表格比如插线表，ENSP括谱图，端口的状态，路由的信息，互联信息,割接的步骤表的流程

网络项目的过程_链路_03

1.5 实施过程

网络项目的过程_链路_04

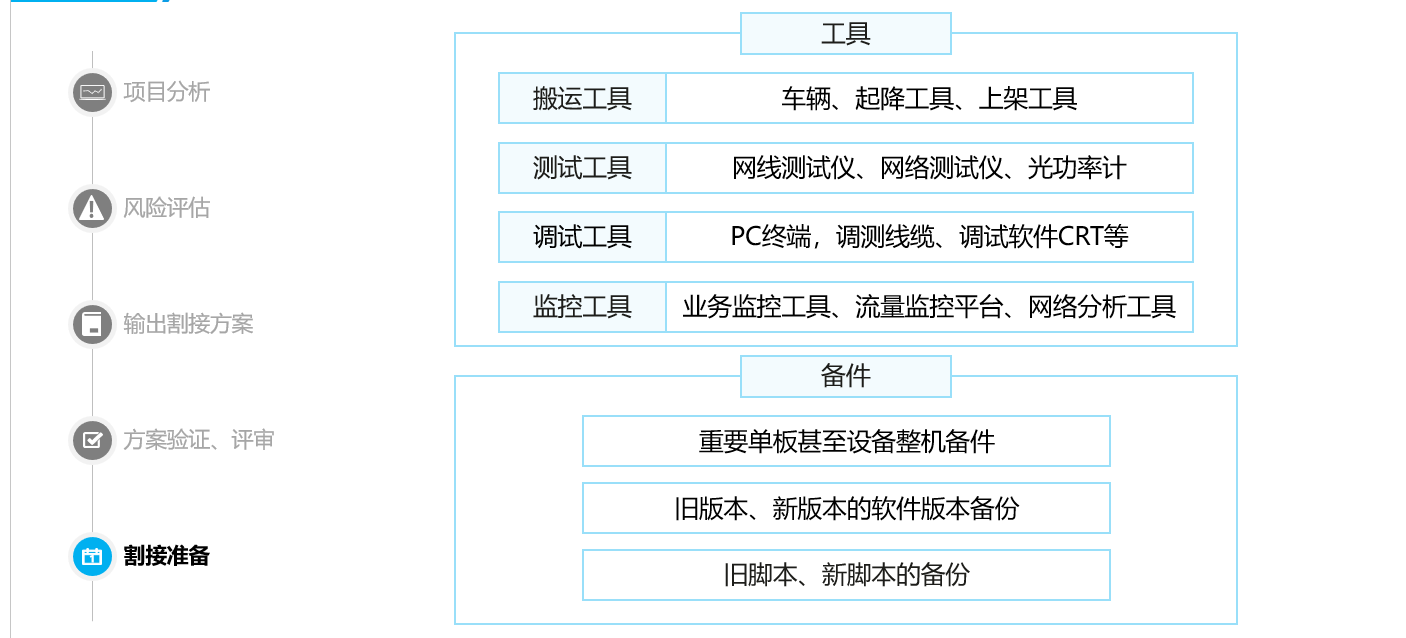

1.5.1 割接实施过程前期准备

网络项目的过程_文件名_05

割接开始前对所有的设备进行脚本的收集防止设备的脚本信息有改变

1.5.2 割接实施过程中期的准备

保存割接前设备的所有配置信息
收集arp 信息方便日后的业务测试
根据割接方案中的步骤进行操作
割接完成后对所有的设备上架，对业务进行处理
收集割接后项目中的所有的项目配置信息

1.5.3 割接实施过程后期的准备

网络项目的过程_网线_06

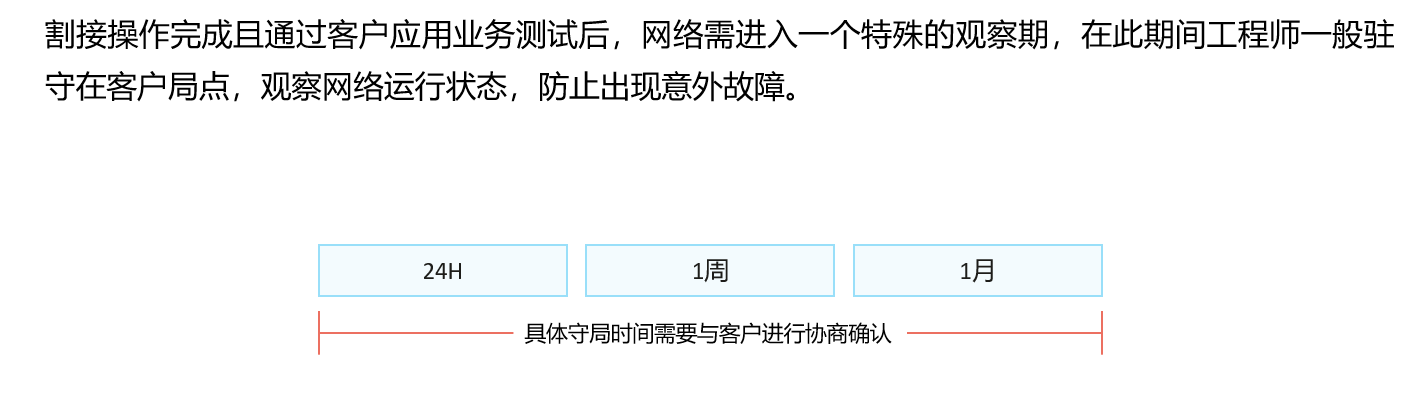

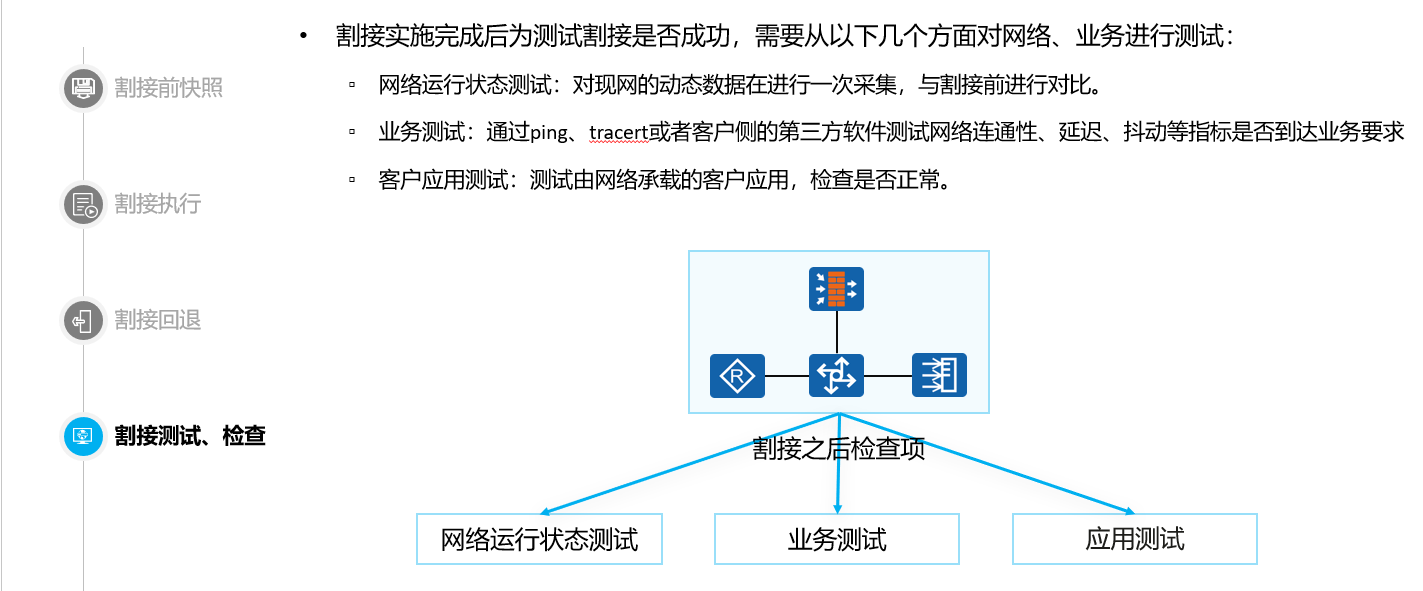

验收环节

整个项目割接流程完毕

网络项目的过程_网线_07

对本次操作的所有的项目的配置文件，括谱图，管理地址，设备序列号，资料交接，客户培训

二网络运维工作内容

网络项目的过程_文件名_08

巡检的工作内容:

一对机房内的环境进行查看 (机房的系统，网络的布线，光纤道布线)

检查项	方法/工具	评估标准和说明
设备摆放位置	观察	设备应放在通风、干燥的环境中，且放置位置牢固、平整。设备周围不得有杂物堆积。
机房温度状况	观察/温度计	通常要求机房长期工作环境温度：0℃~45℃；短期工作环境温度：-5℃~55℃。
机房湿度状况	观察/湿度计	通常机房的长期工作环境相对湿度应在5%RH~85%RH之间，不结露；短期工作环境相对湿度应在0%RH~95%RH之间，不结露。
机房内空调运行是否正常	观察/空调	空调可持续稳定运行，使机房的温度和湿度保持在设备规定范围内。
清洁状况	观察	所有项目都应干净整洁无明显尘土附着。注意防尘网的清洁状况，及时清洗或更换，以免影响机柜门及风扇框的通风、散热。
散热情况	观察	设备正常工作时，要求保持风扇正常运转(清理风扇期间除外)，擅自关闭风扇会引起设备温度升高，并可能损坏单板。不要在设备子架上通风口处放置杂物，还应定期清理风扇的防尘网。
线缆布放	观察	电源线与业务线缆分开布放。电源线布放整齐、有序。业务线缆布放整齐、有序。线缆标签清晰、准确，符合规范。
接地方式及接地电阻是否符合要求	观察	一般要求机房的工作地、保护地、建筑防雷地分开设置，因机房条件限制，可采用联合接地。尤其对于户外使用的设备，设备接地非常重要，如果未接地容易造成雷击损坏。
供电系统是否正常	观察/电压表	要求供电系统运行稳定。直流额定电压范围为–48V DC~–60V。交流额定电压范围为100V~240V。
…	…	…

对机房设备环境检查

1>机房内空调运行是否正常
2>电源连接是否正常可靠
3>机房温度和湿度状况
4>设备位置摆放是否合理、牢固
5>接地方式及接地电阻是否符合要求
6>供电系统是否正常
7>对防火墙的设备存在安全风险的检查

对机房内的所有设备进行查看

(查看设备重点基本信息，查看设备的状态信息，对设备的信息查看)

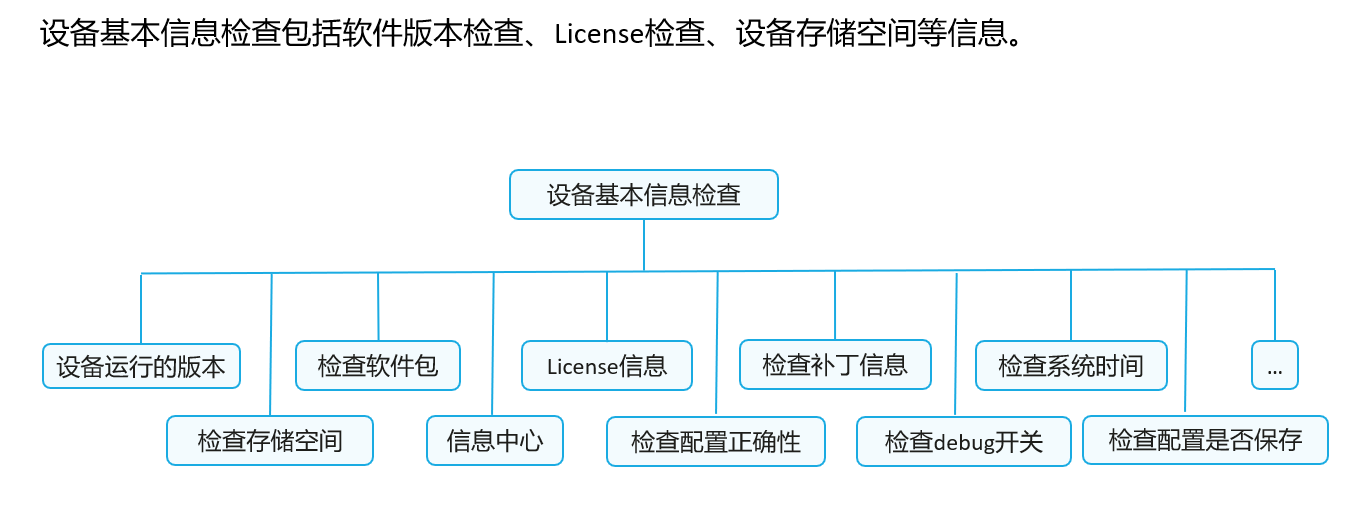

2.1 设备基本信息检查

检查项	检查方法	评估标准
设备运行的版本	display version	单板PCB版本号、软件版本号与要求相符。
检查软件包	display startup	检查下述系统文件名是否正确：当前启动大包名；下次启动大包名；备份大包名；配置、许可文件、补丁、当前启动文件名和下次启动文件名。
License信息	display licensedisplay license state	查看GTL License文件名、版本及配置项是否符合要求，确认是否需要升级。“Master board license state”项为“Normal”。“Master board license state”项为“Demo”或“Trial”时，确认License在有效期内。
检查补丁信息	display patch-information	补丁文件必须与实际要求一致，建议加载华为公司发布的该产品版本对应的最新的补丁文件。补丁必须已经生效，即补丁的总数量和正在运行的补丁数量一致。
检查系统时间	display clock	系统时间需要与网络管理服务器的时间保持一致(误差不超过5分钟)。
检查Flash/SD卡/CF卡空间	dir flash、dirslave#cfcard	Flash/SD卡/CF卡里的文件都必须是有用的，否则请在用户视图下执行delete/unreserved命令删除。
信息中心	display info-center	“Information Center”项为“enabled”。
检查配置正确性	display current-configuration	通过查看当前生效的配置参数，验证设备配置是否正确。
检查debug开关	display debugging	设备正常运行时debug开关应该全部关闭。
检查配置是否保存	compare configuration	当前的配置和下次启动的配置文件内容一致。
…	…	…

<HUAWEI>display version //设备运行的版本
<HUAWEI> display startup //检查软件包
<HUAWEI>display patch-information //检查补丁信息
<HUAWEI> display clock //检查系统时间
<HUAWEI> dir flash： //检查Flash空间
<HUAWEI>display current-configuration //检查配置正确性
<HUAWEI> display debugging //检查debug开关
<HUAWEI> compare configuration //检查配置是否保存

2.2 设备的运行检查

检查项	检查方法	评估标准
单板运行状态	display device	重点关注单板在位信息及状态信息是否正常。单板“Online”为“Present”；单板“Power”为“PowerOn”；单板“Register”为“Registered”；单板“Alarm”为“Normal”。
设备复位情况	display reset-reason、display reboot-info	通过查看复位信息(包括复位时间、复位原因)，确认无非正常复位。
设备温度	display temperature、display environment	各模块当前的温度应该在上下限之间。
风扇状态	display fan	Present项为YES表示正常。
电源状态	display power	State项为Supply表示正常。
FTP网络服务端口	display ftp-server	不使用的FTP网络服务端口要关闭。
告警信息	display alarm all	无告警信息。如果有告警，需要记录，对于严重以上告警需并立即分析并处理。
CPU状态	display cpu-usage	各模块的CPU占用率正常。如果CPU占用率如果超过80%，建议重点关注。
内存占用率	display memory-usage	内存占用情况正常，如果“Memory Using Percentage Is”超过60％时需要关注。
日志信息	display logbuffer、display trapbuffer	不存在异常信息。
主用板/备用板的备份状态	display switchover state	主备板同时存在时，要同时有主备板的显示状态信息。倒换完成，设备开始正常工作后，主用板需要显示为“realtime or routine backup”表示正常。
…	…	…

<HUAWEI> display device //子卡运行状态
<HUAWEI> display reboot-info //设备复位情况
<HUAWEI> display temperature //设备温度
<HUAWEI> display alarm urgent //告警信息
<HUAWEI> display cpu-usage //CPU状态
<HUAWEI> display memory-usage //内存占用率
<HUAWEI> display logbuffer //日志信息
<HUAWEI> display trapbuffer //日志信息

2.3 端口的内容检查

检查项	检查方法	评估标准
接口错包	display interface	业务运行时，要检查接口有无错包，包括CRC错包等。
接口协商模式	display interface	接口协商模式正确，两边接口要一致，不能有半双工模式。
接口配置	display current-configuration interface	接口的配置项合理，如接口双工模式、协商模式、速率、环回配置等。
接口状态	display interface brief	接口的Up/Down状态满足规划要求。接口的收发流量是否过大？(长期超过70%)
PoE供电	display poe power-state interface interface-type interface-number	PoE供电状态正常，“Port power ON/OFF”为“ON”的接口，其“Port power status”为“Delivering-power”。
...	…	…

<HUAWEI> display interface // 检查端口错包
<HUAWEI> display interface // 端口协商模式
<HUAWEI> display current-configuration interface // 端口配置
<HUAWEI> display interface brief // 端口状态
<HUAWEI> display poe power-state interface //POE供电

2.4 运行业务的检查

检查项	检查方法	评估标准
MAC地址表信息	display mac-address	MAC地址表信息正确
VLAN信息	display vlan	查看所有VLAN的基本信息
路由表信息	display ip routing-table	具有默认路由或者其他精确路由，便于故障时候可以远程定位对于处于一个网络中同一层次的设备，如果运行相同的路由协议，各设备上的路由条目应该相差不大(因为静态路由的配置差异，路由条目上可能存在一定差异)
OSPF邻居状态IS-IS邻居状态BGP邻居状态	display ospfpeerdisplay isispeerdisplay bgppeer	OSPF邻居状态：邻居状态“State”为“Full”或者”2-Way”IS-IS邻居状态：邻居状态“State”为“Up”BGP邻居状态：邻居状态“State”为“Established”
VRRP状态	display vrrpdisplay vrrpstatistics	备份组中的设备的VRRP状态“State”不能同时为“Master”
MSTP状态	display stpbrief	指定端口和根端口的“STP State”为“FORWARDING”
…	…	…

<HUAWEI> display igmp-snooping port-info //组播成员接口和路由器接口信息
<HUAWEI> display igmp-snooping statistics vlan //组播报文统计信息
<HUAWEI> display dhcp snooping user-bind all //DHCP Snooping绑定表
<HUAWEI> display mac-address //MAC地址表信息
<HUAWEI> display ip routing-table //路由表信息

2.5 故障信息查看命令

display diagnostic-information //基本信息
display device //设备信息
display interface //接口信息
display version //版本信息
display patch-information //补丁信息
display elabel //电子标签信息
display current-configuration 系统当前配置信息
display saved-configuration 系统保存的配置信息
display clock 时间信息
display trapbuffer 告警信息
display logbuffer 用户日志信息
display memory-usage 内存使用信息
display cpu-usage CPU使用情况

运维工作内容

1 对设备进行运维巡检(对机房的环境查看系统，网线，光纤，防火墙的设备是否存在安全风险)

2 对一些基本设备的割接处理 (比如防火墙，交换机，路有器)

3 对机房的设备进行一些系统上的维护(比如设备升级去设备官网找对应型号设备的补丁文件)

4 对在运行的项目中的故障进行处理 (比如 OSI 七层架构追层排错抓包分析)

5 对员工电脑的系统的安装与维护

6 对企业、组织或个人的资产进行规划、监督和管理

三网络排错思路

网络故障排错的方法

1> 重置重启重装解决90%的内容

2> OSI 参考模型定位法二层不通看交换三层不通看路由

分层法很简单，所有模型都遵循相同的基本前提：

当模型的所有低层结构工作正常时，它的高层结构才能正常工作。

一般建议在处理故障时，从参考模型自底向上进行故障排查。

3> 替换设备的方式来解决方式

替换法是检查硬件问题最常用的方法之一。

当怀疑是网线问题时，更换一根确定是好的网线试一试；当怀疑是接口模块有问题时，更换一个其它接口模块试一试。

4> 流量统计法

通常情况下，网络中业务流量的路径是在网络规划阶段就已经设计好的，

只需要知道受到网络故障影响的业务的流量往返路径，跟踪此路径，

逐步排除即可。

5>对比法

对比配置法是指对比正常状态与故障状态下的配置、软件版本、硬件型号等内容，检查两者之间的差异。

经验较少的网络故障排除人员在实践中会更多的使用到这种方法

6>分块处理发

管理部分(路由器名称、口令、服务、日志等)

端口部分(地址、封装、cost、认证等)

路由协议部分(静态路由、RIP、OSPF、BGP、路由引入等)

策略部分(路由策略、策略路由、安全配置等)

接入部分(Console登录、Telnet登录、拨号等)

其他应用部分(DNS、DHCP、VPN配置等)

7>分段处理法

数据包转发过程中可能经过多台路由器和物理链路，每段物理连接都有可能发生故障，因此分段处理的方法是有效的。

8> 镜像端口处理法

9> 设备上抓包

10> 分段处理法/分组处理法

11> 最后一招最短路径优先原则，从最近到远依次排错

在自己做项目的过程中遇到的错误

1>IP地址配置错误

2>子网掩码配置错误

3>Vlan接口模式配置错误

4>生成树协议在配置的过程中优先级配置错误

5>终端配置错误

6>没有关闭防火墙

7>防火墙出现乱码问题

8>DHCP 部署有问题

9>ACL 的流量出入接口接反了

10>配置自动链路聚合时没有选择主动端

11>DHCPSnoping功能没有开启

12>防火墙的管理口没有配置

13>IP地址冲突

14>双机热备组网问题

四企业项目改造

1 企业网络项目

项目背景:

由于企业业务不断扩大，涉及到的数据量也随之增加，而原有的设备已经使用了很长时间，导致信息化建设落后，无法满足企业业务的需求。同时，信息科主任反映核心交换机经常有端口无故不转发业务，这直接影响了企业的业务运营。为解决这些问题，企业需要进行信息化升级，包括更新设备、优化网络拓扑结构、建立健全的监控与维护体系。
