1、S-MLAG介绍

通过S-MLAG（Simple Multichassis Link Aggregation，简单跨设备链路聚合）功能将多台物理设备在聚合层面虚拟成一台设备实现简单的跨设备链路聚合，在服务器对接的场景中提供设备级冗余保护和流量负载分担。

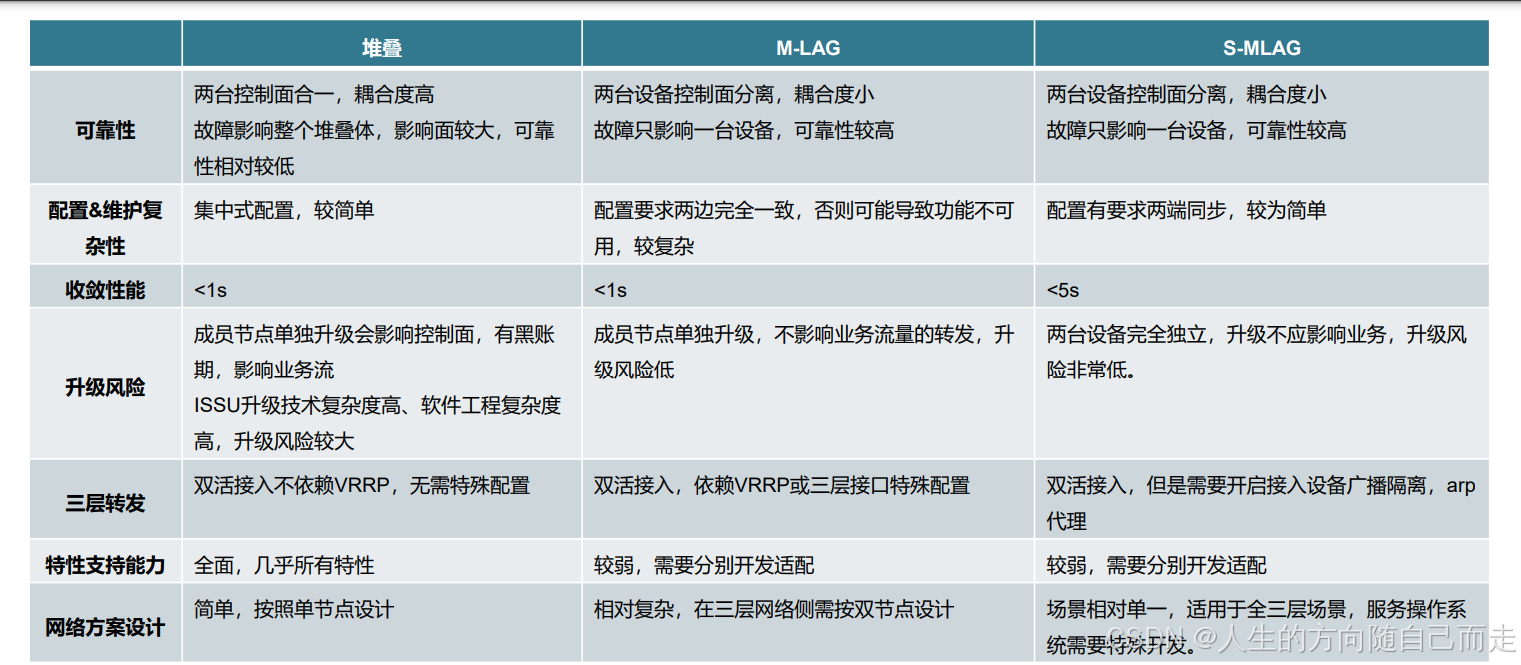

2、S-MLAG与IRF、M-LAG对比

项目	IRF	M-LAG	S-MLAG
控制面	· 所有成员设备控制面统一，集中管理 · 所有成员设备需要同步所有表项 · 成员设备之间必须有专用物理链路（IRF Link）	· 两台独立设备，控制平面解耦，运维风险降低 · 主要同步 MAC 表项/ARP表项/ND 表项 · 成员设备之间有互连链路 peer-link	· 两台独立设备，控制平面解耦，运维风险降低 · 不需要同步 MAC 表项/ARP 表项/ND 表项，使用 BGP 同步主机路由的方式实现类似表项同步的目的，并要求所有报文都由设备作三层转发（网关配置 ARP 代理、禁止服务器广播 ARP） · 成员设备之间没有互连链路即可实现双活，但要求服务器支持双发 ARP
版本升级	· 需要成员设备同步升级，或者主设备、从设备分开升级但操作较复杂 · 升级时业务中断时间 2s 左右	· 可独立升级，升级时业务中断时间小于 1s · 对于支持 GIR（Graceful Insertion and Removal，平滑插入和移除）的版本，可以做到不中断 .	可独立升级，升级时业务中断时间较小（例如：S6850 R6635版本中断时间为79毫秒）
配置管理	统一配置，统一管理，操作简单	独立配置，配置复杂度有所增加	独立配置，配置复杂度有所增加

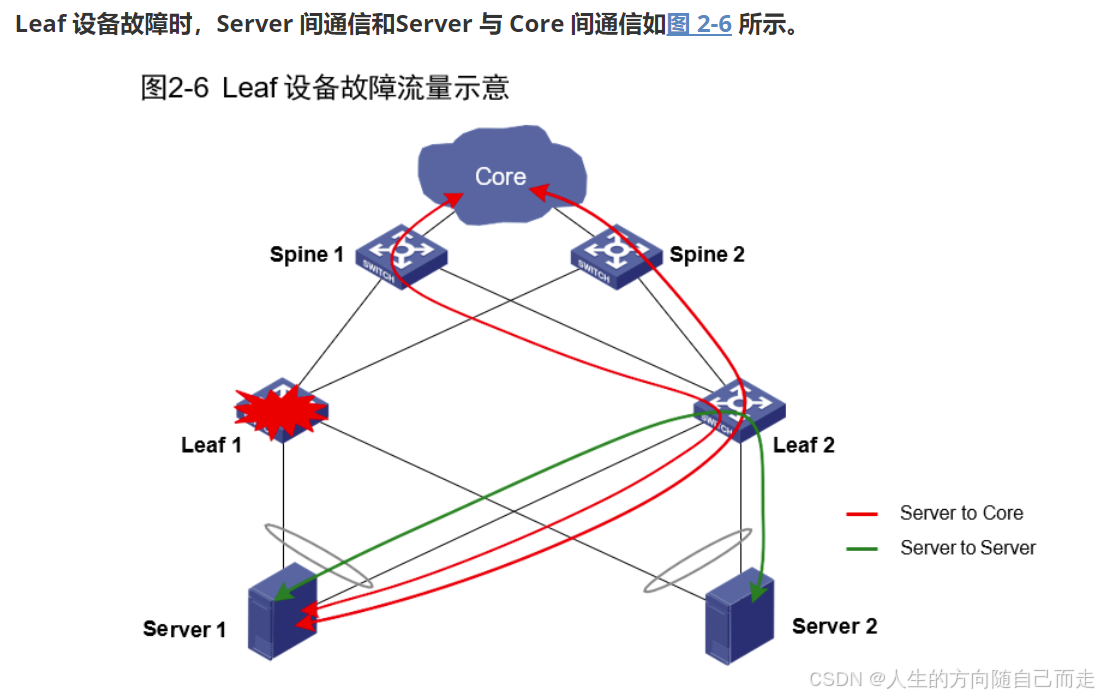

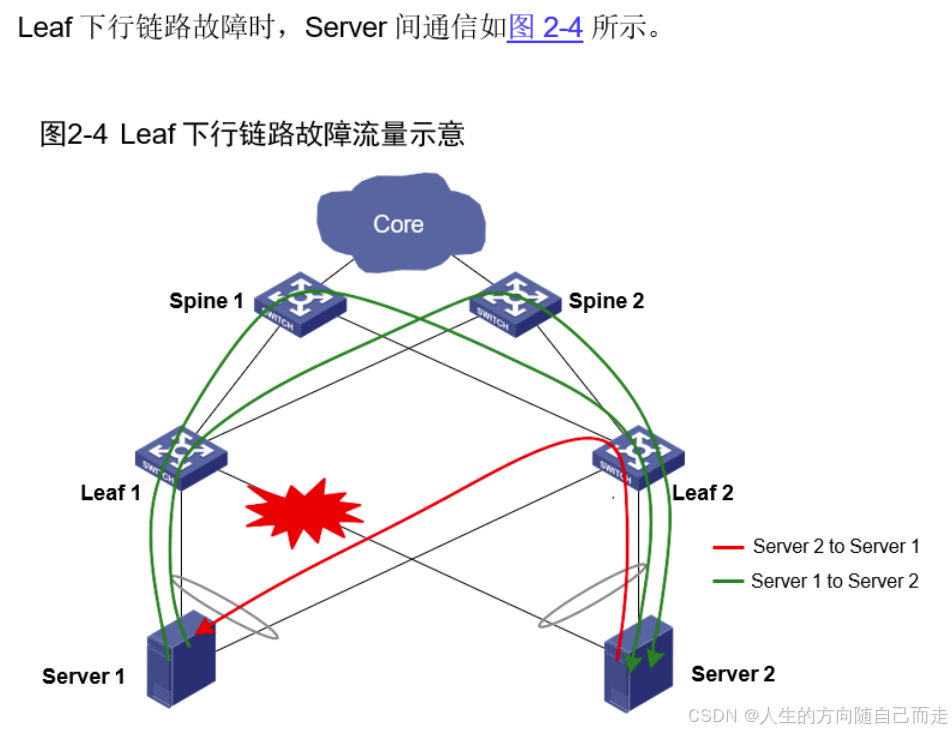

故障处理	IRF成员设备之间采用IRF 物理链路互连，一台成员设备连接服务器的链路故障时，服务器互访流量可以通过IRF物理链路绕行到对端成员设备转发	M-LAG设备之间采用peer-link 互连，一台M-LAG设备连接服务器的链路故障时，服务器互访流量可以通过peer-link绕行到对端	配置S-MLAG的设备之间没有互连链路，S-MLAG中的一台设备连接服务器的链路故障时，同组S-MLAG 连接的服务器互访的一半流量需要绕行上级设备

3、S-MLAG组网方案

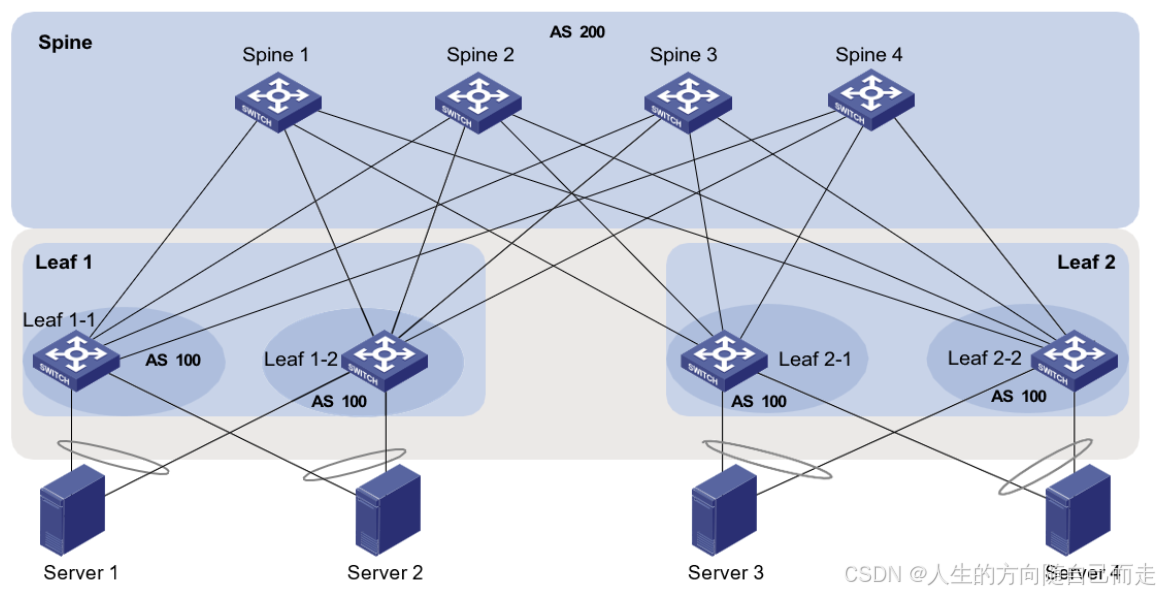

方案一：所有 Spine 设备配置同一 AS 号，所有 Leaf 设备配置同一 AS 号。

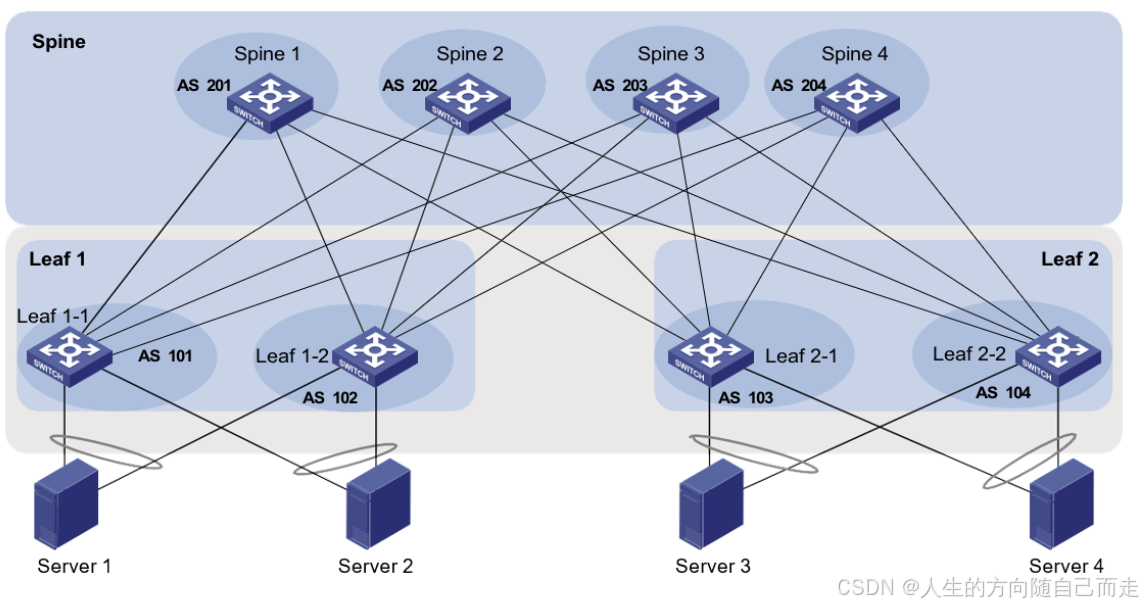

方案二：所有 Spine 设备、所有 Leaf 设备均配置不同的 AS 号。

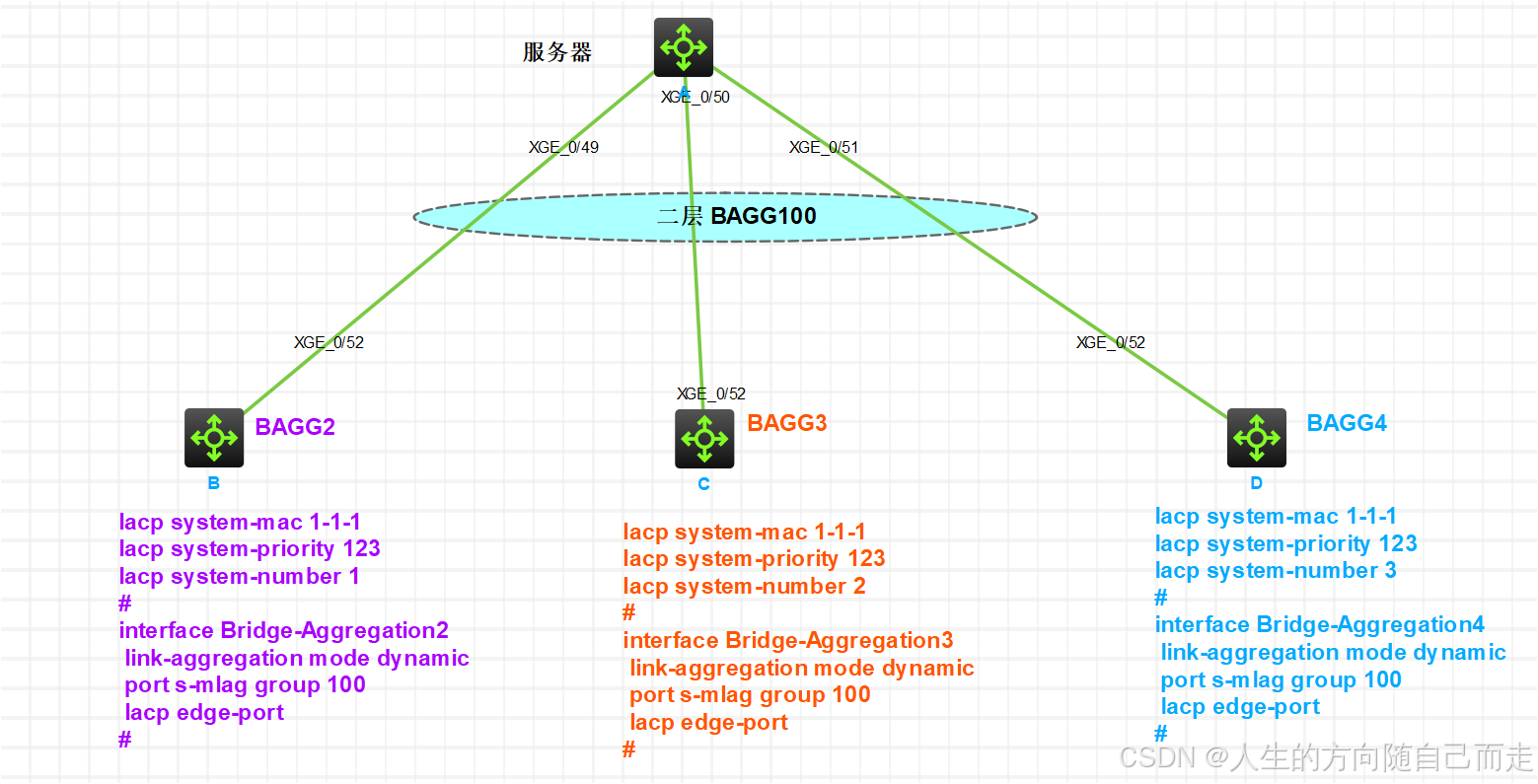

4、S-M-LAG流量模型

A配置
#
 interface Bridge-Aggregation100
 link-aggregation mode dynamic
 quit
 interface range name t1 interface Ten-GigabitEthernet 1/0/49 to Ten-GigabitEthernet 1/0/51
 port link-aggregation group 100
#
B配置
#
lacp system-mac 1-1-1
lacp system-priority 123
lacp system-number 1
#
interface Bridge-Aggregation2
 link-aggregation mode dynamic
 port s-mlag group 100
#
C配置
lacp system-mac 1-1-1
lacp system-priority 123
lacp system-number 2
#
interface Bridge-Aggregation3
 link-aggregation mode dynamic
 port s-mlag group 100
#
D配置
lacp system-mac 1-1-1
lacp system-priority 123
lacp system-number 3
#
interface Bridge-Aggregation4
 link-aggregation mode dynamic
 port s-mlag group 100
#

服务器配置

B配置
#
lacp system-mac 1-1-1
lacp system-priority 123
lacp system-number 1
#
interface Bridge-Aggregation2
 link-aggregation mode dynamic
 lacp edge-port
 port s-mlag group 100
#
C配置
lacp system-mac 1-1-1
lacp system-priority 123
lacp system-number 2
#
interface Bridge-Aggregation3
 link-aggregation mode dynamic
  lacp edge-port
 port s-mlag group 100
#
D配置
lacp system-mac 1-1-1
lacp system-priority 123
lacp system-number 3
#
interface Bridge-Aggregation4
 link-aggregation mode dynamic
  lacp edge-port
 port s-mlag group 100
#

<Sinp-A>display  link-aggregation verbose
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Port Status: S -- Selected, U -- Unselected, I -- Individual
Port: A -- Auto port, M -- Management port, R -- Reference port
Flags:  A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,
        D -- Synchronization, E -- Collecting, F -- Distributing,
        G -- Defaulted, H -- Expired

Aggregate Interface: Bridge-Aggregation100
Creation Mode: Manual
Aggregation Mode: Dynamic
Loadsharing Type: Shar
Management VLANs: None
System ID: 0x8000, 18c0-a9cf-0400
Local:
  Port                Status   Priority Index    Oper-Key               Flag
  XGE1/0/49           S        32768    1        1                      {ACDEF}
  XGE1/0/50           S        32768    2        1                      {ACDEF}
  XGE1/0/51           S        32768    3        1                      {ACDEF}
Remote:
  Actor               Priority Index    Oper-Key SystemID               Flag
  XGE1/0/49(R)        32768    16385    50100    0x7b  , 0001-0001-0001 {ACDEF}
  XGE1/0/50           32768    32769    50100    0x7b  , 0001-0001-0001 {ACDEF}
  XGE1/0/51           32768    49153    50100    0x7b  , 0001-0001-0001 {ACDEF}
<Sinp-A>


<Sinp-A>display  link-aggregation  summary
Aggregation Interface Type:
BAGG -- Bridge-Aggregation, BLAGG -- Blade-Aggregation, RAGG -- Route-Aggregation, SCH-B -- Schannel-Bundle
Aggregation Mode: S -- Static, D -- Dynamic
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Actor System ID: 0x8000, 18c0-a9cf-0400

AGG        AGG   Partner ID              Selected  Unselected  Individual  Share
Interface  Mode                          Ports     Ports       Ports       Type
--------------------------------------------------------------------------------
BAGG100    D     0x7b  , 0001-0001-0001  3         0           0           Shar
<Sinp-A>

<leaf-B>display  link-aggregation summary
Aggregation Interface Type:
BAGG -- Bridge-Aggregation, BLAGG -- Blade-Aggregation, RAGG -- Route-Aggregation, SCH-B -- Schannel-Bundle
Aggregation Mode: S -- Static, D -- Dynamic
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Actor System ID: 0x7b, 18ba-1b56-0100

AGG        AGG   Partner ID              Selected  Unselected  Individual  Share
Interface  Mode                          Ports     Ports       Ports       Type
--------------------------------------------------------------------------------
BAGG2      D     0x8000, 18c0-a9cf-0400  1         0           0           Shar
<leaf-B>display  link-aggregation ve
<leaf-B>display  link-aggregation verbose
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Port Status: S -- Selected, U -- Unselected, I -- Individual
Port: A -- Auto port, M -- Management port, R -- Reference port
Flags:  A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,
        D -- Synchronization, E -- Collecting, F -- Distributing,
        G -- Defaulted, H -- Expired

Aggregate Interface: Bridge-Aggregation2
Creation Mode: Manual
Aggregation Mode: Dynamic
Loadsharing Type: Shar
Management VLANs: None
System ID: 0x7b, 0001-0001-0001
Local:
  Port                Status   Priority Index    Oper-Key               Flag
  XGE1/0/52(R)        S        32768    16385    50100                  {ACDEF}
Remote:
  Actor               Priority Index    Oper-Key SystemID               Flag
  XGE1/0/52           32768    1        1        0x8000, 18c0-a9cf-0400 {ACDEF}
<leaf-B>


<leaf-C>display  link-aggregation verbose
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Port Status: S -- Selected, U -- Unselected, I -- Individual
Port: A -- Auto port, M -- Management port, R -- Reference port
Flags:  A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,
        D -- Synchronization, E -- Collecting, F -- Distributing,
        G -- Defaulted, H -- Expired

Aggregate Interface: Bridge-Aggregation3
Creation Mode: Manual
Aggregation Mode: Dynamic
Loadsharing Type: Shar
Management VLANs: None
System ID: 0x7b, 0001-0001-0001
Local:
  Port                Status   Priority Index    Oper-Key               Flag
  XGE1/0/52(R)        S        32768    32769    50100                  {ACDEF}
Remote:
  Actor               Priority Index    Oper-Key SystemID               Flag
  XGE1/0/52           32768    2        1        0x8000, 18c0-a9cf-0400 {ACDEF}
<leaf-C>


<leaf-D>display  link-aggregation verbose
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Port Status: S -- Selected, U -- Unselected, I -- Individual
Port: A -- Auto port, M -- Management port, R -- Reference port
Flags:  A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,
        D -- Synchronization, E -- Collecting, F -- Distributing,
        G -- Defaulted, H -- Expired

Aggregate Interface: Bridge-Aggregation4
Creation Mode: Manual
Aggregation Mode: Dynamic
Loadsharing Type: Shar
Management VLANs: None
System ID: 0x7b, 0001-0001-0001
Local:
  Port                Status   Priority Index    Oper-Key               Flag
  XGE1/0/52(R)        S        32768    49153    50100                  {ACDEF}
Remote:
  Actor               Priority Index    Oper-Key SystemID               Flag
  XGE1/0/52           32768    3        1        0x8000, 18c0-a9cf-0400 {ACDEF}
<leaf-D>

5、交换机可靠性专题汇总

技术	可靠性	优点	缺点	配置&维护指导	升级指导	三层转发支持	特征支持能力	网络方案设计
STP	基础环路防护，收敛慢（30-50秒）	简单易部署，广泛兼容	收敛慢，无法负载均衡	需手动优化根桥，避免复杂拓扑	无需特殊升级，兼容旧版本	不支持	仅支持基本生成树功能	小型网络，拓扑简单场景14
RSTP	快速收敛（1-10秒）	兼容STP，收敛速度提升	单生成树实例，无法多业务隔离	检查设备兼容性，优化端口角色	平滑升级，需验证协议兼容性	不支持	支持快速端口状态切换	中型网络，需快速收敛但无需多实例1
MSTP	多实例冗余，收敛较快（秒级）	多实例负载分担，兼容RSTP/STP	配置复杂，需规划Region和实例映射	统一Region配置，避免实例冲突	需同步所有设备Region配置	不支持	支持多VLAN实例，灵活业务隔离	大型分层网络，多VLAN负载均衡15
IRF2	虚拟化堆叠，高可用性	简化管理，统一控制面，带宽聚合	堆叠链路单点故障风险，升级需重启	确保堆叠线缆冗余，固件版本一致	需整堆叠停机升级，版本强一致性	支持（虚拟化后）	支持跨设备链路聚合，IPv4/IPv6双栈	数据中心/园区核心，统一管理需求15
IRF3.1	灵活拓扑（链式/环形），高扩展性	跨设备聚合，支持链式堆叠	硬件依赖性强，扩展性有限（≤4台）	限制堆叠设备数量，避免长链路延迟	支持部分热升级，需硬件兼容性验证	支持（分布式转发）	支持CPO硅光技术，低时延（1.085μs）37	分支/边缘网络，简化布线场景19
DRNI	分布式冗余，亚秒级收敛	控制面统一，无单点故障	需专用互联链路，同型号硬件限制	互联链路延迟≤10ms，硬件同型号	需同步升级主备设备，避免版本差异	支持（网关级）	支持SRv6、零丢包技术，IPv6+增强18	金融/数据中心核心，高可靠性需求15
M-LAG	多厂商兼容，Active-Active转发	异构网络兼容，控制面独立	依赖BFD检测，配置参数需一致	主备协商参数（如BFD间隔）需严格同步	需分步升级，确保控制面兼容性	不支持（依赖三层网关）	支持智能无损网络，负载均衡优化1	多厂商环境，混合组网场景15
S-MLAG	逻辑单设备管理，快速收敛（毫秒级）	简化配置，支持SDN/自动化	需全系列华三设备支持	确保软件版本兼容性，统一逻辑配置	支持热升级，需全设备同步	支持（集成三层）	支持AI运维、路径导航负载均衡（利用率95%）5	新一代数据中心，超低延迟及云化架构

技术指导	核心配置逻辑	关键配置命令示例	验证与调试方法	典型配置场景示例	常见配置错误及规避
STP	基于端口阻塞防环路	[Switch] stp enable	display stp	小型单核心网络：	根桥未指定导致次优路径
		[Switch] stp mode stp	display stp brief	- 手动指定核心交换机为根桥	→ 规避：强制设置优先级（stp priority 0）
		[Switch] stp root primary	检查根桥选举及端口角色（Root/Designated）
RSTP	快速端口状态切换（Discarding/Learning）	[Switch] stp mode rstp	display stp interface GigabitEthernet1/0/1	中型办公网络：	非边缘端口误配置导致临时环路
RSTP	快速端口状态切换（Discarding/Learning）	[Switch-GigabitEthernet1/0/1] stp edged-port enable	观察端口状态切换时间（<1秒）	- 接入层端口启用边缘端口（连接终端）	→ 规避：仅对终端端口启用edged-port
MSTP	多实例映射（VLAN-to-Instance）	[Switch] stp region-configuration	display stp region-configuration	多业务隔离网络：	Region配置不一致导致实例失效
		[Switch-mst-region] instance 1 vlan 10-20	检查Region名称、Revision号一致性	- 实例1映射VLAN 10-20（数据业务）	→ 规避：全网统一Region名称、Revision号
				- 实例2映射VLAN 30-40（语音）
IRF2	堆叠成员绑定（物理端口+堆叠卡）	[Switch] irf member 1 priority 32	display irf	数据中心核心层：	堆叠版本不一致导致分裂
		[Switch] irf-port 1/1	display irf topology	- 2台S12500堆叠，40G堆叠链路（捆绑4*10G）	→ 规避：升级前使用install activate-file同步固件
		port group interface Ten-GigabitEthernet1/0/53	检查成员状态及堆叠链路带宽聚合
IRF3.1	链式堆叠（无需专用堆叠卡）	[Switch] irf-port 1/1	display irf configuration	分支连锁门店：	堆叠链路带宽不足（如仅1*10G）
IRF3.1	链式堆叠（无需专用堆叠卡）	port group interface Ten-GigabitEthernet1/0/49 to Ten-GigabitEthernet1/0/50	验证链式拓扑（最大4节点）	- 4台S5130链式堆叠，通过普通光纤互联	→ 规避：至少2*10G捆绑或单端口25G
DRNI	双主控冗余+Keepalive链路	[Switch] drni group 1	display drni consistency	金融核心网：	Keepalive链路延迟>10ms导致脑裂
		peer-link interface Bridge-Aggregation 1	检查DRNI组状态及表项同步	- 两台S9827通过2*100G互联，Keepalive链路独立（IP可达）	→ 规避：专用物理链路或低延迟VPN
		keepalive ip destination 10.1.1.2 source 10.1.1.1
M-LAG	跨设备LACP协商（控制面独立）	[SwitchA] m-lag system-number 1	display m-lag peer	混合云接入层：	BFD检测间隔不匹配（如一端100ms，一端200ms）
		[SwitchA] interface Bridge-Aggregation 10	display lacp m-lag consistency	- 华三S6800与第三方交换机通过M-LAG对接	→ 规避：统一BFD参数（min-tx-interval 100）
		m-lag group 1
S-MLAG	逻辑单设备管理（SDN集中控制）	[Switch] smlag enable	display smlag status	云数据中心：	SDN控制器未同步配置模板
		[Switch] smlag isis peer 192.168.1.1	display smlag neighbor	- 两台CR16000-F通过S-MLAG提供Underlay网络，对接VXLAN Overlay	→ 规避：使用iMC或SeerEngine统一下发策略
		smlag member interface Ten-GigabitEthernet1/0/1

STP、RSTP、MSTP	# Step 1: 全局启用STP并配置模式
	sysname Core-Switch
	stp enable # 全局开启生成树协议
	stp mode rstp # 模式切换为RSTP（可选stp/mstp）
	stp instance 0 priority 0 # 设置MSTI0实例优先级为0（根桥）

	# Step 2: 配置MSTP多实例（需全网一致）
	stp region-configuration
	region-name H3C_Region # 区域名称（必须全网相同）
	revision-level 1 # 修订号（必须全网相同）
	instance 1 vlan 10 to 20 # 实例1绑定VLAN 10-20
	instance 2 vlan 30 to 40 # 实例2绑定VLAN 30-40
	active region-configuration # 激活配置

	# Step 3: 端口角色优化
	interface GigabitEthernet1/0/1
	stp edged-port enable # 边缘端口（连接终端）
	stp port priority 16 # 端口优先级调整（0-240，步长16）
	stp cost 20000 # 手动指定路径开销（优先级高于自动计算）

	# Step 4: 根桥保护与BPDU过滤
	stp root-protection # 全局启用根桥保护
	interface GigabitEthernet1/0/2
	stp bpdu-filter enable # 过滤BPDU（仅用于边缘端口）

	# 验证命令
	display stp brief # 查看实例状态
	display stp abnormal-port # 检查异常阻塞端口
	display stp region-configuration # 确认MSTP区域一致性

IRF2	# 设备1（主设备）配置
	sysname IRF-Master
	irf member 1 priority 32 # 设置成员1优先级为32（默认1，越大越优）
	interface range Ten-GigabitEthernet1/0/49 to Ten-GigabitEthernet1/0/52
	shutdown # 先关闭物理端口（必须步骤！）
	irf-port 1/1 # 创建IRF逻辑端口1/1
	port group interface Ten-GigabitEthernet1/0/49 # 绑定物理端口
	port group interface Ten-GigabitEthernet1/0/50
	irf-port 1/2 # 创建IRF逻辑端口1/2
	port group interface Ten-GigabitEthernet1/0/51
	port group interface Ten-GigabitEthernet1/0/52
	irf-port-configuration active # 激活IRF配置
	save force # 强制保存配置
	reboot # 必须重启生效

	# 设备2（从设备）配置
	sysname IRF-Slave
	irf member 2 priority 1 # 从设备优先级设为默认值
	# 物理连接后自动加入堆叠，无需额外配置

	# IRF高级优化命令
	irf mac-address persistent timer 600 # MAC持久化时间（防分裂后MAC变化）
	irf auto-update enable # 开启固件自动同步
	irf link-delay 0 # 堆叠链路延迟检测（0表示立即检测）

	# 验证命令
	display irf # 查看堆叠成员状态
	display irf topology # 显示堆叠物理拓扑
	display irf configuration # 检查堆叠参数

DRNI	# 设备A配置
	sysname DRNI-A
	vlan 4094 # 创建专用Keepalive VLAN
	interface Vlan-interface4094
	ip address 10.1.1.1 255.255.255.0 # Keepalive接口IP

	# Step 1: 创建Peer-Link聚合组
	interface Bridge-Aggregation1 # 聚合组1用于Peer-Link
	link-aggregation mode dynamic # LACP动态模式
	port link-type trunk # 配置为Trunk类型
	port trunk permit vlan all # 允许所有VLAN通过

	# Step 2: 绑定物理端口到聚合组
	interface Ten-GigabitEthernet1/0/1
	port link-aggregation group 1
	interface Ten-GigabitEthernet1/0/2
	port link-aggregation group 1

	# Step 3: 配置DRNI组
	drni group 1
	peer-link interface Bridge-Aggregation1 # 绑定Peer-Link
	keepalive ip destination 10.1.1.2 source 10.1.1.1 vlan 4094 # Keepalive链路
	drni system-mac 0001-0001-0001 # 手动指定系统MAC（可选）
	drni system-number 1 # 本端设备编号（必须不同）

	# Step 4: 配置三层网关冗余
	interface Vlan-interface100
	ip address 192.168.100.1 255.255.255.0
	drni virtual-gateway 192.168.100.254 # 声明虚拟网关IP

	# 验证命令
	display drni consistency # 检查表项同步状态
	display drni peer # 查看对端设备状态
	display lacp system-id # 确认LACP系统ID一致性

S-MLAG	# Step 1: 全局启用S-MLAG
	sysname SMLAG-Node1
	smlag enable # 全局开启S-MLAG
	smlag isis peer 192.168.100.100 # SDN控制器地址（需可达）

	# Step 2: 配置逻辑设备成员
	smlag logical-device DEV_Cluster1 # 创建逻辑设备名称
	device-ip 10.1.1.1 # 本端管理IP
	peer-ip 10.1.1.2 # 对端管理IP
	topology ring # 逻辑拓扑类型（支持star/ring）

	# Step 3: 绑定物理端口到逻辑设备
	interface Ten-GigabitEthernet1/0/1
	smlag member DEV_Cluster1 # 绑定到逻辑设备
	lacp mode active # 启用主动LACP协商

	# Step 4: 配置三层路由标识
	interface LoopBack0
	ip address 10.1.1.1 255.255.255.255
	smlag router-id # 声明路由标识（需唯一）

	# Step 5: 高级策略配置（SDN联动）
	smlag sdn-policy AUTO_LOADSHARE # 引用SDN负载策略
	path-selection latency-based # 基于延迟的路径选择
	traffic-steering ai-optimized # 启用AI流量调度

	# 验证命令
	display smlag status # 显示S-MLAG全局状态
	display smlag logical-device # 查看逻辑设备详情
	display smlag traffic-statistics # 流量负载统计

M-LAG	#------------------ 华三侧配置（设备A） ------------------
	sysname H3C-MLAG-A
	# Step 1: 全局启用M-LAG
	m-lag system-number 1 # 本端系统编号（必须唯一）

	# Step 2: 创建M-LAG聚合组
	interface Bridge-Aggregation10 # 聚合组编号（两端需一致）
	link-aggregation mode dynamic # 动态LACP模式
	port link-type trunk # 配置为Trunk类型
	port trunk permit vlan 10 20 # 允许业务VLAN
	m-lag group 10 # 绑定M-LAG组编号

	# Step 3: 物理端口加入聚合组
	interface Ten-GigabitEthernet1/0/1
	port link-aggregation group 10
	lacp mode active # 主动发送LACP报文

	# Step 4: 配置BFD快速检测（与对端设备同步）
	bfd session mlag-peer bind peer-ip 192.168.1.2 source-ip 192.168.1.1
	discriminator local 1
	discriminator remote 2
	min-tx-interval 100 # 发送间隔100ms
	min-rx-interval 100
	detect-multiplier 3 # 检测倍数（3次超时判定DOWN）

	# Step 5: 配置Keepalive链路（三层互通）
	m-lag keepalive ip destination 192.168.1.2 source 192.168.1.1 vrf mgmt
	interval 1000 # 保活报文间隔1秒
	timeout 3 # 超时3秒触发切换

	#------------------ 第三方交换机配置（以Cisco为例） ------------------
	interface Port-channel10
	description M-LAG to H3C
	mode active # LACP主动模式
	switchport trunk allowed vlan 10,20

	interface TenGigabitEthernet1/0/1
	channel-group 10 mode active

	#------------------ 验证命令 ------------------
	display m-lag peer # 查看M-LAG对端状态
	display lacp m-lag consistency # 检查聚合组一致性
	display bfd session # 验证BFD检测状态

配置手册
irf member 1 priority 32	设置成员设备1的IRF优先级为32（越高越优先成为Master）
interface range name irf1 interface FortyGigE1/0/53 to FortyGigE1/0/54	将40G接口53-54加入逻辑组irf1，用于IRF端口绑定
irf-port 1/1	创建IRF逻辑端口1/1，
port group interface FortyGigE1/0/53 or 1/0/54	并绑定物理接口53或54
irf-port-configuration active	激活IRF端口配置
save fore	强制保存配置并重启设备使IRF生效
reboot	重启
#
irf member 1 renumber 2	将成员1的编号修改为2（需重启生效）
#
lldp global enable	全局启用LLDP协议（用于自动发现邻居设备）
pex group 1	创建PEX（横向虚拟化）组1
#
interface Bridge-Aggregation100	进入逻辑聚合接口（Bridge-Aggregation）100的配置视图
pex-capability enable group 1	在该聚合接口上启用 PEX（横向虚拟化）能力，并绑定到PEX组1。
pex associate slot 100	将当前聚合接口与虚拟槽位100关联。
link-aggregation mode dynamic	设置聚合接口的链路聚合模式为动态聚合（默认使用LACP协议）
stp edged-port	将该聚合接口配置为STP边缘端口。
#
<Sysname> system-view [Sysname] pex system-working-mode auto	交换机默认的模式 auto
#
[Sysname] pex system-working-mode pex	交换机默认的模式 PEX
<Sysname> system-view
[Sysname] probe
[Sysname-probe] display system internal pex upstreamport	显示PEX（Port Extender）横向虚拟化网络的上行端口状态信息（内部诊断命令）。
#
interface Bridge-Aggregation120 pex	在逻辑聚合接口 Bridge-Aggregation120 上启用 PEX（Port Extender，端口扩展器）功能，将该接口配置为横向虚拟化（PEX）的扩展端口。
pex-capability enable group 1	在该聚合接口上启用 PEX（横向虚拟化）能力，并绑定到PEX组1。
pex associate slot 120	将当前聚合接口与虚拟槽位100关联。
link-aggregation mode dynamic	设置聚合接口的链路聚合模式为动态聚合（默认使用LACP协议）
stp edged-port	将该聚合接口配置为STP边缘端口。
#
<HX-IRF-S7000E-Mater>display device	显示设备硬件信息，包括成员设备（IRF堆叠中）、槽位号、型号、运行状态、软件版本等。
#
特色配置
[HX-IRF-S7000E-Mater-Bridge-Aggregation100]pex local-forwarding	开启PE设备本地转发
[HX-IRF-S7000E-Mater-Bridge-Aggregation100]pex persistent-forwarding	开启PEX设备下线后的报文转发功能
[HX-IRF-S7000E-Mater]switchto pex slot 100	从父设备远程到子设备的信息
[HX-IRF-S7000E-Mater]save pex-configuration	在父设备上保存PEX独立支持特性的配置文件
[HX-IRF-S7000E-Mater]pex idle-cascade delete	删除空闲的级联接口
维护指南
<HX-IRF-S7000E-Mater>display irf configuration	显示当前设备的IRF配置参数，包括成员编号、优先级、域ID、IRF端口绑定等。
<HX-IRF-S7000E-Mater>display irf	显示IRF堆叠的全局状态信息，包括成员列表、角色、堆叠拓扑状态等。
<HX-IRF-S7000E-Mater>display irf link	显示IRF堆叠链路的详细信息，包括物理端口状态和IRF逻辑端口绑定关系。
<HX-IRF-S7000E-Mater>display irf topology	以图形化方式显示IRF堆叠的物理连接拓扑结构。
<HX-IRF-S7000E-Mater>display irf with-peer-device	显示与当前设备通过IRF连接的对端设备详细信息
<HX-IRF-S7000E-Mater>display device	显示设备信息
<HX-IRF-S7000E-Mater>display device manuinfo	显示电子标签信息
<HX-IRF-S7000E-Mater>display pex topology	显示拓扑信息
<HX-IRF-S7000E-Mater>display lldp neighbor-information list	显示本设备和对端设备的连接信息
