黑马程序员——javase进阶——day13——黑马云盘

目录：

1. 需求说明
2. 概要设计
   1. 服务端实现
   2. 客户端实现
3. 详细设计
   1. 技术选型
   2. 协议定义
      1. 协议介绍
      2. 自定义协议
      3. 协议的封装
   3. 功能接口的定义
      1. 文件浏览
      2. 文件上传
      3. 文件下载
   4. 基础架构
      1. 服务端架构
      2. 客户端架构
4. 开发实战

1.需求说明

• 实现一个乞丐版云盘。
• 云盘项目包含客户端和服务端，通过客户端可以查看网盘内容，可以下载网盘中的文件，上传文件到网盘中



网盘内容功能：已写过

//获取给定目录下的文件内容
File类提供一个方法： File[]  listFiles()  //当前目录下所有内容

 上传文件功能：已讲解

网络编程课堂案例

下载网盘中的文件：未完成

黑马云盘系统：

• 通过客户端，查看服务端上的文件或目录

• 通过客户端，把服务端本地文件下载到客户端

• 通过客户端，把客户端本地文件上传到服务端

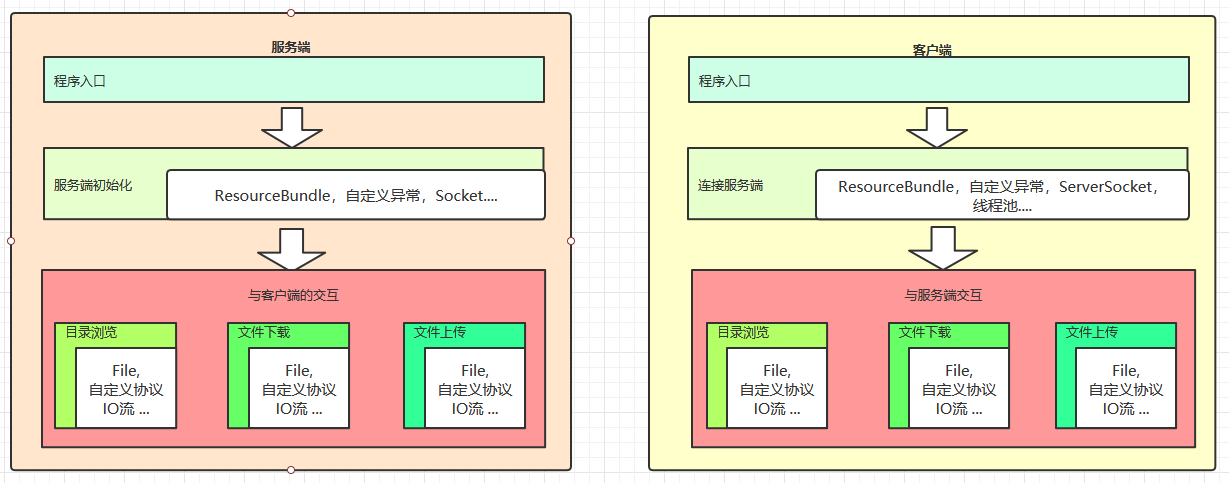

2.概要设计

服务端实现

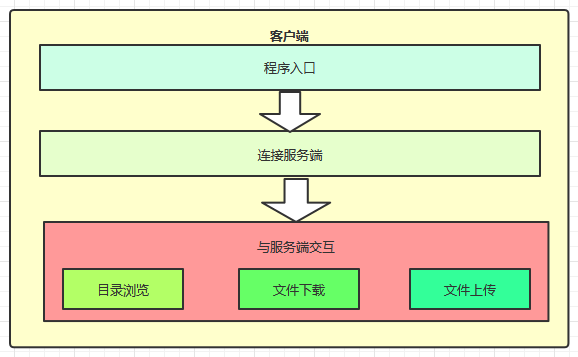

客户端实现

3.详细设计

技术选型

1. 使用TCP编程技术实现客户端和服务端的开发，完成文件上下传的功能

2. 自定义客户端和服务端之间的通讯协议

3. 服务端多线程技术，实现高并发访问

4. 自定义异常维护业务安全

5. 使用JDK现有的API完成相关业务

   1. Socket，ServerSocket网络编程

   2. File文件类

   3. IO流相关类

   4. ResourceBundle配置文件读取

      • 读取当前项目中src目录下的.properties配置文件



协议定义

协议介绍

协议就是客户端和服务端通讯双方共同遵守的规定。

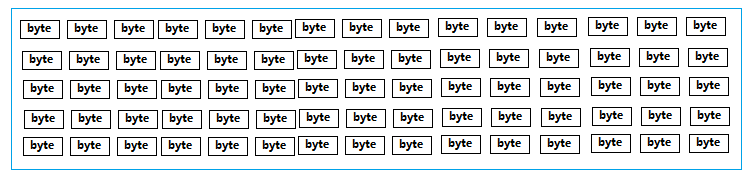

TCP协议是区分客户端服务端的一个比较底层的协议，传输的数据是字节码数据，如下

当客户端连接服务端后，若要上传一个文件到服务端。直接将文件数据传给服务端，那么服务端该如何识别这个数据呢。对于服务端来讲收到的都是字节数据，服务端该如何识别客户端的操作意图，如果是上传文件，那么文件的类型是什么，文件的名字是什么等等信息。

怎样让双方在沟通时理解对方的信息呢？

我们可以把要发送给对方的数据前加一行描述信息，我们可以称为头信息。这个头信息包含了我要干什么，我的数据有哪些属性等信息，发头信息后再把具体的数据发送给对方。这样对方先把头信息获取，知道了我要做什么操作，发送过来的数据是是什么有什么数据，再接收具体的数据，就搞定了。

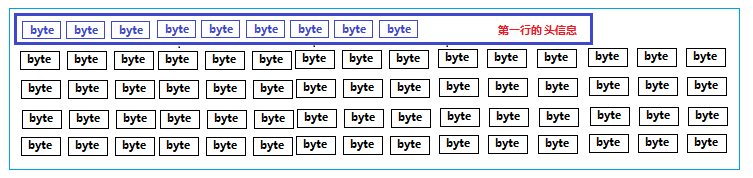

加了头信息的数据如下：



自定义协议

我们约定双方发送数据前要先发送一个头信息，如下

type=操作类型,fileName=文件名,status=操作状态,message=说明信息\r\n

说明：第一行头信息要和数据分开，用行分隔符分开即可，每个信息使用 key=value键值对表示，么个信息使用逗号分隔

• type：操作类型，对应的值可以是如下：

scan：表示浏览目录操作
upload：表示上传操作
download：表示下载操作

下载操作示例：
type=download

• fileName：要浏览操作文件的文件名

下载文件“美女.jpg”示例：

•  status：操作状态

表示服务端收到客户端请求后回复操作状态，ok表示成功，failed表示失败

•  message：说明信息

其他附加说明信息



一次文件下载的示例：

客户端发送请求：

type=download,fileName=root/美女.jpg,status=null,message=null\r\n

服务端响应请求：

• 成功

type=download,fileName=root/美女.jpg,status=ok,message=null\r\n
01010101010010美女数据010100101001010

•  失败

type=download,fileName=root/美女.jpg,status=failed,message=文件不存在！\r\n

协议的封装

• 为了方便协议的定义和解析，我们可以使用面向对象的思想进行封装成一个类，Protocol

// 把协议封装成一个类
public class Protocol {
    //协议数据
    private String type;    // 操作类型
    private String fileName;// 操作文件
    private String status;  // 操作状态
    private String message; // 说明信息

    /**
     * 操作类型
     */
    public static class Type {
       public static final String  SCAN="scan";//浏览
       public static final String  UPLOAD="upload";//浏览
       public static final String  DOWNLOAD="download";//浏览
    }

    /**
     * 操作状态
     */
    public static class Status {
       public static final String  OK="ok";//成功
       public static final String  FAILED="failed";//失败
    }

  //省略其他构造器及getter/setter
}

自定义协议：客户端和服务端两端程序之间交互的一种固定格式

• 客户端：

  • 发送自定义协议：Type=操作功能,FileName=文件名或目录名,Status=交互状态,Message=状态消息

    • 自定义协议，就一个拼接的字符串

• 服务端：

  • 接收自定义协议：客户端发送的自定义协议

    • 大白话：接收客户端发送的字符串

  • 解决自定义协议

    • 把字符串进行切割，取出自己需要的内容

功能接口的定义

• 这里的接口，指定的是服务端暴露出来的功能。比如文件浏览功能，只要按照该接口指定的方式传输数据，就能完成功能了。

文件浏览

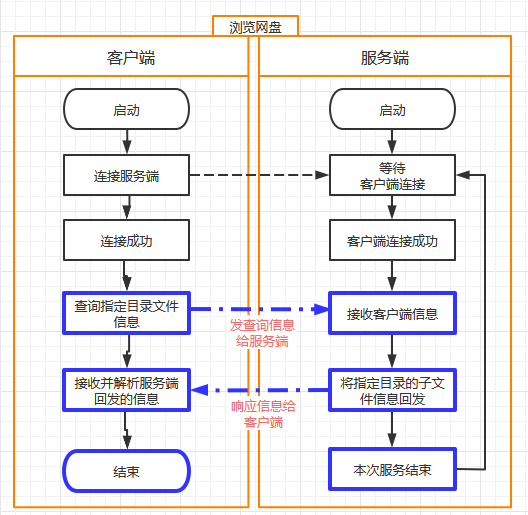

• 客户端与服务端的交互流程



数据交互

请求：客户端 ---> 服务端

type=scan,fileName=需要浏览的目录,status=null,message=null\r\n

响应： 服务端 --->客户端

• 成功：

type=scan,fileName=需要浏览的目录,status=ok,message=null,
xxx  xxxxxx       //File类型   File的名字
目录  目录名
文件  文件名

•  失败：

type=scan,fileName=null,status=failed,message=目录不存在，只能浏览当前子目录,
#没有后续数据

 失败的原因，就是服务端没有对应的目录，无法遍历。

文件上传

• 文件上传交换流程



数据交互

请求：客户端 ---> 服务端

type=upload,fileName=要上传的文件,status=null,message=null,

 注意：文件要体现在服务端的位置。客户端看到的文件都是基于服务端某一个文件夹而存在的，我们把这个文件夹叫做root。 服务端开发时，可以任意指定一个合法的文件夹当做这个root。

响应： 服务端 --->客户端

• 成功

  告诉客户端，文件可以上传的

 type=upload,fileName=要上传的文件,status=ok,message=null,

 客户端收到信息后，继续上传文件信息，文件接收完毕后继续响应

 type=upload,fileName=要上传的文件,status=ok,message=文件上传成功,

失败

如果发现服务端已经存在该文件，提示客户端不要上传

 type=upload,fileName=要上传的文件,status=failed,message=文件已存在



文件下载

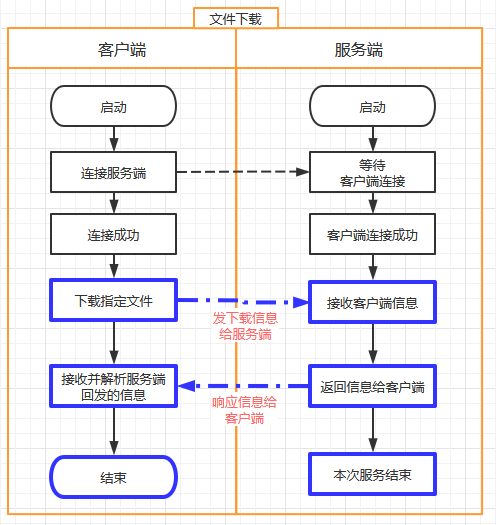

• 文件下载流程



数据交互

请求：客户端 ---> 服务端

type=download,fileName=下载的文件名,status=null,message=null,

响应： 服务端 --->客户端

• 成功

type=download,fileName=下载的文件名,status=ok,message=134448,
010101010010下载的文件字节数据010101010010100101001010010010010101....

• 需要将下载的文件字节数据保存到文件中

• 失败

type=download,fileName=下载的文件名,status=failed,message=文件不存在，请选择当前存在的子文件,

 只有协议数据，没有实际下载的文件数据



基础架构

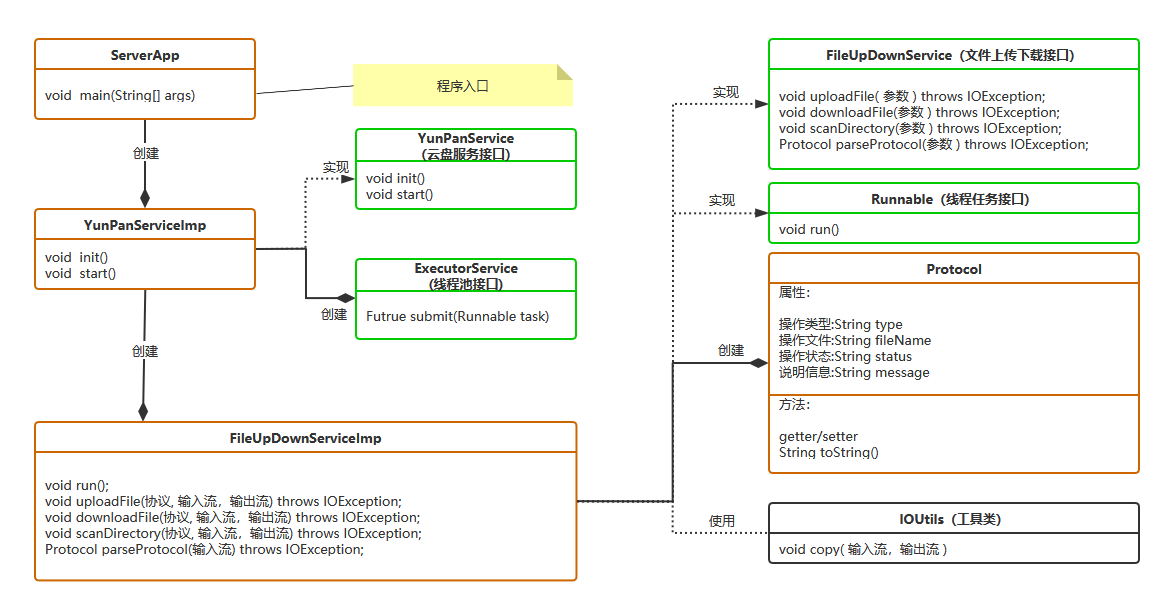

服务端架构

代码结构：

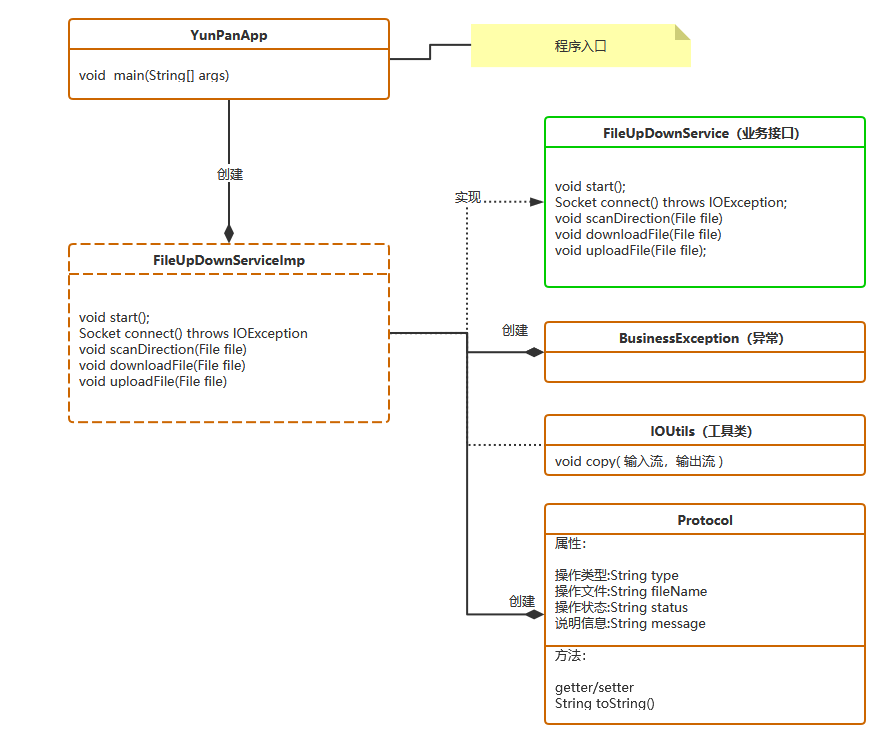

客户端架构

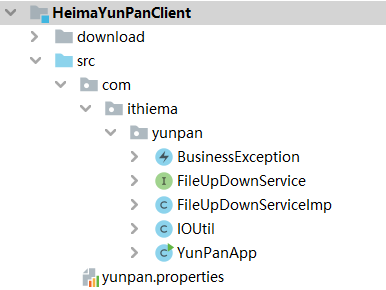

项目结构：



4.开发实战

基于资料中提供的基础框架代码，完成客户端和服务端的开发.
