【ct107d】开发版说明书

一．硬件部分

功能模块CT107D 单片机综合实训平台（以下简称实训平台）由以下基本功能模块组成

(1)单片机芯片

• 配置40脚51系列单片机插座
• 配置40脚AVR单片机插座

(2)显示模块

• 配置路LED输出
• 配置8位8段共阳数码管
• 配置LCM1602和12860液晶接口

(3)输入/输出模块

• 配置4×4键盘矩阵，其中四个按键可通过跳线配置为独立按键
• 配置继电器、蜂鸣器
• 配置功率放大电路，驱动扬声器

(4)传感模块

• 配置红外一体头1838及红外发射管
• 配置一个霍尔传感器
• 配置光敏电阻
• 配置数字温度传感器DS18B20
• 配置超声波收发探头及相应的驱动电路

(5)电源

• USB和外接5V直流电源双电源供电

(6)通信功能

• 板载USB转串口功能，可以完成单片机与PC的串行通信
• 单总线扩展，可以外接其它单总线接口器件
• I2C总线，可以做I2C总线实验

(7)存储/IO扩展

• 配置8255扩展芯片
• 配置EEPROM芯片AT24C02

(8)程序下载

• 板载USB下载功能，不需要另外配备编程器
• 板载USB转串口功能，可以对支持串行下载功能的芯片进行程序下载

(9)A/D、D/A模块

• 配置PCF8591A/D、D/A芯片，内含8位4通道A/D转换、单通道D/A转换

(10)信号发生模块

• 配置一个555方波发生器，可以产生实验所需的200Hz到20Khz的方波信号

(11)其它

1. 配置信号放大模块，可以对输入的低电压模拟信号进行放大
2. 配置138译码器，可以做译码实验
3. 外设可以用存储器映射方式访问，也可以直接控制I/O口访问
4. 单片机全部端口可外接，方便系统扩展

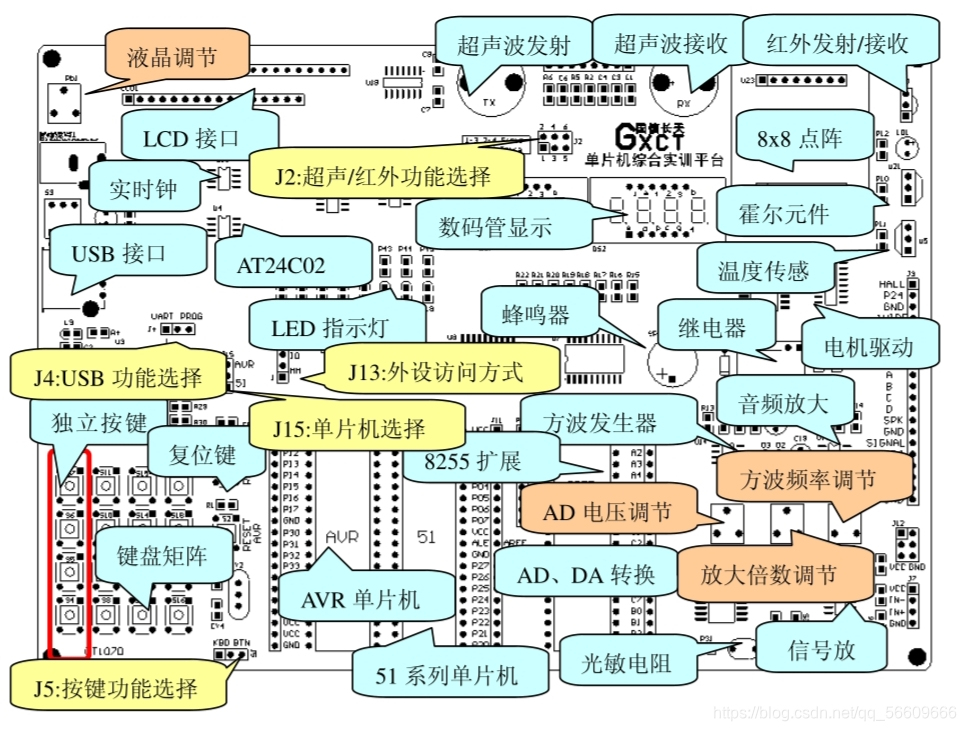

二．实训平台布局

三．跳线说明

5. 超声/红外功能选择跳线（J2）
   1、3 短接，2、4 短接：选择超声波测距功能
   5、3 短接，6、4 短接：选择红外发射/接收功能

6. 功能选择（J4）
   1、2 短接：选择UART 功能，USB 接口用作串行通信
   2、3 短接：选择PROG 功能，通过USB 接口对 AT89S52 编程

7. 按键功能选择（J5）
   1、2 短接：选择 4x4 键盘功能
   2、3 短接：选择 4 个独立按键功能

8. 1、2 短接：选择存储器映射方式
   2、3 短接：选择 I/O 口直接控制方式

9. 外设访问方式选择（J15）
   1、2 短接：选择 51 系列单片机
   2、3 短接：选择 AVR 系列单片机

四．电位器功能说明

1. 电位器 Rb1：用于调节液晶模块的显示清晰度
2. 电位器 Rb2：调节电压值，可以用于 A/D 输入
3. 电位器 Rb3：用于调节方波发生器的频率
4. 电位器 Rb4：用于调节信号放大模块的放大倍数

五．接口说明

单片机扩展接口如图所示，其中 00~07 对应单片机的 P0 口，P10~P17 对应单片机的P1 口，P20~P27 对应单片机的P2 口，P30~P37 对应单片机的P3 口，ALE 对应单片机的 ALE 管脚（ALE 管脚同时接载 Atmega16 单片机的AREF 管脚上）

输入输出接口如图 所示，其中： HALL：接霍尔器件的输出管脚P24：51 单片机的P24 管脚1WIRE：单线总线接口
MOT：直流电机驱动输出A、B、C、D：步进电机驱动输出SPK：外接扬声器
SIGNAL：方波发生器输出P34：51 单片机的P34 管脚A/D：模数转换输入 D/A：数模转换输出

信号放大接口如图 3 所示其中：
GND 和VCC 分别接地和电源IN+和 IN-分别接被放大信号的正负输入极

六．端口资源分配

（1）51 单片机 P0 端口

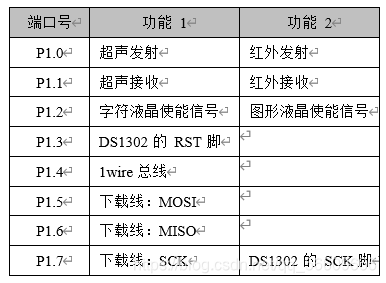

（2）51 单片机 P1 端口

（3）51 单片机 P2 端口

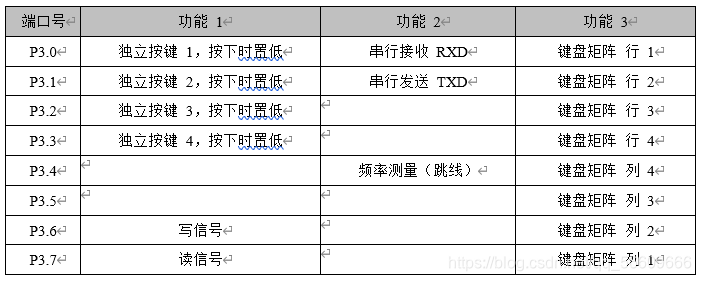

（4）51 单片机 P3 端口

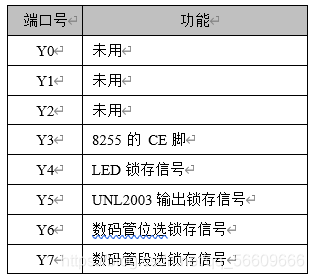

（5）138 译码器输出

（6）锁存器 U9 输出（接 UNL2003）

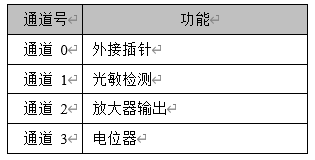

（7）A/D 输入通道
