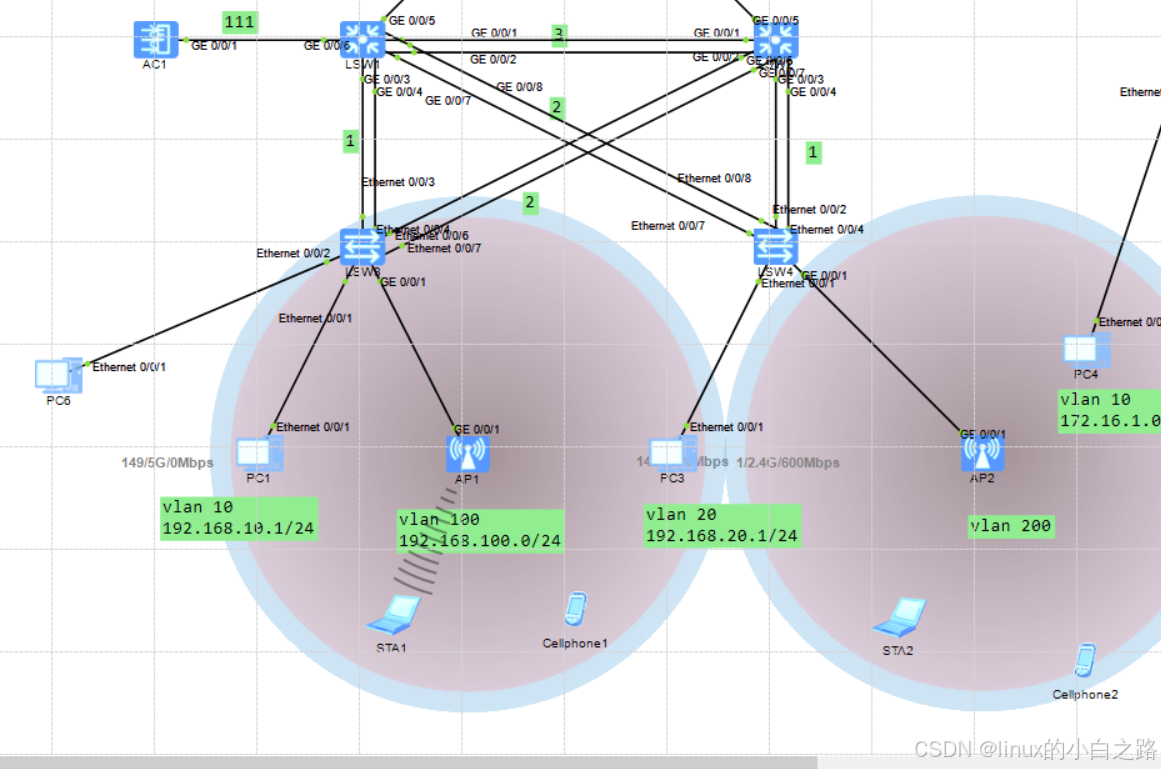

故障现象及拓扑图:

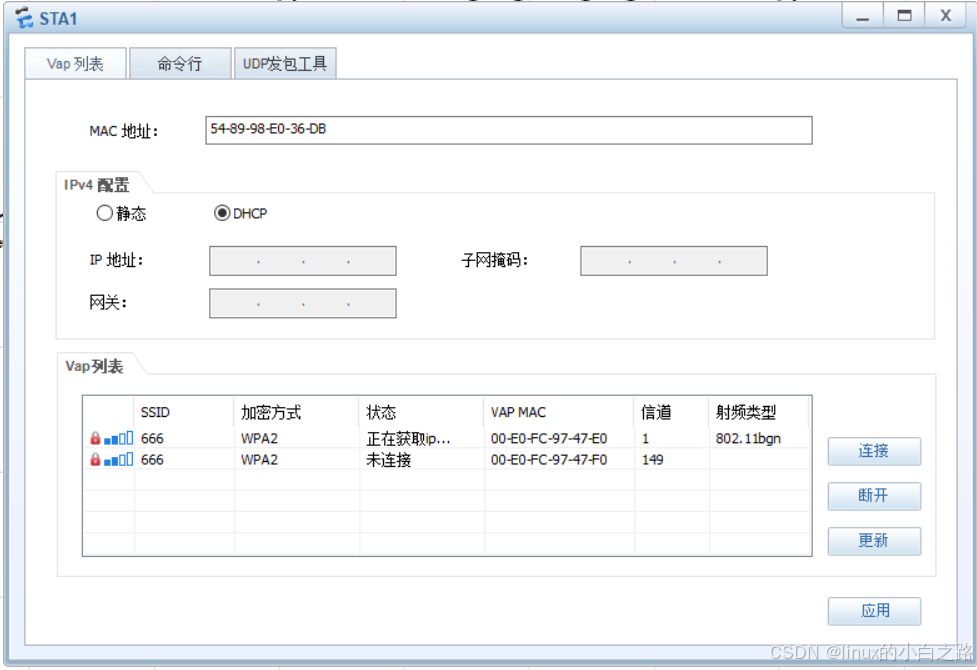

AP正常上线,无线用户一直无法成功获取IP地址
场景介绍:
LSW1作为核心交换机,为无线用户分配IP地址,AP1无线用户使用vlan 100,AP2无线用户使用vlan 200,AC管理APvlan号为111
故障问题:

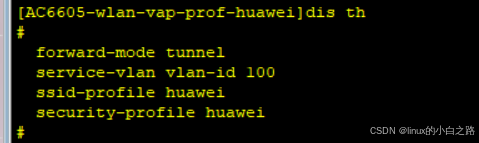

1.转发方式设置为了隧道转发,但AC上未创建业务vlan,无线用户的流量包通过隧道转发到了AC上,但因AC上没有创建该业务vlan号,所以无法成功获取地址
解决方法:
1.设置转发方式为直接转发
2.在AC上创建业务vlan号,并在与核心交换机的接口放行

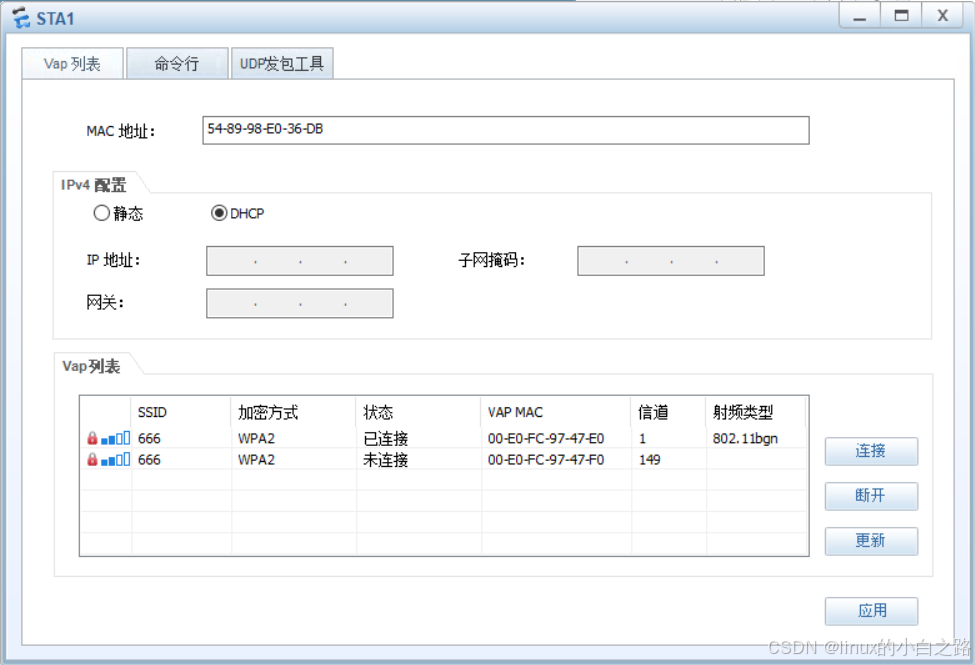

问题即可解决
