超详细！Apache+Tomcat+mod_jk搭建负载均衡集群

目录

 0.流程图：

1.集群环境：

2.Apache服务器安装httpd：

3.tomcat1服务器和tomcat2服务器安装jdk和Tomcat

4.tomcat1服务器和tomcat2服务器创建页面：

5.Apache服务器的mod_jk模块的安装：

6.查看是否mod_jk.so模块安装成功：

7.apache服务器配置jk模块，实现Apache整合tomcat：

8..tomcat1服务器和tomcat2服务器开启端口：

9..启动apache和tomcat测试：

10.Apache服务器上访问测试：

---

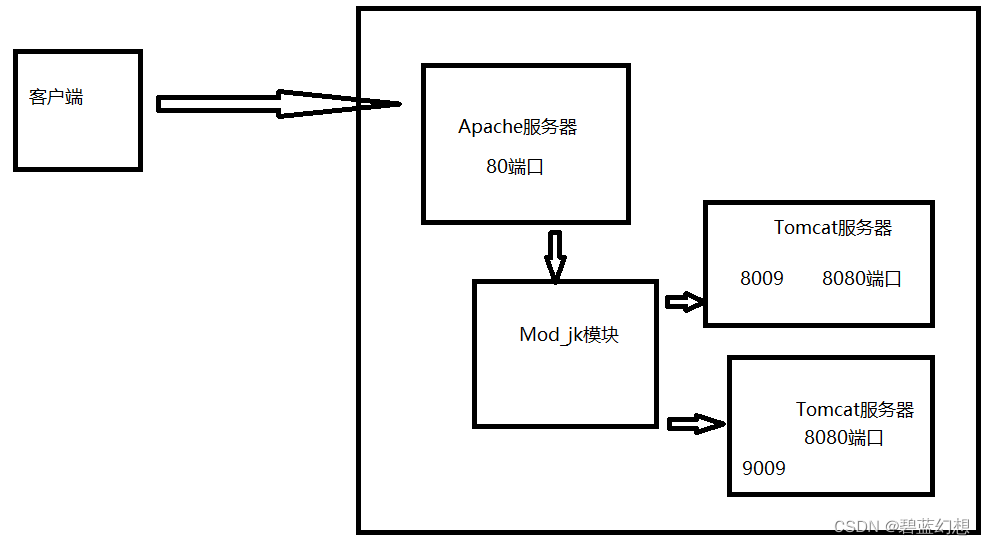

 0.流程图：



1.集群环境：

服务器	IP地址	端口	版本
Apache服务器	192.168.178.52	80	yum默认
tomcat1服务器	192.168.178.101	8080	apache-tomcat-8.5.20
tomcat2服务器	192.168.178.151	8080	apache-tomcat-8.5.20

2.Apache服务器安装httpd：

yum install -y httpd

# 静态页面
echo "<h1>static_page_from_apache</h1>" > /var/www/html/index.html
# 访问
http://192.168.178.52/

3.tomcat1服务器和tomcat2服务器安装jdk和Tomcat

jdk1.8和Tomcat的两种安装方式_碧蓝幻想的博客-CSDN博客

4.tomcat1服务器和tomcat2服务器创建页面：

# tomcat1的动态页面
echo "<h1>my_tomcat11111</h1>" > /usr/local/tomcat/webapps/ROOT/test.jsp
# 访问
http://192.168.178.101:8080/test.jsp

# tomcat2的动态页面
echo "<h1>my_tomcat22222</h1>" > /usr/local/tomcat/webapps/ROOT/test.jsp
# 访问
http://192.168.178.151:8080/test.jsp

5.Apache服务器的mod_jk模块的安装：

JK 是通过 AJP 协议与 Tomcat 服务器进行通讯的，Tomcat 默认的 AJP Connector 的端口是 8009

jk模块的三个配置文件	说明
httpd.conf	Apache 服务器的配置文件，用来加载 JK 模块以及指定 JK 配置文件信息
workers.properties	到 Tomcat 服务器的连接定义文件
uriworkermap.properties	URI 映射文件，用来指定哪些 URL 由 Tomcat 处理

wget -c https://dlcdn.apache.org/tomcat/tomcat-connectors/jk/tomcat-connectors-1.2.48-src.tar.gz --no-check-certificate

tar xf tomcat-connectors-1.2.48-src.tar.gz -C /usr/local/src/

cd /usr/local/src/tomcat-connectors-1.2.48-src/native/

yum install -y httpd-devel     # httpd-devel提供apxs命令

yum provides apxs

yum install gcc gcc-c++ make -y     # 编译需要编译环境

./configure --with-apxs=/usr/bin/apxs

./configure --with-apxs=/usr/bin/apxs

6.查看是否mod_jk.so模块安装成功：

[root@localhost native]# find / -name mod_jk.so
/usr/lib64/httpd/modules/mod_jk.so                 # make install后出现
/usr/local/src/tomcat-connectors-1.2.48-src/native/apache-2.0/.libs/mod_jk.so        # make后出现
/usr/local/src/tomcat-connectors-1.2.48-src/native/apache-2.0/mod_jk.so              # make后出现

7.apache服务器配置jk模块，实现Apache整合tomcat：

以下配置文件请删除字段后面的注释

cat << eof > /etc/httpd/conf.d/mod_jk.conf
LoadModule jk_module modules/mod_jk.so                       # 加载模块
JkWorkersFile conf/workers.properties                        # 指定mod_jk的配置文件之一workers.properties
JkLogFile /var/log/httpd/mod_jk.log                          # 指定mod_jk的日志
JkLogLevel info                                              # 日志级别
JkShmFile /var/log/httpd/mod_jk.shm                          # 配置jk日志内存共享
JkRequestLogFormat "%w %V %T"

# 将所有的请求转发给balancer处理
JkMount /*.jsp balancer

eof

# 到 Tomcat 服务器的连接定义文件
cat << eof > /etc/httpd/conf/workers.properties
#worker的变量
worker.list=balancer,jk_watcher,tomcat1,tomcat2

#tempalte 负载模板配置
worker.template.type=ajp13
#worker全局的重试次数，在apache服务器启动后，会最多尝试若干次连接这些负载均衡服务器，若连接不上则任务down掉
worker.retries=3

#balancer 负载配置
worker.balancer.type=lb
worker.balancer.balance_workers=tomcat1,tomcat2
worker.balancer.sticky_session=true

#tomcat1的配置
worker.tomcat1.port=8009
worker.tomcat1.host=192.168.178.101
worker.tomcat1.reference=worker.template
worker.tomcat1.activation=A
#worker.tomcat1.lbfactor=1    #lbfactor值越大，表示被分配的负载越大
#tomcat2 的配置
worker.tomcat2.port=9009
worker.tomcat2.host=192.168.178.151
worker.tomcat2.reference=worker.template
worker.tomcat2.activation=A
#worker.tomcat2.lbfactor=1    #lbfactor值越大，表示被分配的负载越大

#负载均衡监视器
worker.jk_watcher.type=status
worker.jk_watcher.read_only=false
worker.jk_watcher.mount=/jkStatus
eof

8..tomcat1服务器和tomcat2服务器开启端口：

注意此内容在 <Connector port="8080" protocol="HTTP/1.1"内

vim /usr/local/tomcat/conf/server.xml
# tomcat1修改内容
<Connector protocol="AJP/1.3"
               address="::1"
               port="8009"
               redirectPort="8443" />
.....
<Engine name="Catalina" defaultHost="localhost" jvmRoute="tomcat1">
# tomcat2修改内容
<Connector protocol="AJP/1.3"
               address="::1"
               port="9009"
               redirectPort="8443" />
.....
<Engine name="Catalina" defaultHost="localhost" jvmRoute="tomcat2">

9..启动apache和tomcat测试：

启动错误可能是因为配置文件字段后面的空格和注释

systemctl restart httpd

systemctl restart tomcat

10.Apache服务器上访问测试：

[root@localhost conf.d]# for i in {1..10..1};do curl http://192.168.178.52/test.jsp;done
<h1>my_tomcat22222</h1>
<h1>my_tomcat22222</h1>
<h1>my_tomcat22222</h1>
<h1>my_tomcat22222</h1>
<h1>my_tomcat22222</h1>
<h1>my_tomcat22222</h1>
<h1>my_tomcat11111</h1>
<h1>my_tomcat22222</h1>
<h1>my_tomcat11111</h1>
<h1>my_tomcat22222</h1>
