网工-网络层协议详解

一、网络层协议

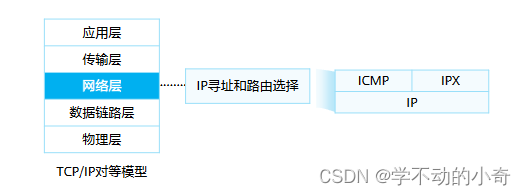

• 网 络 层 经 常 被 称 为 IP 层 。 但 网 络 层 协 议 并 不 只 是 IP 协 议 ， 还 包 括 ICMP （ Internet Control Message Protocol)协议、IPX（Internet Packet Exchange）协议等。

 二、IP协议

2.1 什么是IP协议

IP地址就像现实中的地址，可以标识网络中的一个节点，数据就是通过它来找到目的地。

• IP是Internet Protocol的缩写。 Internet Protocol本身是一个协议文件的名称，该协议文件的内容
非常少，主要是定义并阐述了IP报文的格式。经常被提及的IP，一般不是特指Internet Protocol这个协议文件本身，而是泛指直接或间接与IP协议相关的任何内容。

• IP地址在网络中用于标识一个节点（或者网络设备的接口）。
• IP地址用于IP报文在网络中的寻址。

2.1.1 IP协议的作用

• 为网络层的设备提供逻辑地址
• 负责数据包的寻址和转发

2.1.2 IP协议的版本

• IP协议有版本之分，分别是IPv4和IPv6。目前，Internet上的IP报文主要都是IPv4报文，但是逐步在向IPv6过渡。
▫ IPv4（Internet Protocol Version 4）协议族是TCP/IP协议族中最为核心的协议族。它工作在TCP/IP协议栈的网络层，该层与OSI参考模型的网络层相对应。
▫ IPv6（Internet Protocol Version 6）是网络层协议的第二代标准协议，也被称为IPng（IP Next Generation）。它是Internet工程任务组IETF（Internet Engineering Task  Force）设计的一套规范，是IPv4（Internet Protocol Version 4）的升级版本。

2.2 数据封装

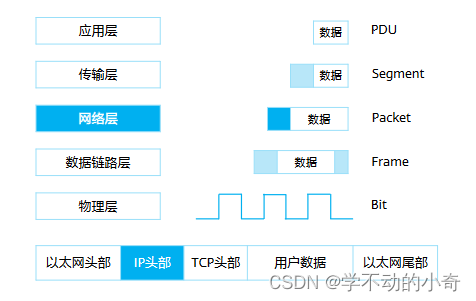

• 应用数据需要经过TCP/IP每一层处理之后才能通过网络传输到目的端，每一层上都使用该
层的协议数据单元PDU（Protocol Data Unit）彼此交换信息。不同层的PDU中包含有不同
的信息，因此PDU在不同层被赋予了不同的名称。
▫ 如上层数据在传输层添加TCP报头后得到的PDU被称为Segment（数据段）；数据段
被传递给网络层，网络层添加IP报头得到的PDU被称为Packet（数据包）；数据包被
传递到数据链路层，封装数据链路层报头和尾部得到的PDU被称为Frame（数据帧）；
最后，帧被转换为比特，通过网络介质传输。
▫ 这种协议栈逐层向下传递数据，并添加报头和报尾的过程称为封装。

2.3 IPv4报文格式（重要）

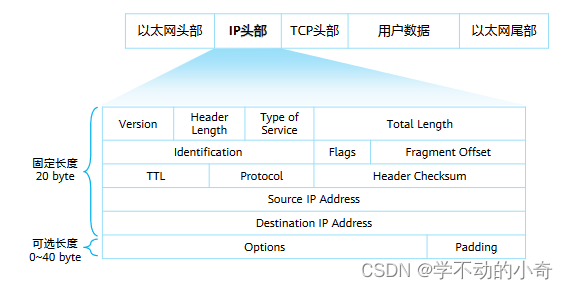

IP Packet（IP数据包），其包头主要内容如下：

Version：4 bit ，4：表示为ipv4；6：表示ipv6

Header Length：4bit，首部长度，如果不带Option字段，则为20，最长为60；

Type of Service：8 bit，服务类型。只有在QoS差分服务要求时，这个字段才起作用。（数据包的紧急程度有关，可以设置优先级转发排序）

Total Length：16 bit，总长度，整个IP数据包的长度。

Identification： 16bit，标识，分片重组时会用到该字段。（如果发送过来的多个数据包都进行分片，则需要该字段进行标识，区分分片后的数据属于哪个数据包，属于同一个包的的分片，标识相同）

Flags：3bit，标志位。（有三个二进制位，相当于三个开关，仅使用两个，

M（more）F位：=1时，代表一个大包的分片还没传完；

=0时，代表收到的这个分片是最后一个分片；

DF位=1时：代表禁止分片；

=0时，代表允许分片）

Fragment Offset：12bit，片偏移，分片重组时会用到该字段。（标识一个分片在原先数据包的位置）

Time to Live：8bit，生存时间。（数据在两个主机收发的过程中会经过多个路由器，每经过一个路由器，ttl会减1，总数为100，目的是防止网络搭建出现环路，当出现环路时，ttl会减为0，则将ttl为0的数据包丢掉，防止网络出现环路后，造成资源的浪费）
