详解灰度级形态学处理

灰度级形态学（Gray-level Morphology）是形态学图像处理在灰度图像上的扩展。与二值形态学（仅处理二值图像）不同，灰度级形态学直接处理灰度图像，能够保留图像的灰度信息，适用于更复杂的图像处理任务。以下是灰度级形态学的详细解析：

---

1. 基本概念

1.1 灰度图像

• 灰度图像的像素值表示亮度或强度，通常范围为 0（黑色）到 255（白色）。
• 灰度级形态学操作通过结构元素与灰度图像的交互，修改或提取图像的灰度特征。

1.2 结构元素（Structuring Element）

• 结构元素是形态学操作的核心工具，通常是一个小的矩阵，用于探测图像中的局部特征。
• 在灰度级形态学中，结构元素可以是平坦的（所有值相同）或非平坦的（值不同）。

---

2. 基本灰度级形态学操作

2.1 灰度腐蚀（Gray-level Erosion）

• 定义：腐蚀操作通过结构元素“缩小”图像中的亮区域，使图像变暗。

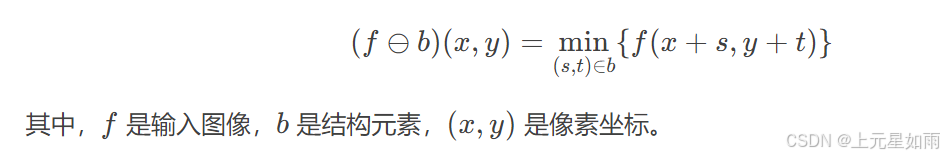

• 公式：

• 效果：
  • 去除小的亮细节。
  • 使亮区域收缩，暗区域扩展。

2.2 灰度膨胀（Gray-level Dilation）

• 定义：膨胀操作通过结构元素“扩展”图像中的亮区域，使图像变亮。

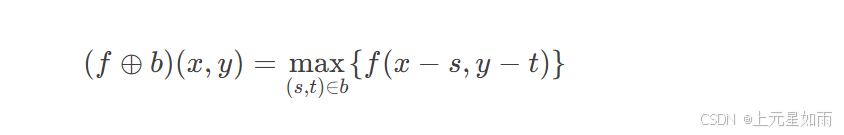

• 公式：

• 效果：
  • 填充小的暗细节。
  • 使亮区域扩展，暗区域收缩。

---

2.3 灰度开运算（Gray-level Opening）

• 定义：先腐蚀后膨胀。

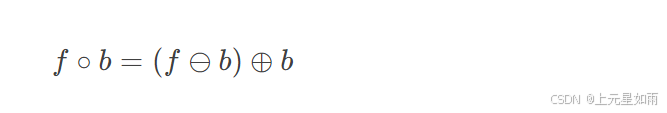

• 公式：

• 效果：
  • 去除小的亮细节。
  • 平滑亮区域边界，同时保持亮区域的基本形状。

2.4 灰度闭运算（Gray-level Closing）

• 定义：先膨胀后腐蚀。

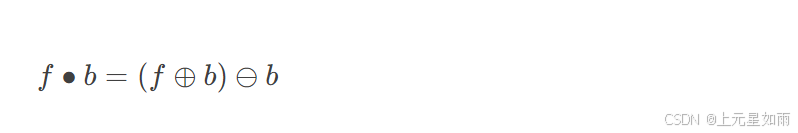

• 公式：

• 效果：
  • 填充小的暗细节。
  • 平滑暗区域边界，同时保持暗区域的基本形状。

---

3. 灰度级形态学的扩展操作

3.1 灰度形态学梯度（Gray-level Morphological Gradient）

• 定义：通过膨胀和腐蚀的差值来提取图像的边缘。
• 公式：

• 效果：
  • 突出图像的边缘和细节。

4. 灰度级形态学的应用

4.1 图像去噪

• 使用灰度开运算去除小的亮噪声。
• 使用灰度闭运算填充小的暗噪声。

4.2 边缘检测

• 使用灰度形态学梯度提取图像的边缘。

4.3 特征提取

• 使用灰度顶帽变换提取亮特征（如文字、目标区域）。
• 使用灰度底帽变换提取暗特征（如阴影、孔洞）。

4.4 图像增强

• 通过形态学操作增强图像的对比度和细节。

---

5. 灰度级形态学的实现工具

5.1 OpenCV

• 提供了灰度腐蚀、膨胀、开运算、闭运算等操作的函数：

  import cv2
  import numpy as np

  # 读取灰度图像
  image = cv2.imread('image.png', cv2.IMREAD_GRAYSCALE)

  # 定义结构元素
  kernel = np.ones((5, 5), np.uint8)

  # 灰度腐蚀
  eroded = cv2.erode(image, kernel)

  # 灰度膨胀
  dilated = cv2.dilate(image, kernel)

  # 灰度开运算
  opened = cv2.morphologyEx(image, cv2.MORPH_OPEN, kernel)

  # 灰度闭运算
  closed = cv2.morphologyEx(image, cv2.MORPH_CLOSE, kernel)


5.2 MATLAB

• 提供了灰度形态学操作的函数：

  % 读取灰度图像
  image = imread('image.png');

  % 定义结构元素
  se = strel('disk', 5);

  % 灰度腐蚀
  eroded = imerode(image, se);

  % 灰度膨胀
  dilated = imdilate(image, se);

  % 灰度开运算
  opened = imopen(image, se);

  % 灰度闭运算
  closed = imclose(image, se);


---

6. 灰度级形态学的优势与局限性

优势

• 能够直接处理灰度图像，保留图像的灰度信息。
• 适用于复杂的图像处理任务，如去噪、边缘检测、特征提取等。
• 结合结构元素的设计，可以灵活适应不同的应用场景。

局限性

• 计算复杂度较高，尤其是对于大尺寸结构元素。
• 对结构元素的选择敏感，不当的选择可能导致不理想的结果。

---

总结

灰度级形态学是形态学图像处理的重要扩展，能够直接处理灰度图像并保留图像的灰度信息。通过腐蚀、膨胀、开运算、闭运算等基本操作，可以实现去噪、边缘检测、特征提取等多种任务。结合扩展操作（如形态学梯度、顶帽变换等），可以进一步解决复杂的图像处理问题。灰度级形态学在医学影像、工业检测、计算机视觉等领域有广泛的应用。
