背靠背电压型变流器（B2B VSC）及其控制策略

1. 控制策略与标么值系统

2. 功率分配与负荷突变响应

SOP与SNOP的柔性互联特性

1. 定义与功能对比

2. 功率双向流动的实现

能量路由器的多端口管理

直流母线电压维持技术

负荷突变对暂态响应的影响

总结

📚2 运行结果

🎉3 参考文献

🌈4 Simulink仿真实现

⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能解答你胸中升起的一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

背靠背电压型变流器（B2B VSC）及其控制策略

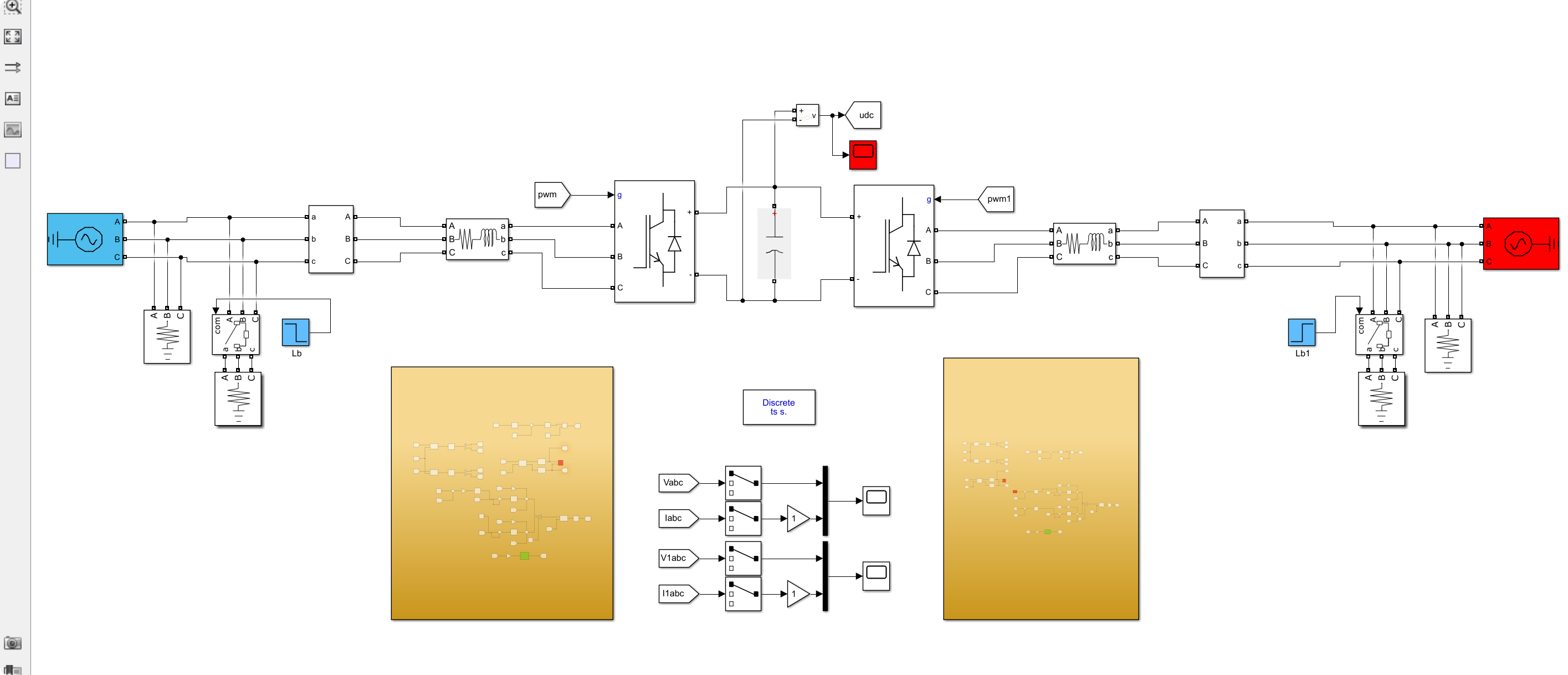

背靠背电压型变流器由两个电压源型换流器（VSC）通过直流母线连接构成，分别作为整流器和逆变器，实现交流-直流-交流的能量双向流动。其核心功能包括四象限运行、功率灵活调节和直流母线稳压。在用户提供的案例中，一次侧采用UdcQ控制（恒直流电压与无功控制），二次侧采用PQ控制（恒功率控制），功率基准值Sb=2MW，直流母线电压维持在1250V。

1. 控制策略与标么值系统

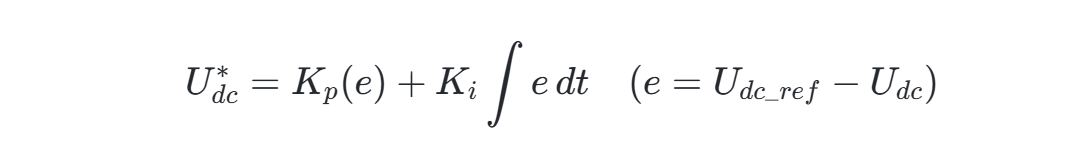

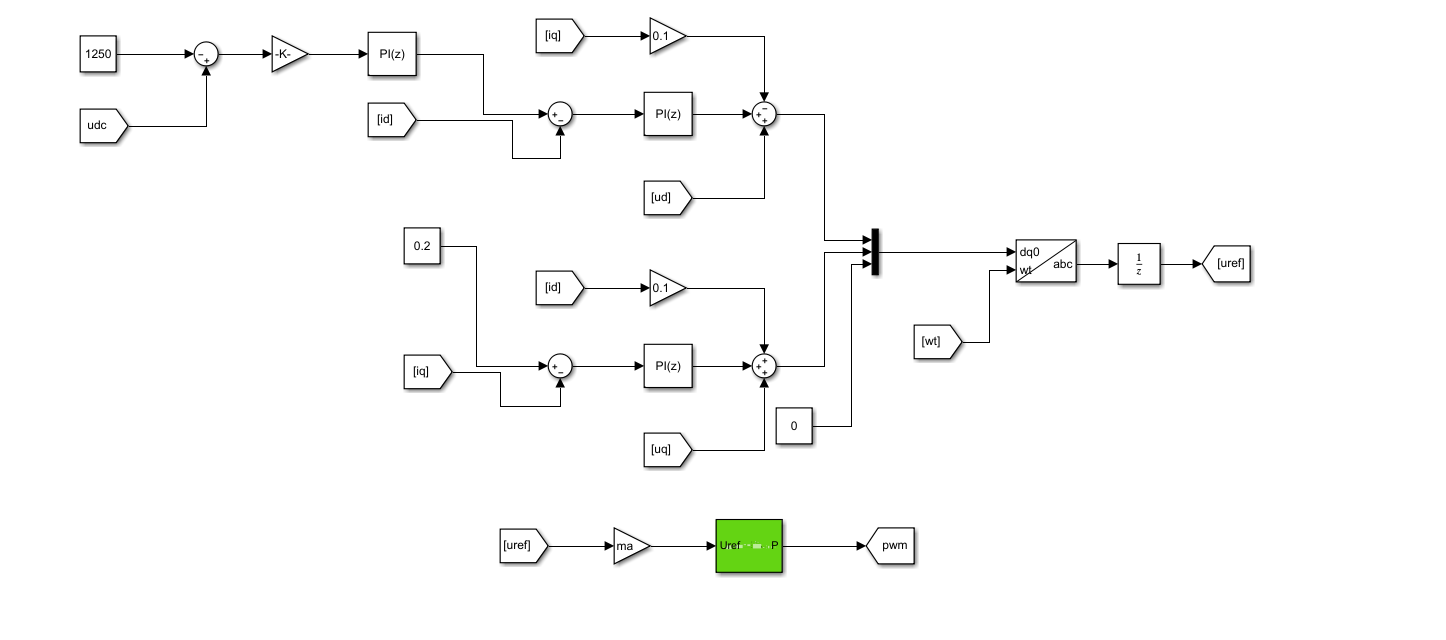

UdcQ控制：一次侧通过双闭环控制维持直流母线电压稳定（外环电压控制）并调节无功功率（内环电流控制）。其数学模型为：

其中，Udc_ref为1250V的设定值。

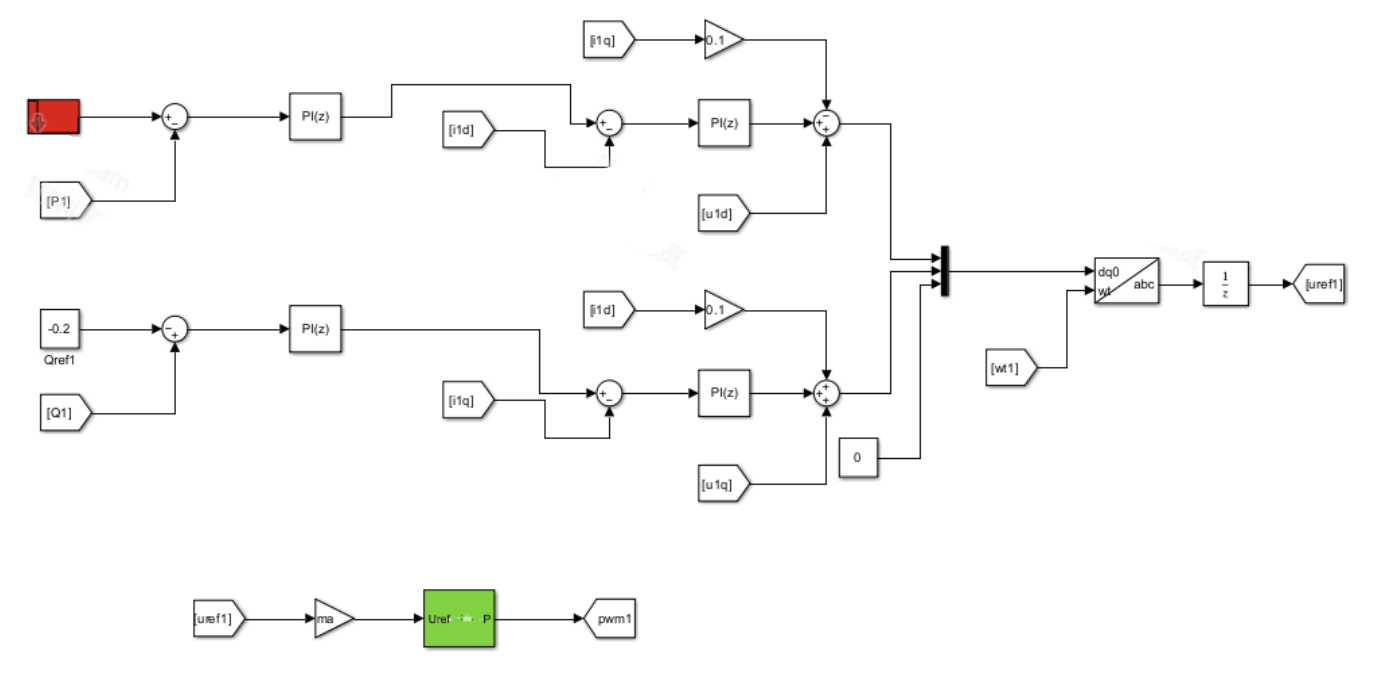

PQ控制：二次侧通过功率外环（跟踪有功/无功功率参考值）和电流内环（生成调制信号）实现功率精确调节。功率基准值Sb=2MW用于标么化系统参数，简化控制逻辑和参数整定。
四象限运行：通过调节二次侧有功功率参考值（Pref）和一二次侧无功功率参考值（Q1_ref、Q2_ref），实现功率双向流动。例如，二次侧Pref=2MW时，功率从二次侧流向一次侧；Pref=-4MW时，功率反向传输。

2. 功率分配与负荷突变响应

初始状态下，一次侧负荷5MW，二次侧负荷1MW，二次侧向一次侧传输2MW，实现功率均匀分配。此时，一次侧净功率为5MW-2MW=3MW，二次侧净功率为1MW+2MW=3MW，满足标么值系统的平衡要求。

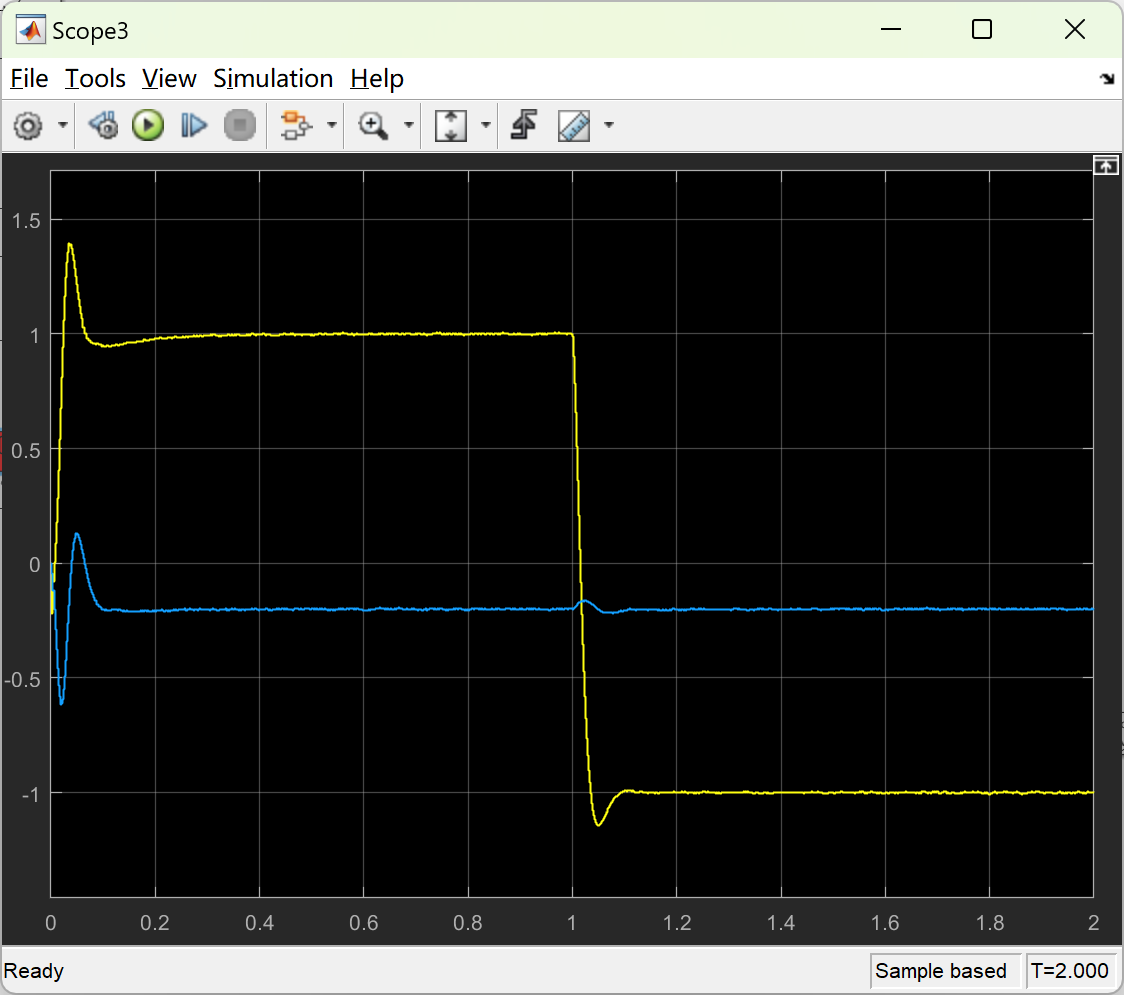

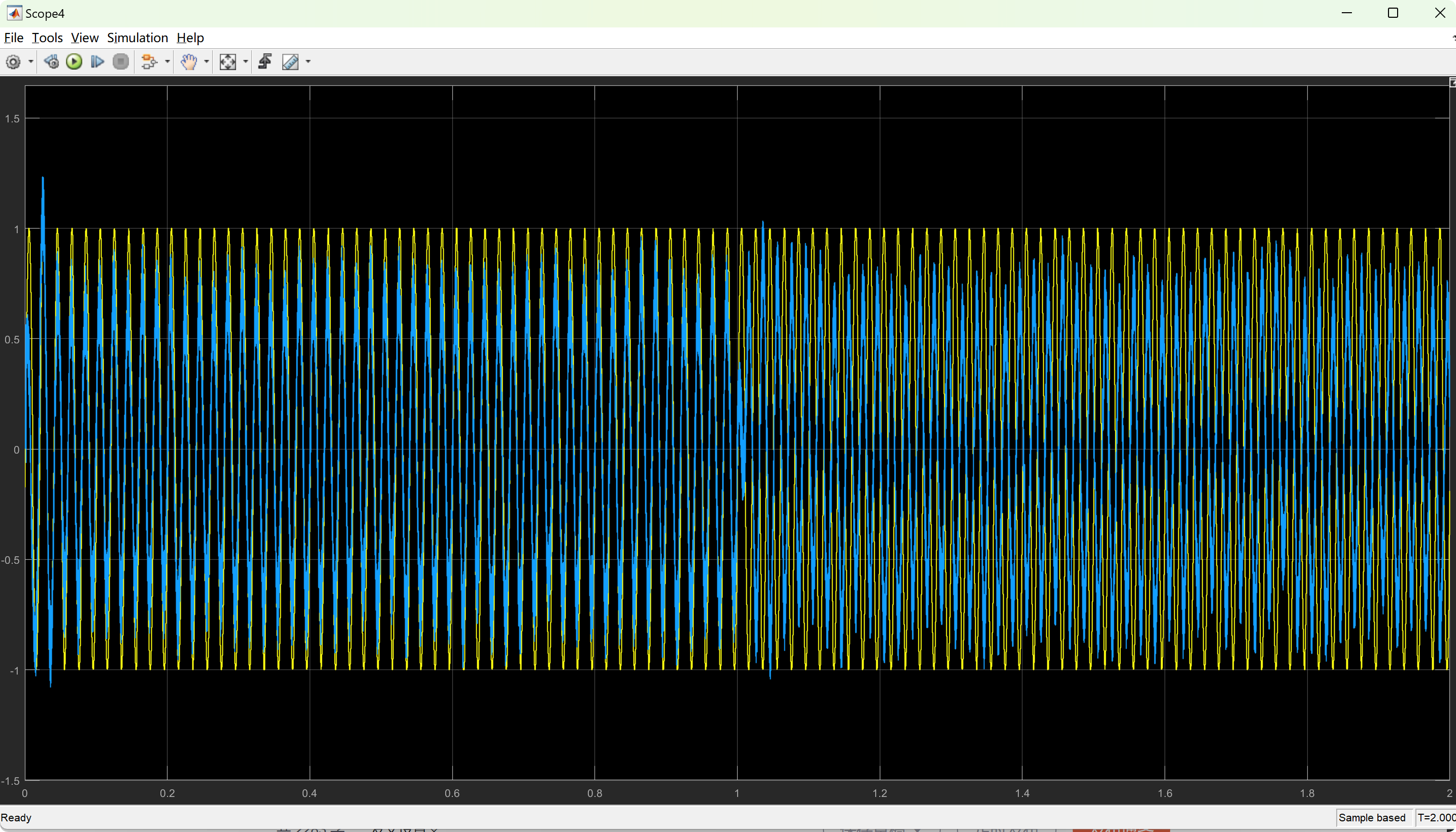

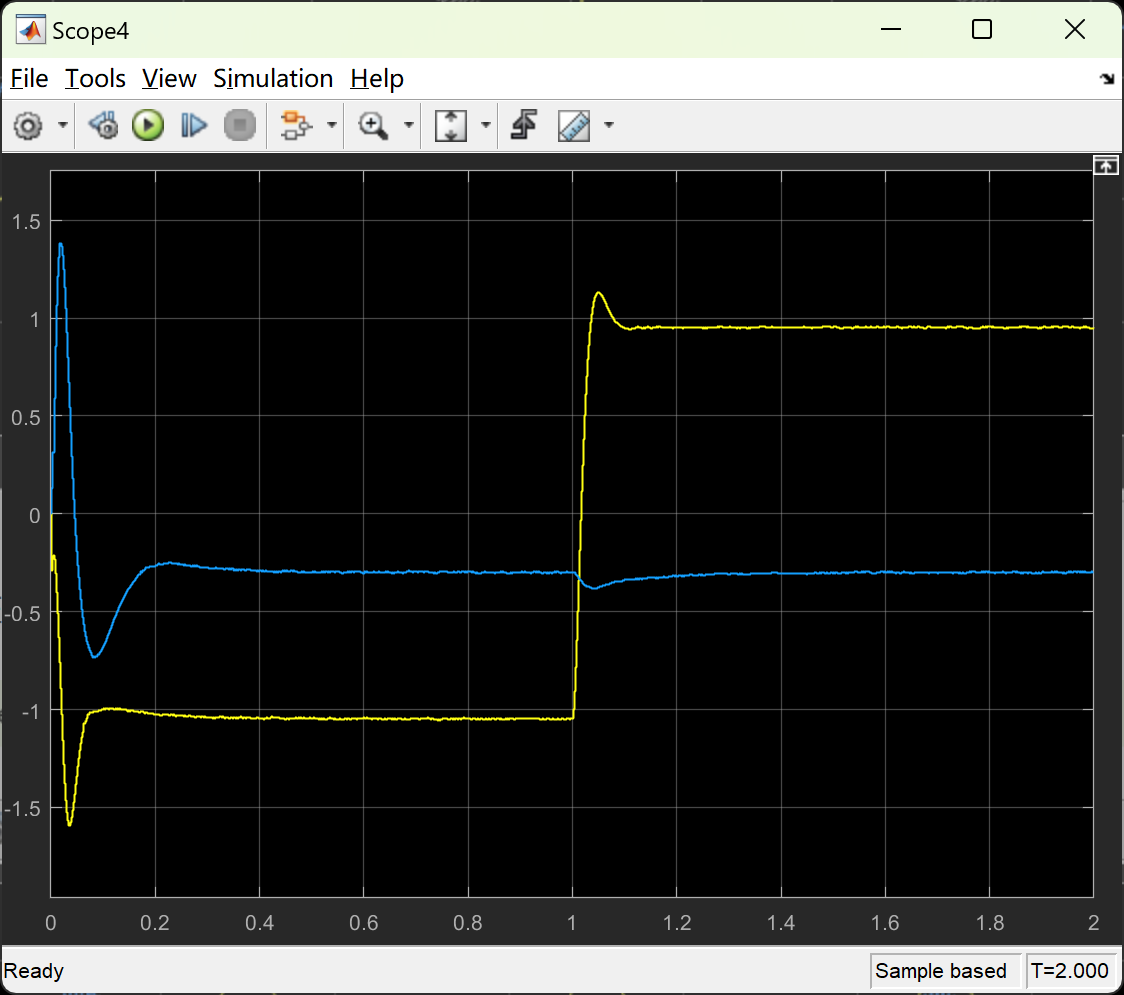

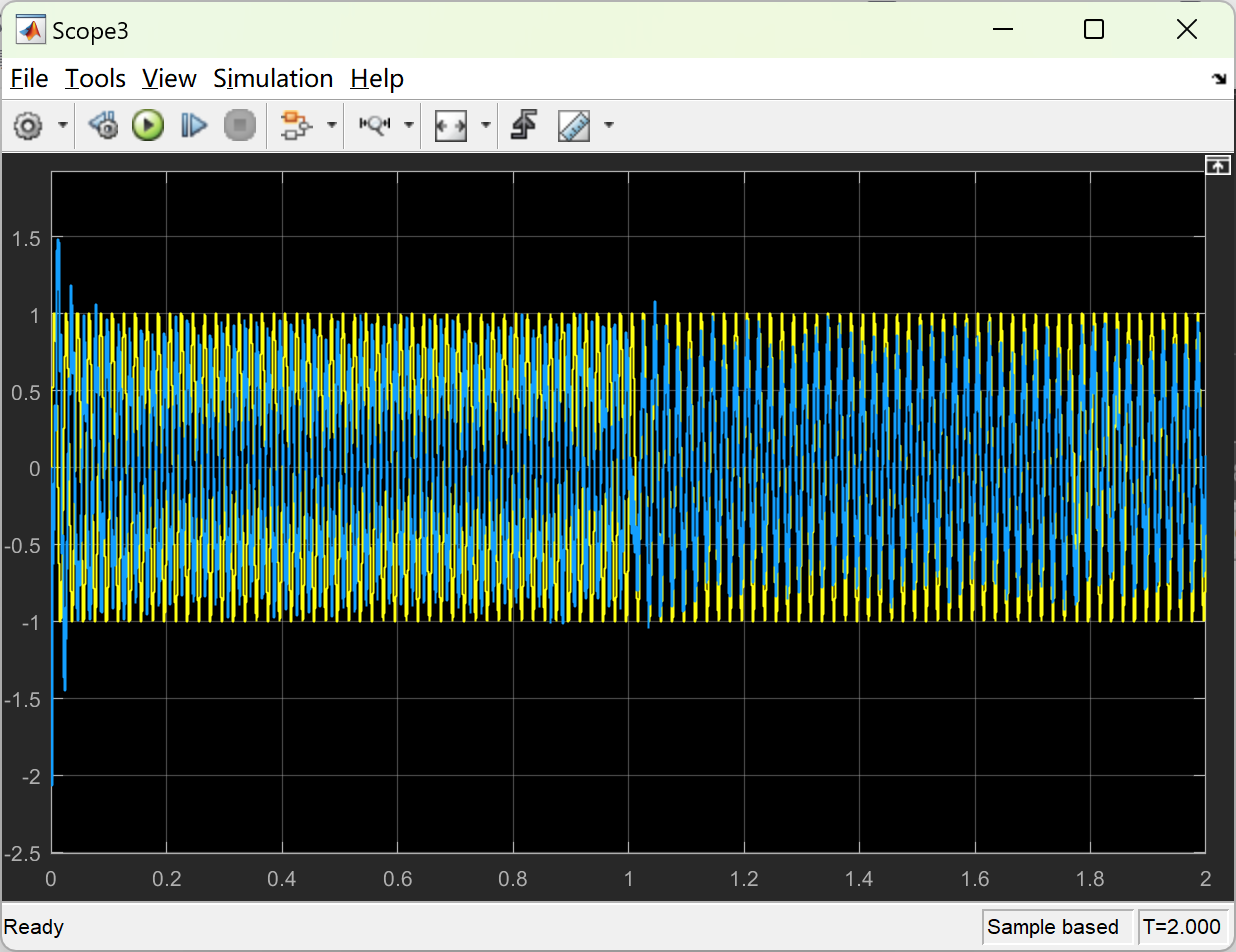

在1秒时，一次侧切除4MW负荷（剩余1MW），二次侧投入4MW负荷（增至5MW），系统需反向传输4MW。此时：

二次侧Pref由+2MW调整为-4MW，触发功率反向；

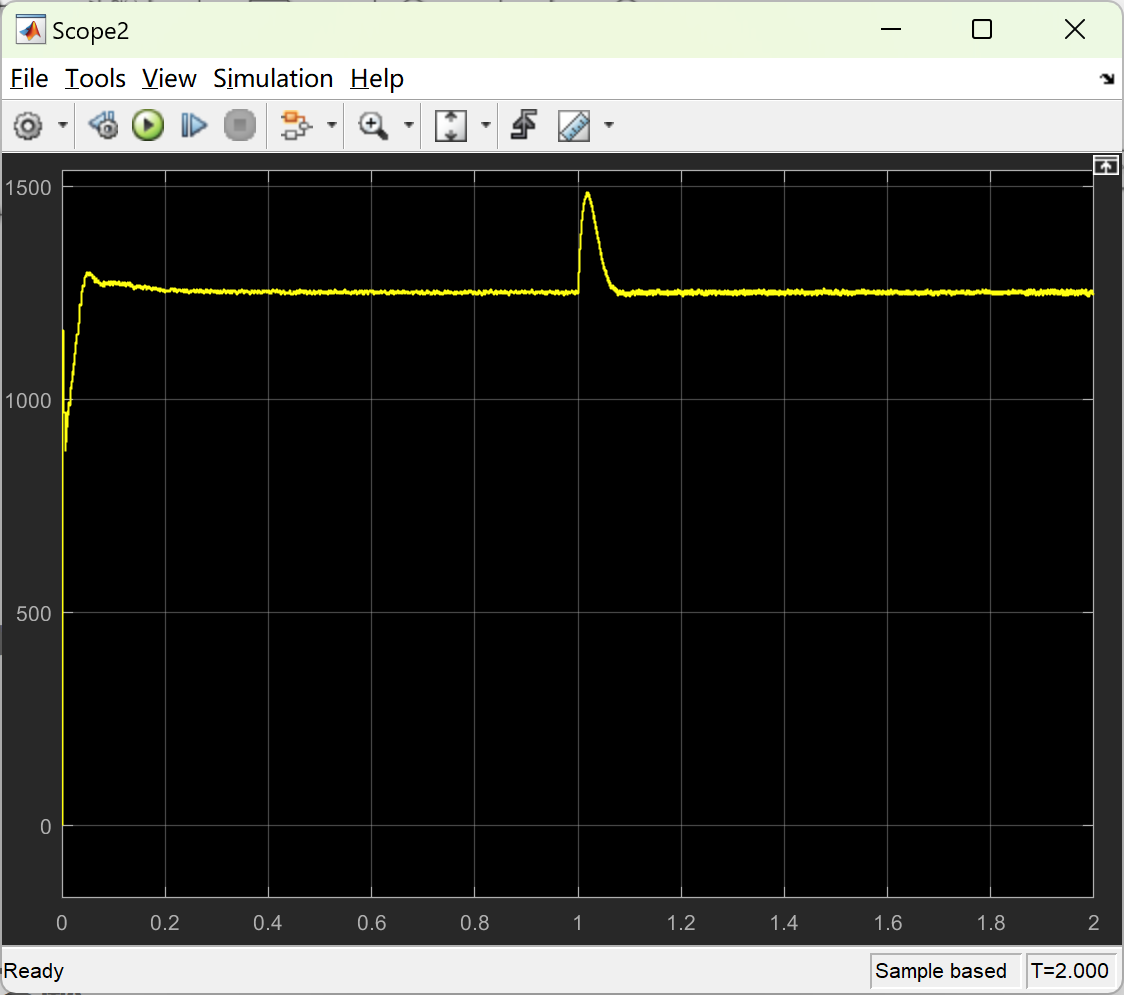

一次侧UdcQ控制通过调整有功功率输出（ΔP = 4MW）维持直流电压稳定；
动态调节过程中，混合储能系统（如超级电容）优先补偿功率突变，抑制母线电压波动。

SOP与SNOP的柔性互联特性

1. 定义与功能对比

SOP（Soft Open Point） ：替代传统机械联络开关，采用B2B VSC实现馈线间连续潮流调节。典型应用场景为配电网闭环运行，支持有功/无功功率独立控制。
SNOP（Soft Normally Open Points） ：安装于联络开关处的电力电子装置，通过本地或中央控制实现馈线负荷均衡、网损优化和电压调节。其控制精度优于传统网络重构。

2. 功率双向流动的实现

SOP/SNOP通过四象限运行模式实现功率双向流动：

第一象限：正向电动状态（Pref>0，Qref>0）；
第二象限：正向回馈制动（Pref<0，Qref>0）；
第三象限：反向电动状态（Pref<0，Qref<0）；
第四象限：反向回馈制动（Pref>0，Qref<0）。
在用户案例中，负荷突变触发运行模式从第一象限（Pref=2MW）切换至第四象限（Pref=-4MW）。
