定义：RPort（Received port） 是 SIP 协议 Via 头字段中的一个参数，表示 SIP 请求或响应是从哪个端口接收到的 。这个参数由 SIP 代理服务器自动添加，用来告诉下游设备：我从你这里接收到消息的实际端口号是多少。
示例：Via: SIP/2.0/UDP 192.168.1.100:5060;branch=z9hG4bK1234;rport=54321
在这个例子中
1. rport=54321 表示该 SIP 请求是通过公网的 54321 端口 发送到代理服务器的。
2. 这个信息对 NAT 后的 VoIP 设备非常重要，因为其实际使用的源端口可能被 NAT 转换过。

二、RPort 的作用

NAT 穿透支持：
- 当 VoIP 终端位于 NAT 后面时，其发出的 SIP 消息源地址和端口会被 NAT 改写。
- 如果不使用 RPort，SIP 代理无法知道终端的真实映射端口，从而可能导致后续请求（如 INVITE 回拨）无法正确送达。
简化媒体路径（Media Path）：
- 使用 RPort 可以让代理将媒体流直接发往客户端的 NAT 映射端口，避免额外的中间转发（如 STUN、TURN 或 Media Proxy）。
保持会话一致性：
- 确保后续 SIP 请求（如 ACK、BYE）能够通过相同的 NAT 端口返回给客户端。

三、RPort 开启的“直接流程”是什么意思？

“开启 RPort”的含义：
1. 在 VoIP 话机或软交换系统中，"开启 Rport" 表示允许设备在 SIP Via 头中使用 rport 参数，并接受来自代理服务器的 rport 值。
2. 通常是一个配置选项（如在 FreeSWITCH、Asterisk、或者 IP 话机 Web 配置界面中可以设置）。
“RPort 开启后的直接流程”是指：
1. 当 RPort 被启用 后，SIP 代理服务器会根据客户端 Via 头中的 rport 值来回复请求，而不是仅仅依赖 Via 中的 IP 和端口。
流程说明如下：
1. 终端注册（REGISTER）
  1. 终端发送 REGISTER 请求，Via 头中包含 rport（如 rport=5060）或空值（如 rport），表示希望服务器记录其真实接收端口
  2. 服务器收到请求后，发现 Via 中有 rport，则用自己的接收端口填充 rport 字段，例如 rport=54321。
  3. 注册成功后，服务器就知道下次要联系终端时，应该向 NAT 公网地址的 54321 端口发送数据。
2. 代理发送请求给终端
  1. 当有呼叫进来时，代理服务器会把 SIP 请求（如 INVITE）发送到 NAT 的公网地址和指定的 rport 端口（如 54321）
  2. NAT 将此请求转发给内网 VoIP 终端的私有地址和端口（如 192.168.1.100:5060）。
3. 媒体路径建立
  - 如果也开启了类似 "media use rtp ip" 或 "rtp port" 等配置，媒体流（RTP）也会尝试直接发往客户端的 NAT 映射端口。
直接流程的优势：
1. 不需要额外的 NAT 穿透技术（如 STUN、ICE）。
2. 不需要媒体经过代理中转（节省带宽和延迟）。
3. 更加稳定，适合动态 NAT 环境。

四、总结对比表

功能	RPort 关闭	RPort 开启
是否记录客户端映射端口	否	是
SIP 请求能否穿透 NAT	依赖其他机制（如 STUN）	可直接穿透
是否支持直接媒体路径	否	是
是否需要中间转发	可能需要	通常不需要

为什么要检查注册报文和invite报文?

确认终端是否成功注册到服务器
1. REGISTER 请求用于向 SIP 注册服务器（Registrar）注册一个用户地址
2. 如果注册失败，终端将无法接收或发起呼叫。
查看注册状态和超时时间
1. 可以看到注册的有效期（Expires 值）、是否刷新注册。
2. 防止因注册过期导致通话中断。
验证认证流程是否正确
1. REGISTER 请求通常需要 Digest 认证。
2. 检查是否有 401 Unauthorized 或 407 Proxy Authentication Required 错误，确认用户名、密码是否正确。
排查 NAT/防火墙问题
1. 查看 Via 头中的 rport 和 IP 地址是否正确。
2. 如果服务器收到的 REGISTER 来源地址是私网地址（如 192.168.x.x），说明没有正确穿透 NAT。
获取终端能力信息
1. 虽然 REGISTER 不携带 SDP，但可以通过 Contact 头中的参数判断终端支持的协议（如 UDP/TCP/TLS）、端口等。

为什么要检查邀请报文（INVITE）

确认呼叫流程是否启动
1. INVITE 是建立呼叫的第一步，如果收不到 INVITE，后续流程无法进行。
2. 检查 INVITE 是否发出、是否到达对方、是否被丢弃。
分析媒体协商内容（SDP）
1. INVITE 中包含 SDP（Session Description Protocol），描述：
  - 使用的媒体类型（音频/视频）
  - 编码格式（G.711、G.722、G.729 等）
  - RTP/RTCP 端口
  - 媒体地址（IP）
2. 如果两端编码不匹配、NAT 地址错误、端口不通，会导致媒体不通（单通/无声音）
排查路由问题
1. From、To、Request-URI 字段可以帮助判断：
  1. 呼叫是否被正确转发？
  2. 是否被代理服务器修改了目标地址？
识别 SIP 会话特征
1. 判断是否是 PSTN 入局、内部分机呼叫、外呼等。
2. 查看 Call-ID、CSeq、Branch ID 等字段，用于跟踪整个会话流程。
检测异常行为或攻击
1. 检查是否有频繁的 INVITE 攻击（SIP 扫描、暴力注册尝试）
2. 分析是否有畸形 SIP 消息（Malformed SIP）。

常见问题与检查建议

问题	检查内容
终端无法注册	检查 REGISTER 报文是否发出？是否有 401/407/408 错误？Via 地址是否正确？
有来电但无铃声	检查 INVITE 是否到达终端？SDP 中媒体地址是否为公网地址？
媒体不通（单向/双向无声）	检查 SDP 中的 IP 和端口是否正确？是否被防火墙拦截？
呼出失败	检查 INVITE 是否由客户端发出？Route 头是否正确？
频繁掉线	检查 REGISTER 是否按时刷新？是否有 NAT 映射失效？

总结

目的	报文类型	关键信息
用户注册	REGISTER	Contact、Expires、Via、认证信息
呼叫建立	INVITE	SDP、From/To、Call-ID、媒体协商
排查网络/NAT问题	REGISTER + INVITE	Via、Contact、SDP 中的 IP 和端口
安全审计	INVITE/REGISTER	异常来源、认证失败、攻击行为

什么是 "INVITE 回拨"？

INVITE 回拨（Call Back）是指：当一个终端（通常是位于 NAT 后面的设备）成功注册到服务器后，服务器为了确保呼叫能成功送达该终端，主动向其发起一次 INVITE 请求，从而触发终端发起正常的呼叫流程或测试网络可达性。
这种“回拨”也可以是由系统自动发起的，比如在以下场景中：
1. 场景 1：NAT 穿透（Keepalive 或打洞）
  1. 终端在 NAT 后注册成功。
  2. 服务器发送一个 INVITE 回拨请求，促使 NAT 表项保持活跃，并记录终端当前的公网映射地址和端口（Via 中的 rport）。
  3. 目的是后续真正呼叫时能准确找到这个终端。
2. 场景 2：安全验证（Security Call Back）
  1. 用户尝试外呼（如拨打 PSTN），但系统要求先进行身份验证
  2. 系统先挂断外呼，然后通过 INVITE 向用户手机或 IP 话机发起一个来电。
  3. 用户接听后，再继续执行外呼动作。
  4. 这种方式用于防止账户被滥用或控制外呼权限。
3. 场景 3：盲转回拨（Blind Transfer Callback）
  1. A 呼叫 B，B 将 A 转接到 C。
  2. 如果 C 无法接收直接转发，SIP 服务器会分别与 A 和 C 建立独立连接，再桥接起来。
  3. 在此过程中可能会有多个 INVITE 请求来回交互。

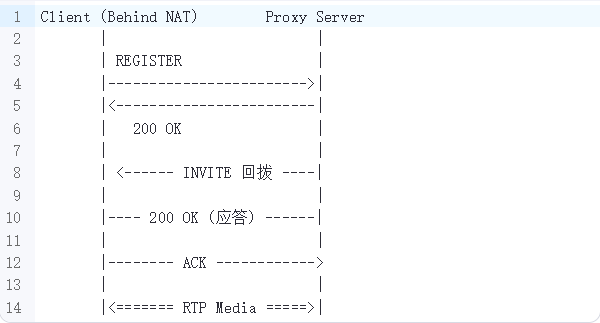

INVITE 回拨的流程示例

Client 注册成功后，Proxy 主动发起 INVITE 回拨。
Client 接收到 INVITE 后应答，建立起媒体通道。

为什么需要 INVITE 回拨？

目的	描述
✅ 保证 NAT 映射有效	强制刷新 NAT 映射表，让服务器知道如何联系客户端
✅ 避免单通/无声音问题	确保媒体路径正确建立
✅ 提高呼叫成功率	特别是在动态 NAT 或防火墙环境下
✅ 实现安全机制	如电话回拨验证（Caller Verification）
