1.LED介绍

发光二极管也具有二极管普遍的特性单向导电性，有阳极和阴极之分，上图左侧式插件式LED ，长的引脚是阳极；左侧是贴片式的带色的一端是阴极，箭头指向是阴极，也就是电流的流向。二极管阳极接电源，阴极接地。电流大小一般在3-20ma之间，若是电流再大容易烧坏二极管。二极管的亮度和电流的大小有关，电流越大，发光二极管就越亮，自身带有导通压降1.7V 。

2.硬件电路

为防止发光二级管因为电流而烧毁，需要串联一个电阻来限制电流的大小，硬件连接电路如下

图中的电阻是排阻内有四个电阻并，阳极接在电源处，阴极经过排阻和单片机的I/0相连接，这样只有单片机输出的是低电平的时候，电路导通，二极管才能发光。

3.程序设计

3.1.点亮一颗LED

假设控制是D1发光二极管，那么P20引脚只有输出低电平的情况下，电路导通。我们直接将P20口置为0，这样端口就是低电平了。

sbit LED1 = P2^0;
void main()
{
	LED1 = 0;
	while(1)
	{

	}
}

如何编程 P2.0管脚输出低电平

1.先定义管脚：使用一个关键字 sbit 是特殊功能寄存器的某一个位的位定义 P2寄存器，语句加分号结束

2.直接将定义的引脚置为0 。

程序从main函数执行，单片机不断的循环执行程序，如果有while就会一直执行while循环。

code 程序flash大小 data ram 数据占用的大小 xdata 外部的ram 没有的话就不用调用了

编译之后才会出现的上述的单位是字节

3.2.LED闪烁

使用循环语句让D1二极管一亮一灭，想要实现可以让P2.0GPIO口一会输出低电平，一会儿输出高电平，当然还要有延时，人肉眼的识别要大于20-50ms。这里的延时程序是不准确的，想要精确的定时是要有定时器的。u16的最大值是65535。这里的延时时长和单片机的晶振频率有关。

#include <REGX52.H>
sbit LED1 = P2^0;

void delay_10us(u16 ten_us)//当传输ten_us=1的时候，大约10us
{
	while(ten_us--);
}
void main()
{
	while(1)
	{
		LED1 = 0;
		delay_10us(500000);
		LED1 = 1;
		delay_10us(500000);
	}

}

3.3.LED流水灯实现

D1-D8一次点亮,移位操作和循环（while）的结合 ,对8个I/O进行操作，

宏定义可以定义一组寄存器，定义P2端口 PORT端口，在宏定义的时候不用加分号

P2.7是高位 P2.0是低位左移之后，低位补0可以使用0x01移动之后取反，这样就会有一个二极管是常量的，总共有8个二极管，循环体要循环八次才能让每一个二极管亮一遍。

#include <REGX52.H>

typedef unsigned char u8;
typedef unsigned int u16;

#define LED_PORT    P2

void delay_10us(u16 ten_us)
{
    while(ten_us--);
}
void main()
{
    while(1)
    {
        u8 i = 0;
        for(i = 9; i < 8;i++)
        {
            LED_PORT = ~(0X01<<i);
            delay_10us(50000);
        }
    }

}

一个来回从D1-D8,再从D8-D1;使用的是 <intrins.H>头文件中包含的函数

#include <REGX52.H>
#include <intrins.H>
typedef unsigned char u8;
typedef unsigned int u16;

#define LED_PORT    P2 //

void delay_10us(u16 ten_us)
{
    while(ten_us--);
}
void main()
{
    u8 i = 0;
        LED_PORT = ~(0x01);
        delay_10us(50000);
    while(1)
    {
        for(i = 0; i < 7;i++)//这里循环了7次，因为刚开始D1灯已经亮了
        {
            LED_PORT = _crol_ (LED_PORT,1);//向左移动
            delay_10us(50000);
        }
        for(i = 0; i < 7;i++)
        {
            LED_PORT = _cror_(LED_PORT,1);//向右移动
            delay_10us(50000);
        }

    }

}

_crol_和_cror_和C语言中的位移符号是不一样的。

使用函数进行位移情况，二级制的补码是首位相接的，如下

_crol_(11111110,1);
1111 1110 比如每一次移动一次 左移为例
1111 1101
1111 1011  //首位相连 _crol_(11111110,1);

使用位移操作符<< 左移为例移动一位，空白的区域填上0。

1111 1110
1111 1100
1111 1000 //每一次移动一位 <<1

4.按键介绍

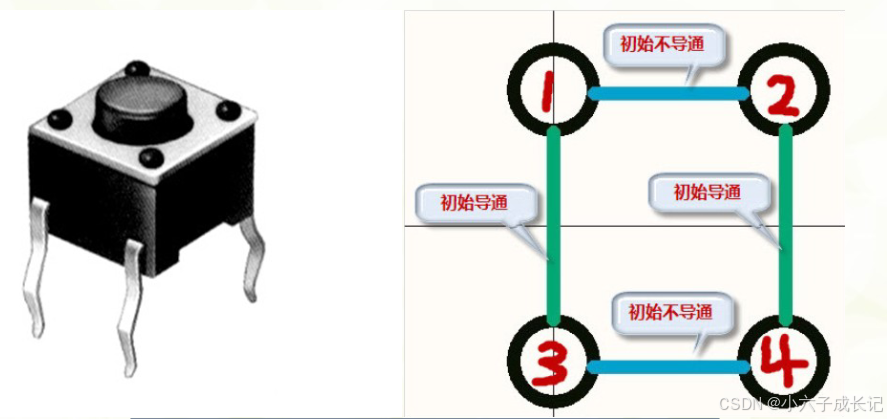

图片来自开发板开源教程，上图就是轻触按键了，初始状态按键的长边是导通的，短边不导通；当按下按键的时候，四角均导通；可以控制外部设备和调节参数。当按下按键的时候会有抖动，我们采用的是软件消抖的方式，来精确的读出按键所接引脚的高低电平。

为什么要消抖呢？

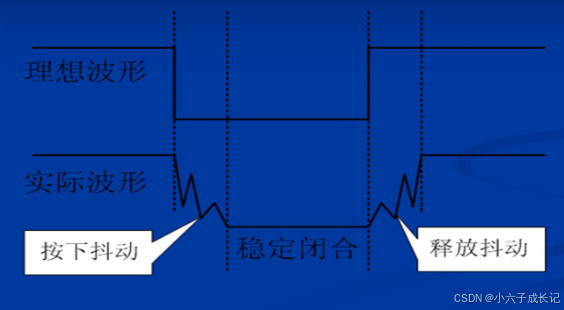

当按下按键的时候，按键会有抖动，这个时候的电压不稳定可能会读取到高电平或者低电平，因此我们直接不读取这段时间的数值，直接延时2ms-10ms（抖动时间）来完成消抖。

一般我们不会考虑释放抖动之后再读取数值。

5.按键电路

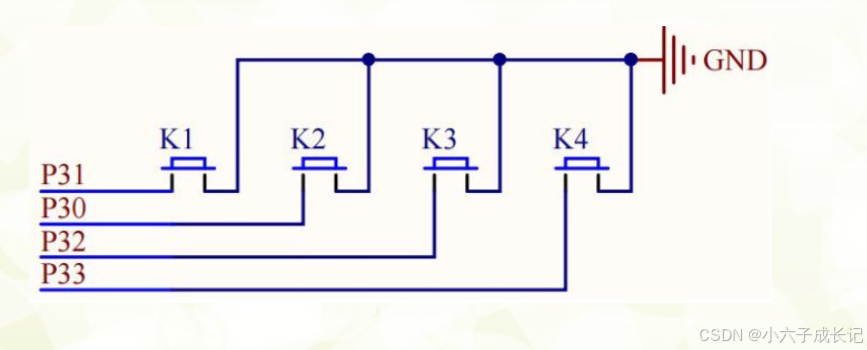

图片中按键一脚接单片机I/O口，一端接地，当按下高低电平时候，可以实现高电平到低电平的转换。

6.代码实现

u8 key_scan(mode)按键函数思路，

1.根据创建的枚举变量作为返回值来确定按个按键的按下

2.当mode=0的时候单次扫描，mode=1的时候是多次扫描。例如音量的加加和减减；

#include <REGX52.H>
#include <stdio.h>
#define  SMG_A_DP_PORT  P1
sbit KEY1=P0^0;
sbit KEY2=P0^1;
sbit KEY3=P0^2;
sbit KEY4=P0^3;
sbit LED1=P2^0;
sbit LED2=P2^1;
sbit LED3=P2^2;
sbit LED4=P2^3;

enum KEY
{
	KEY_UNPRESS=0,
	KEY1_PRESS=1,
	KEY2_PRESS=2,
	KEY3_PRESS=3,
	KEY4_PRESS=4,
};//枚举
typedef unsigned char u8;
typedef unsigned int u16;
//ÑÓÊ±º¯Êý µ±1=ten_us,ÑÓÊ±10us
void delay_10us(u16 ten_us)
{
	while(ten_us--);
}

u8 key_scan(mode)
{
	static u8 key=1;
	if(mode)
	{
		key=1;
	}
	if(key==1&&(KEY1==0||KEY2==0||KEY3==0||KEY4==0))
	{
		key=0;
		delay_10us(1000);
		if(KEY1==0)
		return KEY1_PRESS;
		else if(KEY2==0)
		return KEY2_PRESS;
		else if(KEY3==0)
		return KEY3_PRESS;
		else if(KEY4==0)
		return KEY4_PRESS;
	}
	else if(KEY1==1&&KEY2==1&&KEY3==1&&KEY4==1)
		{
			key=1;
		}
	return KEY_UNPRESS;
}


void main()
{

	u8 ret=0;

	while(1)
	{
		ret=key_scan(0);
		switch(ret)
		{
			case KEY1_PRESS:
			{
				LED1=!LED1;
				break;
			}
		    case KEY2_PRESS:
			{
				LED2=!LED2;
				break;
			}
			case KEY3_PRESS:
			{
				LED3=!LED3;
				break;
			}
			case KEY4_PRESS:
			{
				LED4=!LED4;
				break;
			}

		}
	}

}
