利用COMSOL建立三维模型

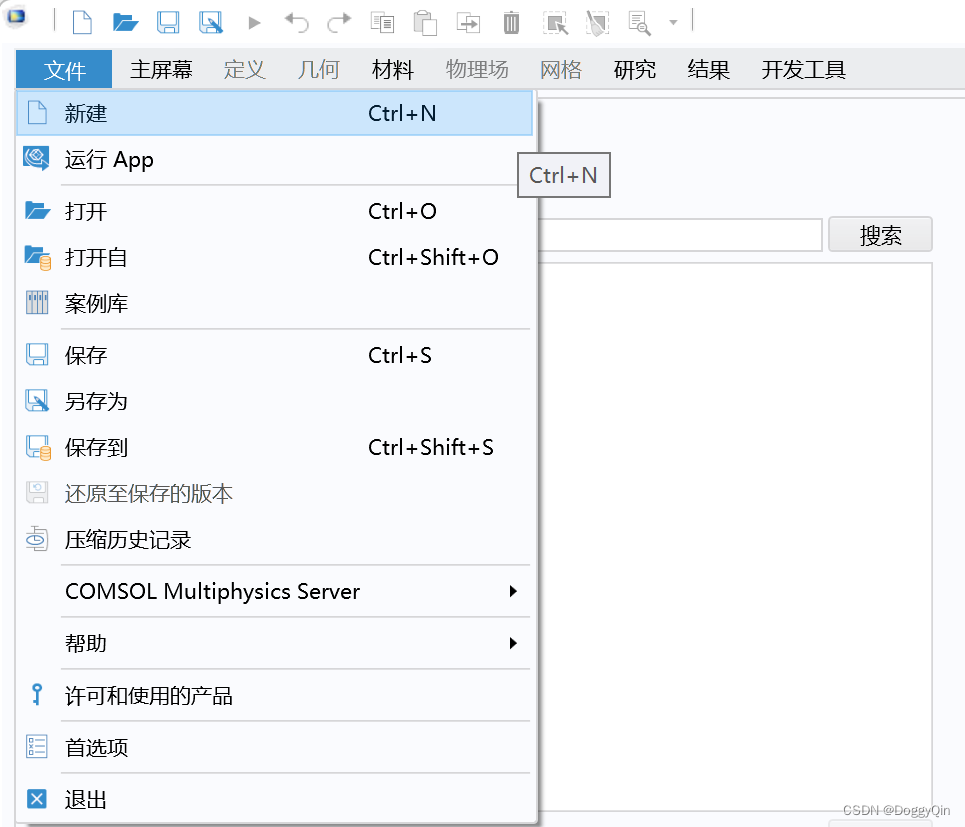

1.点击下载好的COMSOL，新建一个项目，点击 ：文件->新建

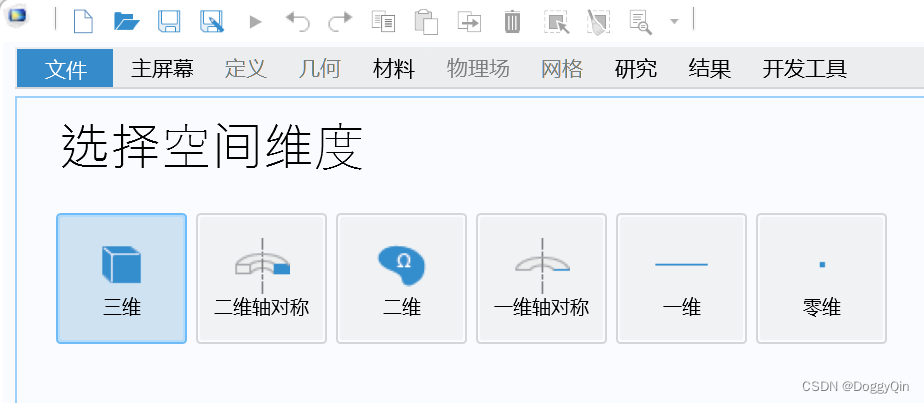

2.点击 ：三维

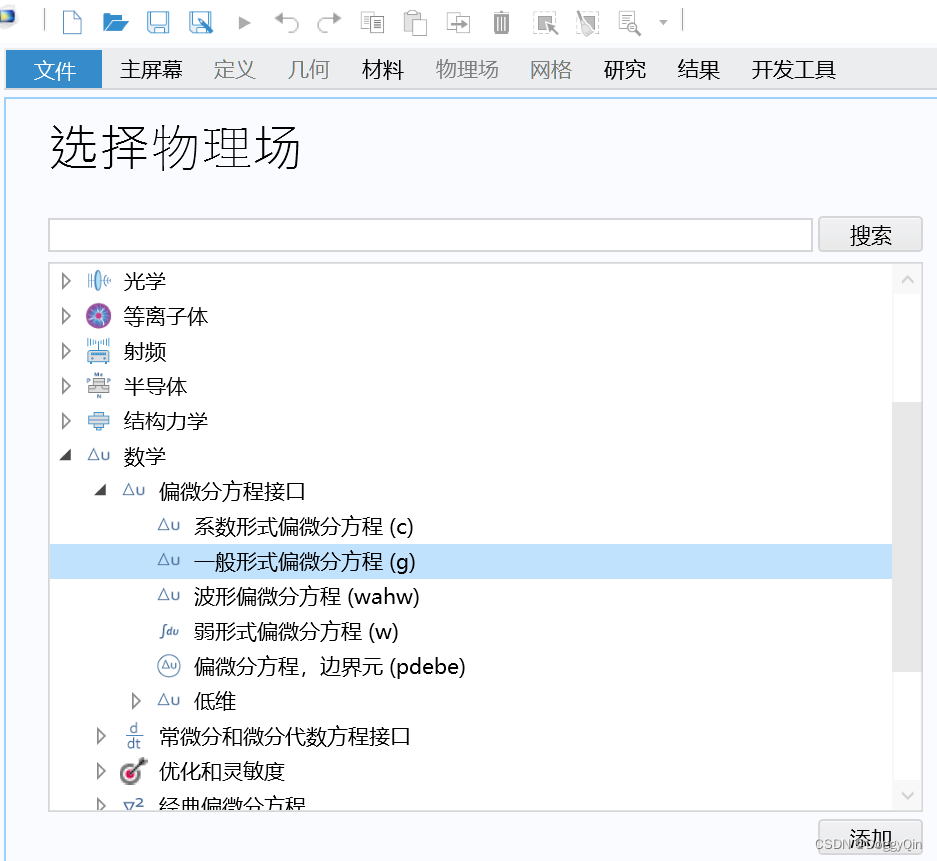

3.选择物理场：一般选择   数学->偏微分方程接口->一般形式偏微分方程,然后点击右下角：添加

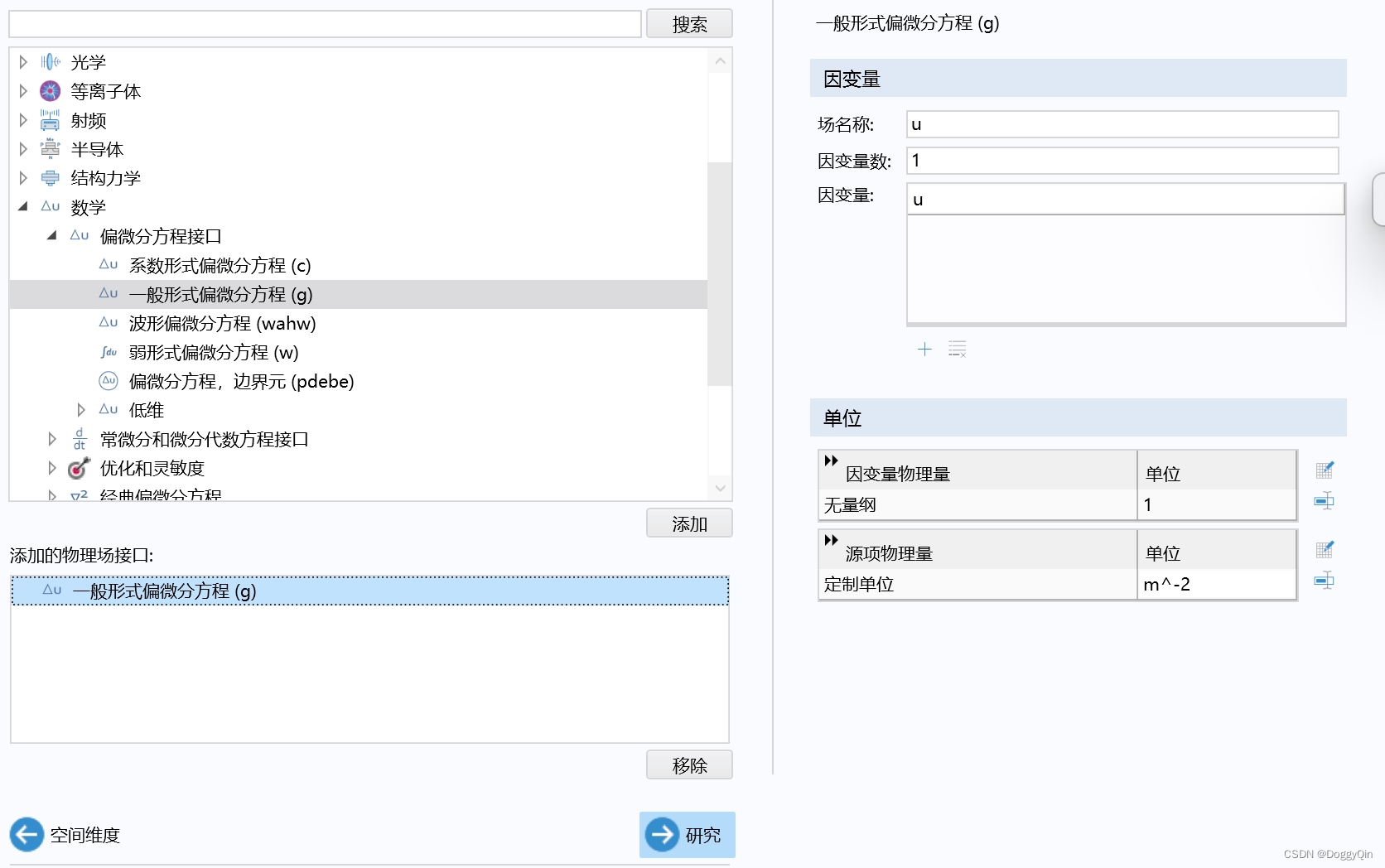

4.看到已经选中一般形式偏微分方程后，点击最下面的：研究

5.在文件那一工具栏选择几何，选择你想要的几何形状，我们这里示例：选择圆柱体，

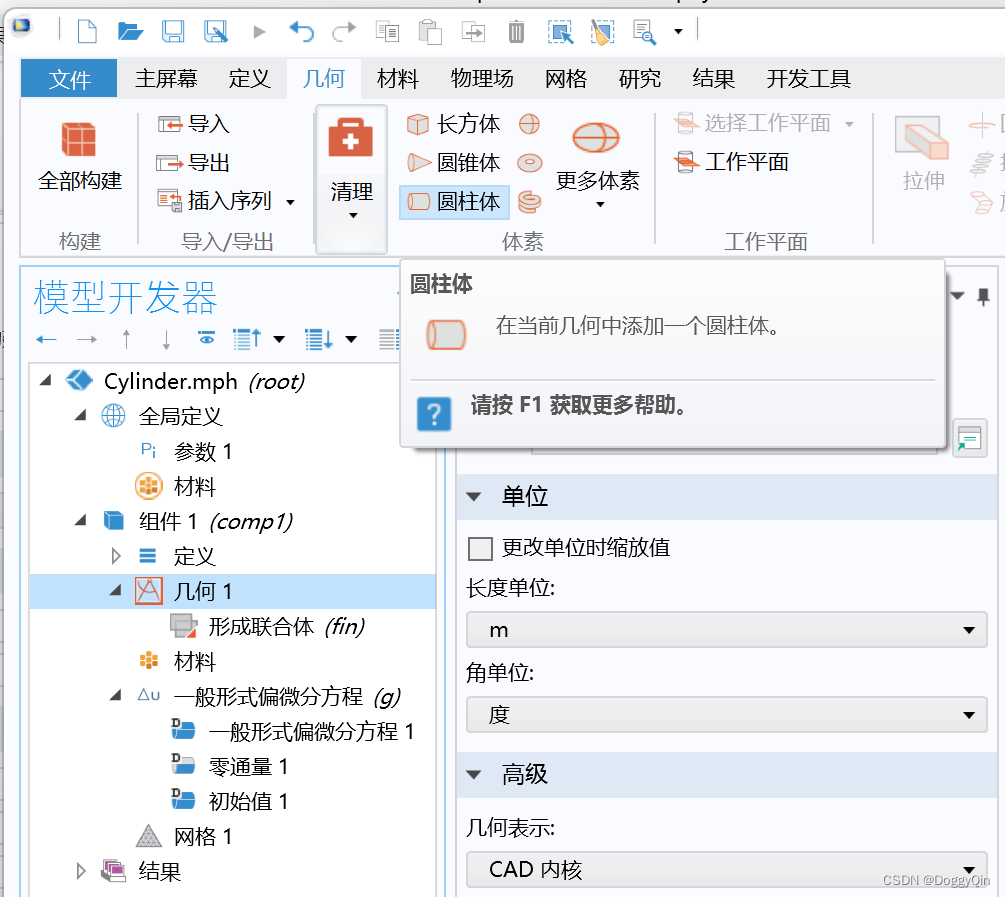

点击：几何->圆柱体

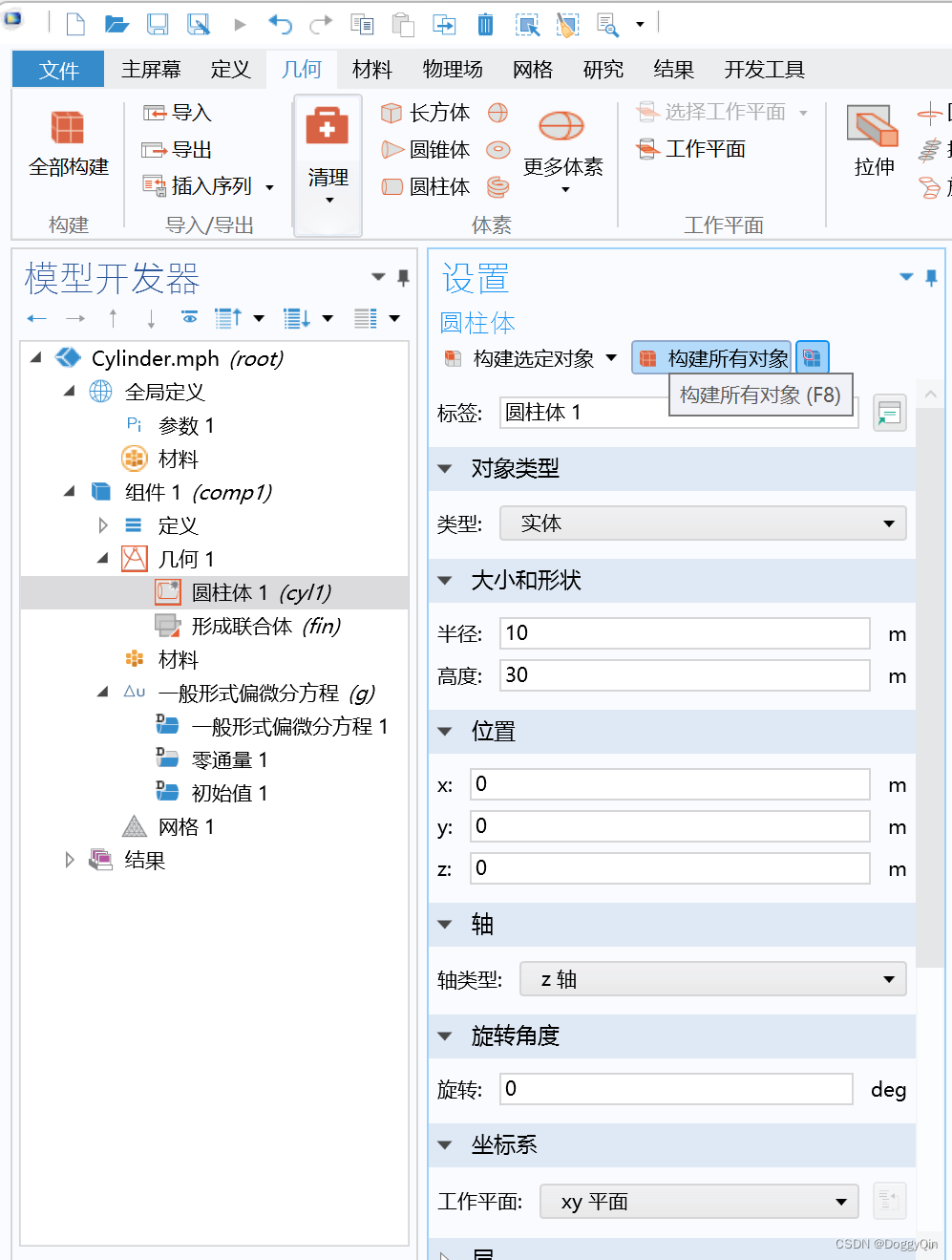

6.设置圆柱体的大小和形状：半径和高度，然后选择：构建选定对象/构建所有对象 ，即可。

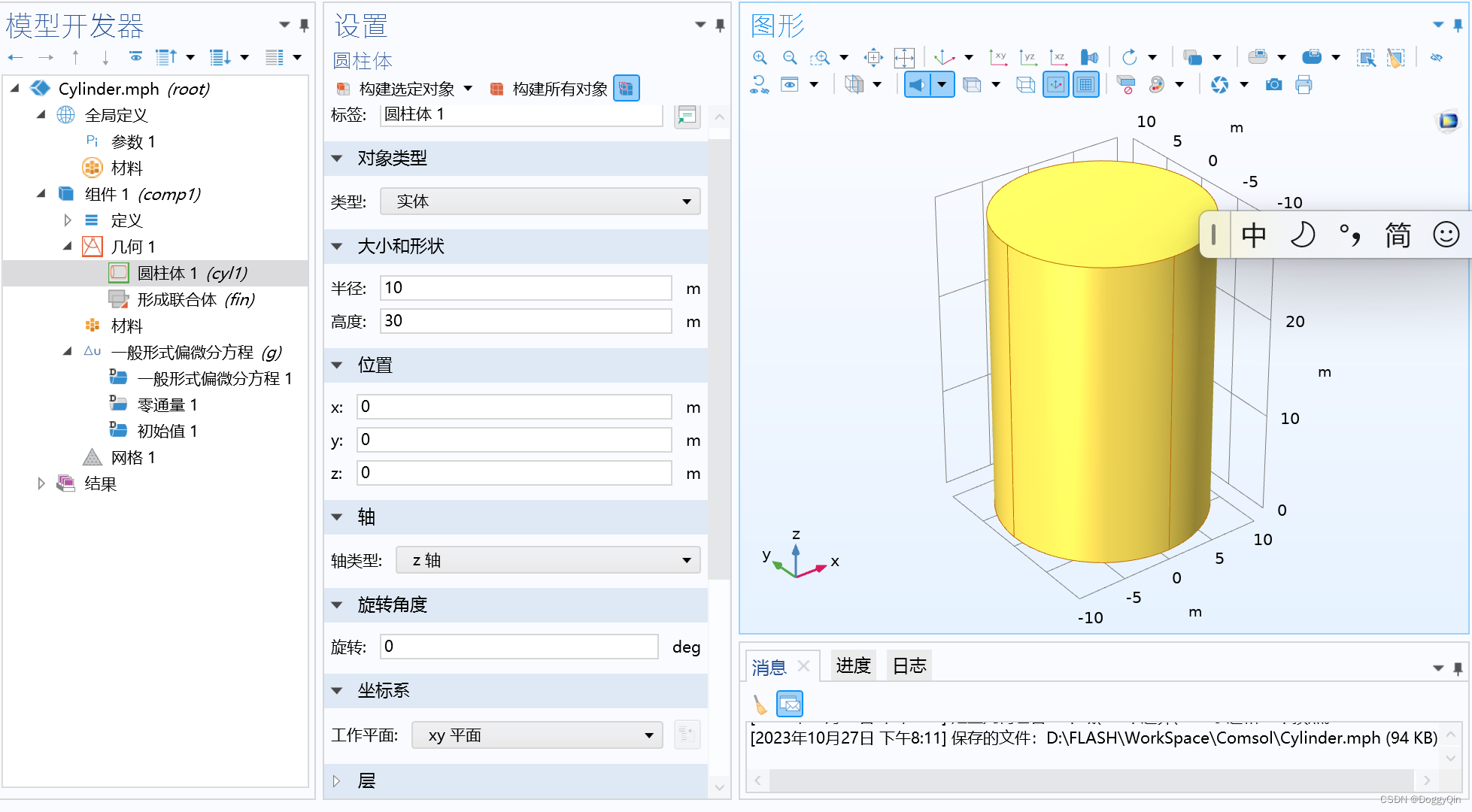

7.然后我们会得到如右图所示：一个黄色的圆柱体，即圆柱体1

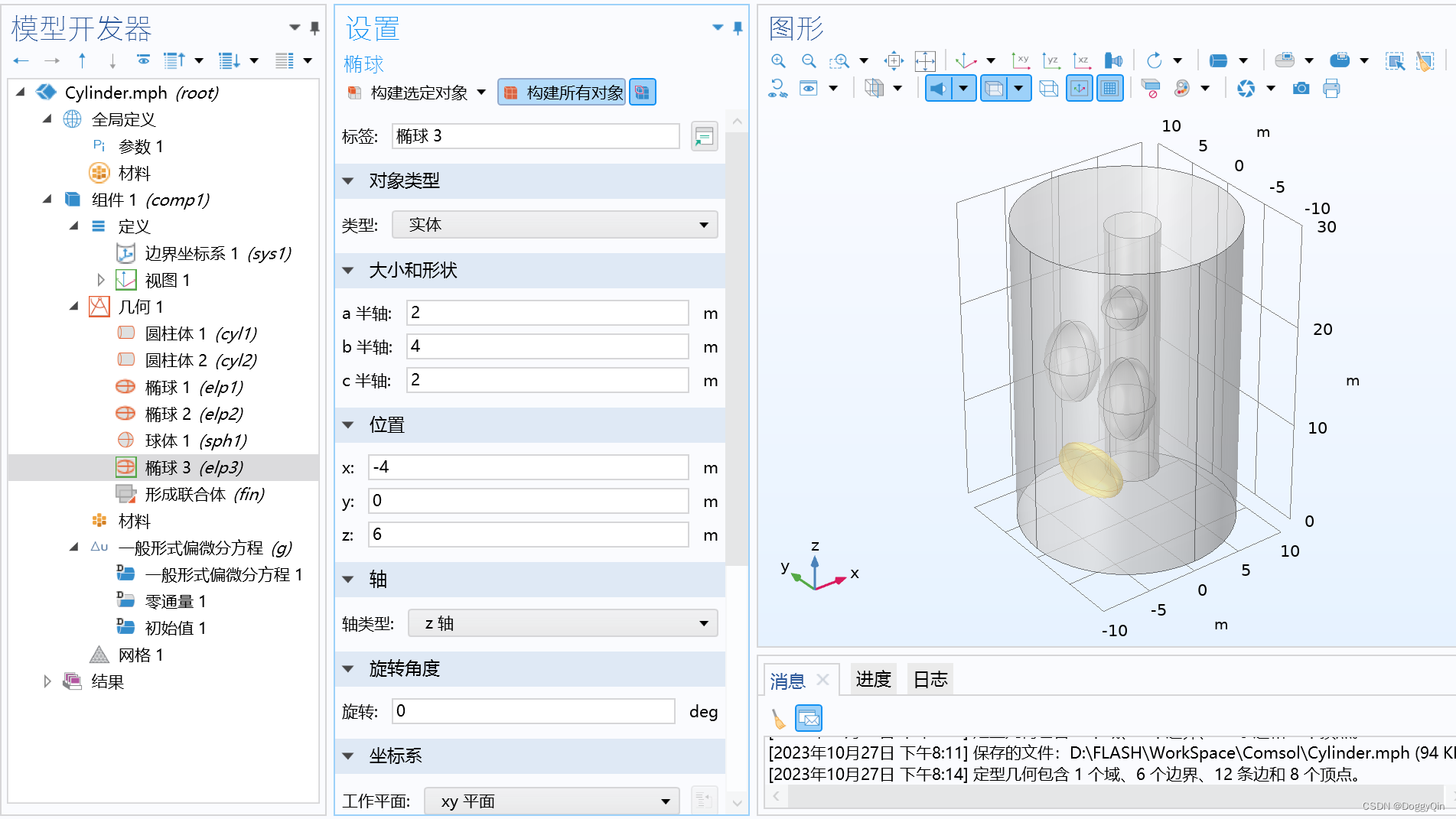

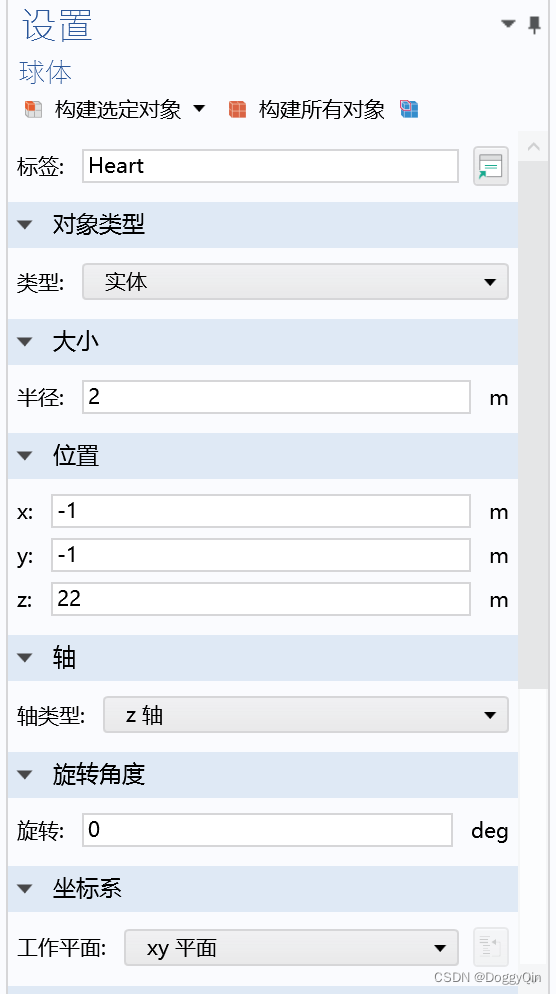

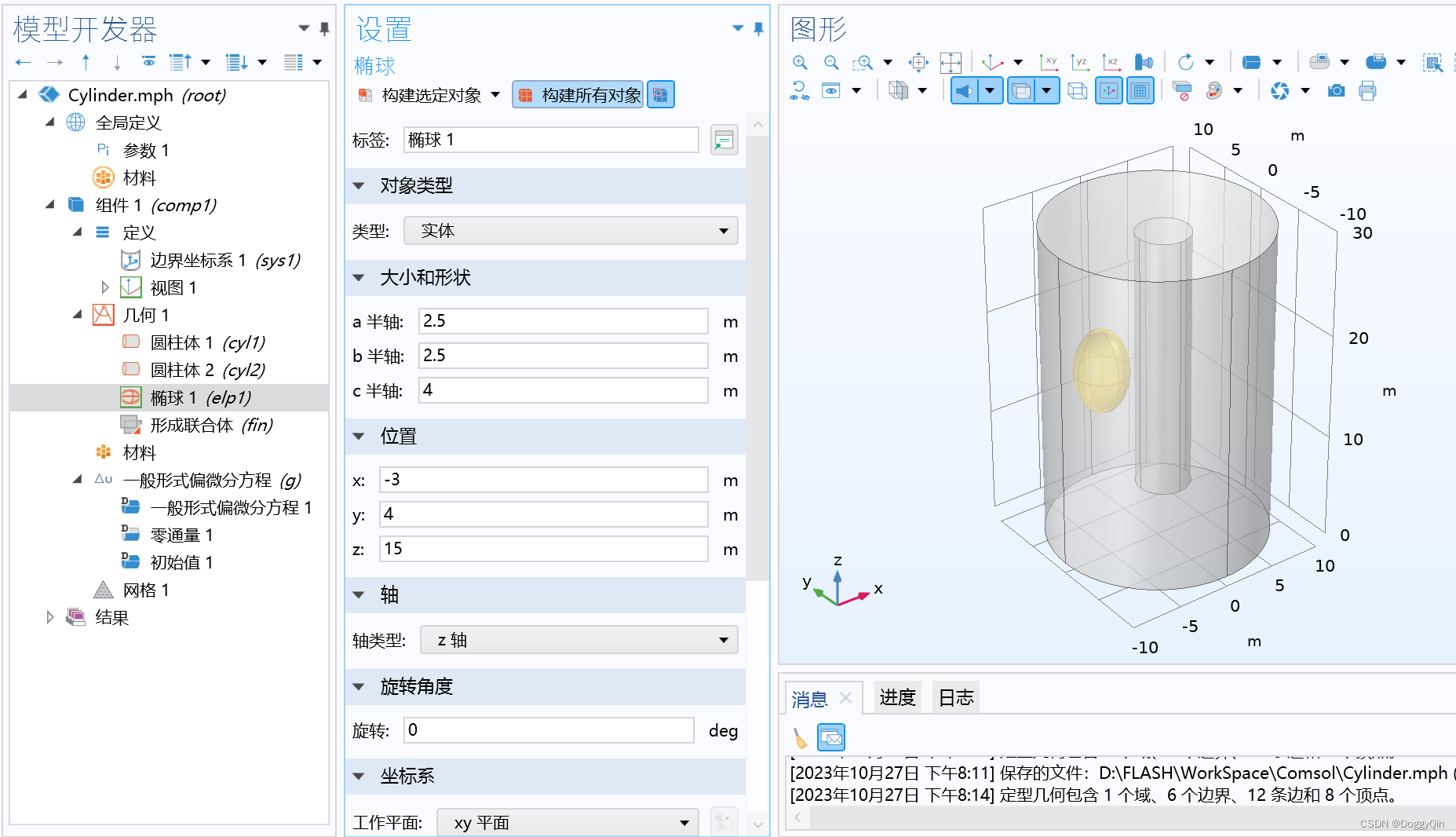

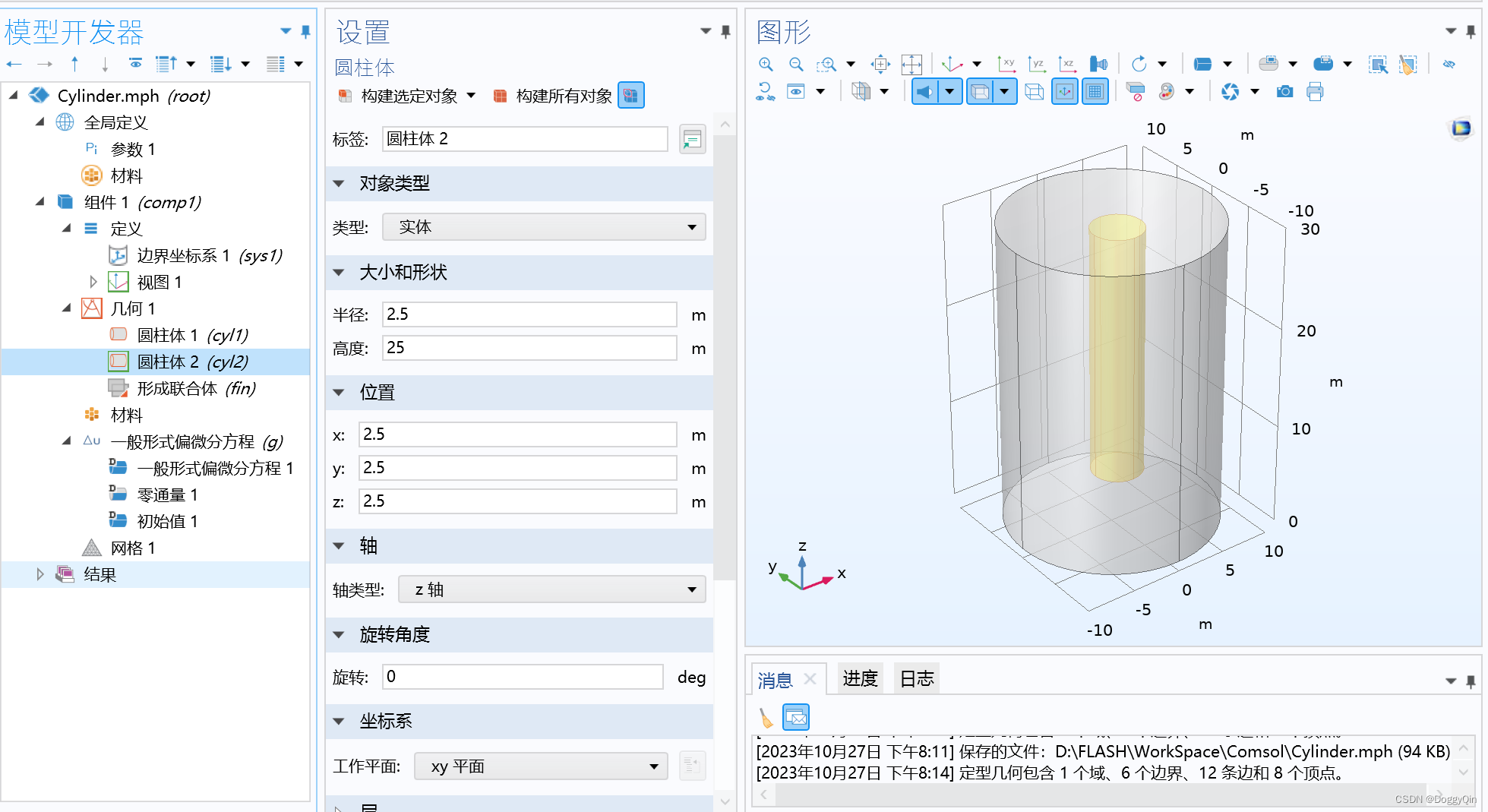

8.同理可得，圆柱体2、椭球1、椭球2、球体1（一开始忘记截了，这里只放参数设置）、椭球3

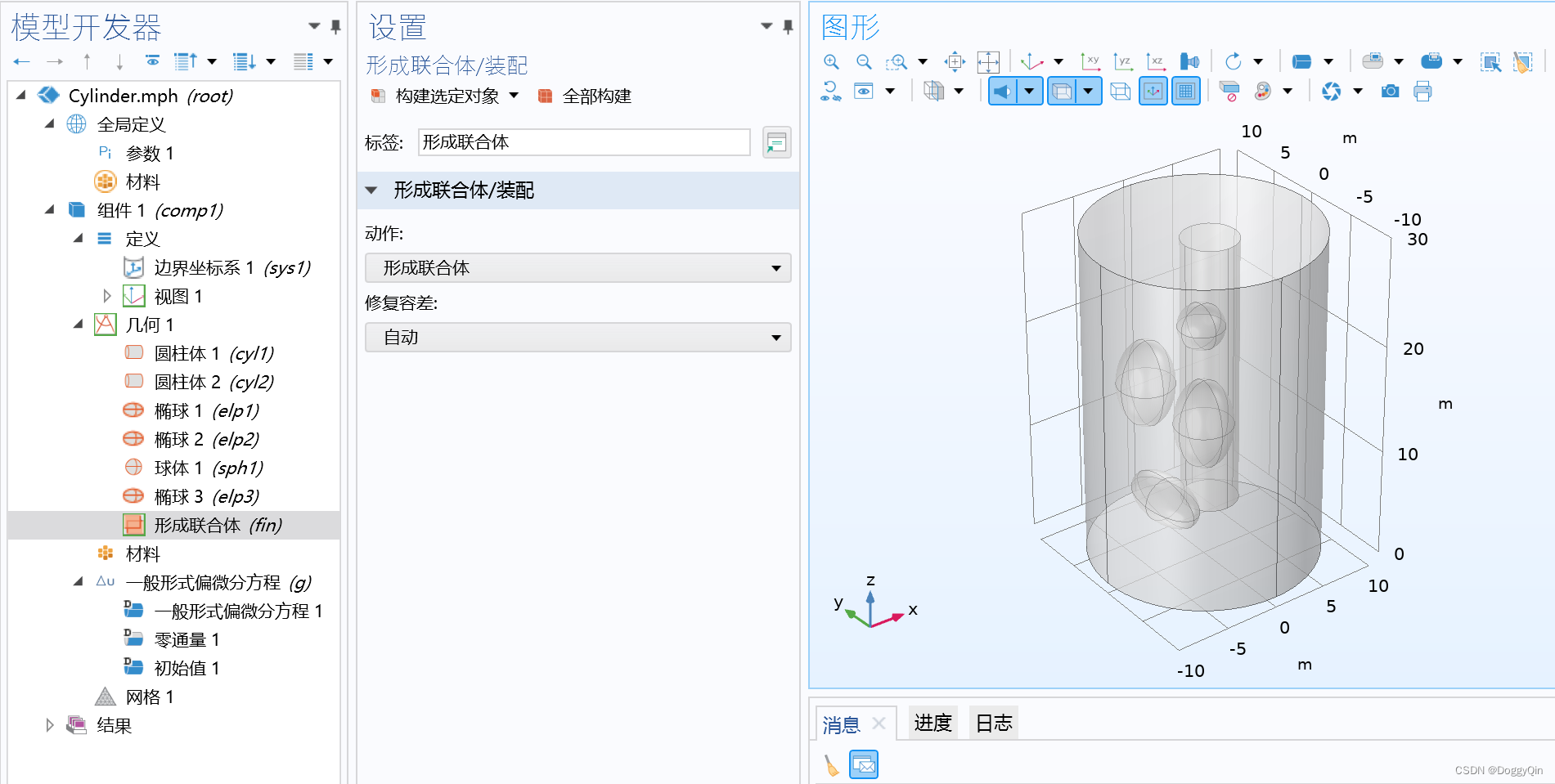

9.最终可得

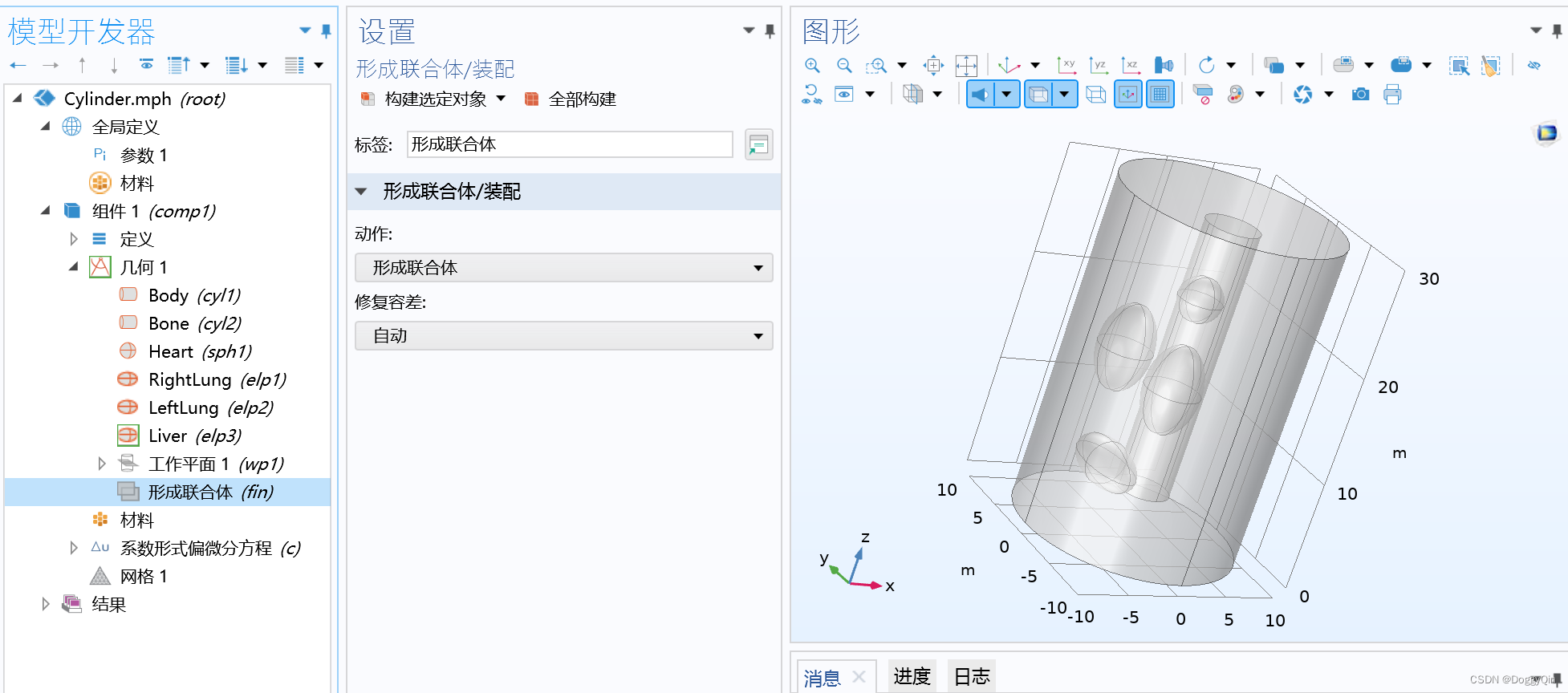

10.若为某小鼠器官，则更改：几何命名，物理层更改为：系数形式偏微分方程。

若要旋转图像，直接点击图像左右上下拖动即可。

11.若要添加物理场中的其他元素：源、零通量等，直接在文件那一工具栏的物理场，选择：域/边界等你想要添加的。

然后点击：网络1，将单元大小改为：细化

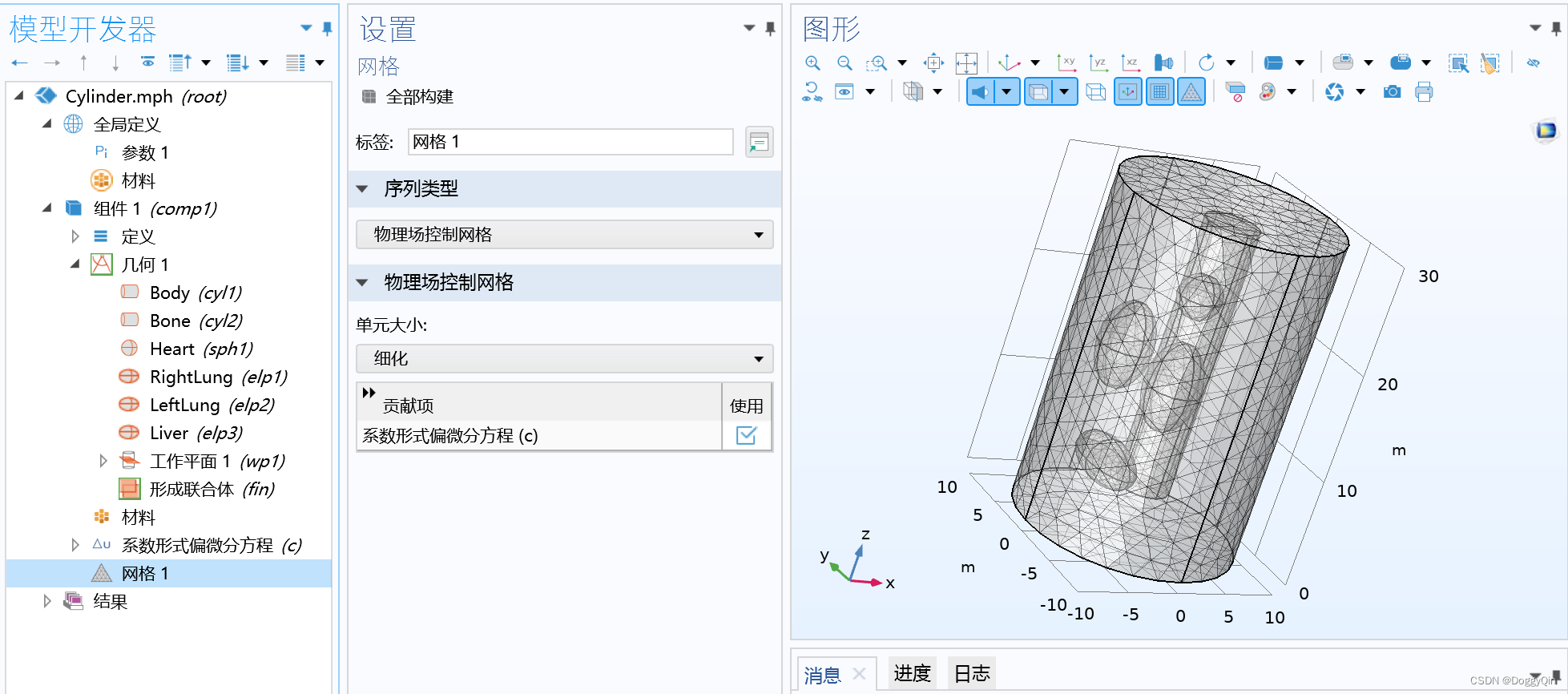

12.将网络细化即可得到，如下图所示

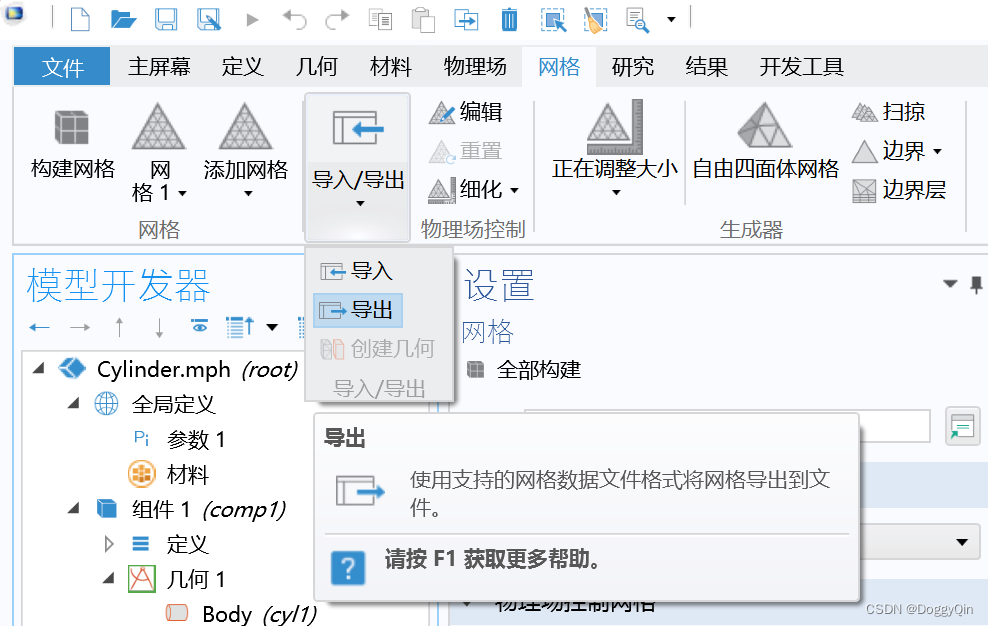

13.将得到的网格文件导出，选择：网格->导出

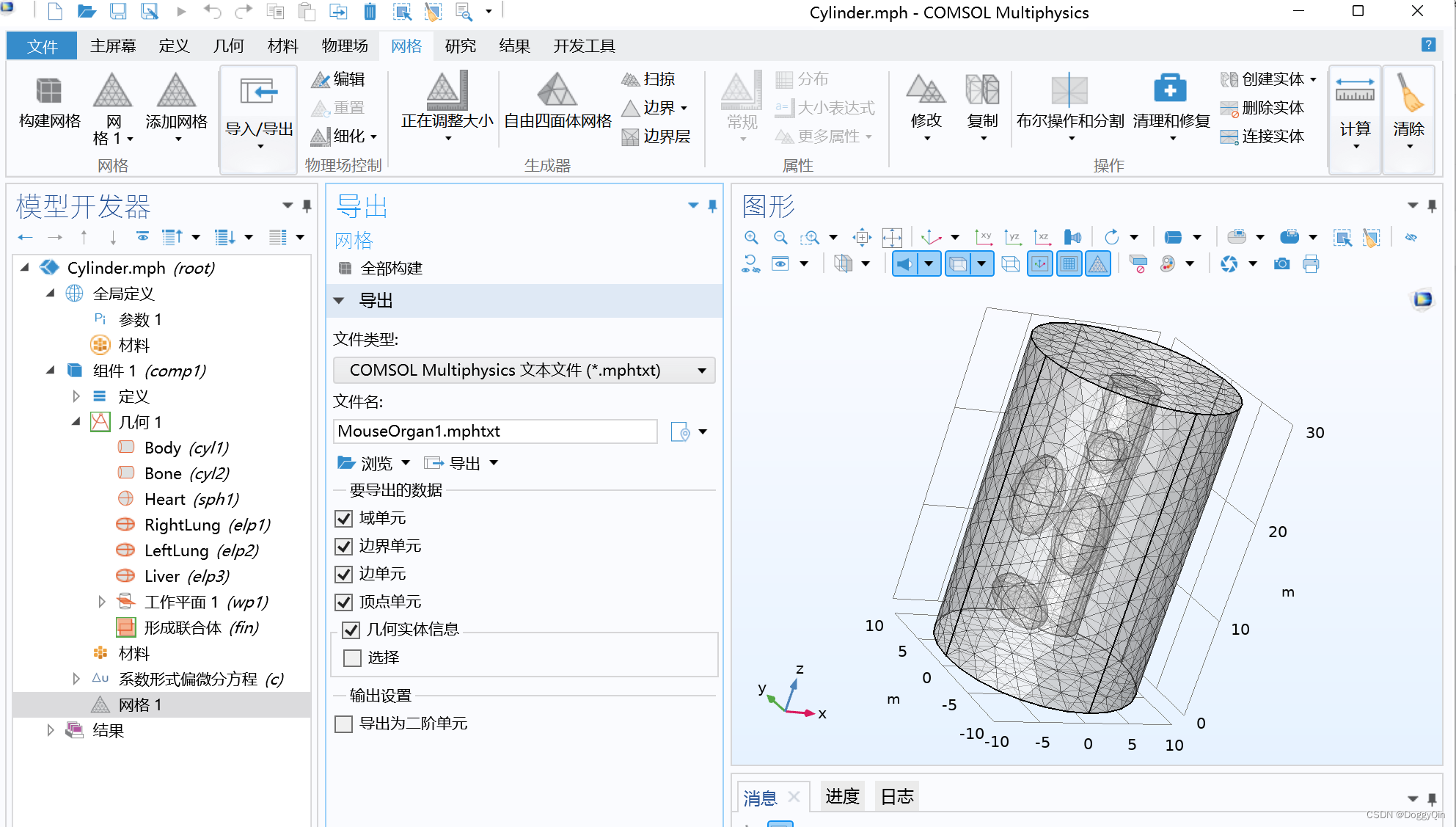

14.导出类型选择：mphtxt

15.最后得到文件
