基于STM32单片机的天然气与温湿度检测报警系统设计

基于STM32单片机的天然气与温湿度检测报警系统设计

一、引言

随着科技的发展和安全生产意识的提高，对于地下矿井等封闭环境中的天然气泄漏和温湿度变化的监控变得尤为重要。本文设计了一种基于STM32单片机的天然气与温湿度检测报警系统，旨在实时监控环境中的天然气浓度和温湿度，并在天然气浓度超标时启动报警和通风机制，以确保工作环境的安全。

二、系统总体设计

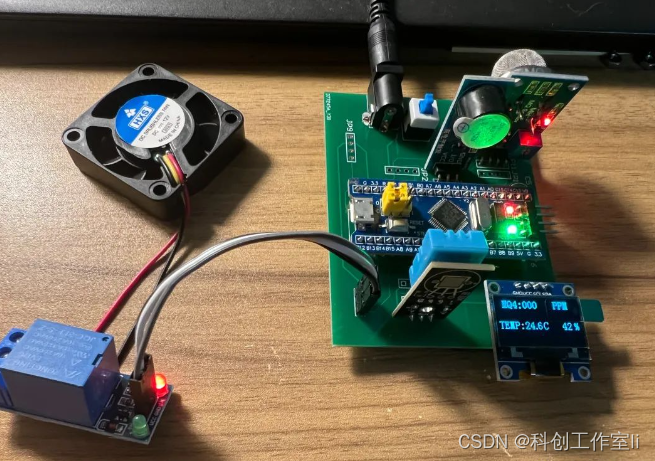

本系统主要由STM32单片机、MQ4天然气传感器、DHT11温湿度传感器、蜂鸣器、0.96寸OLED显示屏、继电器及风扇等模块组成。系统采用USB5V供电，便于使用电脑或充电宝进行供电。

三、硬件设计

1. STM32单片机：作为系统的控制核心，负责数据采集、处理及控制各功能模块。
2. MQ4天然气传感器：用于实时监测环境中的天然气浓度，并将数据传输给单片机进行处理。
3. DHT11温湿度传感器：用于检测环境的温度和湿度，为系统提供环境参考数据。
4. 蜂鸣器：当天然气浓度超过设定阈值时，发出报警声音。
5. OLED显示屏：实时显示当前环境中的天然气浓度和温湿度数据。
6. 继电器及风扇：当天然气浓度超标时，继电器触发，驱动风扇进行通风以降低浓度。

四、软件设计

系统软件设计主要包括数据采集、处理、显示及报警控制等部分。程序首先进行初始化设置，包括传感器初始化、OLED显示初始化等。随后进入主循环，不断采集MQ4和DHT11传感器的数据，经过处理后显示在OLED屏幕上。同时，程序判断天然气浓度是否超过设定的阈值，若超过则触发蜂鸣器报警，并通过继电器驱动风扇进行通风。当浓度降低到安全范围内时，报警停止，风扇关闭。

五、系统测试与实验

在完成软硬件设计后，对系统进行了全面的测试和实验。实验结果表明，系统能够准确监测环境中的天然气浓度和温湿度，并在浓度超标时及时报警并启动通风设备。同时，系统具有良好的稳定性和可靠性，能够满足地下矿井等封闭环境的安全监控需求。

六、结论与展望

本文设计的基于STM32单片机的天然气与温湿度检测报警系统能够有效地监控地下矿井等封闭环境中的天然气浓度和温湿度变化，并在必要时启动报警和通风机制以保障人员安全。未来可以进一步优化算法和提高传感器精度以增强系统的性能和应用范围。此外还可以考虑加入无线通信模块实现远程监控和数据传输功能以便更及时地掌握环境状况并作出相应处理措施。

由于篇幅限制，我无法直接提供完整的详细代码，但我可以给你一个大致的框架和关键部分的代码示例，帮助你构建基于STM32单片机的天然气与温湿度检测报警系统。

首先，你需要确保你有STM32的开发环境和相关的库文件。例如，STM32CubeIDE或Keil uVision等。

以下是一个简化的代码框架：

#include "stm32xxx.h"  // 根据你的STM32型号替换xxx
#include "dht11.h"
#include "mq4.h"
#include "oled.h"
#include "buzzer.h"
#include "relay.h"

// 阈值设置
#define GAS_THRESHOLD 100  // 这是一个示例值，你可以根据实际需要调整

int main(void) {
    // 初始化硬件和外设
    MQ4_Init();
    DHT11_Init();
    OLED_Init();
    Buzzer_Init();
    Relay_Init();

    while (1) {
        // 读取MQ4传感器数据
        uint16_t gas_concentration = MQ4_Read();

        // 读取DHT11传感器数据
        float temperature, humidity;
        DHT11_Read(&temperature, &humidity);

        // 显示数据到OLED屏幕
        char display_buffer[32];
        sprintf(display_buffer, "Gas: %u ppm\nTemp: %.1f C\nHum: %.1f %%", gas_concentration, temperature, humidity);
        OLED_Display(display_buffer);

        // 检查天然气浓度是否超过阈值
        if (gas_concentration > GAS_THRESHOLD) {
            // 触发蜂鸣器报警
            Buzzer_On();
            // 打开继电器，启动风扇
            Relay_On();
        } else {
            // 关闭蜂鸣器报警
            Buzzer_Off();
            // 关闭继电器，停止风扇
            Relay_Off();
        }

        // 延时以减少CPU使用率
        HAL_Delay(1000);  // 延时1秒，可以根据需要调整
    }
}

注意：上述代码只是一个框架示例，你需要根据具体的硬件连接和库函数进行适配。例如，MQ4_Init(), DHT11_Init(), OLED_Init(), Buzzer_Init(), Relay_Init() 等函数都需要你根据具体的硬件手册和实现方式来编写。

另外，对于DHT11和MQ4的读取函数（如 MQ4_Read() 和 DHT11_Read()），你也需要根据传感器的数据手册来实现具体的读取逻辑。同样，OLED显示、蜂鸣器和继电器的控制函数也需要你根据具体的硬件来实现。

最后，请确保在编写和测试代码时始终遵循安全操作规程，特别是在处理与气体检测和报警相关的系统时。

继续模块化展开代码，我们可以将之前提到的每个模块转化为具体的C语言函数。请注意，以下代码是基于假设的库函数和硬件接口编写的，具体实现可能会根据你的硬件和库函数有所不同。

一、系统初始化模块

void MQ4_Init() {
    // 假设的初始化函数，具体实现依据MQ4传感器接口和库函数
    // ... 初始化代码 ...
}

void DHT11_Init() {
    // 假设的初始化函数，具体实现依据DHT11传感器接口和库函数
    // ... 初始化代码 ...
}

void OLED_Init() {
    // 假设的初始化函数，具体实现依据OLED显示屏接口和库函数
    // ... 初始化代码 ...
}

void Buzzer_Init() {
    // 假设蜂鸣器连接在STM32的某个GPIO引脚上，比如GPIOA的Pin 0
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    __HAL_RCC_GPIOA_CLK_ENABLE(); // 使能GPIOA时钟

    // 配置蜂鸣器引脚为输出模式
    GPIO_InitStruct.Pin = GPIO_PIN_0;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}

void Relay_Init() {
    // 假设继电器连接在STM32的某个GPIO引脚上，初始化类似蜂鸣器
    // ... 初始化代码 ...
}

二、数据采集模块

uint16_t MQ4_Read() {
    // 假设的读取函数，返回MQ4传感器读取的天然气浓度值
    uint16_t concentration = 0;
    // ... 读取代码 ...
    return concentration;
}

void DHT11_Read(float *temperature, float *humidity) {
    // 假设的读取函数，读取DHT11传感器的温度和湿度值
    // ... 读取代码 ...
    // 假设读取到的温度和湿度分别赋值给temperature和humidity指针指向的变量
}

三、数据处理与显示模块

void OLED_Display(const char *text) {
    // 假设的显示函数，将传入的字符串显示在OLED屏幕上
    // ... 显示代码 ...
}

四、报警与控制模块

void Buzzer_On() {
    // 打开蜂鸣器
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_SET);
}

void Buzzer_Off() {
    // 关闭蜂鸣器
    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_RESET);
}

void Relay_On() {
    // 打开继电器，假设继电器连接在GPIOB的Pin 1上
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_SET);
}

void Relay_Off() {
    // 关闭继电器
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_1, GPIO_PIN_RESET);
}

五、主循环模块

int main(void) {
    // 初始化所有模块
    MQ4_Init();
    DHT11_Init();
    OLED_Init();
    Buzzer_Init();
    Relay_Init();

    while (1) {
        uint16_t gas_concentration = MQ4_Read();
        float temperature, humidity;
        DHT11_Read(&temperature, &humidity);

        char display_buffer[64];
        sprintf(display_buffer, "Gas: %u ppm\nTemp: %.1f C\nHum: %.1f %%",
                gas_concentration, temperature, humidity);
        OLED_Display(display_buffer);

        if (gas_concentration > GAS_THRESHOLD) {
            Buzzer_On();
            Relay_On();
        } else {
            Buzzer_Off();
            Relay_Off();
        }

        HAL_Delay(1000); // 延时1秒
    }
}

请注意，以上代码是基于HAL库函数编写的，并且做了很多假设。在实际应用中，你需要根据具体的硬件连接和使用的库函数来调整和完善这些代码。此外，对于错误处理、传感器校准、电源管理等方面的考虑在实际项目中也是必不可少的。
