基于STM32F103C8T6的智能台灯系统设计

基于STM32F103C8T6的智能台灯系统设计

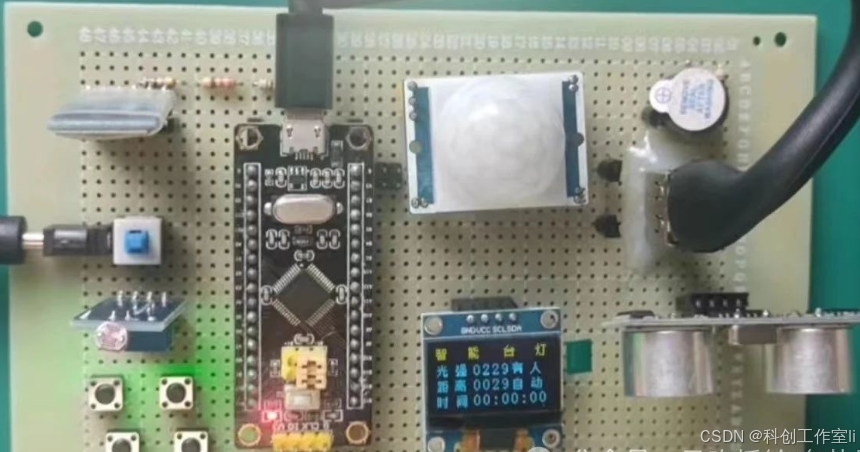

1、系统组成：STM32F103C8T6最小系统、S8050三极管、有源高电平触发蜂鸣器、0.96OLED显示屏、蓝牙模块、LED、独立按键、超声波模块、光敏传感器、红外感应模块、排针若干、杜邦线若干、USB转TTL串口烧录工具等。

2、需要用到的软件：Keil5(STM32版本)、串口调试助手、Flymcu程序烧录软件、小程序开发软件、字模取模软件以及其它需要用到的软件。

3、实现功能：

（1）智能模式：

 1、智能感应：根据人体感应模块，感应是否有人进行自动控制LED灯条的亮灭。

 2、智能调光：检测环境光照强度，根据外界光线变化，LED灯条自动调节亮度 。

3、利用超声波模块，检测当前人体距离设备的距离；

（2）手动模式：

1、可启动控制：通过按键控制开/关灯 。

2、亮度控制：按键控制灯条的亮度（三挡亮度）。

3、时间控制：可进行计时，久坐后自动报警提醒。

4、0LED显示屏：当前模式、环境光线、当前亮度、人体感应情况、久坐时间、人体具体台灯的距离。

5、手机APP远程端控制：采用蓝牙通讯，用户可以在手机APP 端进行控制启动、亮度、定时、模式选取功能。

全部资料

摘要

随着物联网技术的快速发展和智能家居概念的普及，智能台灯作为智能家居的一部分，逐渐受到人们的关注。本文设计了一款基于STM32F103C8T6单片机的智能台灯系统，通过集成多种传感器和模块，实现了智能化、人性化的控制功能。系统能够自动感应人体、调节亮度、检测距离、计时提醒，并支持手机APP远程控制。本文将从系统组成、设计原理、实现功能等方面进行详细阐述。

1. 引言

智能台灯作为一种智能家居设备，通过集成传感器和无线通信模块，能够提供更加便捷、智能的使用体验。本系统采用STM32F103C8T6单片机作为核心控制器，结合多种传感器和模块，实现了智能感应、智能调光、距离检测、手动控制、计时提醒和手机APP远程控制等功能。

2. 系统组成

2.1 核心控制器

• STM32F103C8T6单片机：作为系统的核心控制器，负责处理传感器数据、控制LED灯条、与蓝牙模块通信等。

2.2 传感器与模块

• S8050三极管：用于驱动LED灯条。
• 有源高电平触发蜂鸣器：用于久坐提醒。
• 0.96英寸OLED显示屏：显示当前模式、环境光线、亮度、人体感应情况、久坐时间和人体距离等信息。
• 蓝牙模块：实现手机APP与台灯之间的无线通信。
• LED灯条：作为台灯的光源。
• 独立按键：用于手动控制台灯的开/关、亮度调节和时间设置。
• 超声波模块：用于检测人体与台灯之间的距离。
• 光敏传感器：用于检测环境光照强度，实现智能调光。
• 红外感应模块：用于人体感应，实现自动开/关灯。

2.3 辅助材料

• 排针、杜邦线：用于连接各模块和传感器。
• USB转TTL串口烧录工具：用于将程序烧录到STM32单片机中。

3. 系统设计

3.1 硬件设计

硬件设计主要包括STM32F103C8T6最小系统的设计、传感器和模块的连接、电源电路的设计等。各模块通过杜邦线和排针连接到STM32单片机的相应引脚，实现数据的传输和控制。

3.2 软件设计

3.2.1 开发环境

• Keil5（STM32版本）：用于编写和调试STM32单片机的程序。
• 串口调试助手：用于查看和调试串口通信数据。
• Flymcu程序烧录软件：用于将程序烧录到STM32单片机中。
• 小程序开发软件：用于开发手机APP。
• 字模取模软件：用于生成OLED显示屏上显示的字符或图形。

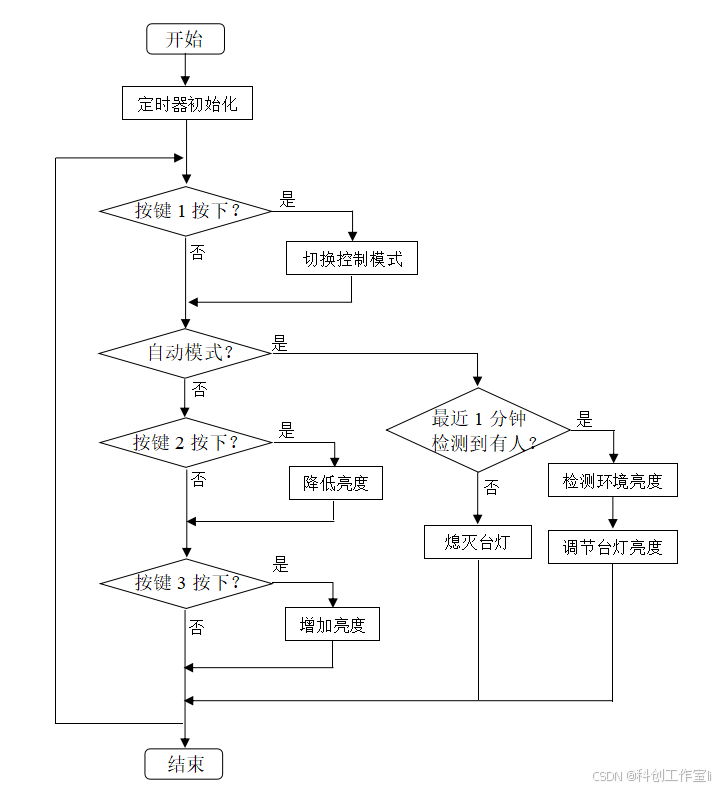

3.2.2 程序结构

程序主要包括初始化部分、主循环部分和中断服务程序。初始化部分负责配置STM32单片机的时钟、GPIO、串口、中断等；主循环部分负责读取传感器数据、处理控制逻辑、更新OLED显示屏等；中断服务程序用于处理按键中断、定时器中断等。

4. 实现功能

4.1 智能模式

4.1.1 智能感应

通过红外感应模块，系统能够感应是否有人体在台灯附近，从而自动控制LED灯条的亮灭。当人体靠近时，LED灯条自动亮起；当人体离开时，LED灯条自动熄灭。

4.1.2 智能调光

系统通过光敏传感器检测环境光照强度，并根据外界光线变化自动调节LED灯条的亮度。当环境光线较暗时，LED灯条亮度增加；当环境光线较亮时，LED灯条亮度降低。

4.1.3 距离检测

通过超声波模块，系统能够检测当前人体与台灯之间的距离，并在OLED显示屏上显示。当距离过近或过远时，系统可以发出提示。

4.2 手动模式

4.2.1 可启动控制

通过独立按键，用户可以手动控制LED灯条的开/关。

4.2.2 亮度控制

按键还可以用于控制LED灯条的亮度，提供三挡亮度调节。

4.2.3 时间控制

系统具有计时功能，用户可以通过按键设置久坐时间，当时间到达时，蜂鸣器发出提醒。

4.3 OLED显示屏

OLED显示屏用于显示当前模式、环境光线、当前亮度、人体感应情况、久坐时间和人体距离等信息，提供直观的用户界面。

4.4 手机APP远程端控制

通过蓝牙模块，系统可以与手机APP进行通信。用户可以在手机APP上控制LED灯条的启动、亮度调节、定时设置和模式选取等功能，实现远程智能控制。

5. 结论

本文设计了一款基于STM32F103C8T6单片机的智能台灯系统，通过集成多种传感器和模块，实现了智能化、人性化的控制功能。系统能够自动感应人体、调节亮度、检测距离、计时提醒，并支持手机APP远程控制。该系统设计合理、功能完善，具有较高的实用性和市场推广价值。
