基于stm32单片机病人监测系统系统（程序+原理图+元件清单全套资料）

功能介绍：采用stm32单片机作为主控CPU，采用MAX30102模块采集心率和血氧，采用MSP20血压传感器采集血压，OLED显示相关数据，并且通过蓝牙模块HC-05上传到手机APP，当心率低于50或者血氧低于90%，蜂鸣器进行报警，

资料包含：
1.源代码（有注释）

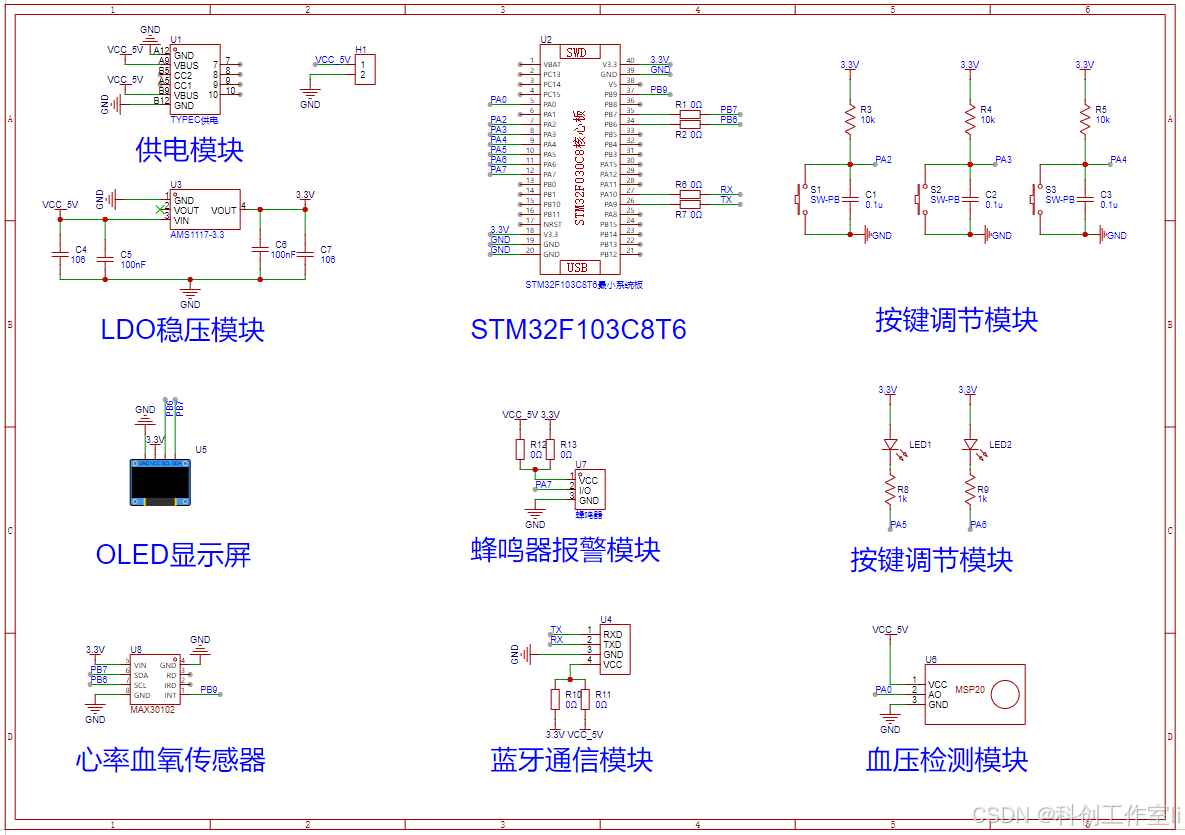

2.接线图
3.PCB
4.元件清单
5.参考文章
6.软件工具
7.参考论文
8.特殊定制

基于STM32单片机的病人监测系统毕业论文
摘要

本文设计并实现了一种基于STM32单片机的病人监测系统。该系统通过MAX30102模块采集心率和血氧数据，使用MSP20血压传感器采集血压数据，并通过OLED显示屏显示相关数据。此外，系统通过HC-05蓝牙模块将数据上传到手机APP，并在心率低于50或血氧低于90%时，通过蜂鸣器进行报警。本文详细介绍了系统的硬件设计、软件设计及测试结果。

1. 引言

随着医疗技术的发展，病人监测系统在医疗领域的重要性日益凸显。本文设计的基于STM32单片机的病人监测系统，旨在提供一种便携、高效的监测方案，帮助医护人员及时了解病人的生理状态，提高医疗服务质量。

2. 系统总体设计

系统主要由以下几个部分组成：

主控模块：STM32单片机
心率和血氧采集模块：MAX30102
血压采集模块：MSP20
显示模块：OLED
数据传输模块：HC-05蓝牙模块
报警模块：蜂鸣器
3. 硬件设计
3.1 STM32单片机

STM32单片机是系统的核心控制单元，负责数据的采集、处理和传输。本文选用STM32F103C8T6作为主控芯片，其具有高性能、低功耗的特点，适合用于嵌入式系统。

3.2 MAX30102模块

MAX30102模块用于采集心率和血氧数据。该模块通过I2C接口与STM32单片机通信，提供高精度的测量结果。

3.3 MSP20血压传感器

MSP20血压传感器用于采集血压数据。该传感器通过模拟信号输出，STM32单片机通过ADC模块读取并处理数据。

3.4 OLED显示模块

OLED显示模块用于实时显示心率、血氧和血压数据。本文选用0.96寸OLED显示屏，通过I2C接口与STM32单片机通信。

3.5 HC-05蓝牙模块

HC-05蓝牙模块用于将采集到的数据上传到手机APP。该模块通过串口与STM32单片机通信，支持蓝牙4.0标准。

3.6 蜂鸣器

蜂鸣器用于在心率低于50或血氧低于90%时进行报警。STM32单片机通过GPIO口控制蜂鸣器的开关。

4. 软件设计
4.1 系统初始化

系统上电后，首先进行硬件初始化，包括I2C、ADC、串口和GPIO的初始化。

4.2 数据采集
心率和血氧数据采集：通过I2C接口读取MAX30102模块的数据。
血压数据采集：通过ADC模块读取MSP20传感器的模拟信号，并进行数据处理。
4.3 数据处理
心率和血氧数据处理：对采集到的数据进行滤波和计算，得到心率和血氧值。
血压数据处理：对采集到的模拟信号进行滤波和转换，得到血压值。
4.4 数据显示

通过I2C接口将处理后的数据发送到OLED显示屏进行显示。

4.5 数据传输

通过串口将处理后的数据发送到HC-05蓝牙模块，上传到手机APP。

4.6 报警功能

当心率低于50或血氧低于90%时，通过GPIO口控制蜂鸣器进行报警。

5. 系统测试
5.1 功能测试
心率和血氧测试：使用MAX30102模块采集数据，验证数据的准确性和稳定性。
血压测试：使用MSP20传感器采集数据，验证数据的准确性和稳定性。
显示测试：通过OLED显示屏显示心率、血氧和血压数据，验证显示效果。
数据传输测试：通过HC-05蓝牙模块将数据上传到手机APP，验证数据传输的稳定性和准确性。
报警测试：设置心率低于50或血氧低于90%的条件，验证蜂鸣器的报警功能。
5.2 性能测试
功耗测试：测量系统在不同工作状态下的功耗，验证系统的低功耗设计。
响应时间测试：测量系统从采集数据到显示数据的响应时间，验证系统的实时性。
6. 结论

本文设计并实现了一种基于STM32单片机的病人监测系统。该系统通过MAX30102模块采集心率和血氧数据，使用MSP20血压传感器采集血压数据，并通过OLED显示屏显示相关数据。此外，系统通过HC-05蓝牙模块将数据上传到手机APP，并在心率低于50或血氧低于90%时，通过蜂鸣器进行报警。测试结果表明，该系统具有较高的准确性和稳定性，能够满足实际应用的需求。

参考文献

[1] STM32官方文档
[2] MAX30102模块数据手册
[3] MSP20血压传感器数据手册
[4] HC-05蓝牙模块数据手册
[5] OLED显示模块数据手册

#include "stdlib.h"
#include "stdio.h"
#include "string.h"
#include "timer_task.h"
#include "mqtt-user.h"
#include "sim900a.h"
#include "timer.h"
#include "frozen.h"
#include "parameter.h"
#include "system.h"
#include "relay.h"

uint64_t curr_time = 0;
uint64_t curr_cmd_id = 0;
char curr_state = 1;

static int read_tcp_func(void* arg);
static int send_beat_func(void* arg);
static int set_relay_func(void* arg);

timer_task_t read_tcp_task = {
    .last_time = 0,
    .next_time = 1,
    .func = read_tcp_func,
};

timer_task_t send_beat_task = {
    .last_time = 0,
    .next_time = 40,
    .func = send_beat_func,
};

timer_task_t set_relay_task = {
    .last_time = 0,
    .next_time = 0,
    .func = set_relay_func,
};

/*
 *{id:13,command:"relay",data:"5"}
 *{id:14,command:"on",data:"5"}
 *{"imei":"866104823648374","state":"1"}
 */
int read_tcp_func(void* arg)
{
    char* json_start = NULL;
    char* json_end = NULL;
    int json_len = -1;
    int i = 0;

    char* cmd = NULL;
    char* data = NULL;

    sim900a_read_tcp(NULL, 0);

    gsm_global_data.frame_buf[GSM_DATA_RECORD_MAX_LEN - 1] = '\0';

    json_start = gsm_global_data.frame_buf;

    for (i=0;i<GSM_DATA_RECORD_MAX_LEN;i++) {
        if (*json_start == '{') {
            break;
        }
        json_start++;
    }

    if (NULL == json_start) {
        return 0;
    }

    json_end = json_start;

    for (i=0;i<GSM_DATA_RECORD_MAX_LEN;i++) {
        if (*json_end == '}') {
            break;
        } else if (*json_end == '\0') {
            json_end = NULL;
            break;
        }
        json_end++;
    }

    if (NULL == json_end) {
        return 0;
    }

    json_len = json_end -json_start;

    if (json_len < 5) {
        return 0;
    }

    printf("MSG IN--->\n%s\n", json_start);

    json_scanf(json_start, json_len, "{imei:%Q,state:%Q}", &cmd, &data);

    if (atoi(data) > 0) {
        printf("relay cmd on!\n");
        relay_on();
        curr_state = 1;
    } else {
        printf("relay cmd off!\n");
        relay_off();
        curr_state = 0;
    }

    //mqtt_publish("topic_server", json_start, json_len + 1, 0);

    free(cmd);
    free(data);

    return 0;
}

int send_beat_func(void* arg)
{
    return mqtt_send_beat("topic_server", curr_state);
}

int set_relay_func(void* arg)
{
    set_relay_task.next_time = 0;

    relay_off();

    return 0;
}

/******************************************
 * Checking timeout and run functions
 *******************************************/

int timer_task_executer(timer_task_t* task, void* arg)
{
    int ret = -1;
    uint64_t start_time = curr_time;

    if (curr_time - task->last_time >= task->next_time &&
        task->next_time > 0) {
        ret = task->func(arg);
        if (0 > ret) {
            printf("%s:%d:execute task failed\n", __func__, __LINE__);
        } else {
            task->last_time = start_time;
        }
    }

    return ret;
}

void update_current_time()
{
    curr_time = sys_time_sec;
}

void user_task_loop()
{
    update_current_time();

    read_tcp_func(NULL);
    //timer_task_executer(&read_tcp_task, NULL);
    timer_task_executer(&send_beat_task, NULL);
    timer_task_executer(&set_relay_task, NULL);
}
