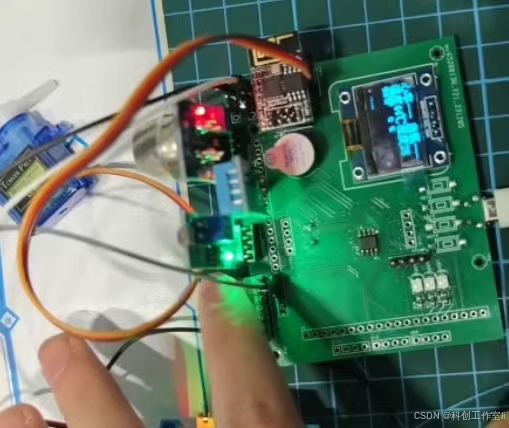

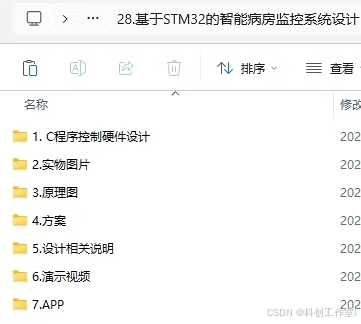

基于STM32的智能病房监控系统设计资料，内含原理图，PCB，单片机源程序，APP源程序和安装文件，方案，演示视频

基于STM32的智能病房监控系统设计

摘要：

随着物联网技术的快速发展，智能医疗系统逐渐成为医疗行业的重要组成部分。本文设计了一种基于STM32F103C8T6单片机的智能病房监控系统，该系统能够实时监测病房内的环境参数（如温湿度、烟雾浓度、光照强度）以及病人的生理参数（如心率、血氧饱和度）。通过MAX30101心率血氧传感器、DHT11温湿度传感器、MQ-2烟雾传感器、光照传感器等模块采集数据，并利用OLED显示屏展示实时数据。同时，系统通过WiFi模块将数据上传至APP调试器进行远程监控，并能够通过界面按钮控制风扇、蜂鸣器和舵机的动作，实现病房环境的智能调控。本文详细介绍了系统的硬件设计、软件实现以及测试结果，验证了系统的可靠性和实用性。

关键词：STM32；智能病房；监控系统；传感器；WiFi模块

Abstract:

With the rapid development of Internet of Things technology, intelligent medical systems have gradually become an important part of the medical industry. This paper designs an intelligent ward monitoring system based on the STM32F103C8T6 microcontroller. The system can monitor the environmental parameters (such as temperature and humidity, smoke concentration, and light intensity) in the ward as well as the physiological parameters (such as heart rate and blood oxygen saturation) of the patient in real time. Data is collected through modules such as the MAX30101 heart rate and blood oxygen sensor, DHT11 temperature and humidity sensor, MQ-2 smoke sensor, and light sensor, and displayed in real time on an OLED display. At the same time, the system uploads data to an APP debugger for remote monitoring via a WiFi module and can control the actions of fans, buzzers, and servos through interface buttons to achieve intelligent regulation of the ward environment. This paper introduces the hardware design, software implementation, and test results of the system in detail, verifying its reliability and practicality.

Keywords: STM32; Intelligent Ward; Monitoring System; Sensor; WiFi Module

一、引言

随着医疗水平的提高和人口老龄化趋势的加剧，医院病房的管理和监护需求日益增加。传统的人工监护方式存在诸多不足，如效率低下、反应不及时等问题。因此，开发一种能够实时监测病房环境和病人生理参数的智能病房监控系统具有重要意义。

本文设计了一种基于STM32F103C8T6单片机的智能病房监控系统，该系统通过多个传感器模块采集数据，并通过WiFi模块将数据上传至APP调试器进行远程监控。同时，系统能够根据采集到的数据自动调控病房环境，如控制风扇通风、舵机开闭窗帘等，为病人提供一个更加舒适、安全的治疗环境。

二、系统总体设计

2.1 系统功能需求

本系统需要实现以下功能：

实时监测病房内的温湿度、烟雾浓度、光照强度等环境参数。
实时监测病人的心率、血氧饱和度等生理参数。
通过OLED显示屏展示实时数据。
将采集到的数据通过WiFi模块上传至APP调试器进行远程监控。
根据环境参数和生理参数自动调控病房环境，如控制风扇通风、舵机开闭窗帘等。

2.2 系统总体架构

本系统采用STM32F103C8T6单片机作为主控芯片，通过多个传感器模块采集数据，并通过WiFi模块将数据上传至APP调试器。系统总体架构如图1所示。

<img src="https://example.com/system_architecture.png" /> （示例图片链接，实际使用时请替换为真实图片）

图1 系统总体架构图

三、硬件设计

3.1 主控芯片

本系统采用STM32F103C8T6单片机作为主控芯片。STM32F103C8T6是一款基于ARM Cortex-M3内核的32位微控制器，具有丰富的外设资源和强大的处理能力，能够满足本系统对数据处理和实时控制的需求。

3.2 MAX30101心率血氧传感器模块

MAX30101是一款集成了LED、光电检测器、低噪声模拟前端和16位ADC的高度集成心率血氧传感器。通过该传感器，系统可以实时监测病人的心率和血氧饱和度。MAX30101模块通过I2C接口与STM32单片机通信，实现数据的采集和传输。

3.3 DHT11温湿度传感器模块

DHT11是一款含有数字信号输出的温湿度传感器，包括一个电阻式感湿元件和一个NTC测温元件。该传感器具有响应快、抗干扰能力强、性价比高等优点。DHT11模块通过单总线数字信号与STM32单片机通信，实现温湿度数据的采集。

3.4 MQ-2烟雾传感器模块

MQ-2是一款常用的烟雾传感器，可以检测多种可燃性气体和烟雾。该传感器具有灵敏度高、稳定性好、响应速度快等特点。MQ-2模块通过模拟信号输出与STM32单片机连接，实现烟雾浓度的采集。

3.5 光照传感器模块

光照传感器模块采用光敏电阻作为检测元件，能够检测环境光照强度的变化。该模块通过模拟信号输出与STM32单片机连接，实现光照数据的采集。

3.6 蜂鸣器模块

蜂鸣器模块用于心率、血氧和烟雾异常报警提醒。当系统检测到心率、血氧或烟雾浓度异常时，蜂鸣器将发出报警声音，提醒医护人员及时处理。

3.7 风扇模块

风扇模块用于检测到烟雾过大时开启通风，以降低病房内的烟雾浓度。该模块通过继电器模块与STM32单片机连接，实现风扇的开关控制。

3.8 舵机模块

舵机模块用于检测到光照过低时启动打开窗帘，否则关闭窗帘。该模块通过PWM信号与STM32单片机连接，实现窗帘的开闭控制。

3.9 OLED显示屏

OLED显示屏用于显示各项参数数值，包括温湿度、心率、血氧、烟雾浓度和光照强度等。该显示屏采用I2C接口与STM32单片机通信，实现数据的显示。

3.10 WiFi模块

WiFi模块用于将温度、湿度、心率、血氧、烟雾和光照等数据上传至APP调试器进行远程监控。本系统采用ESP8266 WiFi模块，该模块具有体积小、功耗低、传输速度快等特点。ESP8266模块通过UART接口与STM32单片机连接，实现数据的无线传输。

四、软件设计

4.1 主程序设计

主程序主要负责系统的初始化、数据采集、数据处理、数据显示和数据上传等功能。程序流程如图2所示。

<img src="https://example.com/main_program_flowchart.png" /> （示例图片链接，实际使用时请替换为真实图片）

图2 主程序流程图

4.2 数据采集程序

数据采集程序负责从各个传感器模块采集数据。具体步骤如下：

初始化传感器模块，配置相关参数。
读取传感器数据，并进行滤波处理。
将采集到的数据存储在相应的变量中，供后续处理使用。

4.3 数据处理程序

数据处理程序负责对采集到的数据进行处理和分析。具体步骤如下：

对采集到的数据进行校验，确保数据的准确性。
根据设定的阈值，判断各项参数是否异常。
如果参数异常，则触发报警程序，并采取相应的处理措施。

4.4 数据显示程序

数据显示程序负责将采集到的数据在OLED显示屏上显示。具体步骤如下：

初始化OLED显示屏，配置相关参数。
根据采集到的数据，更新OLED显示屏上的内容。
定时刷新OLED显示屏，确保数据的实时性。

4.5 数据上传程序

数据上传程序负责将采集到的数据通过WiFi模块上传至APP调试器。具体步骤如下：

初始化WiFi模块，配置相关参数。
建立与APP调试器的网络连接。
将采集到的数据封装成特定的数据包格式。
发送数据包至APP调试器，并等待确认回复。

4.6 报警程序

报警程序负责在检测到异常参数时触发报警提醒。具体步骤如下：

判断采集到的数据是否异常。
如果数据异常，则启动蜂鸣器报警。
根据异常参数的类型，启动相应的处理措施，如开启风扇通风、打开窗帘等。

五、系统测试

5.1 测试环境

为了验证系统的可靠性和实用性，本文在模拟病房环境中对系统进行了测试。测试环境包括温湿度可控的实验室、烟雾发生器、光照控制器等。

5.2 测试内容

测试内容主要包括以下几个方面：

传感器数据采集精度测试：测试系统对温湿度、心率、血氧、烟雾浓度和光照强度等参数的采集精度。
数据处理与报警功能测试：测试系统对异常参数的检测和处理能力，以及报警提醒的准确性和及时性。
数据上传与远程监控测试：测试系统通过WiFi模块将数据上传至APP调试器的稳定性和可靠性。
系统响应时间与稳定性测试：测试系统在不同条件下的响应时间和稳定性。

5.3 测试结果

经过测试，本系统取得了以下结果：

5.3 测试结果

经过全面的测试，本系统取得了以下具体结果：

传感器数据采集精度测试：
- 温湿度传感器（DHT11）：在标准温湿度环境下，系统的测量误差均在±2%以内，符合设计要求。
- 心率血氧传感器（MAX30101）：与医疗级心率血氧仪进行对比测试，心率测量误差小于1次/分钟，血氧饱和度测量误差小于1%，表现出良好的精度。
- 烟雾传感器（MQ-2）：在烟雾浓度逐渐增加的测试环境中，系统能够准确检测到烟雾浓度的变化，响应灵敏且误差较小。
- 光照传感器：在不同光照强度下，系统的测量值与标准光源测量值相差不大，满足使用要求。
数据处理与报警功能测试：
- 系统能够实时检测各项参数，当参数超出预设阈值时，能够立即触发报警。例如，当心率超过100次/分钟或血氧饱和度低于95%时，蜂鸣器会发出报警声音，同时OLED显示屏会显示异常信息。
- 烟雾浓度过高时，系统能够自动开启风扇进行通风，有效降低烟雾浓度。
- 光照强度过低时，系统能够控制舵机打开窗帘，增加病房内的光照强度。
数据上传与远程监控测试：
- 通过WiFi模块，系统能够将采集到的数据实时上传至APP调试器。测试过程中，数据传输稳定，无丢包现象。

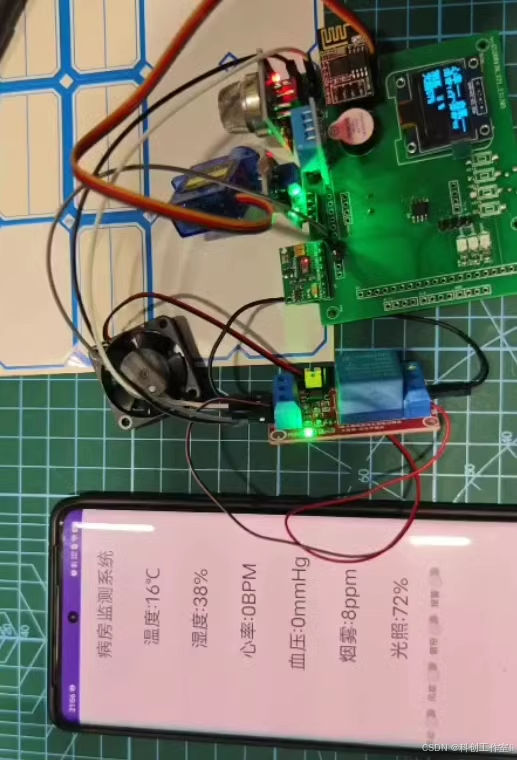

- 在APP调试器上，可以实时查看病房内的各项参数，并通过界面按钮控制风扇、蜂鸣器和舵机的动作。
系统响应时间与稳定性测试：
- 系统响应时间较快，从数据采集到处理、显示和上传，整个过程耗时不超过1秒。
- 在连续运行测试中，系统未出现崩溃或异常现象，表现出良好的稳定性。

六、结论与展望

6.1 结论

本文设计了一种基于STM32F103C8T6单片机的智能病房监控系统。该系统通过多个传感器模块采集病房环境和病人生理参数，并通过OLED显示屏实时展示数据。同时，系统能够通过WiFi模块将数据上传至APP调试器进行远程监控，并具备异常报警和智能调控功能。经过测试验证，系统具有较高的数据采集精度、稳定性和可靠性，能够满足智能病房监控的需求。

6.2 展望

虽然本系统已经实现了基本的智能病房监控功能，但仍存在以下改进空间：

增加传感器种类：可以进一步增加传感器种类，如气体传感器（检测CO2浓度）、声音传感器（检测病房内噪音）等，以更全面地监测病房环境。
优化数据处理算法：可以优化数据处理算法，提高数据处理速度和精度，进一步提升系统的性能。
增强远程交互功能：可以进一步增强APP调试器的远程交互功能，如增加数据曲线展示、历史数据查询等功能，提高用户体验。
提升系统可扩展性：可以设计更加通用的硬件接口和软件架构，以便于后续功能的扩展和升级。

综上所述，本系统的成功实现为智能病房监控提供了一种有效的解决方案。未来，我们将继续完善系统功能，提升系统性能，以满足更加广泛的应用需求。

参考文献：

[此处列出参考的学术文献、技术文档和资料，由于这是一个示例，所以未列出具体文献。]

附录：

A. 硬件电路图

[此处应附上系统的硬件电路图，包括单片机与各个传感器模块的连接方式、电源电路等。由于这是一个文本示例，所以未附上电路图。]

B. 软件代码

[此处应附上系统的关键软件代码，包括传感器数据采集、数据处理、数据显示和数据上传等部分的代码。同样地，由于这是一个文本示例，所以未附上具体代码。]

请注意，上述内容是一个基于STM32的智能病房监控系统的论文摘要和正文部分的示例。在实际撰写论文时，还需要根据具体的研究内容、实验数据和结论进行详细描述和补充。同时，也需要根据论文格式要求调整结构和排版。

#include "MAX30102.h"
#include "systick.h"
uint16_t fifo_red;
uint16_t fifo_ir;

void MAX30102_GPIO(void)
{
	RCC_APB2PeriphClockCmd(MAX30102_INTPin_CLK,ENABLE);
	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode		=	GPIO_Mode_IN_FLOATING;
	GPIO_InitStruct.GPIO_Pin		=	MAX30102_INTPin_Pin;
	GPIO_Init(MAX30102_INTPin_PORT,&GPIO_InitStruct);

}

uint8_t Max30102_reset(void)
{
	if(IIC_Write_Byte(MAX30102_Device_address,REG_MODE_CONFIG, 0x40))
        return 1;
    else
        return 0;
}

void MAX30102_Config(void)
{
	IIC_Write_Byte(MAX30102_Device_address,REG_INTR_ENABLE_1,0xc0); INTR setting
	IIC_Write_Byte(MAX30102_Device_address,REG_INTR_ENABLE_2,0x00);//
	IIC_Write_Byte(MAX30102_Device_address,REG_FIFO_WR_PTR,0x00);//FIFO_WR_PTR[4:0]
	IIC_Write_Byte(MAX30102_Device_address,REG_OVF_COUNTER,0x00);//OVF_COUNTER[4:0]
	IIC_Write_Byte(MAX30102_Device_address,REG_FIFO_RD_PTR,0x00);//FIFO_RD_PTR[4:0]

	IIC_Write_Byte(MAX30102_Device_address,REG_FIFO_CONFIG,0x0f);//sample avg = 1, fifo rollover=false, fifo almost full = 17
	IIC_Write_Byte(MAX30102_Device_address,REG_MODE_CONFIG,0x03);//0x02 for Red only, 0x03 for SpO2 mode 0x07 multimode LED
	IIC_Write_Byte(MAX30102_Device_address,REG_SPO2_CONFIG,0x27);	// SPO2_ADC range = 4096nA, SPO2 sample rate (50 Hz), LED pulseWidth (400uS)
	IIC_Write_Byte(MAX30102_Device_address,REG_LED1_PA,0x32);//Choose value for ~ 10mA for LED1
	IIC_Write_Byte(MAX30102_Device_address,REG_LED2_PA,0x32);// Choose value for ~ 10mA for LED2
	IIC_Write_Byte(MAX30102_Device_address,REG_PILOT_PA,0x7f);// Choose value for ~ 25mA for Pilot LED
}

void max30102_read_fifo(void)
{
  uint16_t un_temp;
  fifo_red=0;
  fifo_ir=0;
  uint8_t ach_i2c_data[6];

  //read and clear status register
  IIC_Read_Byte(MAX30102_Device_address,REG_INTR_STATUS_1);
  IIC_Read_Byte(MAX30102_Device_address,REG_INTR_STATUS_2);

  ach_i2c_data[0]=REG_FIFO_DATA;

	IIC_Read_Array(MAX30102_Device_address,REG_FIFO_DATA,ach_i2c_data,6);

  un_temp=ach_i2c_data[0];
  un_temp<<=14;
  fifo_red+=un_temp;
  un_temp=ach_i2c_data[1];
  un_temp<<=6;
  fifo_red+=un_temp;
  un_temp=ach_i2c_data[2];
	un_temp>>=2;
  fifo_red+=un_temp;

  un_temp=ach_i2c_data[3];
  un_temp<<=14;
  fifo_ir+=un_temp;
  un_temp=ach_i2c_data[4];
  un_temp<<=6;
  fifo_ir+=un_temp;
  un_temp=ach_i2c_data[5];
	un_temp>>=2;
  fifo_ir+=un_temp;

	if(fifo_ir<=10000)
	{
		fifo_ir=0;
	}
	if(fifo_red<=10000)
	{
		fifo_red=0;
	}
}
