基于STM32的宠物投喂系统设计与实现

摘要：本文设计了一款基于STM32的宠物投喂系统，该系统能够实时监测宠物窝的温湿度，记录投喂次数及间隔时间，并通过OLED屏实时显示。系统利用光敏电阻感知环境光线变化，自动调节灯光。步进电机控制投食，蓝牙模块实现手机APP远程控制。系统提高了宠物护理的便捷性和智能化水平，具有实用价值。

关键词：STM32；宠物投喂系统；温湿度监测；自动投喂；手机APP控制

一、引言

随着生活水平的提高，宠物已成为许多家庭的重要成员。然而，宠物的日常护理，特别是定时投喂，给宠物主人带来了不少麻烦。传统的手动投喂方式不仅耗时费力，还容易因遗忘而导致宠物饥饿。因此，设计一款能够自动投喂、实时监测宠物环境并具备远程控制功能的宠物投喂系统显得尤为重要。

二、系统总体设计

（一）系统功能概述

本系统基于STM32单片机设计，具备以下主要功能：

实时监测宠物窝的温湿度，并在OLED显示屏上显示。
记录投喂食物的次数，以及两次投喂的间隔时间。
使用光敏电阻实时监测环境变化，自动调节灯光。在自动模式下，当光线变暗后，会自动打开灯光为宠物照明；当光线变亮后，会自动关闭灯光。
通过步进电机控制食物的投喂。
使用蓝牙模块实现手机APP与系统的通讯，方便远程控制投喂、开关灯及模式切换。

（二）系统硬件组成

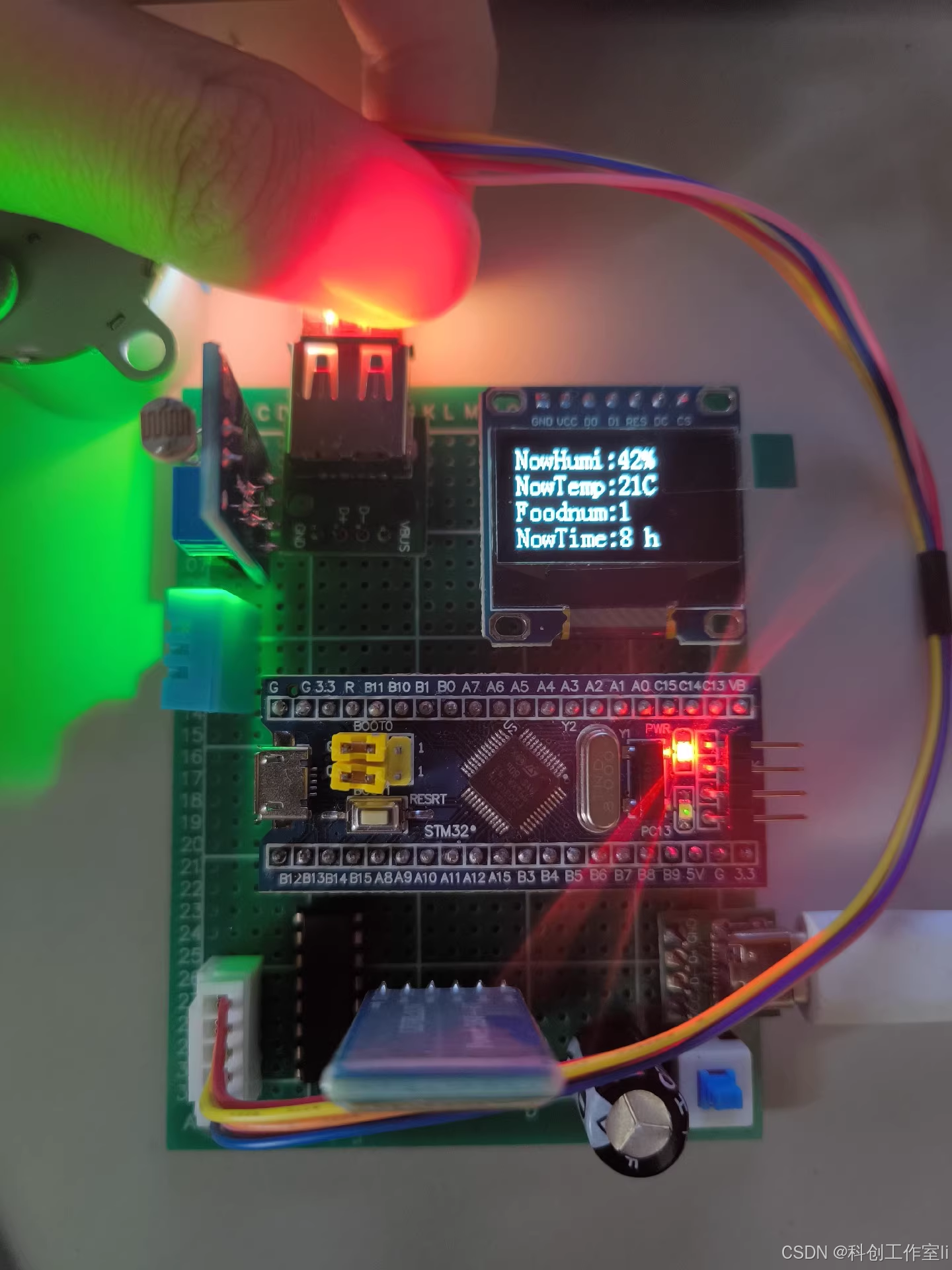

系统硬件主要由STM32单片机、OLED显示屏、DHT11温湿度传感器、光敏电阻、步进电机、蓝牙模块等组成。

STM32单片机：作为系统的主控器，负责数据处理和指令发送。本系统选用STM32F103C8T6单片机，该单片机具有丰富的外设接口和强大的数据处理能力，能够满足系统的需求。
OLED显示屏：实时显示宠物窝的温湿度、投喂次数及间隔时间等信息。OLED显示屏通过I2C接口与STM32单片机连接。
DHT11温湿度传感器：用于检测宠物窝的温湿度。DHT11是一款有已校准数字信号输出的温湿度传感器，其精度湿度±5%RH，温度±2℃，量程湿度5~95%RH，温度-20~+60℃。它通过单总线与STM32单片机连接。
光敏电阻：用于监测环境光线的变化，实现灯光的自动调节。光敏电阻通过ADC接口与STM32单片机连接。
步进电机：通过控制步进电机的转动，实现食物的定量投喂。步进电机通过ULN2003驱动模块与STM32单片机连接。
蓝牙模块：实现手机APP与系统的通讯，方便远程控制。蓝牙模块通过USART接口与STM32单片机连接。

三、系统硬件设计

（一）STM32单片机配置

在配置时，需对单片机的时钟、GPIO、I2C、USART等外设进行初始化设置。

时钟配置：确保系统时钟的稳定运行，为各个外设提供准确的时间基准。
GPIO配置：根据各个外设的需求，配置相应的GPIO引脚为输入或输出模式。例如，将用于控制步进电机的引脚配置为输出模式，将用于接收光敏电阻信号的引脚配置为输入模式。
I2C配置：初始化I2C接口，以便与OLED显示屏进行通信。
USART配置：初始化USART接口，以便与蓝牙模块进行通信。

（二）OLED显示屏连接与显示

连接：OLED显示屏通过I2C接口与STM32单片机连接。在连接时，需要确保SCL（时钟线）和SDA（数据线）正确连接到单片机的相应引脚。
显示：在程序中，需初始化I2C接口，并编写相应的显示函数，实现温湿度、投喂次数及间隔时间等信息的实时显示。例如，可以定义一个显示函数，将采集到的温湿度数据、投喂次数及间隔时间等参数转换为字符串格式，然后通过I2C接口发送到OLED显示屏进行显示。

（三）DHT11温湿度传感器连接与数据采集

连接：DHT11温湿度传感器通过单总线与STM32单片机连接。在连接时，需要将DHT11的数据引脚连接到单片机的某个GPIO引脚，并为该引脚配置为上拉模式。
数据采集：在程序中，需编写相应的数据采集函数，实现温湿度的实时采集和显示。由于DHT11采用单总线通信协议，因此需要通过单总线通信函数与DHT11进行通信，读取其采集到的温湿度数据。

（四）光敏电阻连接与光线检测

连接：光敏电阻通过ADC接口与STM32单片机连接。在连接时，需要将光敏电阻与一个电阻串联后接入单片机的ADC引脚，形成一个分压电路。
光线检测：在程序中，需配置ADC接口，并编写相应的光线检测函数，实现灯光的自动调节。通过ADC接口读取分压电路中的电压值，然后根据电压值与光线强度的关系计算出当前的光线强度。当光线强度低于设定的阈值时，打开灯光；当光线强度高于设定的阈值时，关闭灯光。

（五）步进电机连接与控制

连接：步进电机通过ULN2003驱动模块与STM32单片机连接。在连接时，需要将步进电机的各个线圈引脚连接到ULN2003驱动模块的相应输出引脚，然后将ULN2003的输入引脚连接到单片机的GPIO引脚。
控制：在程序中，需配置GPIO接口，并编写相应的步进电机控制函数，实现食物的定量投喂。通过控制GPIO引脚的电平变化，产生步进电机所需的驱动信号，从而控制步进电机的转动方向和转动步数。根据步进电机的转动步数和食物的投放量之间的关系，可以实现食物的定量投喂。

（六）蓝牙模块连接与通信

连接：蓝牙模块通过USART接口与STM32单片机连接。在连接时，需要将蓝牙模块的TX引脚连接到单片机的RX引脚，将蓝牙模块的RX引脚连接到单片机的TX引脚。
通信：在程序中，需配置USART接口，并编写相应的通信函数，实现手机APP与系统的远程通信。通过USART接口接收手机APP发送的控制指令，并根据指令执行相应的操作，如投喂食物、开关灯等。同时，也可以通过USART接口将系统的状态信息（如温湿度、投喂次数等）发送给手机APP进行显示。

四、系统软件设计

（一）STM32单片机程序设计

STM32单片机的程序设计主要包括数据采集、处理及指令发送等部分。

数据采集：通过DHT11温湿度传感器采集宠物窝的温湿度数据，通过光敏电阻采集环境光线数据。在采集数据时，需要确保数据的准确性和实时性。例如，可以采用定时中断的方式，每隔一定的时间采集一次数据。
数据处理：对采集到的数据进行处理，计算温湿度值，判断光线强弱等。例如，可以将采集到的温湿度数据转换为实际的温湿度值（如摄氏度、相对湿度等），并将光线强度值与设定的阈值进行比较，以判断是否需要打开或关闭灯光。
指令发送：根据处理结果，发送相应的指令给步进电机和灯光控制模块，实现食物的投喂和灯光的调节。同时，通过蓝牙模块发送数据给手机APP，实现远程显示和控制。

（二）手机APP设计

手机APP的设计主要包括界面设计和功能实现两部分。

界面设计：设计简洁明了的操作界面，包括温湿度显示、投喂次数及间隔时间设置、灯光控制、模式切换等功能按钮。例如，可以采用图形化界面设计工具（如Android Studio等）进行界面设计，确保界面美观、易用。
功能实现：通过蓝牙模块与STM32单片机进行通信，实现远程控制投喂、开关灯、模式切换等功能。同时，接收STM32单片机发送的数据，实时显示宠物窝的温湿度等信息。例如，可以使用蓝牙通信库（如BluetoothSocket等）实现手机APP与蓝牙模块的通信，通过发送特定的指令来控制系统的各个功能。

五、系统测试与优化

（一）系统测试

在系统测试阶段，需对系统的各项功能进行逐一测试，确保系统能够正常工作。

温湿度测试：测试DHT11温湿度传感器的数据采集和显示功能是否正常。可以通过将DHT11放置在不同的温湿度环境中，观察OLED显示屏上显示的温湿度数据是否与实际值相符。
光线感应测试：测试光敏电阻的光线检测和灯光调节功能是否正常。可以通过改变环境光线强度，观察灯光是否能够自动打开或关闭。
投喂测试：测试步进电机的投喂功能和投喂次数的记录功能是否正常。可以通过设置不同的投喂间隔时间，观察步进电机是否能够按照设定的时间间隔进行投喂，并记录投喂次数。
远程控制测试：测试手机APP的远程控制和数据显示功能是否正常。可以通过手机APP发送控制指令，观察系统是否能够按照指令执行相应的操作，并实时显示系统的状态信息。

（二）系统优化

在系统测试的基础上，对系统进行优化和改进。

提高数据采集精度：通过优化数据采集算法，提高温湿度和光线数据的采集精度。例如，可以采用多次采集取平均值的方法，减少数据波动对系统性能的影响。
优化控制逻辑：通过优化控制逻辑，提高系统的响应速度和稳定性。例如，可以采用中断驱动的方式，实时响应外部事件（如光线变化、投喂指令等），提高系统的实时性。
完善用户界面：根据用户反馈，完善手机APP的操作界面和功能设置，提高用户体验。例如，可以添加更多的设置选项（如投喂量设置、灯光亮度调节等），满足用户的不同需求。

六、结论与展望

（一）结论

本文设计了一款基于STM32的宠物投喂系统，该系统能够实时监测宠物窝的温湿度，记录投喂次数及间隔时间，并通过OLED屏实时显示。系统利用光敏电阻感知环境光线变化，自动调节灯光。步进电机控制投食，蓝牙模块实现手机APP远程控制。经过测试和优化，系统性能稳定可靠，具有较高的实用价值。

（二）展望

未来，本系统可进一步扩展和完善。例如，可加入语音提醒功能，每次投喂时播放主人的声音，让宠物更安心进食；可加入自动清洁功能，保持食槽的清洁，避免食物残渣堆积；还可加入宠物体重监测功能，帮助主人更好地控制宠物的食量，保持宠物的健康体重。此外，还可考虑将系统接入云平台，实现远程监控和数据共享，为宠物主人提供更加便捷和智能的宠物护理体验。
