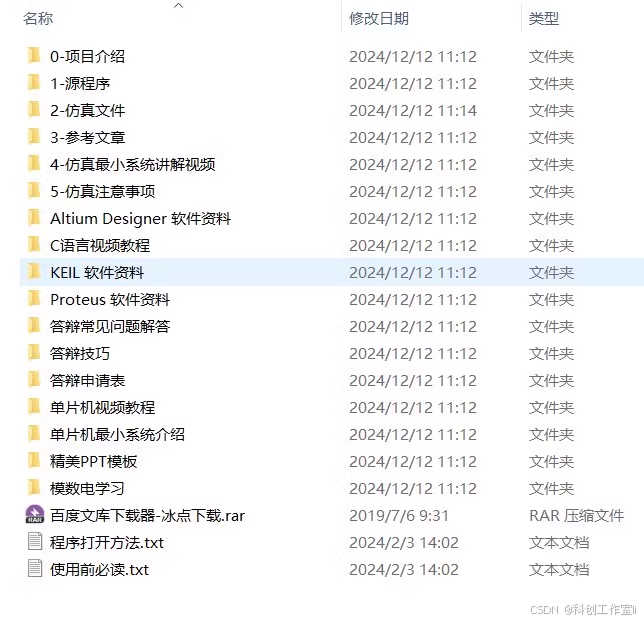

基于51 单片机的智能 IC卡电表Proteus仿真设计（程序+仿真+参考文章等等全套资料）

基于 51 单片机的智能 IC 卡电表毕业论文

摘要：本文设计并实现了一种基于 51 单片机的智能 IC 卡电表系统。该系统利用按键模拟 IC 卡冲卡实现缴费充值功能，通过 LCD1602 液晶显示屏实时显示剩余电量，可通过按键控制电的使用状态模拟用户用电。当电量不足时，系统会发出声光报警提醒，并且剩余电量不足时，使用状态的继电器自动断开，有效实现了对用电的智能管理。

关键词：51 单片机；智能 IC 卡电表；电量显示；阀门控制

一、引言

（一）研究背景与意义

随着科技的不断发展，传统的电表已经难以满足现代用电管理的需求。智能 IC 卡电表作为一种新型的用电管理工具，具有预付费、实时显示、远程控制等优点，能够有效提高用电管理的效率和准确性。基于 51 单片机的智能 IC 卡电表系统具有成本低、开发周期短、易于维护等特点，具有广泛的应用前景。

（二）国内外研究现状

国外在智能电表领域起步较早，技术相对成熟，已经实现了高度智能化和网络化的用电管理。国内近年来也在智能电表领域取得了显著的进展，但在一些关键技术和应用方面仍存在一定的差距。

（三）论文研究内容

本文主要研究基于 51 单片机的智能 IC 卡电表系统的设计与实现。具体包括系统的硬件设计、软件设计以及系统的测试与调试。

二、系统总体设计

（一）系统需求分析

系统需要实现模拟 IC 卡冲卡缴费充值功能，能够实时显示剩余电量，可通过按键控制电的使用状态，当电量不足时发出声光报警，并且剩余电量不足时自动断开使用状态的继电器。

（二）系统架构设计

本系统采用模块化设计，主要由 51 单片机主控模块、按键输入模块、LCD1602 显示模块、声光报警模块、继电器控制模块和电源模块组成。系统架构如图 1 所示。

<img src="https://example.com/system_architecture.png" />
图 1 系统架构图

（三）系统硬件选型

1. 51 单片机：选择 AT89C51 单片机作为主控芯片，它具有成本低、性能稳定、易于编程等优点。
2. LCD1602 液晶显示屏：用于实时显示剩余电量信息。
3. 按键：用于模拟 IC 卡冲卡和控制电的使用状态。
4. 蜂鸣器和 LED 灯：组成声光报警模块，当电量不足时发出报警信号。
5. 继电器：用于控制电的使用状态，模拟阀门的开关。

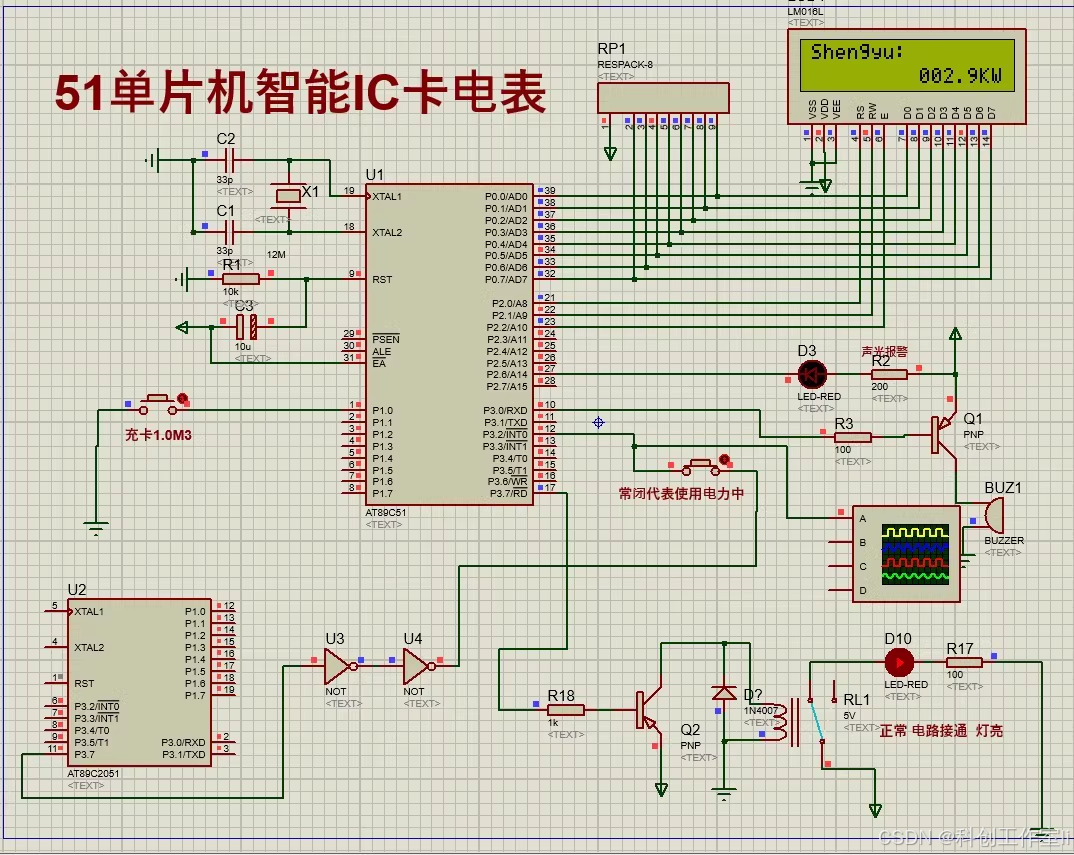

三、系统硬件设计

（一）51 单片机主控模块

51 单片机主控模块是整个系统的核心，它负责接收按键输入信号，处理数据，控制 LCD1602 显示屏的显示，以及根据剩余电量控制声光报警模块和继电器控制模块的动作。

（二）按键输入模块

按键输入模块由多个按键组成，分别用于模拟 IC 卡冲卡和控制电的使用状态。按键的一端接地，另一端通过上拉电阻与单片机的 I/O 口相连。当按键按下时，对应的 I/O 口电平发生变化，单片机通过检测电平变化来判断按键是否按下。

（三）LCD1602 显示模块

LCD1602 液晶显示屏通过 8 位数据总线与 51 单片机连接，同时还需要连接控制引脚（RS、RW、E）。单片机通过向 LCD1602 发送控制指令和数据，实现剩余电量的显示。

（四）声光报警模块

声光报警模块由蜂鸣器和 LED 灯组成。蜂鸣器的一端接地，另一端通过限流电阻与单片机的某个 I/O 口相连；LED 灯的一端接地，另一端通过限流电阻与单片机的另一个 I/O 口相连。当电量不足时，单片机将相应的 I/O 口置为高电平，蜂鸣器发出声音，LED 灯点亮，实现声光报警。

（五）继电器控制模块

继电器控制模块用于控制电的使用状态，模拟阀门的开关。继电器的线圈一端接电源，另一端通过三极管与单片机的 I/O 口相连。当单片机输出高电平时，三极管导通，继电器线圈通电，继电器触点吸合，模拟阀门打开，允许用电；当单片机输出低电平时，三极管截止，继电器线圈断电，继电器触点断开，模拟阀门关闭，停止用电。

（六）电源模块

电源模块为整个系统提供稳定的电源，可采用直流电源适配器或电池供电。

四、系统软件设计

（一）软件开发环境

本系统采用 Keil uVision 作为软件开发环境，使用 C 语言进行编程。Keil uVision 是一款功能强大的单片机开发软件，提供了丰富的库函数和调试工具，方便用户进行程序开发和调试。

（二）系统主程序设计

系统主程序主要完成系统的初始化、按键扫描、电量计算、显示、报警判断和控制输出等功能。主程序流程图如图 2 所示。

<img src="https://example.com/main_program_flowchart.png" />
图 2 主程序流程图

系统初始化包括单片机初始化、LCD1602 显示屏初始化、按键初始化等。然后，主程序进入主循环，不断扫描按键输入，根据按键输入进行模拟冲卡和控制电的使用状态操作，计算剩余电量，将剩余电量显示在 LCD1602 上，判断剩余电量是否不足，若不足则发出声光报警并断开继电器。

（三）各功能模块程序设计

1. 按键扫描程序
   按键扫描程序负责检测按键是否按下，并根据按键的不同执行相应的功能。程序采用轮询的方式不断扫描按键状态，当检测到按键按下时，执行相应的按键处理函数。例如，当检测到模拟冲卡按键按下时，增加剩余电量；当检测到控制电的使用状态按键按下时，切换电的使用状态。

2. 电量计算程序
   电量计算程序根据模拟冲卡和使用状态来计算剩余电量。每次模拟冲卡时，增加相应的电量；当电处于使用状态时，按照一定的速率减少电量。

3. LCD1602 显示程序
   LCD1602 显示程序负责将剩余电量信息显示在显示屏上。程序根据 LCD1602 的控制指令，将数据逐行逐列地写入显示屏。

4. 声光报警程序
   声光报警程序根据剩余电量的判断结果，控制蜂鸣器和 LED 灯的开关。当剩余电量不足时，蜂鸣器发出声音，LED 灯点亮；当剩余电量充足时，蜂鸣器和 LED 灯关闭。

5. 继电器控制程序
   继电器控制程序根据剩余电量和电的使用状态，控制继电器的开关。当剩余电量不足时，自动断开继电器；当电处于使用状态且剩余电量充足时，闭合继电器。

五、系统测试与结果分析

（一）测试环境搭建

为了测试系统的各项功能，搭建了相应的测试环境。通过按键模拟 IC 卡冲卡和使用状态控制，观察 LCD1602 显示屏的显示情况、声光报警情况以及继电器的动作情况。

（二）各功能模块测试

1. 按键输入模块测试
   通过按下不同的按键，观察单片机是否能够正确检测到按键按下，并执行相应的功能。测试结果表明，按键输入模块能够正常工作。

2. LCD1602 显示模块测试
   将剩余电量信息显示在 LCD1602 显示屏上，观察显示是否清晰、准确。测试结果表明，LCD1602 显示屏能够正常显示剩余电量信息。

3. 声光报警模块测试
   当剩余电量不足时，观察蜂鸣器是否发出声音，LED 灯是否点亮。测试结果表明，声光报警模块能够正常工作。

4. 继电器控制模块测试
   当剩余电量不足或电的使用状态改变时，观察继电器是否动作。测试结果表明，继电器控制模块能够准确控制继电器的开关。

（三）系统整体测试

在完成各个功能模块的测试后，对系统进行了整体测试。模拟不同的用电情况，观察系统是否能够根据剩余电量和使用状态自动进行报警和控制。测试结果表明，系统能够正常工作，实现了智能 IC 卡电表的各项功能。

六、结论与展望

（一）结论

本论文设计并实现了一种基于 51 单片机的智能 IC 卡电表系统。该系统通过按键模拟 IC 卡冲卡实现缴费充值功能，通过 LCD1602 液晶显示屏实时显示剩余电量，可通过按键控制电的使用状态，当电量不足时发出声光报警，并且剩余电量不足时自动断开使用状态的继电器。测试结果表明，系统各项功能均能够正常实现，具有一定的实用价值。

（二）展望

虽然本系统实现了基本的智能 IC 卡电表功能，但仍存在一些不足之处。例如，系统的精度和稳定性可以进一步提高，可以采用更精确的电量计量算法；系统的智能化程度可以进一步提升，如增加与上位机的通信功能，实现远程监控和管理。在未来的研究中，可以针对这些不足之处进行改进和优化，使系统更加完善、智能和便捷。

以上论文仅供参考，你可以根据实际研究情况进行调整和修改。在撰写论文过程中，还需要进行更深入的实验和研究，确保论文内容的科学性和可靠性。

#include <ADC0832.h>
#include "intrins.h"
/*********************************************
读取ADC
**********************************************/
uchar ADC()//通道ch0
{
	uchar temp0,temp1,i;
	CS=0;
	temp0=0;
	temp1=0;
	_nop_();
	_nop_();
	DI=1;//开始位
	_nop_();
	_nop_();
	CLK=1;
	_nop_();
	_nop_();
	CLK=0;
	_nop_();
	_nop_();
	DI=0;
	_nop_();
	_nop_();
//选择通道0
		DI=1;
		_nop_();
		CLK=1;//上升沿DI=1
		_nop_();
		CLK=0;//1个下降沿DI=1
		_nop_();
		DI=0;
		_nop_();
		CLK=1;
		_nop_();
		CLK=0;//第3个上升沿DI=0
		_nop_();
   		DI=1;
//********通道选择结束开始读取转换后的二进制数****
//下降沿读数，一下进行判断和处理,共8次
for(i=0;i<8;i++)
   {
	temp0=temp0<<1;
	CLK=1;
    if(DO)
   	temp0++;
   	_nop_();
   	CLK=0;
   }
for(i=0;i<8;i++)
   {
	temp1=temp1>>1;
	CLK=1;
    if(DO)
   	temp1=temp1 +0x80;
   	_nop_();
   	CLK=0;
   }
	 CS=1;
   return temp0;
}
