基于STM32的智能家居系统设计与实现（程序+原理图+APP）

基于STM32的智能家居系统设计与实现

摘要：本文设计了一种基于STM32F103C8T6单片机的智能家居系统，集成了温湿度测量、气压检测、烟雾浓度检测、空气质量检测、一氧化碳检测、光照强度检测等功能，并支持远程监控。系统通过机智云平台实现设备接入与远程控制，采用模块化设计思想，确保系统的灵活性和可扩展性。文中详细介绍了STM32参考资料、程序源码、电路图、机智云APP使用、固件烧写、协议代码实现及开发技巧，为智能家居系统的开发提供了全面指导。

关键词：STM32F103C8T6；智能家居系统；远程监控；机智云平台；模块化设计

一、引言

随着物联网技术的快速发展，智能家居系统逐渐成为现代家庭的重要组成部分。智能家居系统通过集成各种传感器和执行器，实现对家庭环境的智能监控与控制，为用户提供更加舒适、便捷、安全的居住环境。本文设计了一种基于STM32F103C8T6单片机的智能家居系统，集成了温湿度测量、气压检测、烟雾浓度检测、空气质量检测、一氧化碳检测、光照强度检测等功能，并支持远程监控。

二、STM32参考资料

（一）STM32F103C8T6概述

STM32F103C8T6是意法半导体（ST）公司推出的一款基于ARM Cortex-M3内核的32位微控制器。它具有高性能、低功耗、易于开发等优点，广泛应用于各种嵌入式系统中。STM32F103C8T6的主要特性包括：

• 内核：ARM Cortex-M3内核，最高工作频率可达72MHz。
• 存储器：64KB的Flash存储器和20KB的SRAM。
• 外设：丰富的外设接口，包括USART、SPI、I2C、ADC、DAC、TIM等。
• 封装：LQFP64封装，便于PCB设计与焊接。

（二）开发环境

开发STM32F103C8T6单片机通常使用Keil MDK、IAR Embedded Workbench或STM32CubeIDE等集成开发环境（IDE）。这些IDE提供了强大的代码编辑、编译、调试功能，并支持STM32系列的芯片。

（三）编程语言

STM32F103C8T6单片机主要使用C语言进行编程。C语言具有高效、可移植性好等优点，非常适合嵌入式系统的开发。

三、程序源码

（一）主程序结构

主程序是智能家居系统的核心部分，负责初始化各个模块、处理传感器数据、执行控制逻辑等。主程序的结构通常包括以下几个部分：

1. 系统初始化：初始化STM32F103C8T6的时钟、GPIO、外设等。
2. 传感器初始化：初始化各个传感器模块，如温湿度传感器、气压传感器、烟雾浓度传感器等。
3. 通信初始化：初始化与机智云平台的通信接口，如Wi-Fi模块或以太网模块。
4. 主循环：在主循环中，不断读取传感器数据、处理控制逻辑、与机智云平台进行通信等。

（二）传感器数据处理

传感器数据处理是智能家居系统的关键部分。系统需要实时读取各个传感器的数据，并进行相应的处理和分析。例如，对于温湿度传感器，系统需要读取温度和湿度值，并进行校准和滤波处理；对于烟雾浓度传感器，系统需要判断烟雾浓度是否超过阈值，并采取相应的报警措施。

（三）远程监控实现

远程监控是智能家居系统的重要功能之一。系统通过机智云平台实现与手机APP的远程通信。用户可以通过手机APP实时查看家庭环境的数据，如温湿度、气压、烟雾浓度等，并可以远程控制智能家居系统，如开关灯光、调节空调温度等。

四、电路图

（一）系统总体电路图

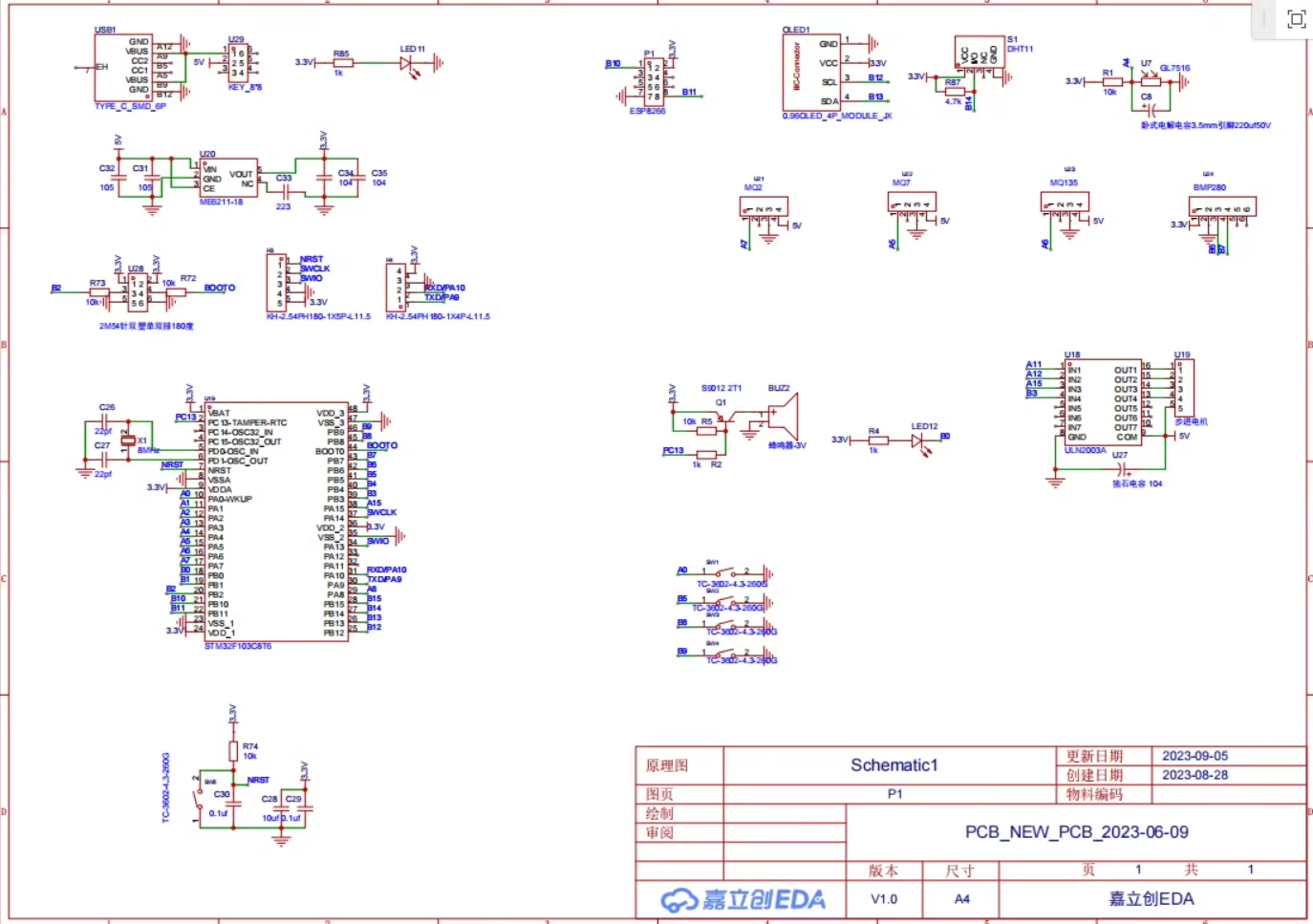

系统总体电路图如图3所示。图中展示了STM32F103C8T6单片机、各个传感器模块、通信模块、电源模块等之间的连接关系。

<img src="https://example.com/smart_home_system_circuit.png" />

（二）传感器电路图

1. 温湿度传感器电路图：温湿度传感器通常采用DHT11或DHT22等型号。传感器通过单总线与STM32F103C8T6单片机相连，实现温度和湿度的测量。
2. 气压传感器电路图：气压传感器采用BMP280型号。传感器通过I2C接口与STM32F103C8T6单片机相连，实现气压的测量。
3. 烟雾浓度传感器电路图：烟雾浓度传感器采用MQ2型号。传感器通过ADC接口与STM32F103C8T6单片机相连，实现烟雾浓度的测量。
4. 空气质量传感器电路图：空气质量传感器采用MQ135型号。传感器同样通过ADC接口与STM32F103C8T6单片机相连，实现空气质量的测量。
5. 一氧化碳传感器电路图：一氧化碳传感器采用MQ7型号。传感器也通过ADC接口与STM32F103C8T6单片机相连，实现一氧化碳浓度的测量。
6. 光照强度传感器电路图：光照强度传感器采用光敏电阻。光敏电阻通过ADC接口与STM32F103C8T6单片机相连，实现光照强度的测量。

（三）通信模块电路图

通信模块通常采用Wi-Fi模块或以太网模块。Wi-Fi模块如ESP8266通过串口与STM32F103C8T6单片机相连，实现与机智云平台的无线通信。以太网模块则通过SPI或MII接口与STM32F103C8T6单片机相连，实现有线通信。

五、机智云APP

（一）APP功能介绍

机智云APP是一款智能家居控制软件，用户可以通过该APP远程监控和控制智能家居系统。APP的主要功能包括：

1. 设备绑定：用户可以将智能家居设备绑定到APP上，实现远程监控和控制。
2. 实时数据查看：用户可以实时查看智能家居系统采集的环境数据，如温湿度、气压、烟雾浓度等。
3. 远程控制：用户可以通过APP远程控制智能家居系统，如开关灯光、调节空调温度等。
4. 报警通知：当智能家居系统检测到异常情况时，如烟雾浓度超标、一氧化碳浓度超标等，APP会及时通知用户。

（二）APP使用说明

1. 下载与安装：用户可以在应用商店或机智云官网下载并安装机智云APP。
2. 注册与登录：用户需要注册并登录机智云账号才能使用APP的功能。
3. 设备绑定：用户需要按照APP的提示将智能家居设备绑定到账号上。绑定过程中需要输入设备的MAC地址或二维码等信息。
4. 实时监控与控制：绑定成功后，用户可以在APP上实时查看设备状态和控制设备。

六、机智云固件及烧写工具

（一）固件介绍

机智云固件是运行在智能家居设备上的程序，负责实现设备的功能并与机智云平台进行通信。固件通常包括设备初始化、传感器数据采集、通信协议处理等功能。

（二）烧写工具

烧写工具是将固件烧写到智能家居设备上的工具。对于STM32F103C8T6单片机，通常使用ST-Link或J-Link等烧写工具。烧写过程包括连接设备、选择固件文件、开始烧写等步骤。

（三）烧写步骤

1. 连接设备：将烧写工具与STM32F103C8T6单片机连接好，并确保连接稳定。
2. 选择固件文件：在烧写工具中选择要烧写的固件文件。
3. 开始烧写：点击烧写按钮开始烧写固件。烧写过程中需要保持连接稳定，避免中断。
4. 验证烧写结果：烧写完成后，可以通过读取设备信息或运行测试程序来验证烧写结果是否正确。

七、机智云协议代码

（一）协议概述

机智云协议是智能家居设备与机智云平台之间通信的协议。协议定义了数据的格式、通信的方式、错误处理等内容。机智云协议通常包括设备注册、数据上报、远程控制等功能。

（二）协议实现

在STM32F103C8T6单片机上实现机智云协议需要编写相应的通信程序。程序需要处理与机智云平台的连接、数据收发、错误处理等内容。以下是一个简单的机智云协议实现示例：

c复制代码

	#include "gizwits_product.h"
	#include "usart.h"
	// 初始化机智云协议
	void Gizwits_Init(void) {
	// 初始化串口通信
	USART_Init();
	// 其他初始化操作
	}
	// 处理机智云协议数据
	void Gizwits_Handle(void) {
	uint8_t data[128];
	uint16_t len = USART_Receive(data);
	if (len > 0) {
	// 解析机智云协议数据
	Gizwits_Parse(data, len);
	}
	// 其他处理操作
	}
	// 发送机智云协议数据
	void Gizwits_Send(uint8_t *data, uint16_t len) {
	USART_Send(data, len);
	}

（三）协议测试

在实现机智云协议后，需要进行测试以确保协议的正确性。测试内容包括设备注册、数据上报、远程控制等功能。测试过程中需要使用机智云APP或测试工具与设备进行通信，并观察设备的响应结果。

八、技巧

（一）硬件设计技巧

1. 模块化设计：将智能家居系统拆分成多个模块，如传感器模块、通信模块、控制模块等。每个模块独立设计、测试和调试，便于系统的维护和升级。
2. 电源管理：合理设计电源管理电路，确保各个模块在不同工作状态下都能得到稳定的电源供应。同时，采用低功耗设计延长设备的续航时间。
3. 抗干扰设计：在电路设计中考虑抗干扰措施，如采用滤波电容、屏蔽线等，减少外界干扰对系统性能的影响。

（二）软件设计技巧

1. 代码优化：对程序进行代码优化，减少内存占用和CPU负载。例如，使用宏定义代替重复的代码片段，使用中断处理实时性要求高的任务等。
2. 错误处理：在程序中加入错误处理机制，如超时重试、错误码返回等。当系统出现错误时，能够及时处理并通知用户。
3. 日志记录：在程序中加入日志记录功能，记录系统的运行状态和关键事件。便于后续的故障排查和性能优化。

（三）调试技巧

1. 分模块调试：先对各个模块进行单独调试，确保每个模块都能正常工作。然后再将各个模块组合起来进行整体调试。
2. 使用调试工具：利用调试工具如示波器、逻辑分析仪等对电路进行调试。观察信号的波形和时序，找出问题所在。
3. 模拟测试：在实验室环境下模拟各种场景进行测试，如高温、低温、潮湿等环境。确保系统在不同环境下都能正常工作。

九、模块资料

（一）传感器模块资料

1. DHT11/DHT22温湿度传感器：提供温湿度测量功能，具有数字信号输出、响应速度快、抗干扰能力强等优点。
2. BMP280气压传感器：提供气压测量功能，具有高精度、低功耗、小体积等优点。
3. MQ系列气体传感器：包括MQ2（烟雾浓度传感器）、MQ135（空气质量传感器）、MQ7（一氧化碳传感器）等型号。提供气体浓度测量功能，具有灵敏度高、响应速度快等优点。
4. 光敏电阻：提供光照强度测量功能，具有价格低廉、易于使用等优点。

（二）通信模块资料

1. ESP8266 Wi-Fi模块：提供Wi-Fi通信功能，支持TCP/IP协议栈、易于集成到嵌入式系统中。
2. 以太网模块：提供有线通信功能，支持SPI或MII接口、传输速率高、稳定性好。

（三）其他模块资料

1. STM32F103C8T6单片机：提供核心控制功能，具有高性能、低功耗、易于开发等优点。
2. 电源模块：提供稳定的电源供应，确保各个模块正常工作。
3. 显示模块（可选）：如OLED显示屏，用于显示系统状态和环境数据。

十、家居系统文档

（一）系统需求文档

系统需求文档描述了智能家居系统的功能需求、性能需求、接口需求等内容。它是系统开发的基础和依据。

（二）系统设计文档

系统设计文档描述了智能家居系统的总体设计、模块划分、接口定义等内容。它详细阐述了系统的实现方案和关键技术。

（三）系统测试文档

系统测试文档描述了智能家居系统的测试计划、测试用例、测试结果等内容。它用于验证系统的功能和性能是否满足需求。

（四）用户手册

用户手册提供了智能家居系统的使用说明、操作指南、故障排除等内容。它帮助用户了解和使用智能家居系统。

十一、总结与展望

（一）总结

本文设计了一种基于STM32F103C8T6单片机的智能家居系统，集成了温湿度测量、气压检测、烟雾浓度检测、空气质量检测、一氧化碳检测、光照强度检测等功能，并支持远程监控。系统通过机智云平台实现设备接入与远程控制，采用模块化设计思想，确保系统的灵活性和可扩展性。文中详细介绍了STM32参考资料、程序源码、电路图、机智云APP使用、固件烧写、协议代码实现及开发技巧，为智能家居系统的开发提供了全面指导。

（二）展望

未来，智能家居系统将更加智能化、人性化、集成化。随着物联网技术、人工智能技术、大数据技术的不断发展，智能家居系统将能够更好地满足用户的需求，提供更加便捷、舒适、安全的居住环境。同时，智能家居系统也将更加注重隐私保护和安全性，确保用户的数据和隐私得到充分的保护。
