基于STM32的智能衣柜系统设计

摘要：本文设计了一种基于STM32的智能衣柜系统，该系统具备温度监测、按键控制、紫外线消毒、加热以及WiFi上传至云服务器（OneNET平台）等功能。采用STM32单片机作为核心控制器，结合DS18B20温度传感器采集温度数据，通过按键设置温度上下限，实现自动加热控制；利用按键控制紫外线灯模块进行消毒，并在OLED显示屏上实时显示温度信息；同时，通过WiFi模块将采集的温度数据上传至OneNET云服务器，实现远程监控。经测试，系统各项功能运行稳定，具有较高的实用性和可靠性。

关键词：STM32；智能衣柜；温度监测；紫外线消毒；OneNET

一、引言

（一）研究背景与意义

随着人们生活水平的提高，对衣物存储的要求也越来越高。智能衣柜作为一种新型的家居设备，能够为用户提供更加便捷、舒适的衣物存储体验。温度是影响衣物存储质量的重要因素之一，过高或过低的温度都可能导致衣物受损。此外，衣物在存储过程中容易受到细菌、霉菌等的侵害，影响衣物的卫生和健康。因此，设计一种具备温度监测、加热、消毒等功能的智能衣柜系统具有重要的现实意义。

（二）国内外研究现状

国内外在智能衣柜领域已经取得了一定的研究成果。国外一些高端品牌推出了具有智能控制、温湿度调节、除菌等功能的智能衣柜产品，但价格较为昂贵。国内在智能衣柜方面的研究也在不断深入，但整体技术水平和产品功能与国外相比仍有一定差距。目前，市场上的智能衣柜大多功能单一，缺乏综合的智能控制和管理功能。

（三）研究内容与方法

本文设计了一种基于STM32的智能衣柜系统，主要研究内容包括系统硬件设计、软件编程以及系统测试等。采用模块化设计方法，将系统分为温度采集模块、按键控制模块、加热模块、紫外线消毒模块、显示模块和WiFi上传模块等，分别进行设计和调试。通过Keil软件进行程序编写，利用STM32CubeMX进行硬件初始化配置，最终完成系统的整体设计和实现。

二、系统总体设计

（一）系统需求分析

根据智能衣柜的实际需求，系统需要具备以下功能：

1. 实时采集衣柜内的温度数据，并在OLED显示屏上显示。
2. 用户可以通过按键设置温度的上下限阈值。
3. 当采集的温度低于下限温度时，自动打开加热片进行加热；当温度达到上限温度时，自动关闭加热片停止加热。
4. 用户可以通过按键控制紫外线灯模块的开关，按下按键后紫外线灯打开，30s后自动关闭。
5. 将采集的温度数据通过WiFi模块上传至OneNET云服务器，实现远程监控。

（二）系统架构设计

系统总体架构如图1所示，主要由STM32单片机核心控制模块、温度采集模块、按键控制模块、加热模块、紫外线消毒模块、显示模块和WiFi上传模块等组成。各模块之间通过相应的接口进行通信，实现系统的各项功能。

<img src="https://example.com/system_architecture.png" />
图1 系统总体架构图

（三）硬件选型与介绍

1. STM32单片机：选用STM32F103C8T6单片机作为核心控制器，该单片机具有高性能、低功耗、丰富的外设接口等优点，能够满足系统的需求。
2. DS18B20温度传感器：用于采集衣柜内的温度数据，具有测量精度高、抗干扰能力强等特点。
3. OLED显示屏：选用0.96寸OLED显示屏，用于显示采集的温度数据和系统状态信息。
4. 按键：采用独立按键，用于设置温度上下限阈值和控制紫外线灯模块的开关。
5. 加热片：用于对衣柜内进行加热，提高温度。
6. 紫外线灯模块：用于对衣柜内进行消毒杀菌。
7. ESP8266 WiFi模块：用于将采集的温度数据上传至OneNET云服务器。

三、硬件电路设计

（一）STM32核心电路

STM32核心电路主要包括电源电路、晶振电路、复位电路和调试接口电路等。电源电路为单片机提供稳定的3.3V工作电压；晶振电路为单片机提供时钟信号；复位电路用于在单片机出现异常时进行复位操作；调试接口电路用于程序的下载和调试。

（二）温度采集电路

DS18B20温度传感器采用单总线接口与STM32单片机连接，只需一根数据线即可实现数据的传输。在电路设计中，需要在数据线上添加一个上拉电阻，以确保数据的稳定传输。温度采集电路如图2所示。

<img src="https://example.com/temperature_acquisition_circuit.png" />
图2 温度采集电路图

（三）按键控制电路

按键控制电路采用独立按键，每个按键的一端接地，另一端连接到STM32单片机的GPIO引脚。通过检测GPIO引脚的电平状态来判断按键是否按下。按键控制电路如图3所示。

<img src="https://example.com/button_control_circuit.png" />
图3 按键控制电路图

（四）加热电路

加热电路采用继电器控制加热片的通断。STM32单片机的GPIO引脚连接到继电器的控制端，通过控制GPIO引脚的电平状态来控制继电器的开关，从而实现对加热片的控制。加热电路如图4所示。

<img src="https://example.com/heating_circuit.png" />
图4 加热电路图

（五）紫外线消毒电路

紫外线消毒电路同样采用继电器控制紫外线灯模块的通断。按键按下时，STM32单片机控制GPIO引脚输出高电平，使继电器吸合，紫外线灯打开；30s后，单片机控制GPIO引脚输出低电平，继电器断开，紫外线灯关闭。紫外线消毒电路如图5所示。

<img src="https://example.com/uv_disinfection_circuit.png" />
图5 紫外线消毒电路图

（六）显示电路

OLED显示屏采用I2C接口与STM32单片机连接，SCL和SDA引脚分别连接到单片机的I2C引脚。通过I2C协议实现单片机与OLED显示屏之间的数据传输，将采集的温度数据和系统状态信息显示在OLED显示屏上。显示电路如图6所示。

<img src="https://example.com/display_circuit.png" />
图6 显示电路图

（七）WiFi上传电路

ESP8266 WiFi模块通过串口与STM32单片机连接，TXD和RXD引脚分别连接到单片机的USART引脚。通过串口通信实现单片机与WiFi模块之间的数据传输，将采集的温度数据上传至OneNET云服务器。WiFi上传电路如图7所示。

<img src="https://example.com/wifi_upload_circuit.png" />
图7 WiFi上传电路图

四、软件设计

（一）开发环境选择

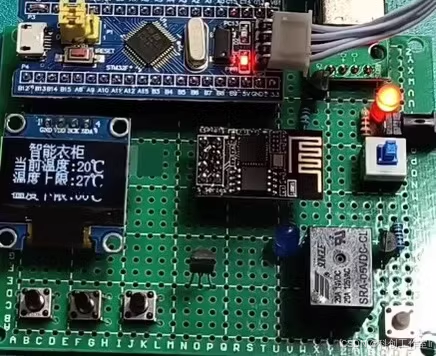

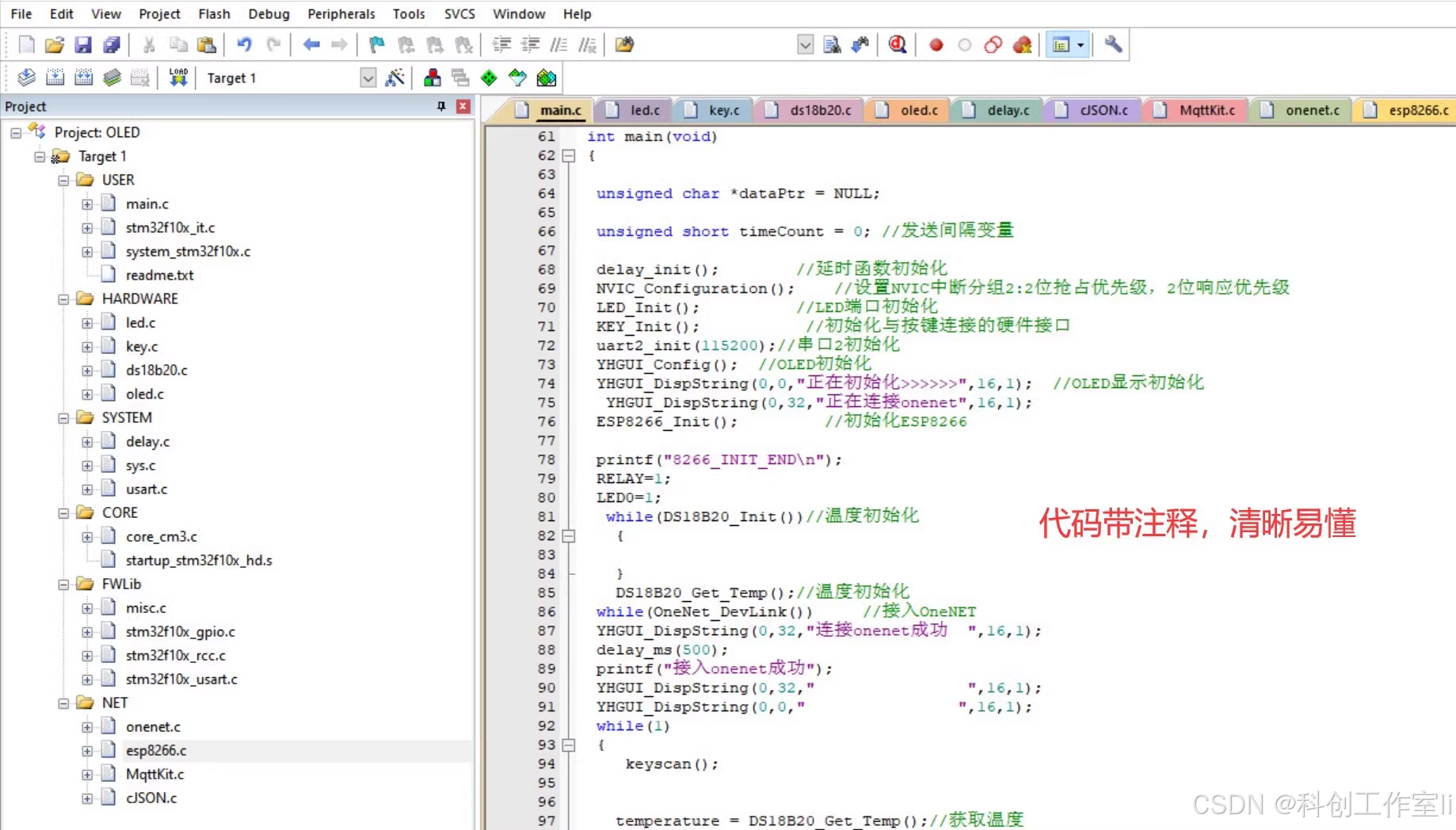

选择Keil uVision5作为开发环境，该环境支持STM32单片机的编程和调试。同时，使用STM32CubeMX进行硬件初始化配置，生成相应的初始化代码。

（二）主程序设计

主程序流程图如图8所示。系统上电后，首先进行初始化操作，包括单片机初始化、外设初始化、变量初始化等。然后，进入主循环，不断采集温度数据，判断温度是否低于下限温度，如果是则打开加热片进行加热；同时，检测按键状态，根据按键操作设置温度上下限阈值、控制紫外线灯模块的开关；将采集的温度数据显示在OLED显示屏上，并通过WiFi模块上传至OneNET云服务器。

<img src="https://example.com/main_program_flowchart.png" />
图8 主程序流程图

（三）子程序设计

1. 温度采集子程序：通过DS18B20温度传感器采集温度数据，并进行数据处理和转换，得到实际的温度值。
2. 按键处理子程序：检测按键状态，根据按键的不同操作执行相应的功能，如设置温度上下限阈值、控制紫外线灯模块的开关等。
3. 加热控制子程序：根据采集的温度数据和设置的温度上下限阈值，控制加热片的通断，实现自动加热控制。
4. 紫外线消毒控制子程序：按下按键后，打开紫外线灯，并启动定时器，30s后关闭紫外线灯。
5. 显示子程序：将采集的温度数据和系统状态信息显示在OLED显示屏上。
6. WiFi上传子程序：通过ESP8266 WiFi模块将采集的温度数据上传至OneNET云服务器。

五、系统测试与结果分析

（一）硬件测试

对系统的硬件电路进行了测试，包括STM32核心电路、温度采集电路、按键控制电路、加热电路、紫外线消毒电路、显示电路和WiFi上传电路等。测试结果表明，各电路模块工作正常，能够实现相应的功能。

（二）软件测试

对系统的软件程序进行了测试，包括主程序和各个子程序。通过模拟不同的操作场景，验证程序的正确性和稳定性。测试结果表明，软件程序运行正常，能够实现系统的各项功能。

（三）综合测试

将硬件电路和软件程序进行综合测试，模拟智能衣柜的实际工作过程。测试结果表明，系统能够实时采集温度数据，并在OLED显示屏上显示；用户可以通过按键设置温度上下限阈值，实现自动加热控制；按下按键后，紫外线灯能够正常打开，并在30s后自动关闭；采集的温度数据能够通过WiFi模块成功上传至OneNET云服务器。系统的各项性能指标均达到设计要求。

六、结论与展望

（一）研究结论

本文设计了一种基于STM32的智能衣柜系统，该系统具备温度监测、按键控制、紫外线消毒、加热以及WiFi上传至云服务器等功能。通过硬件电路设计和软件编程，实现了系统的各项功能。经测试，系统运行稳定，具有较高的实用性和可靠性。

（二）未来展望

虽然本文设计的智能衣柜系统已经实现了基本的功能，但仍存在一些不足之处和改进空间。未来，可以进一步优化系统的硬件电路和软件算法，提高系统的性能和稳定性。例如，采用更高精度的温度传感器，提高温度采集的准确性；增加更多的传感器，如湿度传感器、光照传感器等，实现更加全面的环境监测；优化WiFi上传功能，提高数据传输的效率和可靠性。此外，还可以将系统与智能家居系统相结合，实现更加智能化的家居控制。
