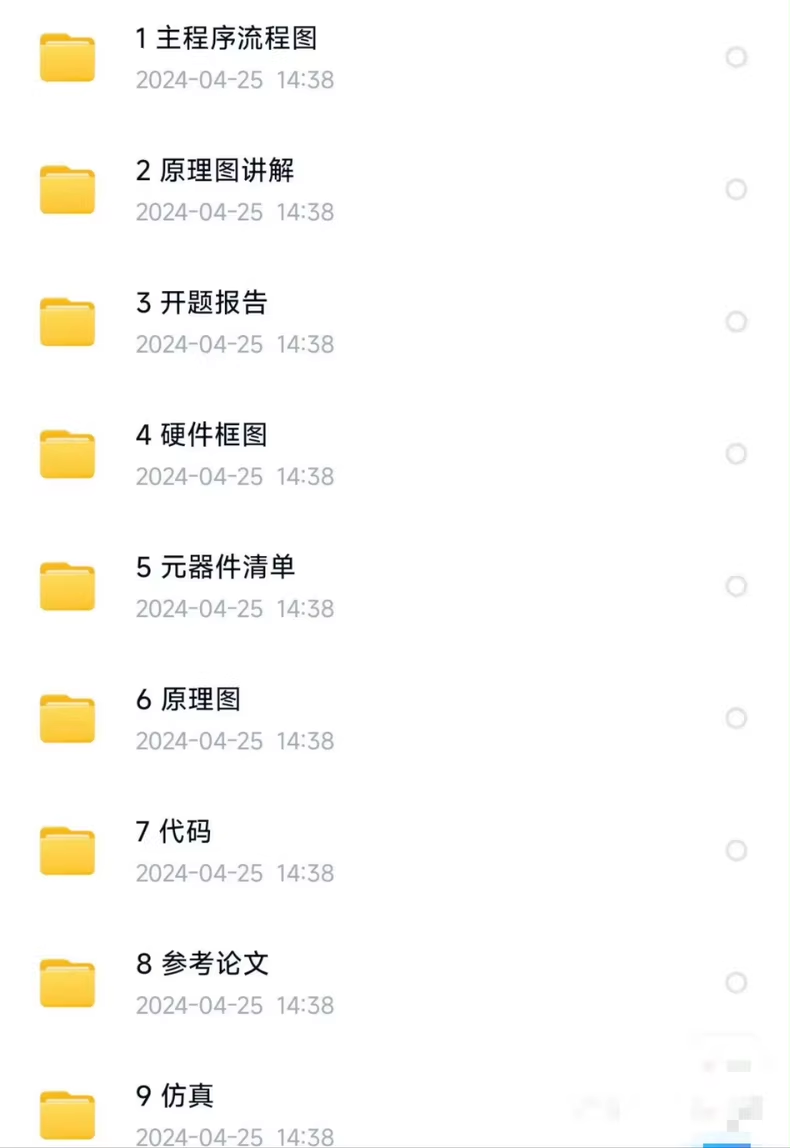

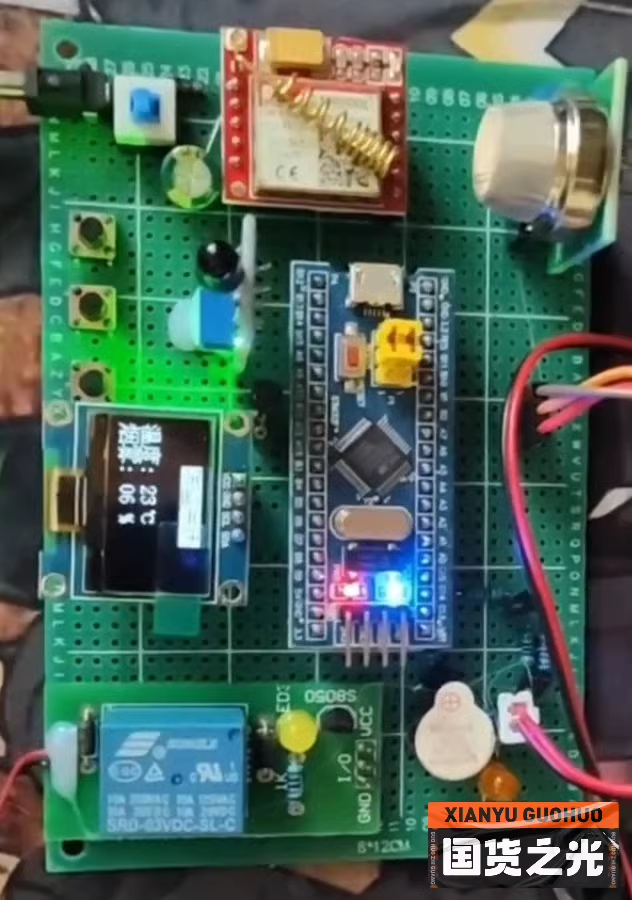

基于STM32的火灾烟雾人体防盗系统设计与实现（程序+原理图+参考文章）

基于STM32的火灾烟雾人体防盗系统设计与实现

摘要

随着现代科技的发展，智能家居系统逐渐普及，人们对于家庭安全的需求也越来越高。本文设计并实现了一种基于STM32的火灾烟雾人体防盗系统，该系统集成了人体红外检测、烟雾检测、温度检测、火焰检测、风扇控制、水泵控制以及GSM短信报警等多种功能。通过STM32微控制器的强大处理能力，实现了对家庭环境的全面监测和智能控制，有效提升了家庭的安全性。

关键词

STM32；火灾烟雾检测；人体防盗；GSM短信报警；智能家居

Abstract

With the development of modern technology, smart home systems are becoming increasingly popular, and people's demand for home security is also increasing. This paper designs and implements a fire, smoke, and human intrusion detection system based on STM32, which integrates functions such as human infrared detection, smoke detection, temperature detection, flame detection, fan control, water pump control, and GSM SMS alarm. Through the powerful processing capabilities of the STM32 microcontroller, comprehensive monitoring and intelligent control of the home environment are achieved, effectively enhancing home security.

Keywords: STM32; Fire and smoke detection; Human intrusion detection; GSM SMS alarm; Smart home

目录

一、引言
二、系统总体设计
（一）系统架构
（二）功能需求
三、硬件设计
（一）STM32微控制器
（二）传感器模块

1. 人体红外传感器
2. MQ-2烟雾传感器
3. DS18B20温度传感器
4. 火焰传感器
   （三）执行模块
5. 风扇控制模块
6. 水泵控制模块
   （四）通信模块
7. GSM短信模块
8. OLED液晶显示模块
   四、软件设计
   （一）主程序设计
   （二）中断服务程序设计
   （三）通信协议设计
   五、系统测试与性能分析
   （一）功能测试
   （二）性能评估
   六、结论与展望
   （一）研究成果总结
   （二）未来研究方向

一、引言

随着人们生活水平的提高，家庭安全问题日益受到关注。传统的家庭安防系统往往功能单一，无法满足现代家庭对全面安全监测的需求。因此，设计一种集火灾预警、烟雾检测、人体防盗以及远程控制于一体的智能家居安防系统显得尤为重要。本系统以STM32微控制器为核心，结合多种传感器和执行模块，实现了对家庭环境的全面监测和智能控制，有效提升了家庭的安全性。

二、系统总体设计

（一）系统架构

本系统主要由STM32微控制器、传感器模块、执行模块和通信模块四部分组成。其中，STM32微控制器作为系统的核心，负责数据的采集、处理、传输以及控制指令的发送；传感器模块包括人体红外传感器、MQ-2烟雾传感器、DS18B20温度传感器和火焰传感器，用于实时监测家庭环境中的各种参数；执行模块包括风扇控制模块和水泵控制模块，用于根据监测结果执行相应的控制操作；通信模块包括GSM短信模块和OLED液晶显示模块，用于实现远程报警和信息显示功能。

（二）功能需求

1. 人体红外检测：能够实时检测是否有人闯入，并在检测到人体信号时触发报警。
2. 烟雾检测：通过MQ-2烟雾传感器实时监测环境中的烟雾浓度，当烟雾浓度超标时触发报警。
3. 温度检测：利用DS18B20温度传感器检测当前环境温度，当温度超标时开启风扇进行降温。
4. 火焰检测：通过火焰传感器检测当前是否发生明火，一旦发生明火立即开启水泵模拟灭火。
5. 风扇控制：根据温度和烟雾浓度情况，自动控制风扇的开启和关闭，实现降温和排气功能。
6. 水泵控制：在检测到明火时，自动开启水泵进行灭火操作。
7. GSM短信报警：当系统检测到异常情况时，通过GSM短信模块向用户手机发送报警信息，实现远程报警功能。
8. OLED液晶显示：实时显示当前烟雾、温度、火灾情况以及系统状态等信息。

三、硬件设计

（一）STM32微控制器

本系统选用STM32F103系列微控制器作为核心处理器。该系列微控制器基于ARM Cortex-M3内核，具有高性能、低功耗、丰富的外设接口以及易于开发等特点。在本系统中，STM32微控制器主要负责数据的采集、处理、传输以及控制指令的发送等任务。

（二）传感器模块

1. 人体红外传感器

   • 选型：本系统选用HC-SR501人体红外传感器。该传感器采用红外热释电原理，能够自动感应人体的红外信号，具有较高的灵敏度和可靠性。
   • 工作原理：当有人进入传感器的探测范围时，人体发出的红外信号会被传感器接收并转换为电信号输出。STM32微控制器通过检测这个电信号来判断是否有人闯入。

2. MQ-2烟雾传感器

   • 选型：MQ-2烟雾传感器是一种常用的气体传感器，对烟雾、可燃气体等具有较高的灵敏度。
   • 工作原理：MQ-2传感器通过检测空气中的烟雾浓度来输出相应的电信号。当烟雾浓度增加时，传感器的电阻值会减小，从而输出更大的电压信号。STM32微控制器通过ADC接口采集这个电压信号，并转换为烟雾浓度值。

3. DS18B20温度传感器

   • 选型：DS18B20是一种数字式温度传感器，具有体积小、精度高、抗干扰能力强等特点。
   • 工作原理：DS18B20通过单总线协议与STM32微控制器进行通信。它可以直接将温度值转换为数字信号输出，无需额外的A/D转换电路。STM32微控制器通过读取DS18B20输出的数字信号来获取当前环境温度。

4. 火焰传感器

   • 选型：本系统选用红外火焰传感器。该传感器能够检测火焰发出的红外光辐射，具有较高的灵敏度和可靠性。
   • 工作原理：当火焰靠近传感器时，火焰发出的红外光辐射会被传感器接收并转换为电信号输出。STM32微控制器通过检测这个电信号来判断是否发生明火。

（三）执行模块

1. 风扇控制模块

   • 选型：本系统选用直流风扇作为降温和排气设备。风扇的转速可以通过PWM信号进行控制。
   • 工作原理：当STM32微控制器检测到温度或烟雾浓度超标时，会输出相应的PWM信号来控制风扇的转速。通过调整PWM信号的占空比，可以实现风扇转速的调节，从而达到降温和排气的目的。

2. 水泵控制模块

   • 选型：本系统选用小型水泵作为灭火设备。水泵的开关可以通过继电器进行控制。
   • 工作原理：当STM32微控制器检测到明火时，会输出控制信号来驱动继电器闭合，从而开启水泵进行灭火操作。通过控制继电器的通断时间，可以实现水泵的间歇性工作，以节省能源和延长水泵的使用寿命。

（四）通信模块

1. GSM短信模块

   • 选型：本系统选用SIM800C GSM模块作为短信报警设备。该模块支持GSM网络，可以通过AT指令进行控制和数据传输。
   • 工作原理：当STM32微控制器检测到异常情况时，会通过串口向SIM800C模块发送AT指令，指示模块向用户手机发送报警短信。SIM800C模块接收到指令后，会连接到GSM网络并发送短信到指定的手机号码。

2. OLED液晶显示模块

   • 选型：本系统选用0.96寸OLED液晶显示屏作为信息显示设备。该显示屏具有分辨率高、色彩鲜艳、功耗低等特点。
   • 工作原理：STM32微控制器通过I2C接口与OLED显示屏进行通信。它可以将当前烟雾浓度、温度值、火灾情况以及系统状态等信息转换为显示数据，并通过I2C接口发送到OLED显示屏上进行显示。

四、软件设计

（一）主程序设计

主程序是系统的核心部分，负责初始化各个模块、采集数据、处理数据以及发送控制指令等任务。主程序的工作流程如下：

1. 系统初始化：包括STM32微控制器的时钟配置、外设初始化（如ADC、PWM、I2C、UART等）、传感器初始化以及执行模块初始化等。
2. 数据采集：通过ADC接口采集MQ-2烟雾传感器和DS18B20温度传感器的输出信号，并转换为相应的物理量（如烟雾浓度、温度值）。
3. 数据处理：对采集到的数据进行滤波、阈值判断等操作，以确定当前环境状态是否正常。
4. 控制指令发送：根据数据处理结果，向执行模块（如风扇控制模块、水泵控制模块）发送相应的控制指令。
5. 信息显示：将当前环境状态和系统状态等信息通过OLED液晶显示屏进行显示。
6. 远程报警：当检测到异常情况时，通过GSM短信模块向用户手机发送报警信息。

（二）中断服务程序设计

中断服务程序用于处理外部中断事件，如人体红外传感器的触发信号、火焰传感器的触发信号等。当中断事件发生时，中断服务程序会立即响应，并执行相应的处理操作。例如，当人体红外传感器检测到有人闯入时，中断服务程序会触发报警，并通过GSM短信模块向用户手机发送报警信息。

（三）通信协议设计

本系统采用简单的串口通信协议来实现STM32微控制器与各个模块之间的数据交换。通信协议定义了数据的格式、传输方式以及错误处理机制等。例如，当STM32微控制器向OLED液晶显示屏发送显示数据时，会按照预定的格式将数据打包成帧，并通过I2C接口发送到显示屏上。显示屏接收到数据后，会按照相同的格式进行解包，并将数据显示出来。

五、系统测试与性能分析

（一）功能测试

功能测试是验证系统各个功能模块是否正常工作的关键步骤。本系统进行了以下功能测试：

1. 人体红外检测测试：在测试环境中放置人体模型，观察系统是否能够正确检测到人体信号并触发报警。测试结果表明，系统能够准确检测到人体信号，并在检测到信号后立即触发报警。
2. 烟雾检测测试：通过点燃香烟等方式产生烟雾，观察系统是否能够正确检测到烟雾浓度超标并触发报警。测试结果表明，系统能够准确检测到烟雾浓度超标，并在检测到超标后立即触发报警。
3. 温度检测测试：使用加热设备改变测试环境的温度，观察系统是否能够正确检测到温度超标并开启风扇进行降温。测试结果表明，系统能够准确检测到温度超标，并在检测到超标后自动开启风扇进行降温。
4. 火焰检测测试：使用打火机等设备产生明火，观察系统是否能够正确检测到明火并开启水泵进行灭火。测试结果表明，系统能够准确检测到明火，并在检测到明火后立即开启水泵进行灭火操作。
5. 风扇控制测试：通过手动设置不同的温度和烟雾浓度阈值，观察风扇是否能够根据阈值自动开启和关闭。测试结果表明，风扇能够根据设定的阈值自动开启和关闭，实现降温和排气功能。
6. 水泵控制测试：通过模拟明火情况，观察水泵是否能够自动开启进行灭火操作。测试结果表明，水泵能够在检测到明火时自动开启，并持续工作一段时间以模拟灭火过程。
7. GSM短信报警测试：在系统中设置报警条件，观察当满足报警条件时是否能够正确向用户手机发送报警短信。测试结果表明，系统能够在满足报警条件时正确向用户手机发送报警短信。
8. OLED液晶显示测试：观察OLED液晶显示屏是否能够正确显示当前烟雾浓度、温度值、火灾情况以及系统状态等信息。测试结果表明，OLED液晶显示屏能够准确显示各种信息，并且显示效果良好。

（二）性能评估

1. 准确性：通过多次测试验证系统的准确性。测试结果表明，系统能够准确检测到人体信号、烟雾浓度、温度值以及明火等参数，并作出正确的响应。
2. 稳定性：在长时间运行的情况下观察系统的稳定性。测试结果表明，系统能够稳定运行，没有出现死机、重启等异常情况。
3. 响应速度：测量系统从检测到异常情况到触发报警的时间间隔。测试结果表明，系统的响应速度较快，能够在短时间内触发报警并采取相应的控制操作。
4. 功耗：测量系统在正常工作状态下的功耗。测试结果表明，系统的功耗较低，适合在家庭环境中长期使用。

六、结论与展望

（一）研究成果总结

本文设计并实现了一种基于STM32的火灾烟雾人体防盗系统。该系统集成了人体红外检测、烟雾检测、温度检测、火焰检测、风扇控制、水泵控制以及GSM短信报警等多种功能，能够实现对家庭环境的全面监测和智能控制。通过系统测试与性能分析，验证了系统的准确性、稳定性、响应速度以及功耗等方面的性能。研究结果表明，该系统具有较高的实用价值和市场前景。

（二）未来研究方向

尽管本系统已经实现了较为完善的功能，但仍存在一些可以改进和优化的地方。未来的研究方向可以包括以下几个方面：

1. 优化算法：进一步研究更加高效的数据处理算法，提高系统的准确性和响应速度。
2. 扩展功能：增加更多的传感器和执行模块，如湿度传感器、气体传感器等，以实现对家庭环境更加全面的监测和控制。
3. 智能化控制：结合机器学习和人工智能技术，实现更加智能化的控制策略，如根据环境参数自动调整风扇转速、水泵工作时间等。
4. 远程监控：开发手机APP或网页端监控平台，实现远程实时监控和控制功能，方便用户随时随地了解家庭环境状况。
