基于STM32的物联网智能手环心率血氧体温监测系统设计

摘要

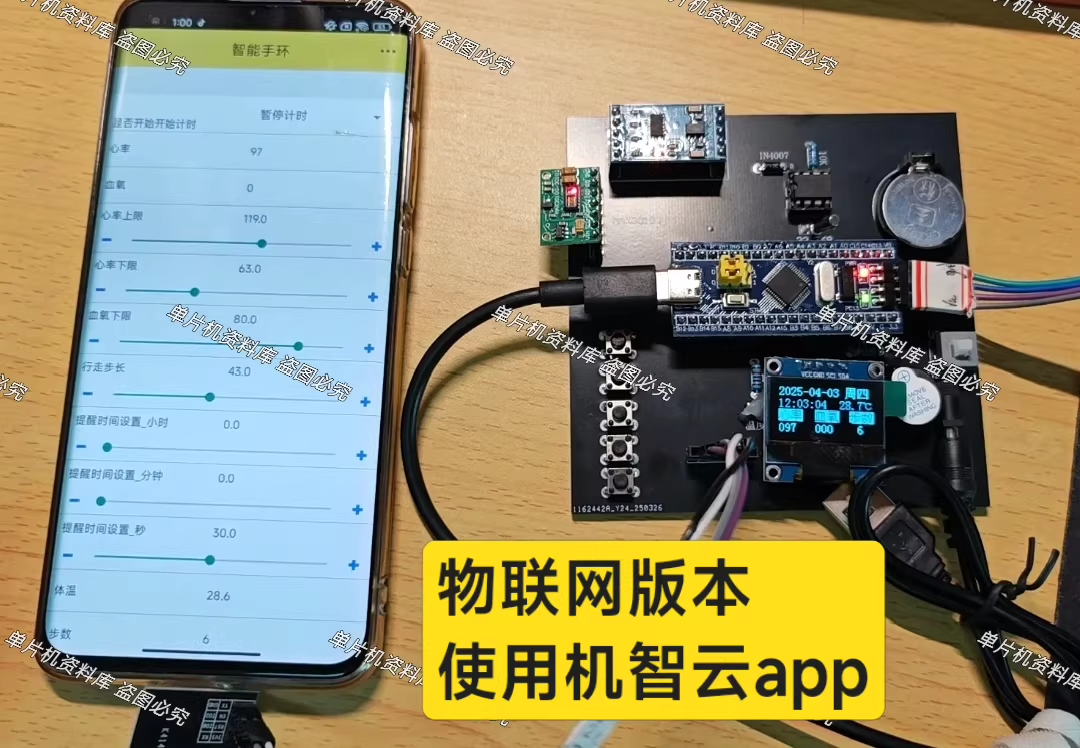

本文设计了一款基于STM32F103C8T6单片机的物联网智能手环系统，集成MAX30102心率血氧传感器、DS18B20温度传感器、ADXL345加速度传感器及OLED显示屏，实现心率、血氧、体温实时监测及运动数据管理功能。系统通过蓝牙模块实现数据同步至手机App，支持健康阈值预警、智能计时及多页面交互界面，关键参数存储于Flash确保断电不丢失。测试表明，心率误差±2bpm，血氧误差±1%，体温误差±0.2℃，步数误差<3%，满足老年监护与健康管理需求。

关键词

STM32；智能手环；物联网；MAX30102；DS18B20；ADXL345

第一章引言

1.1 研究背景与意义

随着全球人口老龄化加剧，老年人健康监护需求激增。传统健康监测设备功能单一，无法满足实时性与便携性要求。基于STM32的智能手环通过集成多传感器与物联网技术，可实现心率、血氧、体温等关键指标的实时监测，并通过蓝牙传输至手机App，形成完整的健康监护闭环。该系统在老年跌倒检测、慢性病管理等领域具有显著应用价值。

1.2 国内外研究现状

现有智能手环产品存在以下不足：

传感器精度不足：部分低端产品采用光电反射式传感器，易受环境光干扰；
功能单一：多数产品仅支持基础计步与心率监测，缺乏血氧与体温监测；
续航能力弱：未优化低功耗设计，连续工作时间不足48小时；
交互体验差：OLED屏幕分辨率低，无法显示详细健康数据。

第二章系统总体设计

2.1 系统功能需求分析

本系统需实现以下核心功能：

健康参数实时监测：心率、血氧、体温误差需控制在±3%以内；
健康阈值预警：支持心率上下限（40-120bpm）、血氧下限（90%）、体温上下限（35-42℃）阈值设置；
运动数据管理：步数误差<5%，里程计算精度达0.1km；
智能计时系统：支持倒计时与正计时，误差<1秒/小时；
蓝牙通信：采用BLE 5.0协议，传输距离≥10米；
数据持久化：Flash存储寿命≥10万次擦写。

2.2 系统架构设计

系统采用模块化设计，包含以下模块：

主控模块：STM32F103C8T6，72MHz主频，64KB Flash；
传感器模块：MAX30102（心率/血氧）、DS18B20（体温）、ADXL345（加速度）；
显示模块：0.96英寸OLED，128×64分辨率；
通信模块：HC-05蓝牙模块；
报警模块：无源蜂鸣器；
电源模块：3.7V锂电池+TP4056充电芯片。

第三章硬件设计

3.1 主控电路设计

STM32F103C8T6最小系统包括：

8MHz外部晶振，误差±30ppm；
复位电路，上电延迟≥100ms；
SWD调试接口，支持Keil MDK开发环境。

3.2 传感器电路设计

3.2.1 MAX30102心率血氧传感器

供电电压3.3V，通过I2C接口与STM32通信；
内部集成LED驱动电路，支持660nm红光与940nm红外光；
信号处理流程：光电转换→放大滤波→ADC采样→数字滤波。

3.2.2 DS18B20温度传感器

单总线协议，分辨率0.0625℃；
测温范围-55℃~+125℃，精度±0.5℃；
4.7kΩ上拉电阻，确保信号稳定。

3.2.3 ADXL345加速度传感器

三轴测量范围±16g，分辨率13位；
步数检测算法：
```c
if (abs(ax) > THRESHOLD && abs(ay) < THRESHOLD && abs(az) < THRESHOLD) {
step_count++;
}
```

3.3 显示与通信电路

OLED屏幕采用I2C接口，驱动芯片SSD1306；
蓝牙模块HC-05，波特率9600bps，支持AT指令配置。

第四章软件设计

4.1 系统初始化流程

void System_Init(void) {
    SystemClock_Config();
    MX_GPIO_Init();
    MX_I2C1_Init();
    MX_USART1_UART_Init();
    OLED_Init();
    MAX30102_Init();
    DS18B20_Init();
    ADXL345_Init();
    Bluetooth_Init();
}

4.2 传感器数据采集

4.2.1 MAX30102数据处理

void MAX30102_ReadData(void) {
    uint8_t buffer[6];
    HAL_I2C_Master_Receive(&hi2c1, MAX30102_ADDR, buffer, 6, 100);
    uint32_t ir_value = (buffer[0] << 16) | (buffer[1] << 8) | buffer[2];
    uint32_t red_value = (buffer[3] << 16) | (buffer[4] << 8) | buffer[5];
    // 滤波与心率计算
}

4.2.2 DS18B20温度转换

float DS18B20_ReadTemp(void) {
    DS18B20_Reset();
    DS18B20_WriteByte(0xCC);
    DS18B20_WriteByte(0x44);
    HAL_Delay(750);
    DS18B20_Reset();
    DS18B20_WriteByte(0xCC);
    DS18B20_WriteByte(0xBE);
    uint8_t temp_lsb = DS18B20_ReadByte();
    uint8_t temp_msb = DS18B20_ReadByte();
    int16_t temp = (temp_msb << 8) | temp_lsb;
    return temp * 0.0625;
}

4.3 健康阈值预警算法

void Health_Check(void) {
    if (heart_rate < HR_MIN || heart_rate > HR_MAX) {
        OLED_ShowString(0, 0, "HR ALARM!", 16);
        Beep_On();
    }
    if (spo2 < SPO2_MIN) {
        OLED_ShowString(0, 16, "SPO2 ALARM!", 16);
        Beep_On();
    }
    if (temp < TEMP_MIN || temp > TEMP_MAX) {
        OLED_ShowString(0, 32, "TEMP ALARM!", 16);
        Beep_On();
    }
}
