EthernetChannel

前言

EthernetChannel 通过捆绑多条以太网链路来提高链路宽带，希望两条链路能够实现负载均衡，提高链路带宽，并能够互相备份。EthernetChannel，可以满足这样的要求。

1 EthernetChannel

1.1 EthernetChannel 的定义

EtherChannel （以太网通道），通过捆绑多条以太网链路来提高链路带宽，并运行一种机制，将多个以太网端口捆绑成一条逻辑链路。以太网通道最多可以捆绑8条物理链路，其中物理链路可以是双绞线，也可以是光纤.

1.2以太网通道所遵循的规则

（1）参与捆绑的端口必须属于同一个vlan，或把它们配置为中继端口。
（2）如果端口配置的是中继模式，那么应该在链路两端将通道中的所有端口配置成相同的中继模式。需要所有端口支持相同的vlan范围许可，如果vlan许可范围不一致，则端口不属于以太网通道。
（3）所有参与捆绑的端口的物理参数设置必须相同，应该有同样的速度和全/半双工模式设置。

1.3 以太网通道的配置

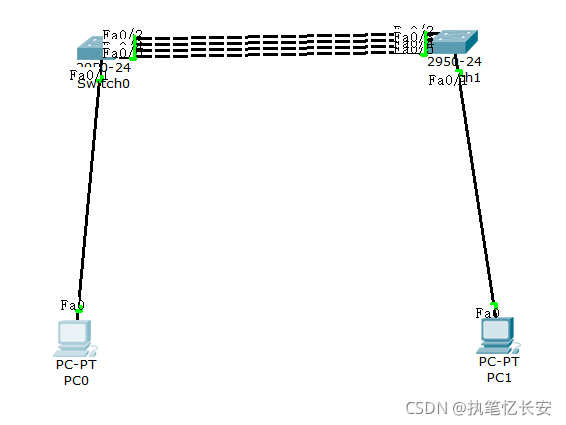

（1）将实验所需的环境搭好

（2）在用户模式下输入enable进入特权模式

（3）输入conf t进入全局模式

（4）输入interface range f0/2 - 5选中2到5号端口

（5）在接口模式下输入channel-group 1 mode on，建立组一并将选中端口强制加入

（6）在全局模式先输入interface port-channel 1,进入一组端口模式

（7）输入switchport mode trunk 强制起trunk

（8）输入exit退回到全局模式，并建立vlan 2

（9）输入interface f0/1进入接口模式

（10）输入switchport access vlan 2 将此接口划分进vlan 2

（11）打开另一台交换机，输入enable进入特权模式

（12）输入conf t进入全局模式

（13）在全局模式下输入int f0/2 - 5选中2到5号端口

（14）输入channel-group 2 mode on，将选中端口强制加入2组

（15）输入exit回退到全局模式，在全局模式下输入int port -channel 2进入接口模式

（16）输入switchport mode trunk强制起trunk

（17)输入exit回退到全局模式，输入int f0/1进入接口模式

（18）输入switchport access vlan 2将此端口加入vlan 2

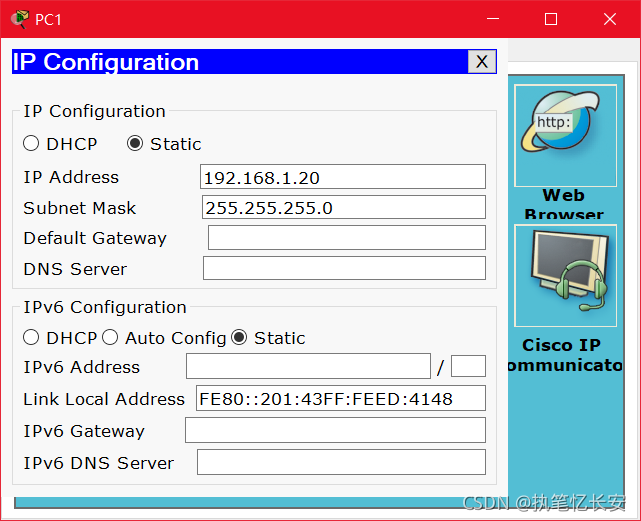

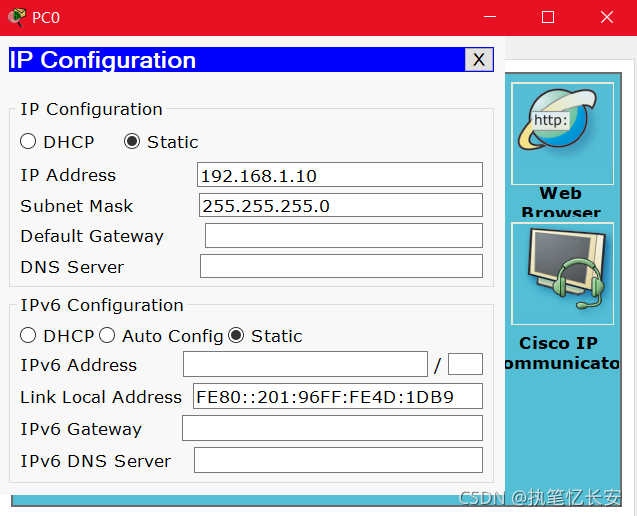

（19）配置两台pcIP地址，需配置同一网段

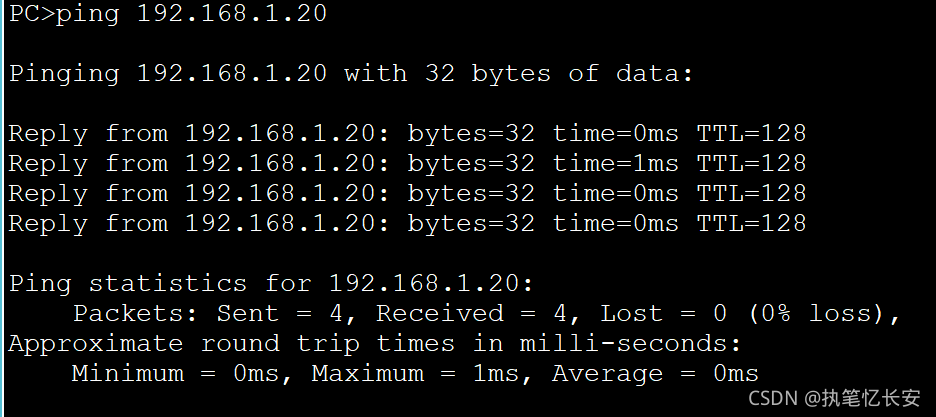

（20）查看两台pc是否互通

总结

（1）链路聚合需要其速率一致，两端连接端口数量一致，双工模式一致，mtu一致
