管系分类介绍

按生产工艺分类

无缝钢管

无缝钢管	由整支圆钢穿孔而成的，表面上没有焊缝的钢管	分类	根据生产方法，无缝钢管可分热轧无缝钢管、冷轧无缝钢管、冷拔无缝钢管、挤压无缝钢管、顶管等。
	最大直径达900mm，最小直径为 4mm。		按照断面形状，无缝钢管分圆形和异形两种，异形管有方形、椭圆形、三角形、六角形、瓜子形、星形、 带翅管多种复杂形状。
	材质有普通和优质碳素结构钢（Q215-A～Q275-A和10～50号钢）、低合金钢（09MnV、16Mn等）、合金钢、不锈耐酸钢等。		根据用途不同， 有厚壁无缝钢管和薄壁无缝钢管。
	规格：外径*壁厚mm	常见标准
	[(外径-壁厚)*壁厚]*0.02466=kg/米（每米的重量）	理论重量表
生产工序	热轧无缝钢管主要生产工序（主要检验工序）： 管坯准备及检查→管坯加热→穿孔→轧管→钢管再加热→定（减）径→热处理→成品管矫直→精整→检验（无损、理化、台检） →入库	管坯首先要进行三辊连轧，挤压后要进行定径测试，如果表面没有响应裂纹后圆管要经过割机进行切割，切割成长度约一米的坯料。然后进入退火流程，退火要用酸性液体进行酸洗，酸洗时要注意表面是否有大量的起泡产生，如果有大量的起泡产生说明钢管的质量达不到相应的标准。外观上冷轧无缝钢管要短于热轧无缝钢管，冷轧无缝钢管的壁厚一般比热轧无缝钢管要小，但是表面看起来比厚壁无缝钢管更加明亮，表面没有太多的粗糙，口径也没有太多的毛刺。热轧无缝钢管的交货状态一般是热轧状态经过热处理后进行交货。热轧无缝钢管在经过质检后要经过工作人员的严格的手工挑选，在质检后要进行表面涂油，然后紧接着是多次的冷拔实验，热轧处理后要进行穿孔的实验，如果穿孔扩径过大就要进行矫直矫正。在矫直后再由传送装置传送到探伤机进行探伤实验，最后贴上标签、进行规格编排后放置到到仓库当中。
	冷轧（拔）无缝钢管主要生产工序： 坯料准备→酸洗润滑→冷轧（拔）→热处理→矫直→精整→检验

焊接钢管

直缝焊接钢管

螺旋缝焊接钢管

无缝钢管和焊接钢管生产方式

• 无缝钢管生产过程是将实心管坯或钢锭穿成空心的毛管，然后再将其轧制成所要 求尺寸的钢管。采用的穿孔和轧管 方法不同，就构成了生产无缝钢管的不同方法。
• 焊接钢管生产过程是将管坯(钢板或带钢)弯曲成管状， 再把缝隙焊接起来成为钢管。
• 无缝钢管主要用热轧法生产。 挤压法主要用于生产难穿孔的低塑性高合金钢管或异型钢管和复合金 属管。冷轧和冷拔法可将热轧管继续加工成小直径和薄壁的钢管。

无缝钢管和焊接钢管主要生产方法见表1、2。

表1 无缝钢管和焊接钢管生产方法

无缝钢管和焊接钢管生产方法

生产方法		基 本 工 序
		穿 孔	轧管
热 轧 法	在自动轧管机组上 轧制	圆管坯在二辊式穿孔机 上穿孔	在带回送辊的二辊式轧 管机上带短顶头轧制
	在周期轧管机组上 轧制	圆钢锭或管坯在二辊式 穿孔机上穿孔; 方形或多角形钢锭在水 压机上穿孔	在带变断面孔型的周期 轧管机上带长芯棒轧制
	在连续式轧管机组 上轧制	圆管坯在三辊或二辊式 穿孔机上穿孔; 连铸方坯或方钢锭在二 辊式压力穿孔机上穿孔	在7～9架连轧管机上长 芯棒轧制; 附带张力减径机
	在三辊轧管机组上 轧制	圆管坯在二辊式穿孔机 上穿孔; 连铸坯在三辊式穿孔机 上穿孔	在三辊式斜轧机上带长 芯棒轧制
	在延伸轧管机组上 轧制	在二辊式穿孔机上穿孔	在带圆盘形拉力导辊的 二辊斜轧机上带长芯棒 轧制
	在行星式轧管机组 上轧制	采用铸造空心管坯	在行星式轧管机上轧制

表2

无缝钢管和焊接钢管生产方法

生产方法		基 本 工 序
		穿 孔	轧管
顶管法		在水压机上冲成杯形毛 管	在顶管机上顶制
挤压法		管坯加热后在挤压机上 挤压成型	可继续轧制或拔制
冷轧法			用热轧管料在冷轧管机 上轧制
冷拔法			用热轧或冷轧管料在冷 拔机上拔制
炉 焊	链式炉焊	加热的管坯通过焊管模 成型	成型同时焊接
	连续炉焊	加热的管坯在辊式成型 焊接机上弯曲成型	成型同时焊接
电 焊	电阻焊	在辊式成型机上连续弯 曲成型	在电阻焊管机上焊接
	电弧焊	在压力机上压制成型或 在辊式弯曲机上卷曲成 型(直缝)，在成型机上连 续弯曲成型(螺旋缝)	在埋弧自动焊管机上焊 接
	电感焊	在辊式成型机上连续弯 曲成型	在电感焊管机上焊接

依照材质分类

不锈钢管

铜管（紫铜管）

有色金属管的一种，是压制的和拉制的无缝管

铜镍铁管

碳素管

普通碳素钢管

优质碳素结构管

合金管

低合金管、合金结构管、高合金管、高强度管。轴承管、耐热耐酸不锈管、精密合金（如可伐合金）管以及高温合金管等。

按断面形状分类

按横断面形状	圆钢管
	异形钢管——指各种非圆环形断面的钢管	方形管、矩形管、椭圆管、平椭管、半圆管、六角形管、六角内圆管、不等边六角形管、等边三角形管、五角梅花管、八角形管，凸字形管、双凸形管、双凹形管、多凹形管、瓜子形管、扁形管、菱形管、星形管、平行四边形管、带肋管、滴状管、内翅片管、扭异管、B型管、D型管以及多层管等。
按纵断面形状	等断面钢管
	变断面钢管——指沿管长方向上的断面形状、内外直径及壁厚等发生周期性或非周期性变化的钢管。	外锥形管、内锥形管、外阶梯管、内阶梯管、周期断面管、波纹管、螺旋管、带散热片的钢管以及带复线的枪管等。

按用途分类

碳钢排气管

 排舷外管（舷旁管）

主要是将淡水、海水排出船外或吸入船内，以满足船上各种机械设备正常运转和船员日常生活的要求。

各船级社对排舷外管要求

经查主流船级社规范DNV-GL、ABS、LR、BV，主要要求摘抄如下：

船级社	管径	级别	壁厚要求	证书要求
DNV	Φ168x131）	Class II	与船板厚度一致，至少15mm厚	DNV证书或工厂证书    DNV certificate or works certificate
ABS	Φ168x10	Class I, or II2)	外径80的管子壁厚至少7mm，外径180mm的管子厚壁至少10mm，处于80到180mm之间的的管子厚度按线性计算（保守取上限10mm厚）	ABS证书或者工厂证书    ABS certification or manufacture’s certification
LR	Φ168x103）	Class I, or II2)	3）	LR材料证书或工厂材料证书    LR material certification or manufacture’s material certificate
BV	Φ168x11	Class I, or II2)	特别加厚的管子OD168.3*11mm	LR材料证书或工厂材料证书    LR material certification or manufacture’s material certificate

备注：

1） 壁厚13mm是DNV认可的，因为是不锈钢管，抗腐蚀性较强。

2） 对于腐蚀性流体，当对所用管子有防泄漏保护性措施时（Safeguards are measures undertaken to reduceleakage possibility and limiting its consequences, (e.g., double wall piping orequivalent, or protective location of piping etc.)），可以使用Class II管子。

3） 无准确信息，建议参照ABS船级社。

4）纯属别人总结，仅供参考。

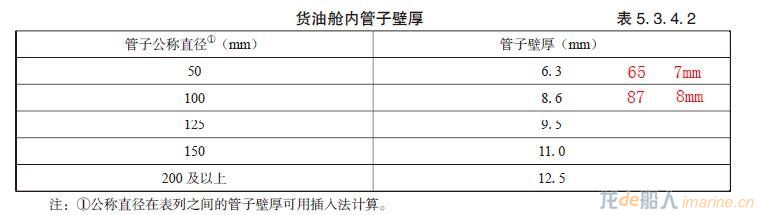

CCS对舷外管的要求。

常用钢管规格型号

以下仅供参考，新版

• AutoCAD：许多版本的AutoCAD都可以通过插件或自定义工具获取管道参数。你可以通过设定方程或使用API（如AutoLISP）编写简单的代码来实现。
• PIPE-FLO：这是一个专业的流体管道设计软件，可以输入各种参数，包括管道类型，自动生成通径、外径和壁厚等。
• Piping Design Software：例如PV Elite和Caesar II，这些专门的工程软件可以进行管道设计和应力分析，并提供详细的管道规格。
• 钢管计算器：输入型号后，显示相关规格。
• 企业或行业的网站：一些钢材供应商会提供在线查询服务，输入型号后返回相应的参数。
• 管道设计规范：如ASME、ISO等国际标准组织发布的指导手册。
• 供应商网站：如中钢、宝钢这些大型钢铁制造商的网站，他们通常会提供丰富的产品信息。

类别	规格			每米理论重量kg	通常长度
	通径	外径mm	壁厚mm
热轧无缝钢管	DN40	43	3	2.89	9m/根或10m/根
	DN50	57	3	4
	DN50	60	3	4.22
	DN65	73	3.5	6
	DN65	76	3.5	6.26
	DN80	89	3.5	7.38
	DN100	108	4	10.26
	DN125	133	4	12.73
	DN150	159	4.5	17.15
	DN200	219	6	31.52
	DN250	273	7	45.92
	DN300	325	8	62.54
无缝钢管	DN65	76	4	7.1
	DN80	89	4	8.38
	DN100	108	4	10.26
	DN125	133	4.5	14.26
	DN150	159	5	18.99
螺旋焊缝钢管	DN200	219	6	31.52
	DN250	273	6	39.51
	DN300	325	6	47.2
	DN350	377	6	54.9
	DN400	426	6	62.15
	DN450	478	6	69.84
钢板卷焊管	DN500	530	6	77.53
	DN600	630	6	92.33
	DN700	720	6	105.64
	DN800	820	6	120.44
	DN900	920	6	135.24
	DN1000	1020	6	150.03
低压流体输送焊接钢管	DN15（1/2”）	21.3	2.75	1.26	6米/根	括号内的表示英制通径
	DN20(3/4”)	26.8	2.75	1.63
	DN25(1”)	33.5	3.25	2.42
	DN32(1-1/4”)	42.3	3.25	3.13
	DN40(1-1/2”)	48	3.5	3.84
	DN50(2”)	60	3.5	4.88
	DN65(2-1/2”)	75.5	3.75	6.64
	DN80(3”)	88.5	4	8.34
	DN100(4”)	114	4	10.85
	DN125(5”)	140	4.5	15.04
	DN150(6”)	165	4.5	17.81
螺旋缝埋弧焊钢管	DN200	219	6	32.03	12米/根
	DN250	273	6	40.01
	DN300	325	6	47.54
	DN350	377	6	55.4
	DN400	426	6	62.65
	DN450	480	8	104.52
	DN500	529	8	115.62
	DN600	630	8	137.81
	DN700	720	10	175.6
	DN800	820	10	200.26
	DN900	920	10	224.92
	DN1000	1020	10	249.58
