今天又是学习充实的一天，今天我们来学习4G和5G语音实现方案的介绍，VOLITE通信流程是怎么样子的，和之前学的TCP协议有什么联系吗？今天我们换个角度来学习通信的流程~

2G/3G的电话和上网

CS网络设备：打电话和发短信的相关设备，也叫电路域。

PS网络设备：上网相关的设备，也叫分组域。

在2G/3G时代，手机通过CS域打电话、发短信；通过PS域来上网。

到了4G时代，出现了LTE网络。其实可以简单理解为3G时代PS网络的升级版。LTE网络也属于PS网络，只能支持上网(数据业务)。这就造成一个现象，如果我们在4G网络打电话，就会切回3G网络通过CS域打电话，那么我们此时的网络会变卡甚至掉线。那怎么解决呢？

增加IMS，相当于在使用LTE数据通道的基础上，给语音业务专门开辟了一条高优先级的VIP通道。这种IMS+LTE的语音解决方案，就是VOLTE。

IMS就是加强版的CS。

EPC就是加强版的PS。

一会我们详细讲解~

4G语音实现方案

4G语音的三种方式

CS Fallback

平时附着在LTE网络，当有语音呼叫时，切换到2G/3G网络。

VOLTE/SRVCC

语音基于IMS的VOLTE，支持到2G/3G网络的切换和漫游。

OTT Mode

依赖于OTT互联网运营商的APP应用提供的语音业务(QQ、微信通话......)

CSFB vs VOLTE

语音编码

CS Fallback采用AMR编码；VOLTE采用AMR-WB编码。

AMR-WB编码相比较于AMR编码，声音码率翻了一倍，语音的取声范围也扩大了500-700Hz，此时的频率范围刚好是唇齿音所在范围，声音更清晰。

VLOTE优点

1、语音效果更清晰。

2、支持可视电话，而且视频效果更清晰。

3、接通时间短，VOLTE电话接通时间在0.5~2s；CSFB电话接通时间在5~8s。

4、打电话还可以保持上网。

注意：VOLTE实现的方法，就是给用户分一个恒定的带宽。

QOS服务质量

QCI

QCI是服务质量的参数，取值范围在1~9。

我们在这里先只学习QCI=9、5、1的含义~

QCI = 9

主要用于上网业务，在连接态必须建立起QCI = 9的默认承载。

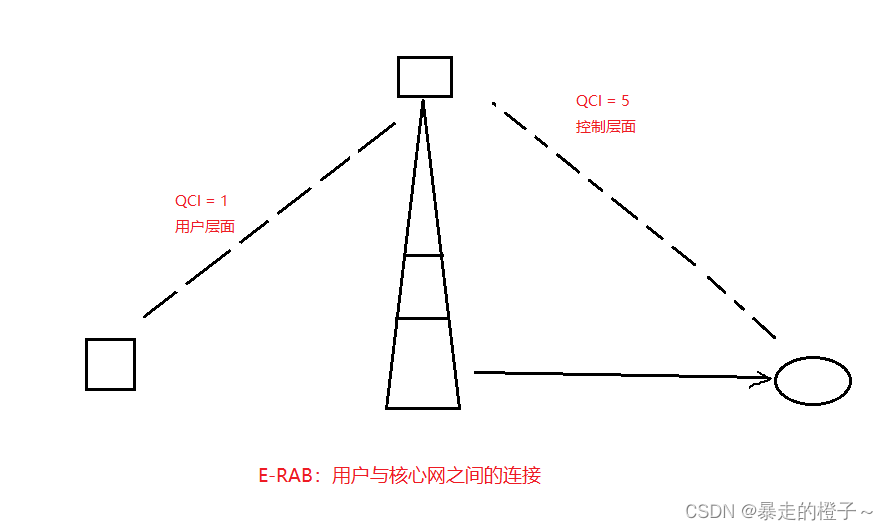

QCI = 1

打VOLTE电话，是专用承载，用来装通话内容的，实现方法就是给用户分配一个恒定的带宽。

QCI = 5

与IMS传信令，IMS->业务控制层系统。

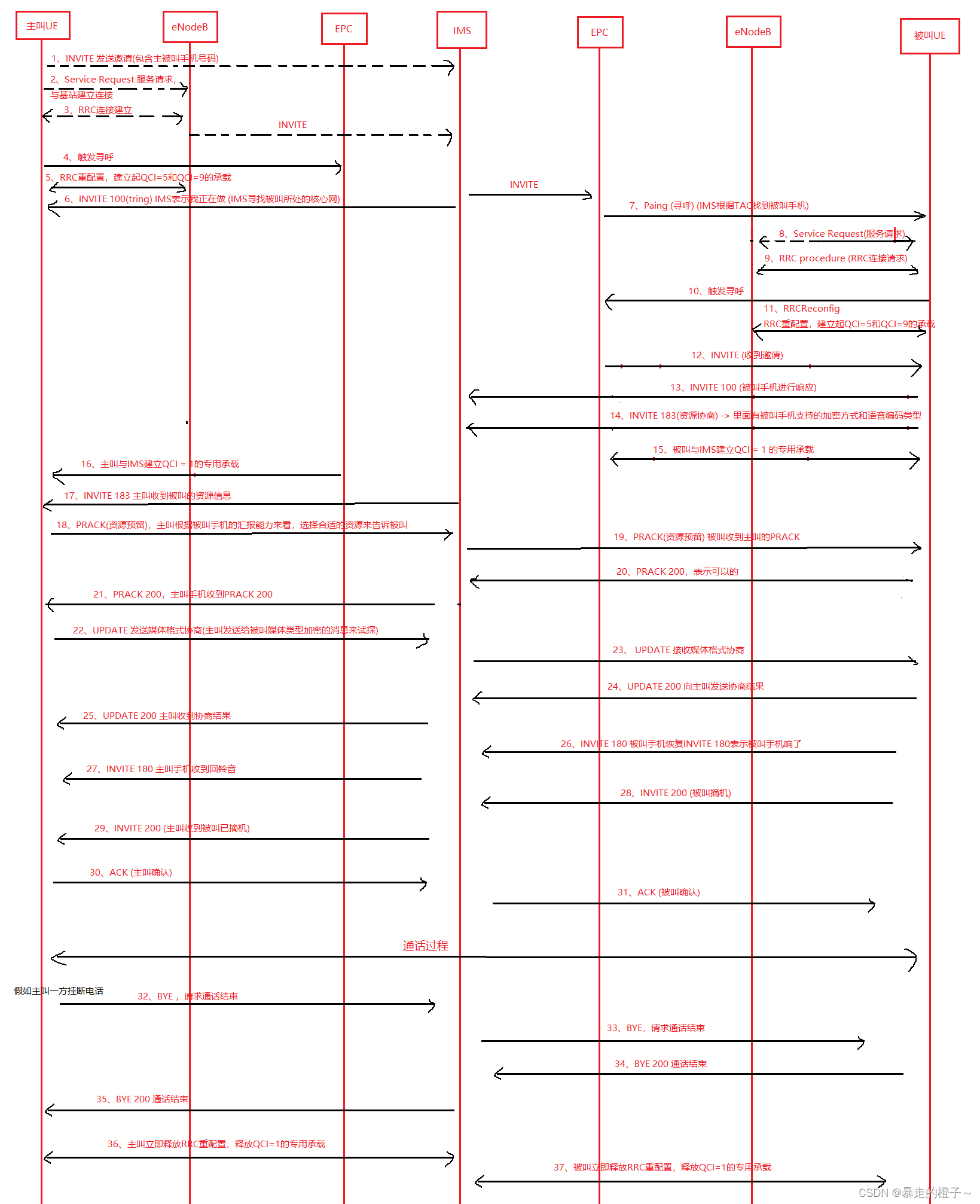

VOLTE信令流程

其实我们仔细分析上面的的流程，发现和TCP三次握手和四次挥手原理都是贴近的，有了计算机网络的基础是不是感觉非常简单，理解起来很容易，当然背下来还是花一点功夫滴~所以我们发现大佬们制定协议的时候都是相互学习的，所以有很多相似的地方也是很正常的，我们平时也可以多学习一些向优秀的设计思路，将来家人们也能开辟出自己的协议~

注意：如果手机双方都在连接态，上面的2~5和8~11进入连接态的过程就没有了。
