【ADC_CUBEide】adc控制小灯亮灭 （自用学习记录）

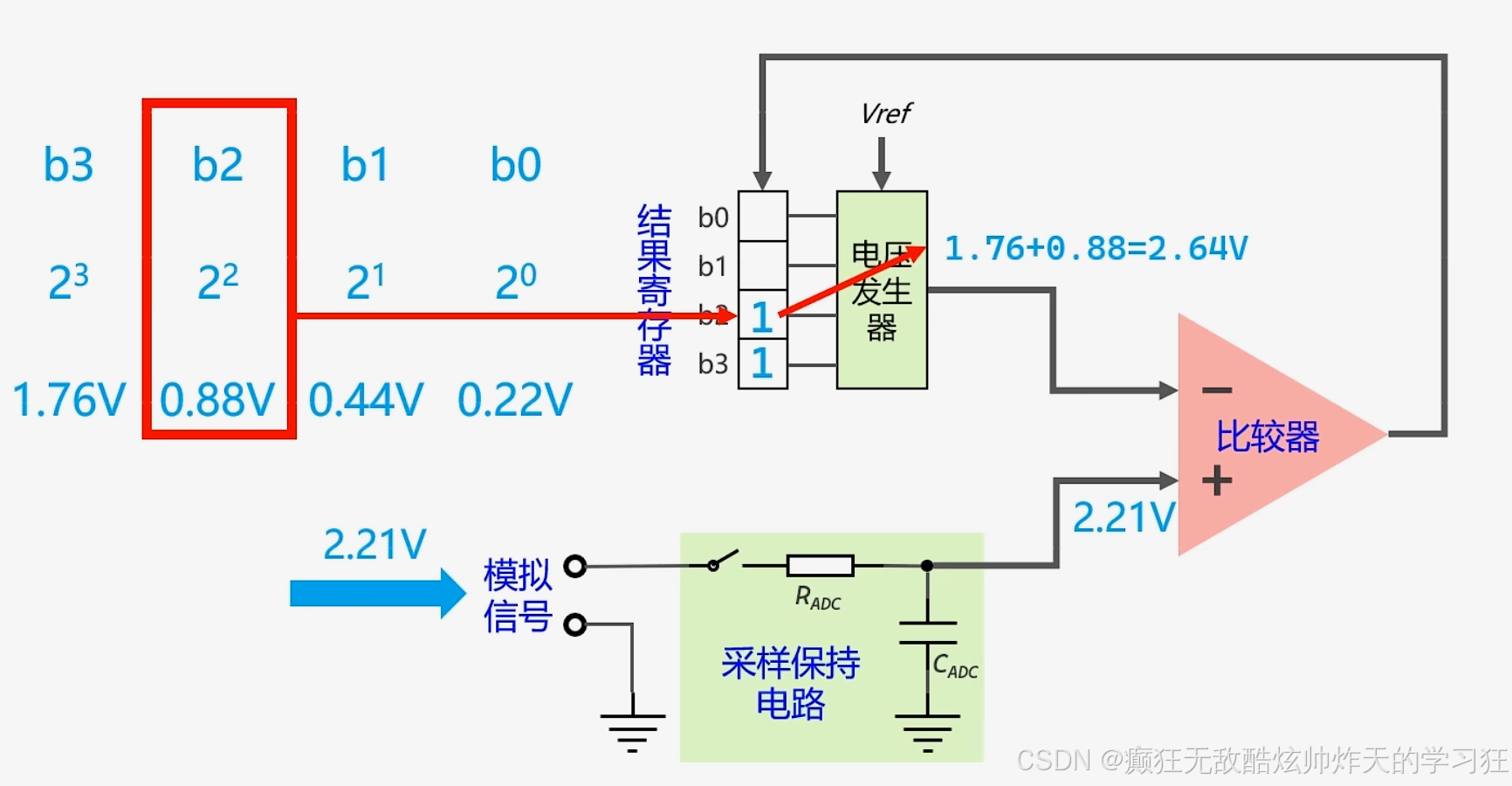

1 一句话原理：把电压分成几位n，就是分成2的n次方份，然后不断比较，二分法，把电压换算成很n多位的1,0，1，0来表示。

SAR----逐次逼近寄存器、

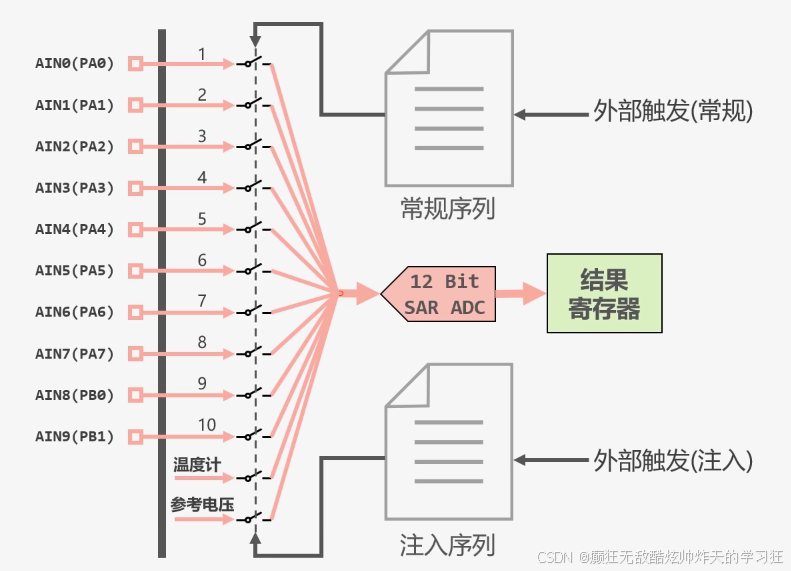

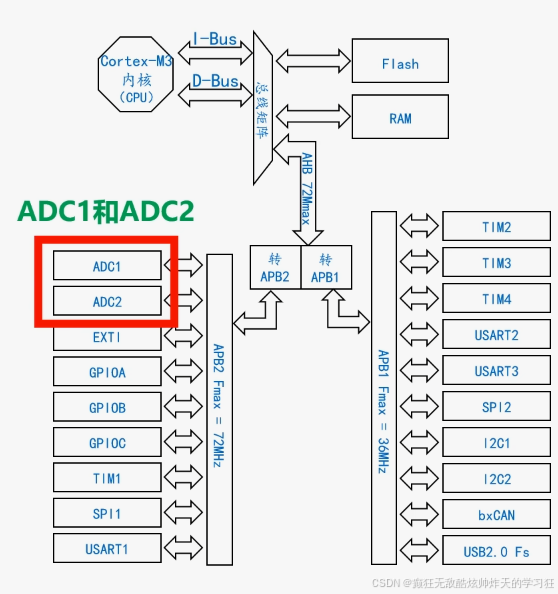

2 输入信号有12个多（内部两个）--------分为常规序列和注入序列--: 如何应用：

用外部触发来采集不同序列}

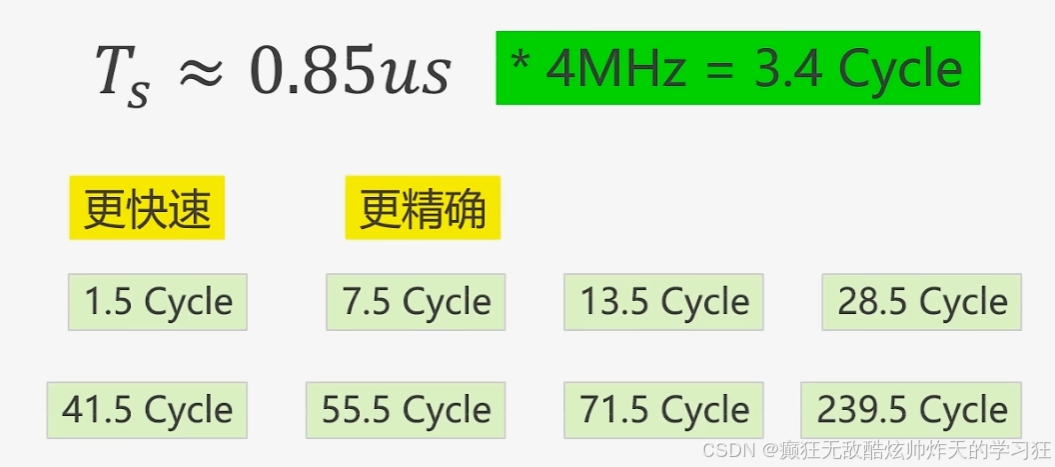

3 采样时间和转换时间

ADC它是有个时钟频率的！同于采样和转换

（14Mhz最大了！

        几秒问几个cycle就是除以几个cycle，而cycle是分之一，所以乘以分母就是cycle！）

#转换时间就是n位=n个cycle+0.5cycle----12.5cycle（砝码的比较时间）

#采样时间就是 = 开关闭合=电容充电

采样时间是根据手册算的！ c8t6有公式（取决于内阻），但我的h5系列发现是没有的，只有normal之类的

结论就是：总转换时间有两块加起来的。

二，实验-光敏模块控制小灯

1首先得知道，光敏的转换时间，也就是得知道它的内阻啊

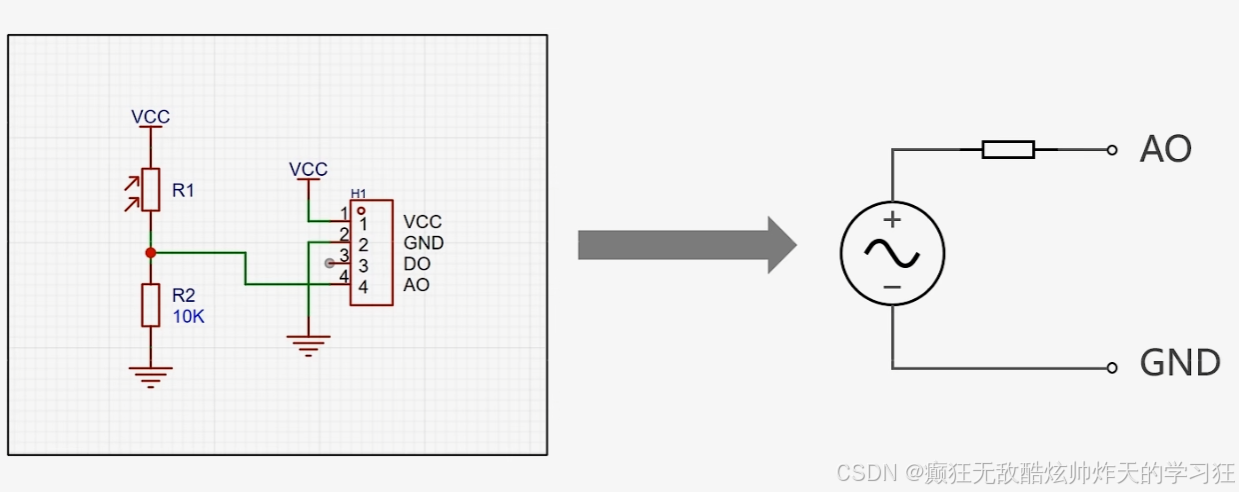

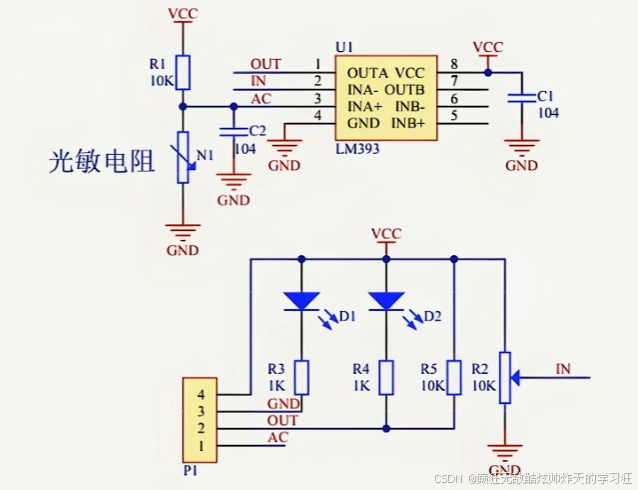

上为内部图，求内阻：看AO模拟输出（下左图），在戴维南等效求出其内阻，Rain =  R1 // R2

所以内阻Rain小于r2的10k--

这样就可以选择adc所用的内阻！↑

下面是h5的输入cycle

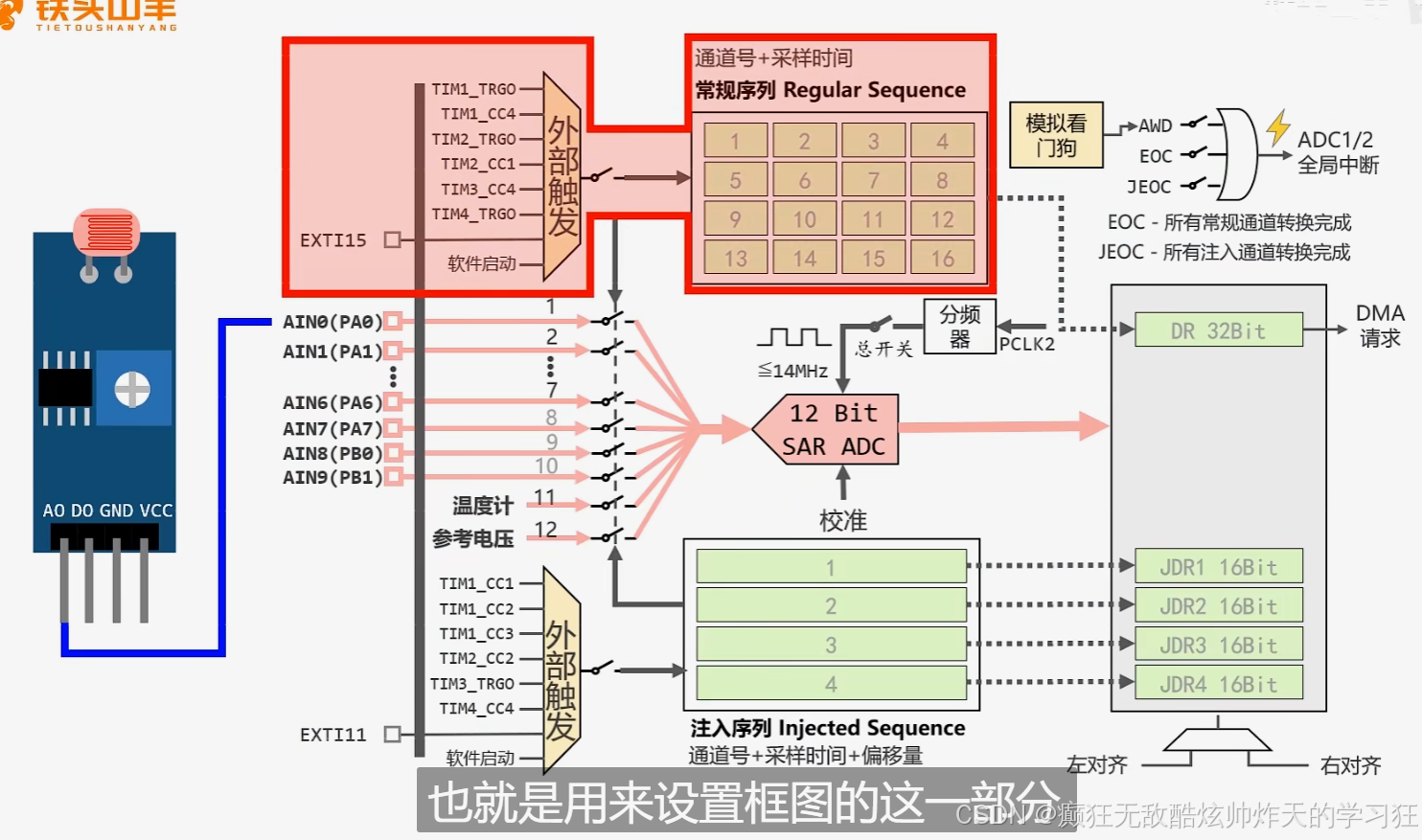

2 硬件连接

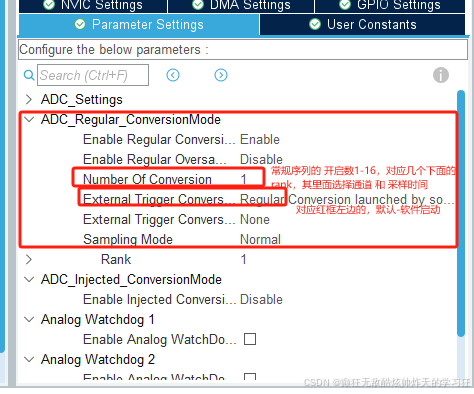

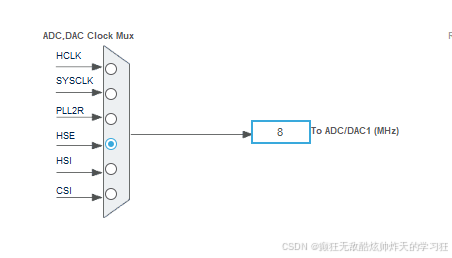

3 cubeide配置 ，  先确定我们的cycle，adc1的输入时频率

上图对应设置这里

这么就配置好了！

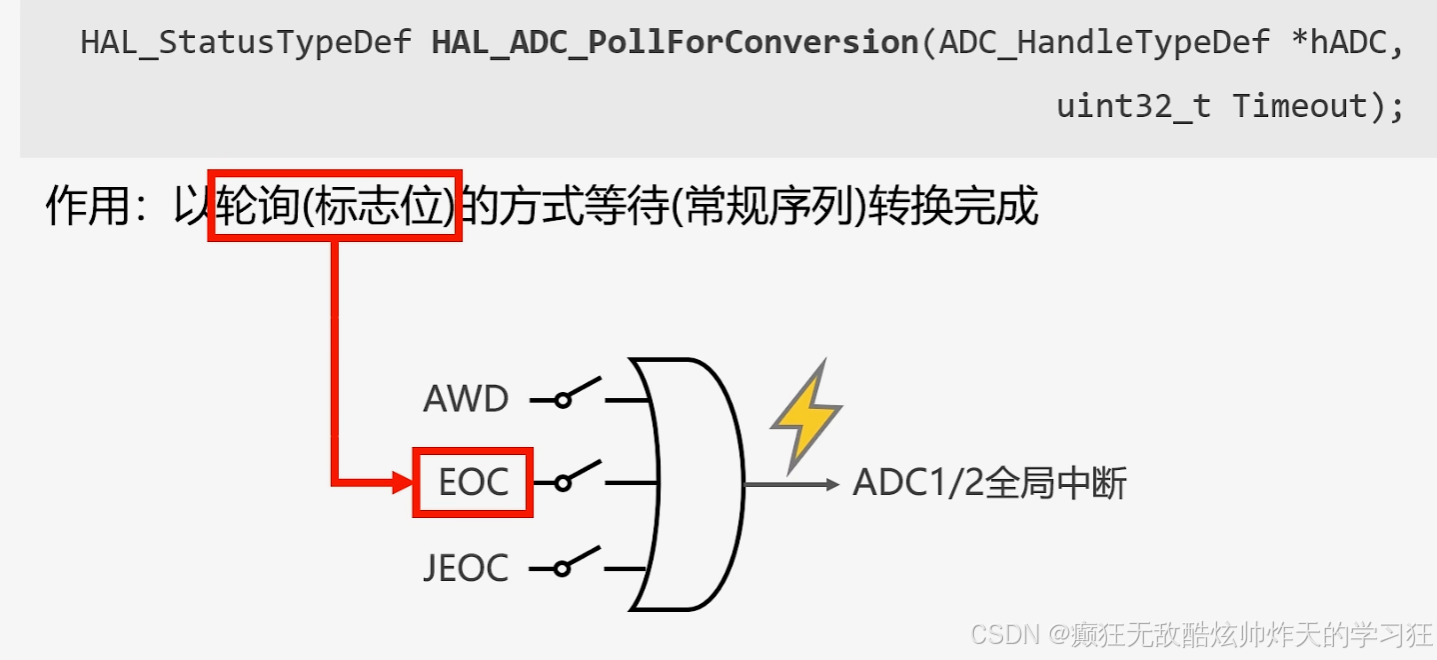

4.1 要用到的程序，轮训问结束标准位（EOC）是否完成--标志着转换结束

HAL_ADC_GetValue();--读DR读取寄存器里的值。

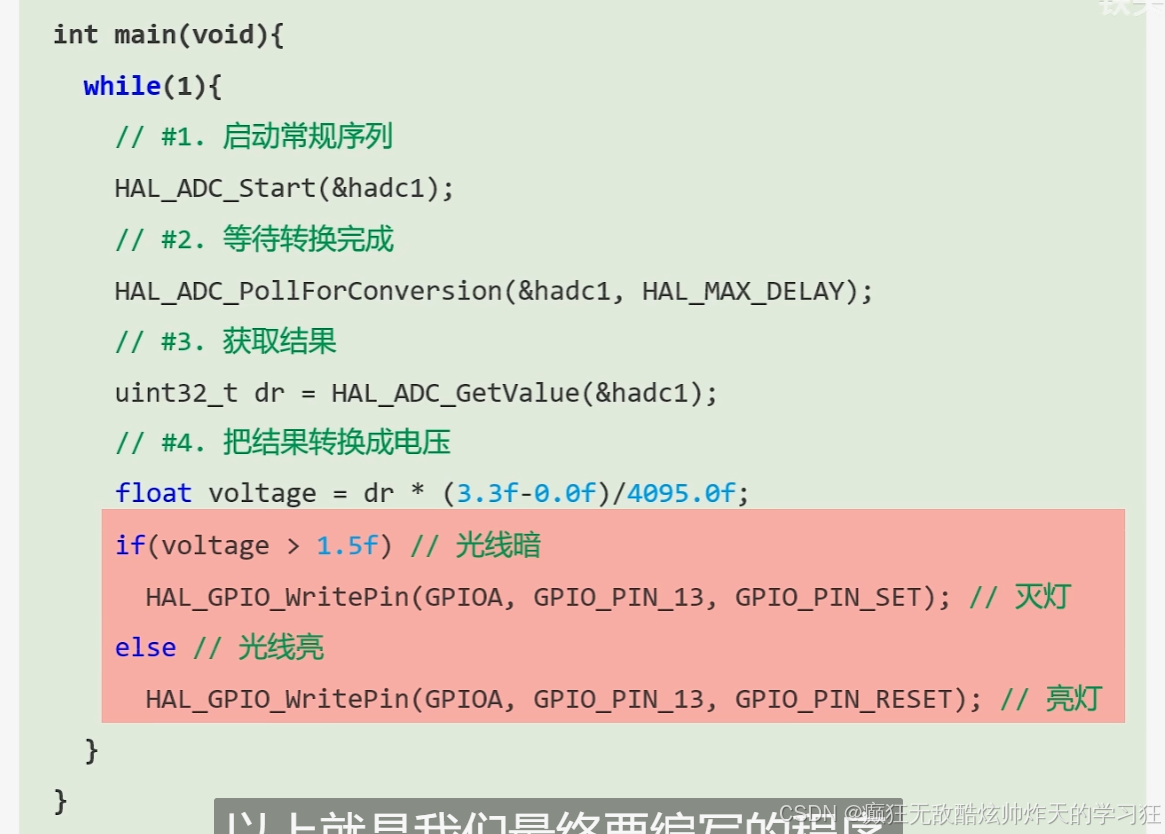

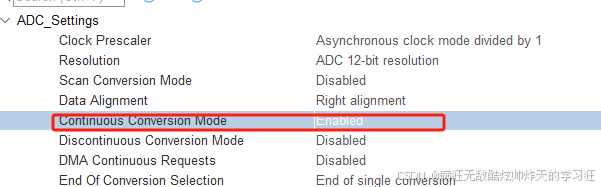

4.2  软件写（这次是单通道，且一次adc转换，之后keys的有持续采样。哎！两个人的教学一个细一个精简，都看看）

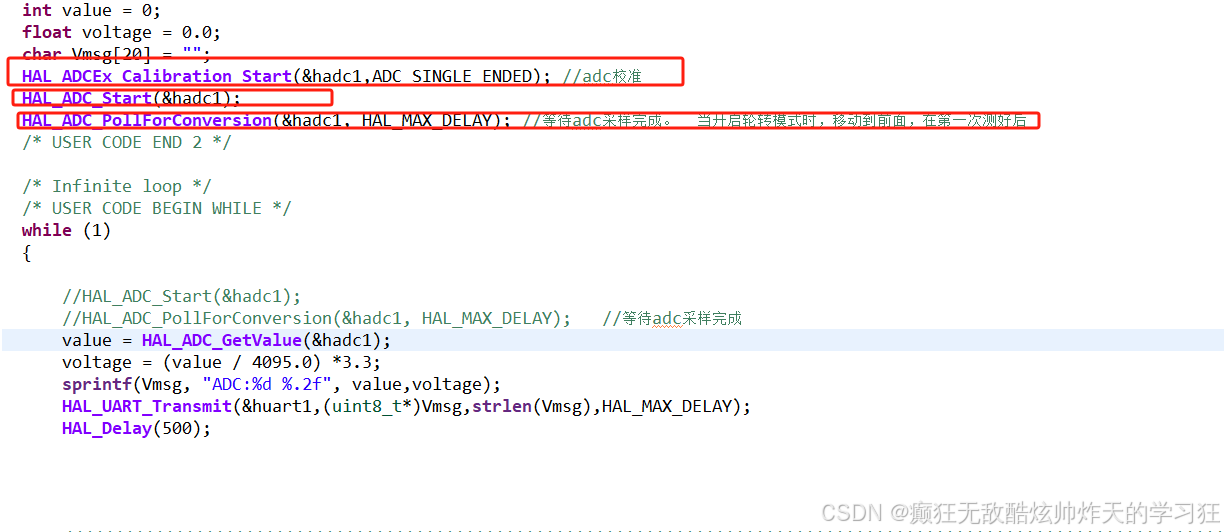

三，keys视频补充：

操作就：：就是adc读取出来后（启动adc），放到数据寄存器中（采样adc），

这样持续打开adc，省掉每次启动
