【傻瓜级JS-DLL-WINCC-PLC交互】5.​用西门子TIA Portal 博途配置PLC（SIMATIC S7-1200CPU 1215C AC/DC/RLY）

思路

JS-DLL-WINCC-PLC之间进行交互，思路，先用Visual Studio创建一个C#的DLL控件，然后这个控件里面嵌入浏览器组件，实现JS与DLL通信，然后DLL放入到WINCC里面的图形编辑器中，实现DLL与WINCC的通信。然后PLC与WINCC之间进行连接，实现WINCC与PLC之间连接，最后自己封装方法把他们串联起来。

目录

思路

 用西门子TIA Portal 博途配置PLC

1.连接PLC

2.虚拟机配置连接（如果项目不是在虚拟机当中，跳过这一步）

3.用西门子TIA Portal 博途配置PLC

3.1用博途新建项目

3.2用博途连接PLC

3.3配置完PLC连接以后，将项目装载进PLC里面

​编辑

3.4查看PLC运行的IP地址及端口（端口默认102）

---

 用西门子TIA Portal 博途配置PLC

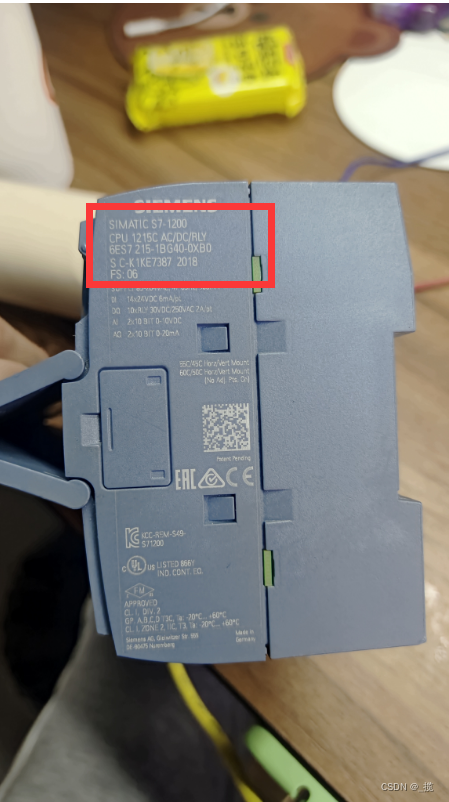

下面我将用（SIMATIC S7-1200CPU 1215C AC/DC/RLY）这个型号的PLC进行讲解

1.连接PLC

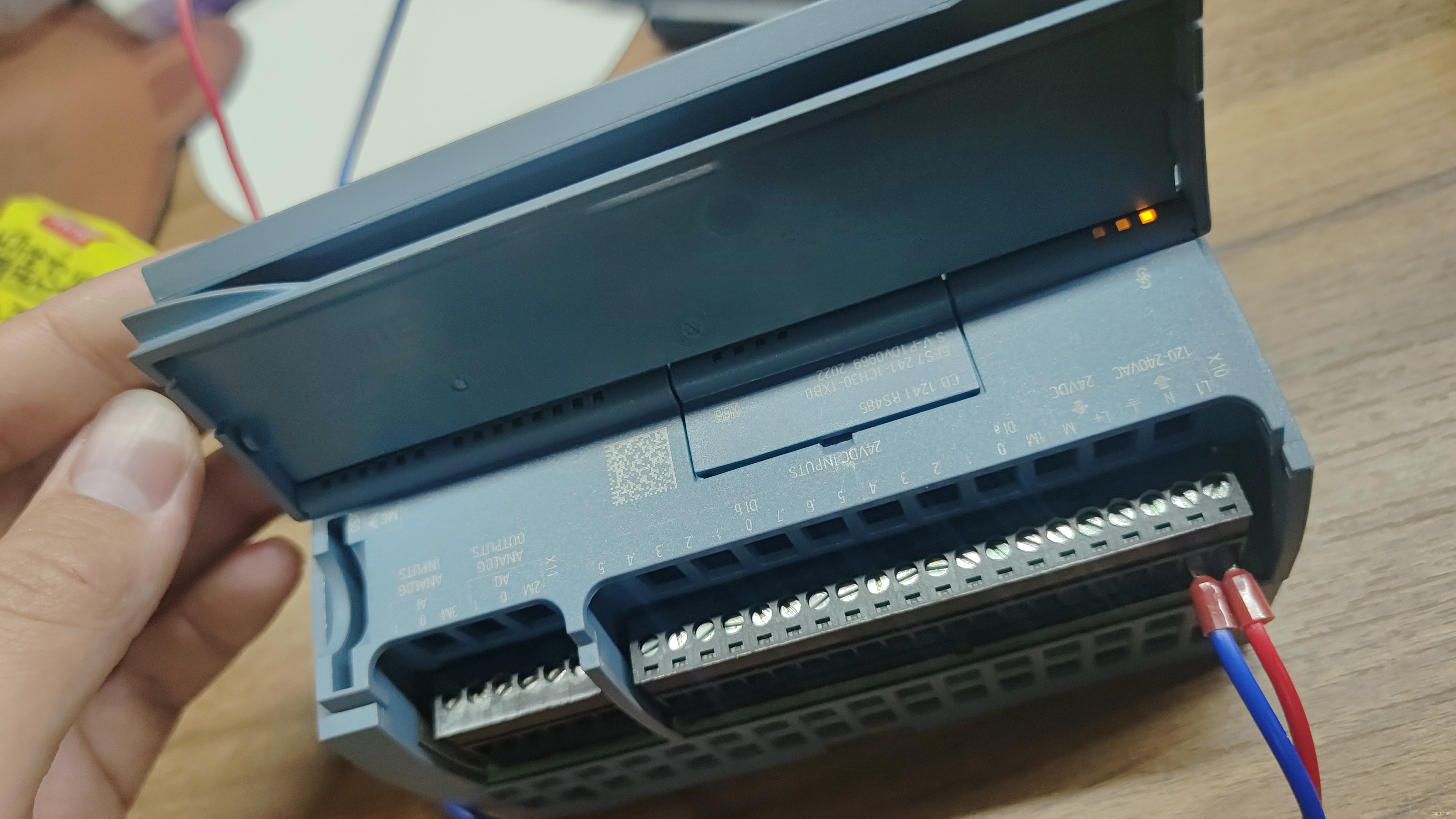

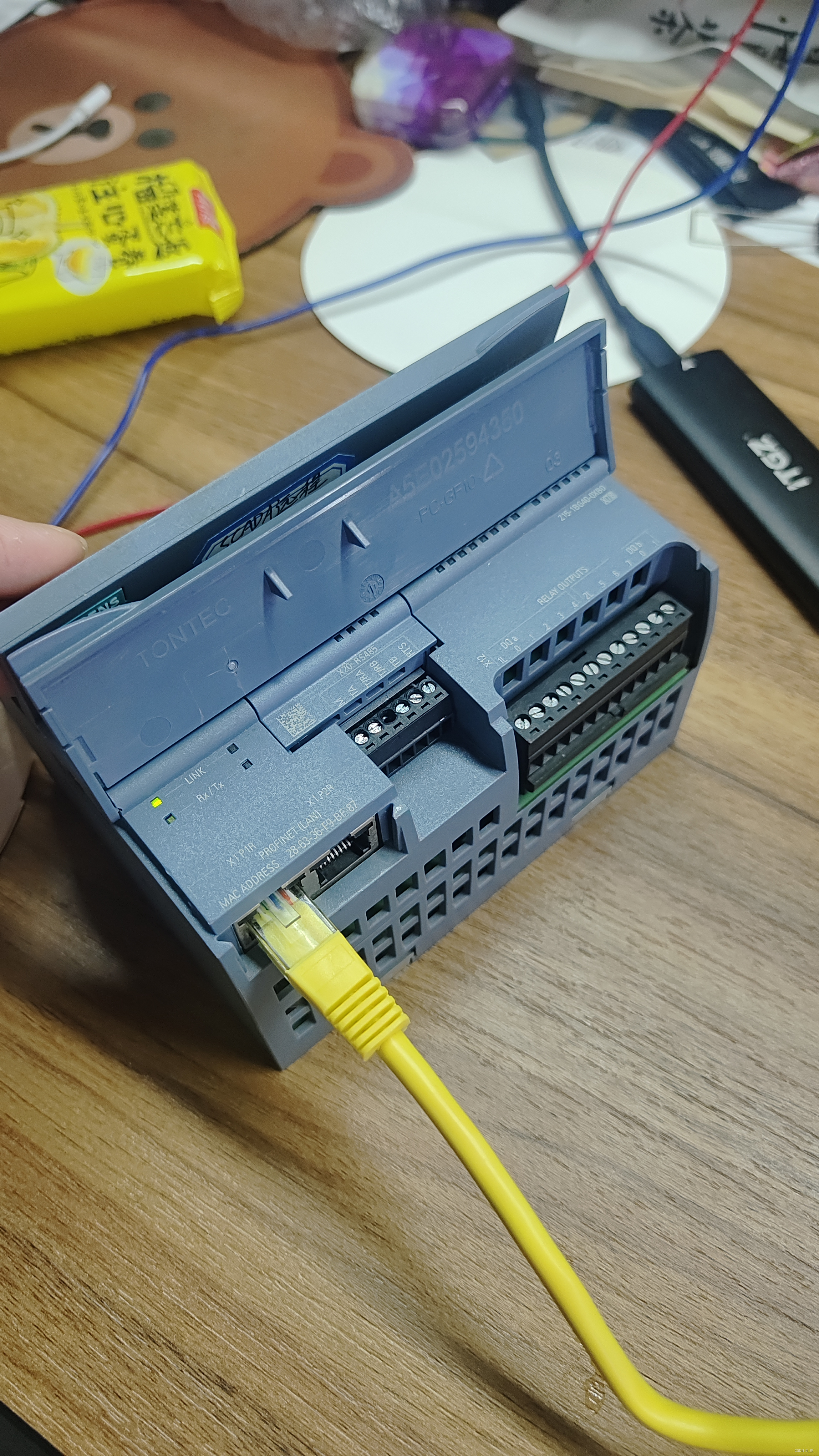

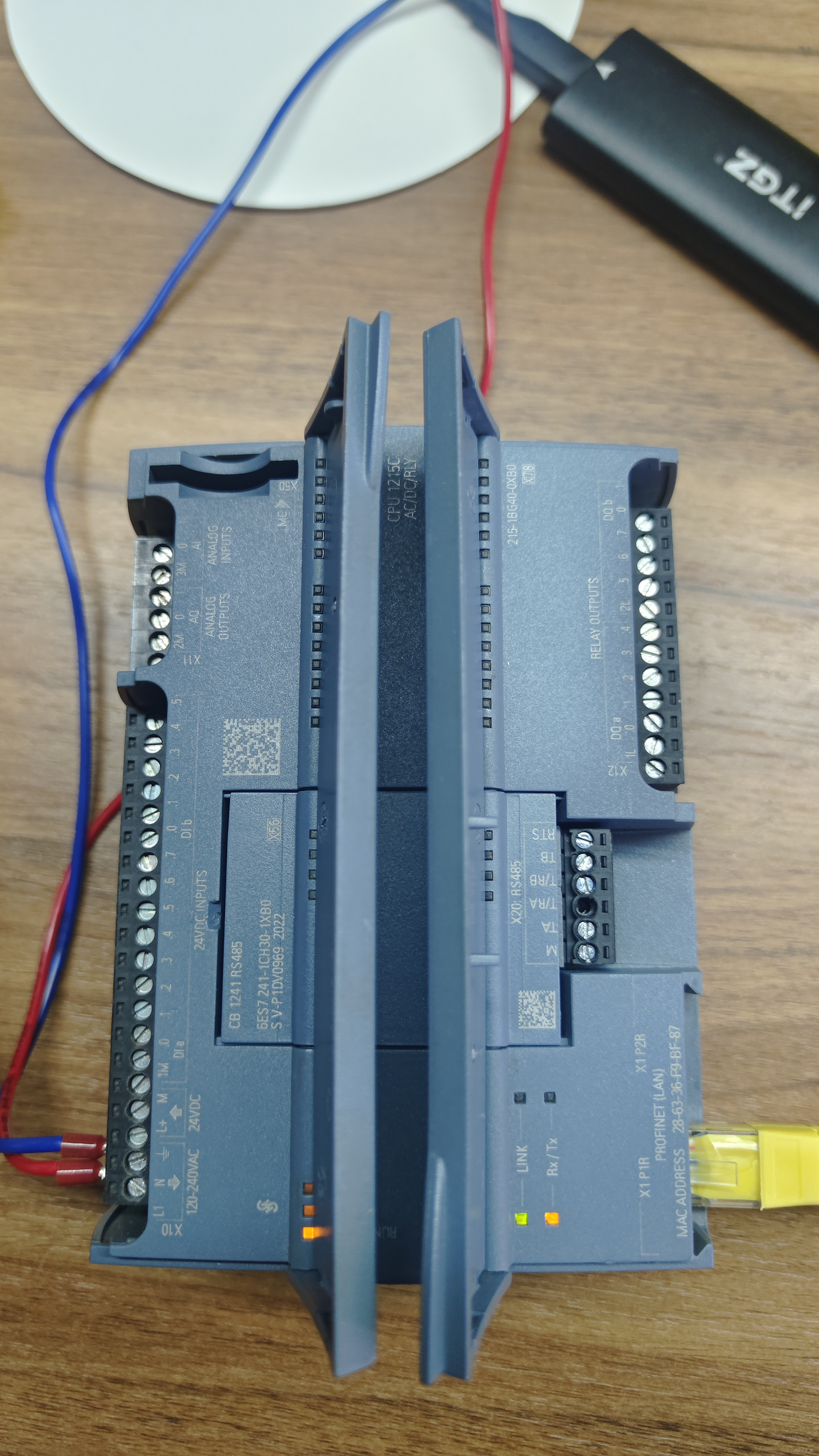

将PLC进行通电，并进行网线连接你的电脑（红蓝色线是电源，黄色线是网线）

2.虚拟机配置连接（如果项目不是在虚拟机当中，跳过这一步）

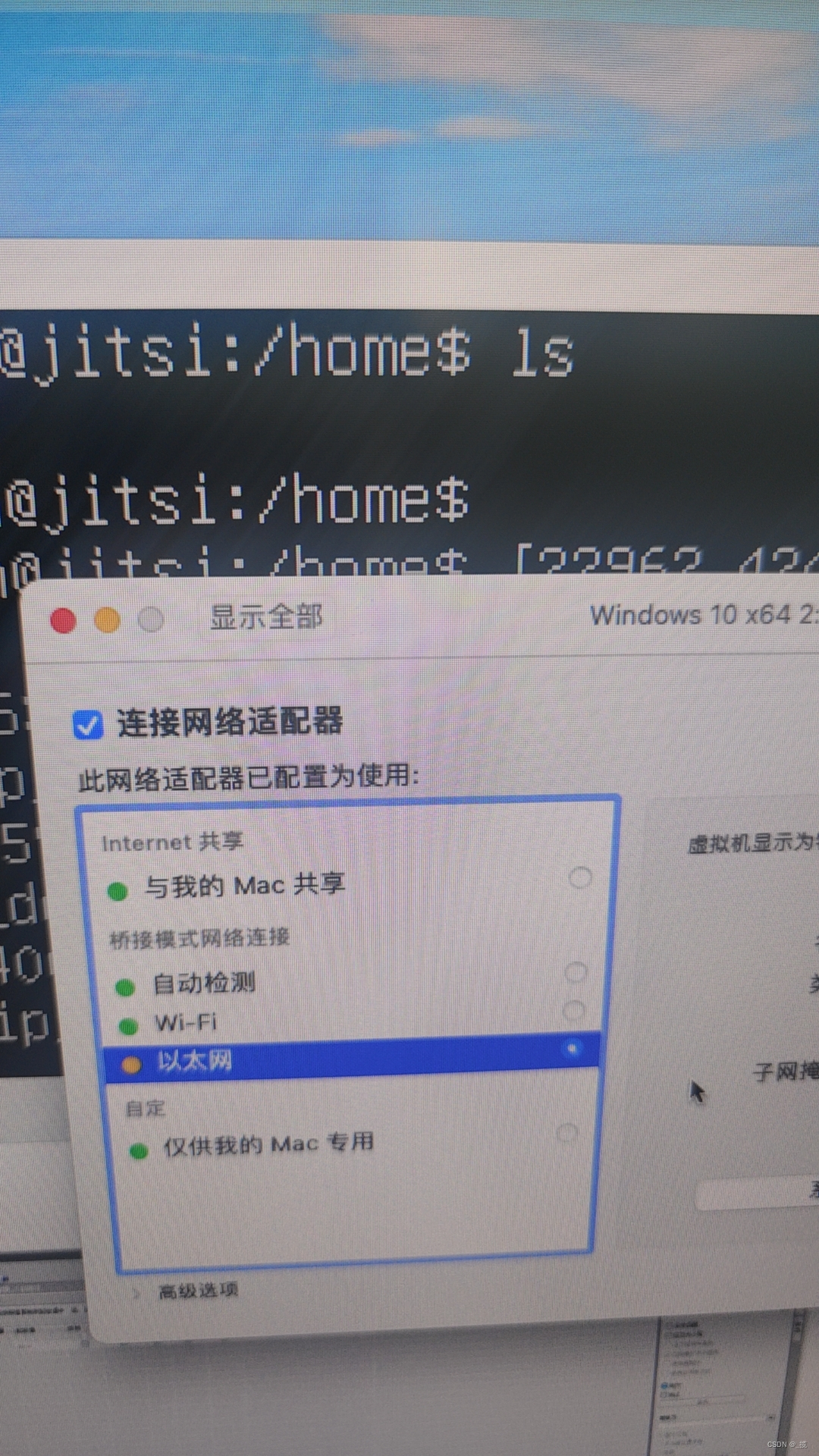

配置宿主机与虚拟机直接的网络适配器方式为以太网连接

下面是mac电脑的虚拟机，windows同理找到配置项就OK

3.用西门子TIA Portal 博途配置PLC

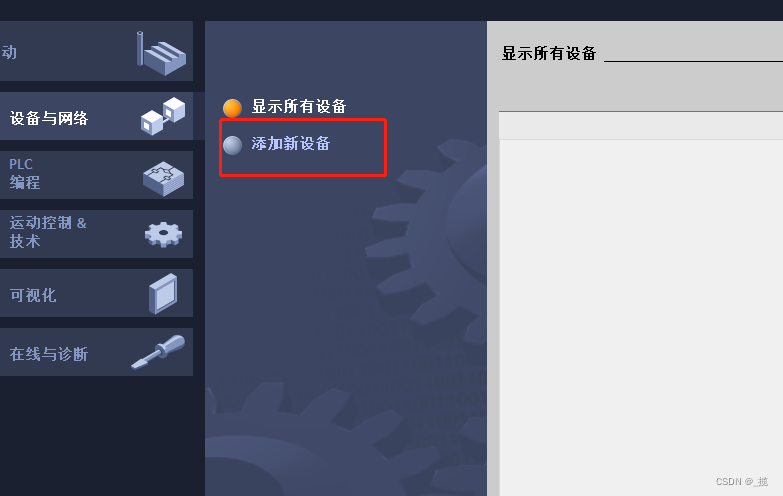

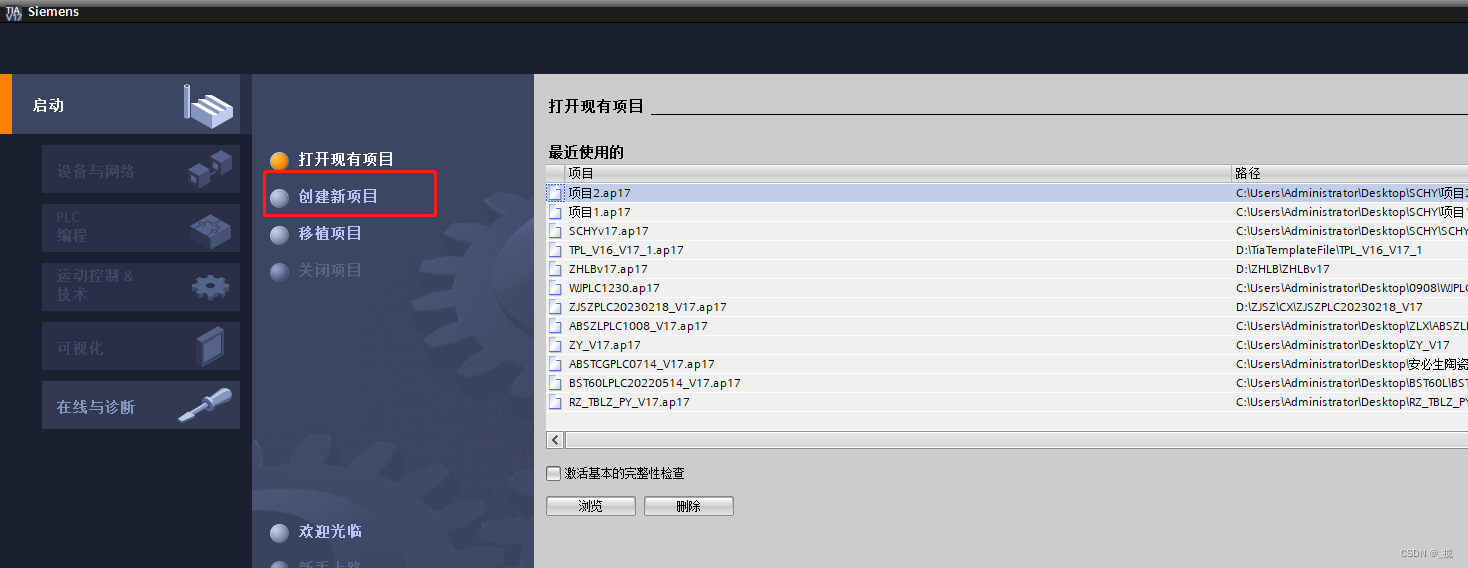

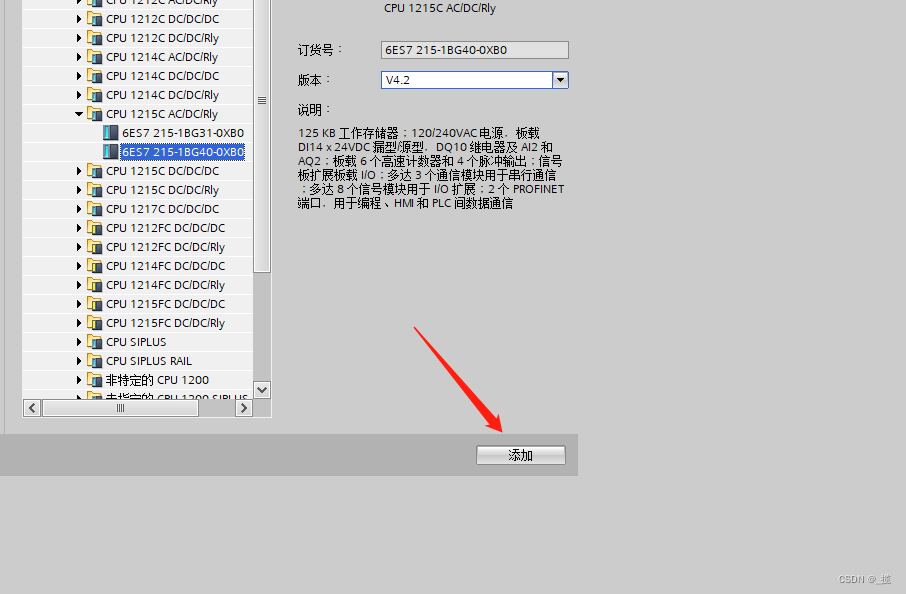

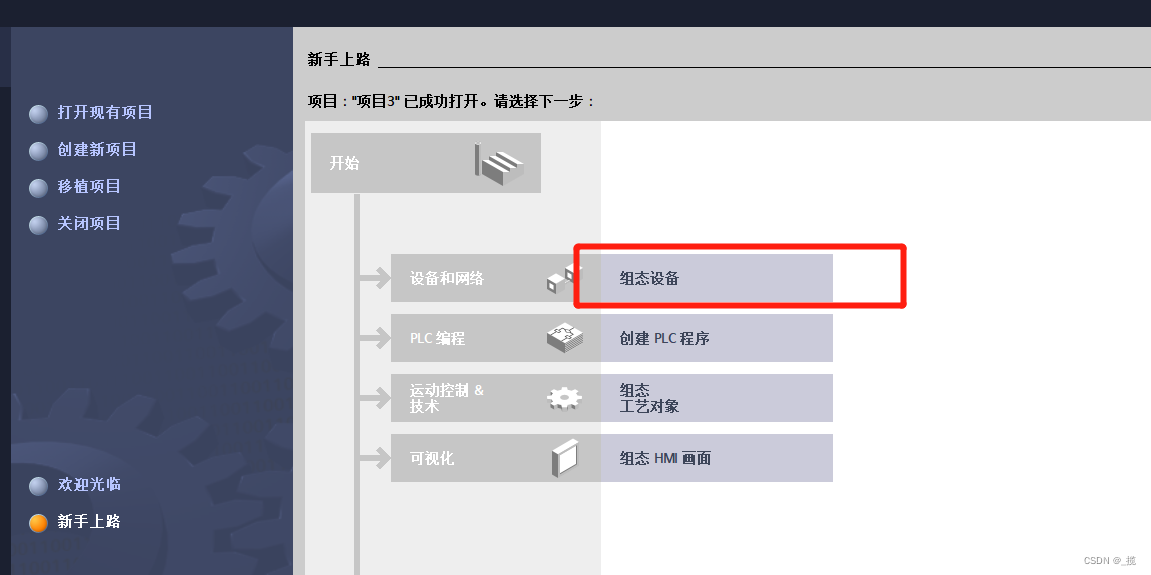

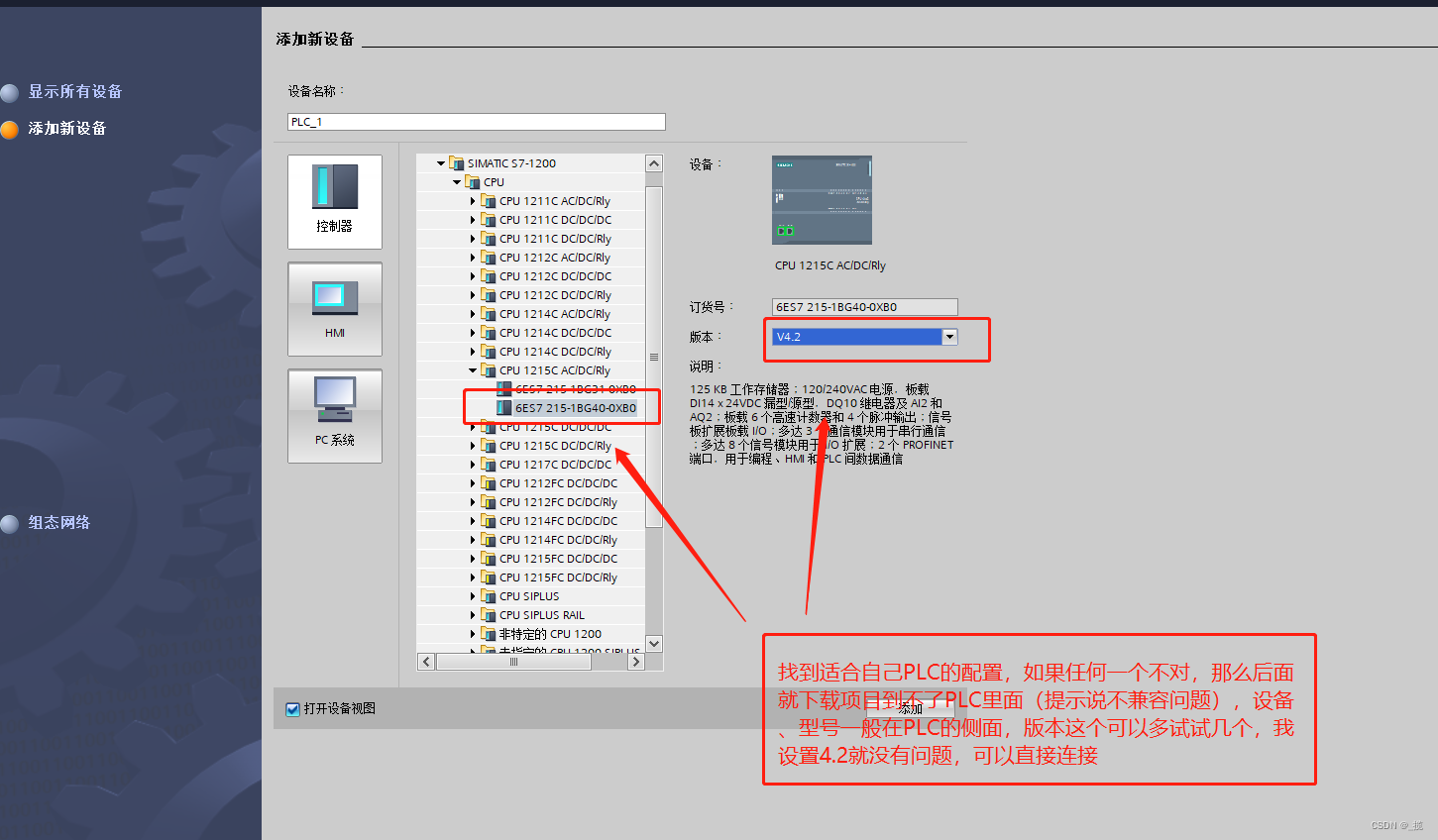

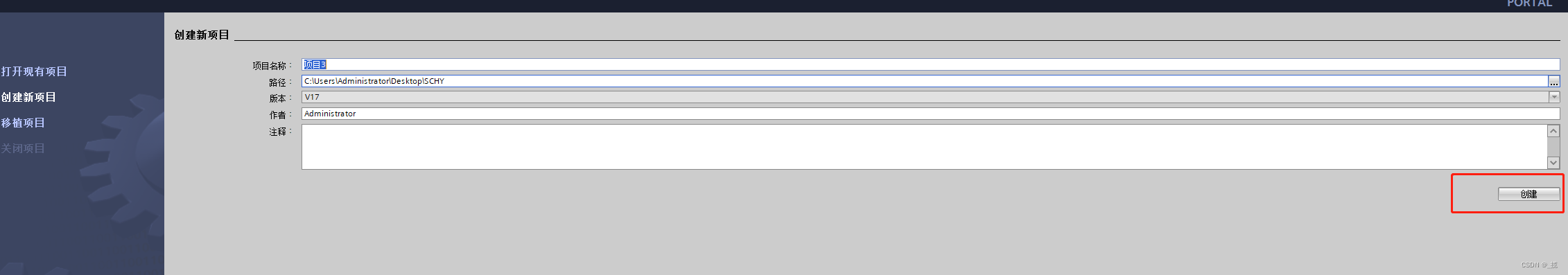

3.1用博途新建项目

PLC的侧边就会有这个

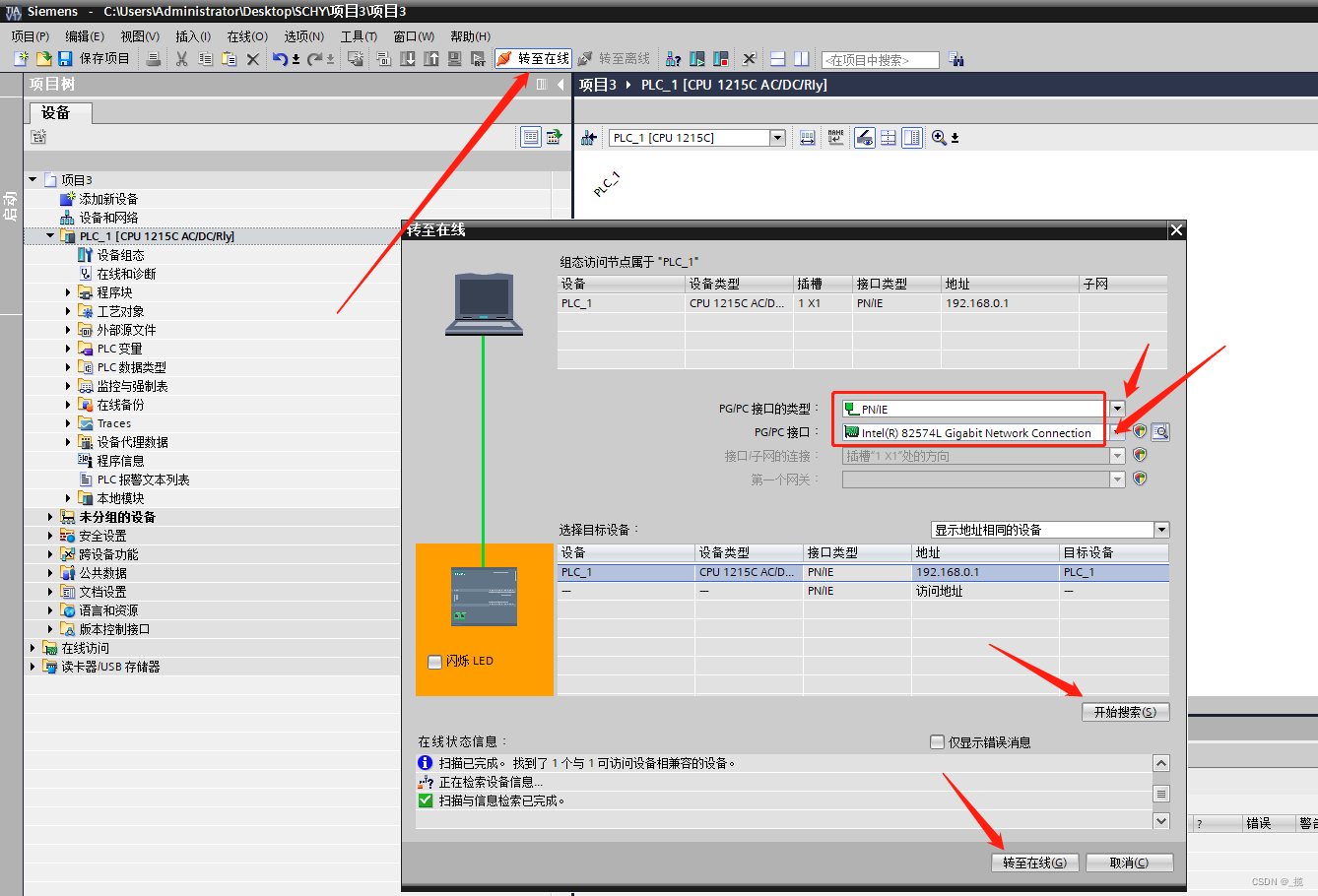

3.2用博途连接PLC

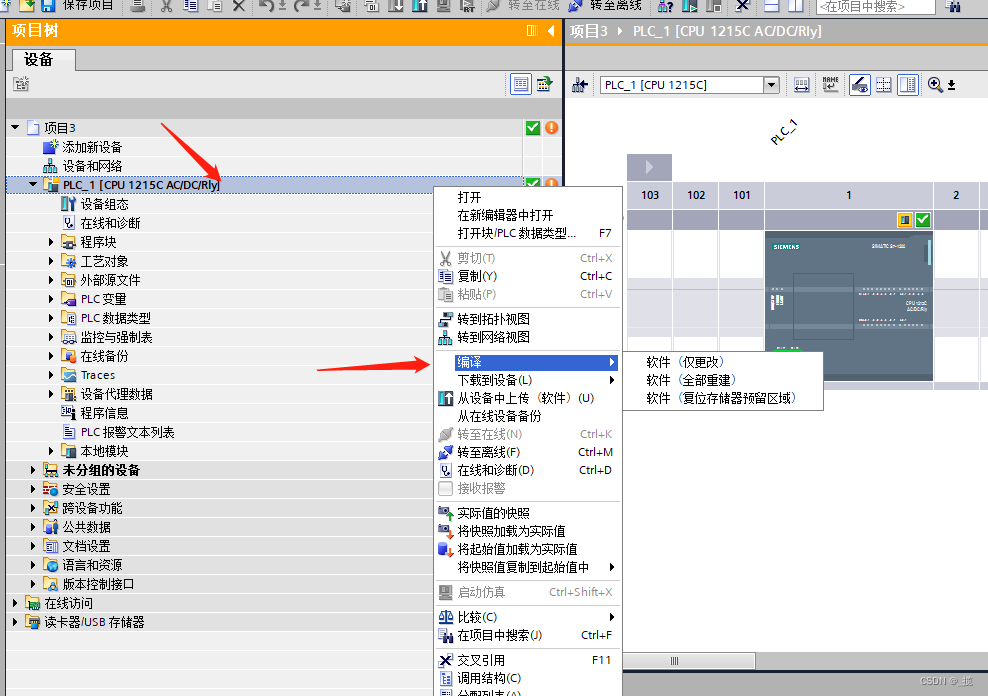

3.3配置完PLC连接以后，将项目装载进PLC里面

思路：先编译，后装载，否则你的改动不生效

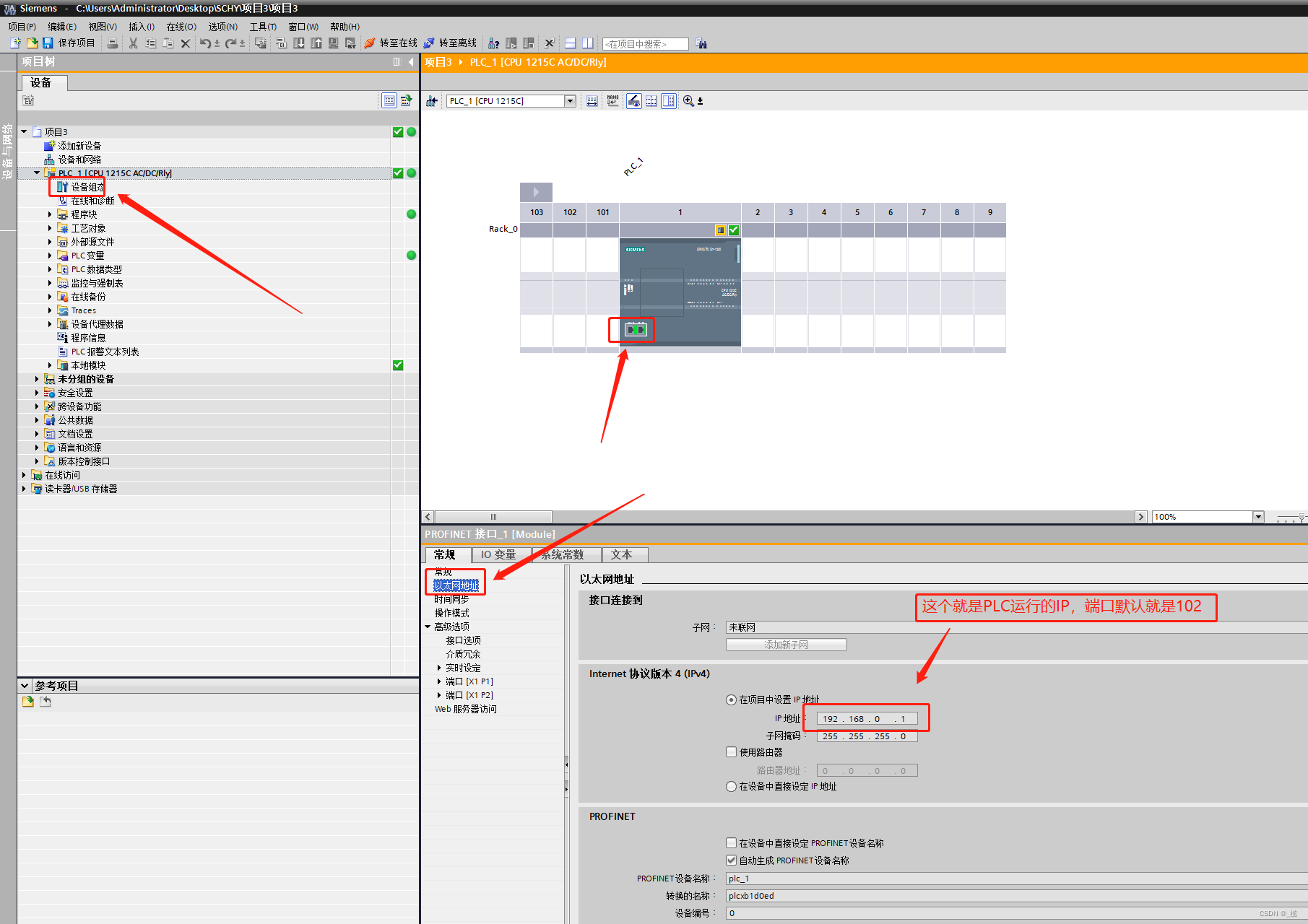

3.4查看PLC运行的IP地址及端口（端口默认102）
