软考网络工程师 第二章 第五节 调制技术

数字传输不仅可以用脉冲传输，也可以用模拟信号传输，用数字数据调制模拟信号叫做数字调制

幅度键控（ASK）：用载波的两个不同振幅表示0和1

频移键控（FSK）：用载波的两个不同频率表示0和1

编码同上

相移键控（PSK）：用载波的起始相位变化表示0和1

正交幅度调制（QAM）：把两个幅度相同，相位差90°的模拟信号合成一个模拟信号

图为什么张这样不需要知道，只需要知道看到这张图考的就是QAM

码元只取2个相位值叫2相调制，码元取4个相位叫4相调制，则N=2，N=4

例：8ASK N=8

DPSK是2相调制，N=2 QPSK是4相调制N=4

PSK=BPSK=2PSK

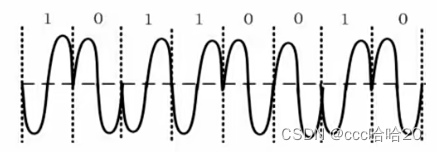

例1：下图展示的编码方式是（DPSK），若数据速率为1kb/S，则载波速率为（2K）Hz

DPSK调制 遵循有0无1， 不过是上一位整体与下一位整体进行对比，有变化为0没有为1

码元速率是数据速率的两倍



例2：设信号的波特率为1000Baud，信道支持的最大速率为2000b/s,信道采用的调制技术为（A）

A. BPSK     B.QPSK     C.BFSK      D.4B/5B

思路：波特率是码元速率，最大速率等与极限数据速率

R=2000 B=1000

带入奈奎斯特定理

R=BN

2000=1000N

2=N可以看成=4（不懂看第一章） 所以N=4

BPSK N=2  QPSK N=4    BFSK N=2  4B/5B是数据编码 故选B
