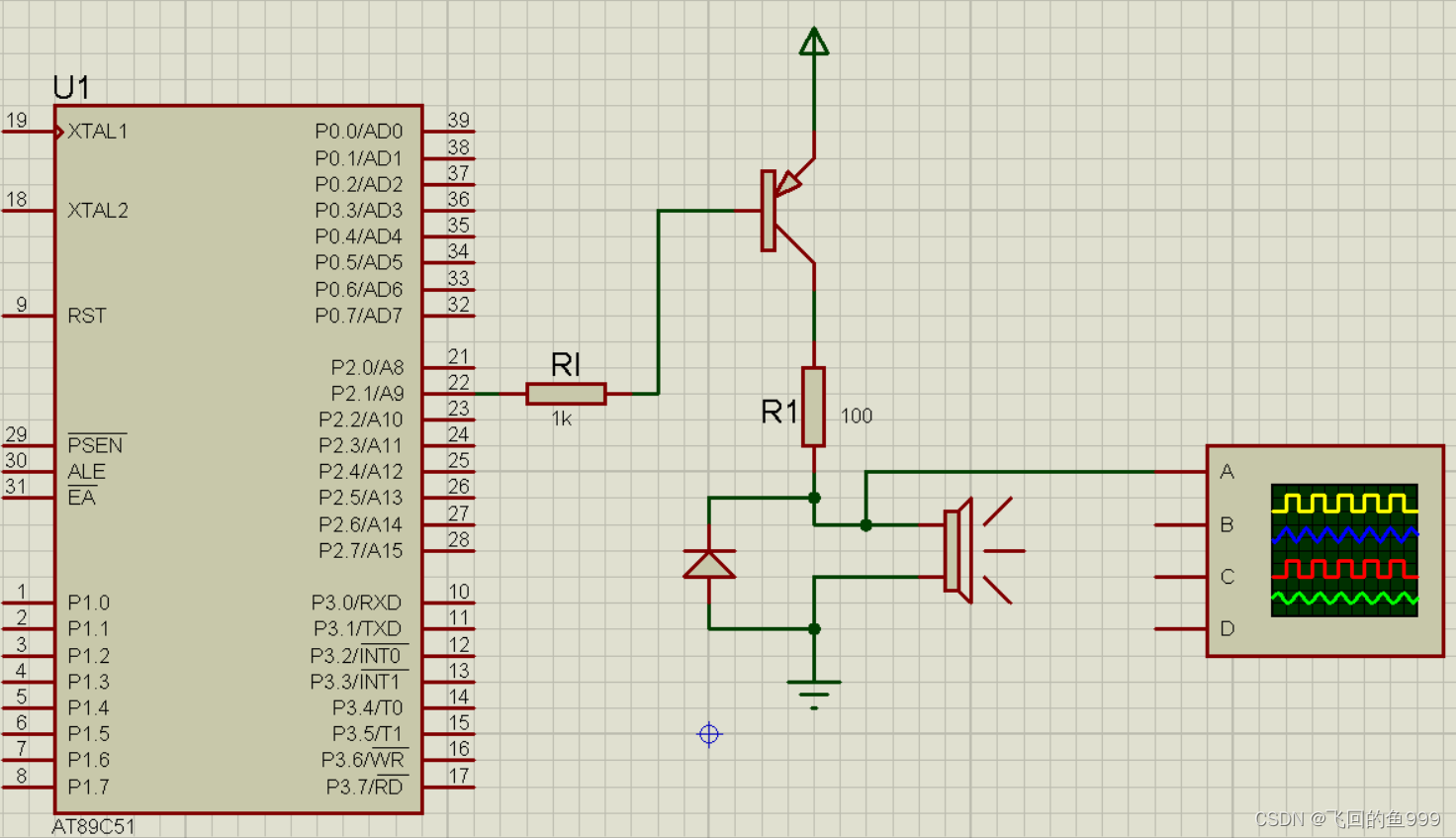

Proteus 原理图即解读

此次的实验选用的是无源蜂鸣器（500Hz~4.5KHz），即它的震荡源不是固定的，可以通过程序来设置，要注意有源及无源的区别（有无震荡源），粗俗一点就是无源的频率是可以调的。

蜂鸣器的工作原理是通电导通和截至后，在两个引脚产生磁场，将铁片吸下来，磁场消失后再恢复原状，以此来发出声音。原理图利用PNP型三极管作用在放大区充当开关，采用共发射极放大电路，以此来控制磁场的产生和消失。Ri充当输入电阻，输入电阻越大，放大电路所得到的输入电压越接近电源电压。R1充当限流电阻，目的是防止电流过大损坏蜂鸣器。另外，由于蜂鸣器内部是电磁线圈，在磁场消失时，电流不会立即消失，故接上二极管是为了消耗该电流。

keil编程

为了更加精确的发出对应频率的声音，可以利用烧录器软件下的延时计时器。该程序并不能将所想的频率显示出，是因为在执行指令时，语句也要时间，故会将时间变长。由于我们所设置的时间非常小，所以影响的比较大。若是延时的时间较大，比如1ms，那么语句的执行时间的影响将不会那么大。

#include<reg51.h>
#include<intrins.h>
sbit BUZZ=P2^1;
void Delay100us(unsigned int j);
void HZ(unsigned int k)
{
     int j;
	j&
