计算机网络知识整理（一）结构、协议与编址

目录

1.协议

1.1 ISO/OSI七层结构

1.2 TCP/IP四（五）层架构

链路层

网络层

传输层

应用层

2.数据封装与解包

3.编址

---

1.协议

1.1 ISO/OSI七层结构

ISO/OSI:International Standardization Organization/Open System Interconnect,国际标准化组织制定的一个国际标准开放式通信系统互联参考模型

（1）物理层协议：

负责0、1 比特流（0/1序列）与电压的高低、光的闪灭之间的转换。规定了激活、维持、关闭通信端点之间的机械特性、电气特性、功能特性以及过程特性；该层为上层协议提供了一个传输数据的物理媒体，只是说明标准。

在这一层，数据的单位称为比特（bit）（注：bit和字节Byte，我们常说的1字节8位2进制即：1B=8bit）。属于物理层定义的典型规范代表包括：EIA/TIA RS-232、EIA/TIA RS-449、V.35、RJ-45、fddi令牌环网。

（2）数据链路层协议：

负责物理层面上的互联的、节点间的通信传输（例如一个以太网项链的2个节点之间的通信）；该层的作用包括：物理地址寻址、数据的成帧、流量控制、数据的检错、重发等。

在这一层，数据的单位称为帧（frame）。数据链路层协议的代表包括：ARP、RARP、SDLC、HDLC、PPP、STP、帧中继等。

（3）网络层协议：

将数据传输到目标地址；目标地址可以使多个网络通过路由器连接而成的某一个地址，主要负责寻找地址和路由选择，网络层还可以实现拥塞控制、网际互连等功能。

在这一层，数据的单位称为数据包（packet）。网络层协议的代表包括：IP、IPX、RIP、OSPF等。

（4）传输层协议（核心层）：

传输层是OSI中最重要、最关键的一层,是唯一负责总体的数据传输和数据控制的一层；

传输层提供端到端的交换数据的机制，检查分组编号与次序，传输层对其上三层如会话层等，提供可靠的传输服务,对网络层提供可靠的目的地站点信息主要功能。在这一层，数据的单位称为数据段（segment）。主要功能：

①：为端到端连接提供传输服务。

②：这种传输服务分为可靠和不可靠的,其中Tcp是典型的可靠传输,而Udp则是不可靠传输。

③：为端到端连接提供流量控制,差错控制,服务质量(Quality of Service,QoS)等管理服务。

包括的协议如下：

TCP：传输控制协议，传输效率低，可靠性强。

UDP：用户数据报协议，适用于传输可靠性要求不高，数据量小的数据。

DCCP、SCTP、RTP、RSVP、PPTP等协议。

（5）会话层协议：

负责建立和断开通信连接（数据流动的逻辑通路），记忆数据的分隔等数据传输相关的管理。

（6）表示层协议：将数据格式转换为标准格式

　　将应用处理的信息转换为适合网络传输的格式，或将来自下一层的数据转换为上层能够处理的格式；主要负责数据格式的转换，确保一个系统的应用层信息可被另一个系统应用层读取。具体来说，就是将设备固有的数据格式转换为网络标准传输格式，不同设备对同一比特流解释的结果可能会不同；因此，主要负责使它们保持一致。

（7）应用层协议：

①：超文本传输协议HTTP：这是一种最基本的客户机/服务器的访问协议；浏览器向服务器发送请求，而服务器回应相应的网页。

②：文件传送协议FTP：提供交互式的访问，基于客户服务器模式，面向连接 使用TCP可靠的运输服务。主要功能:减少/消除不同操作系统下文件的不兼容性。

③：远程登录协议TELNET：客户服务器模式，能适应许多计算机和操作系统的差异，网络虚拟终端NVT的意义。

④：简单邮件传送协议SMTP：Client/Server模式，面向连接。基本功能：写信、传送、报告传送情况、显示信件、接收方处理信件。

⑤：DNS域名解析协议：DNS是一种用以将域名转换为IP地址的Internet服务。

⑥：简单文件传送协议TFTP：客户服务器模式，使用UDP数据报，只支持文件传输，不支持交互，TFTP代码占内存小。

⑦：简单网络管理协议（SNMP）: SNMP模型的4个组件：被管理结点、管理站、管理信息、管理协议。SNMP代理：运行SNMP管理进程的被管理结点。

⑧DHCP动态主机配置协议: 发现协议中的引导文件名、空终止符、属名或者空,DHCP供应协议中的受限目录路径名 Options –可选参数字段，参考定义选择列表中的选择文件。

其实协议分层只是为了更好地理解运用协议的作用，而不是绝对的分层，有的层之间协议也是可以共用的，特别是会话层、表示层和应用层这三层。

1.2 TCP/IP四（五）层架构

注：TCP/IP没有规定网络接口层协议，即数据链路层和物理层支持所有的广域网和局域网协议

在网络通信的过程中，将发出数据的主机称为源主机，接收数据的主机称为目的主机。当源主机发出数据时，数据在源主机中从上层向下层传送。源主机中的应用进程先将数据交给应用层，应用层加上必要的控制信息就成了报文流，向下传给传输层。传输层将收到的数据单元加上本层的控制信息，形成报文段、数据报，再交给网际层。网际层加上本层的控制信息，形成IP数据报，传给网络接口层。网络接口层将网际层交下来的IP数据报组装成帧，并以比特流的形式传给网络硬件（即物理层），数据就离开源主机。

链路层

以太网协议规定，接入网络的设备都必须安装网络适配器，即网卡，数据包必须是从一块网卡传送到另一块网卡。而网卡地址就是数据包的发送地址和接收地址，有了MAC地址以后，以太网采用广播形式，把数据包发给该子网内所有主机，子网内每台主机在接收到这个包以后，都会读取首部里的目标MAC地址，然后和自己的MAC地址进行对比，如果相同就做下一步处理，如果不同，就丢弃这个包。

所以链路层的主要工作就是对电信号进行分组并形成具有特定意义的数据帧，然后以广播的形式通过物理介质发送给接收方。

网络层

IP协议

网络层引入了IP协议，制定了一套新地址，使得我们能够区分两台主机是否同属一个网络，这套地址就是网络地址，也就是所谓的IP地址。IP协议将这个32位的地址分为两部分，前面部分代表网络地址，后面部分表示该主机在局域网中的地址。如果两个IP地址在同一个子网内，则网络地址一定相同。为了判断IP地址中的网络地址，IP协议还引入了子网掩码，IP地址和子网掩码通过按位与运算后就可以得到网络地址。

ARP协议

即地址解析协议，是根据IP地址获取MAC地址的一个网络层协议。其工作原理如下：ARP首先会发起一个请求数据包，数据包的首部包含了目标主机的IP地址，然后这个数据包会在链路层进行再次包装，生成以太网数据包，最终由以太网广播给子网内的所有主机，每一台主机都会接收到这个数据包，并取出包头里的IP地址，然后和自己的IP地址进行比较，如果相同就返回自己的MAC地址，如果不同就丢弃该数据包。ARP接收返回消息，以此确定目标机的MAC地址；与此同时，ARP还会将返回的MAC地址与对应的IP地址存入本机ARP缓存中并保留一定时间，下次请求时直接查询ARP缓存以节约资源。

路由协议

首先通过IP协议来判断两台主机是否在同一个子网中，如果在同一个子网，就通过ARP协议查询对应的MAC地址，然后以广播的形式向该子网内的主机发送数据包；如果不在同一个子网，以太网会将该数据包转发给本子网的网关进行路由。网关是互联网上子网与子网之间的桥梁，所以网关会进行多次转发，最终将该数据包转发到目标IP所在的子网中，然后再通过ARP获取目标机MAC，最终也是通过广播形式将数据包发送给接收方。而完成这个路由协议的物理设备就是路由器，路由器扮演着交通枢纽的角色，它会根据信道情况，选择并设定路由，以最佳路径来转发数据包。

所以，网络层的主要工作是定义网络地址、区分网段、子网内MAC寻址、对于不同子网的数据包进行路由。

传输层

链路层定义了主机的身份，即MAC地址，而网络层定义了IP地址，明确了主机所在的网段，有了这两个地址，数据包就可以从一个主机发送到另一台主机。但实际上数据包是从一个主机的某个应用程序发出，然后由对方主机的应用程序接收。而每台电脑都有可能同时运行着很多个应用程序，所以当数据包被发送到主机上以后，是无法确定哪个应用程序要接收这个包。因此传输层引入了UDP协议来解决这个问题，为了给每个应用程序标识身份。

UDP协议

UDP协议定义了端口，同一个主机上的每个应用程序都需要指定唯一的端口号，并且规定网络中传输的数据包必须加上端口信息，当数据包到达主机以后，就可以根据端口号找到对应的应用程序了。UDP协议比较简单，实现容易，但它没有确认机制，数据包一旦发出，无法知道对方是否收到，因此可靠性较差，为了解决这个问题，提高网络可靠性，TCP协议就诞生了。

TCP协议

TCP即传输控制协议，是一种面向连接的、可靠的、基于字节流的通信协议。简单来说TCP就是有确认机制的UDP协议，每发出一个数据包都要求确认，如果有一个数据包丢失，就收不到确认，发送方就必须重发这个数据包。为了保证传输的可靠性，TCP协议在UDP基础之上建立了三次对话的确认机制，即在正式收发数据前，必须和对方建立可靠的连接。TCP数据包和UDP一样，都是由首部和数据两部分组成，唯一不同的是，TCP数据包没有长度限制，理论上可以无限长，但是为了保证网络的效率，通常TCP数据包的长度不会超过IP数据包的长度，以确保单个TCP数据包不必再分割。

传输层的主要工作是定义端口，标识应用程序身份，实现端口到端口的通信，TCP协议可以保证数据传输的可靠性。

应用层

理论上讲，有了以上三层协议的支持，数据已经可以从一个主机上的应用程序传输到另一台主机的应用程序了，但此时传过来的数据是字节流，不能很好的被程序识别，操作性差，因此，应用层定义了各种各样的协议来规范数据格式，常见的有http,ftp,smtp等，在请求Header中，分别定义了请求数据格式Accept和响应数据格式Content-Type，有了这个规范以后，当对方接收到请求以后就知道该用什么格式来解析，然后对请求进行处理，最后按照请求方要求的格式将数据返回，请求端接收到响应后，就按照规定的格式进行解读。

所以应用层的主要工作就是定义数据格式并按照对应的格式解读数据。

TCP/IP中没有会话层和表示层，通常认为应用层是ISO/OSI模型上三层的合并

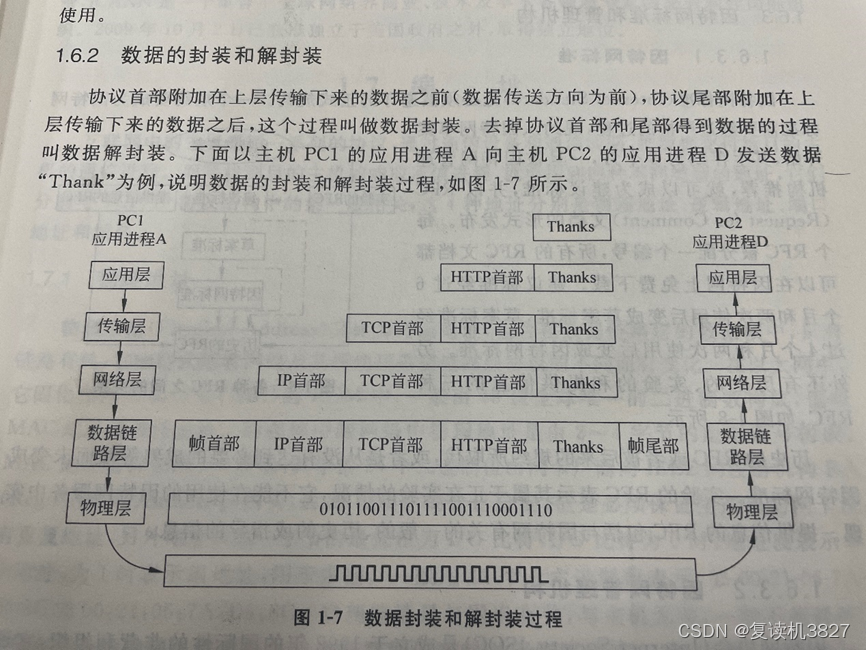

2.数据封装与解包



3.编址

1.物理地址（MAC地址）

又称链路地址、硬件地址、MAC地址，48位全球唯一二进制数，其中前24位由厂商向IEEE下辖注册机构RA（Registration Authority）购买，后24位厂商自行分配，不可更改。地址段第一字节最低位位I/G比特，I/G比特为0地址段为单一地址，为1时为组地址（用于多播）。

2.逻辑地址

为了屏蔽物理地址、实现互联网通信同底层物理网络解耦。Internet中现行逻辑地址为IP地址。

3.端口地址

这是一个本地概念，仅对于单一主机而言，不同端口用于区分不同进程的网络通信。

域名

通过DNS（域名解析系统），将域名解析为IP地址，进而访问服务。主机只需要知道目标域名和DNS的IP地址即可。
