数据库实验五 数据库设计

一、实验目的

1.了解E-R图构成要素以及各要素图元。
2.掌握概念模型E-R图的绘制方法。
3.掌握概念模型向逻辑模型的转换原则和步骤。
4.运用sql编程实现

二、实验内容

1.选取一个应用背景，分析应用和数据需求
2.完成数据库设计的需求分析报告
3.完成数据库的概念结构设计，画出E-R图（要求，实体不少于3个）
4.完成数据库的逻辑结构设计，做出表结构和完整性约束设计

三、实验内容

1.体会数据库设计的各个阶段的任务和工作
2.评价自己设计的数据库的范式级别

四、验证性实验

(1) 某同学需要设计开发班级信息管理系统，希望能够管理班级与学生信息的数据库，其中学生信息包括学号，姓名，年龄，性别，班号；班级信息包括班号、年级号、班级人数。
①确定班级实体和学生实体的属性。
学生：学号，姓名，年龄，性别，班号
班级：班号、班主任、班级人数
②确定班级和学生之间的联系，给联系命名并指出联系的类型。
一个学生只能属于一个班级，一个班级可以有很多学生，所以和学生间是1对多关系，即1:n
③确定联系本身的属性。
属于
④画出班级与学生关系的E-R图。

⑤将E-R图转化为关系模式，写出各关系模式并标明各自的码。
学生（学号，姓名，年龄，性别，班号），主码为：学号
班级（班号、班主任、班级人数），主码为：班号

(2)请为电冰箱经销商设计一套存储生产厂商和产品信息的数据库，要求生产厂商的信息包括厂商名称、地址、电话；产品的信息包括品牌、型号、价格；生产厂商生产某产品的数量和日期。
要求：
① 确定产品实体和生产厂商实体的属性。
生产厂商：厂商名称，地址，电话
产品：品牌，型号，价格
②确定产品和生产厂商之间的联系，给联系命名并指出联系的类型。
一个生产厂商可以生产多个产品，一个产品也可以有很多生产厂商生产，所以产品和生产厂商间是m对多关系，即m:n
③确定联系本身的属性。
生产

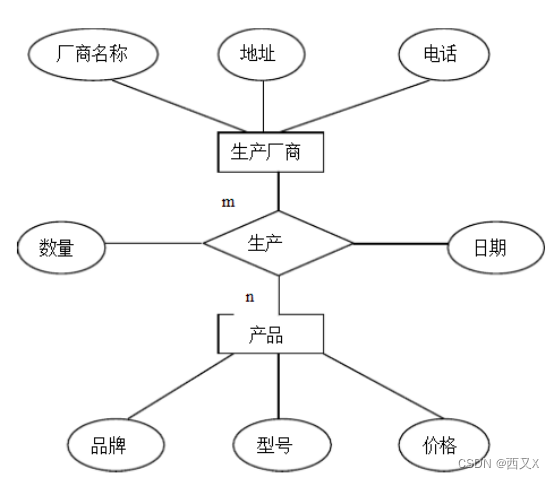

④画出产品与生产厂商关系的E-R图。

⑤将E-R图转化为关系模式，写出表的关系模式并标明各自的码。
生产厂商（厂商名称，地址，电话），主码为：厂商名称
产品（品牌，型号，价格），主码为：品牌，型号
生产（厂商名称，品牌，型号，数量，日期），主码为：厂商名称，品牌，型号

（3） 设某汽车运输公司想开发车辆管理系统，其中，车队信息：车队号、车队名等；车辆信息有牌照号、厂家、出厂日期等；司机信息有司机编号、姓名、电话等。 车队与司机之间存在“聘用”联系，每个车队可聘用若干司机，但每个司机只能应聘于一个车队，车队聘用司机有“聘用开始时间”和“聘期”两个属性； 车队与车辆之间存在“拥有”联系，每个车队可拥有若干车辆，但每辆车只能属于一个车队； 司机与车辆之间存在着“使用”联系，司机使用车辆有“使用日期”和“公里数”两个属性，每个司机可使用多辆汽车，每辆汽车可被多个司机使用。
①确定实体和实体的属性。
车队：车队号，车队名
车辆：车牌照号，厂家，生产日期
司机：司机编号，姓名，电话，车队号
②确定实体之间的联系，给联系命名并指出联系的类型。
车队与车辆联系类型是1：n，联系名称：拥有，车队与司机联系类型是1：n，联系名称为聘用；车辆和司机联系类型为m:n，联系名称为：使用。
③确定联系本身的属性。
联系“聘用”的属性有“聘用开始时间”和“聘期”两个属性，联系“使用“有“使用日期”和“公里数”两个属性。

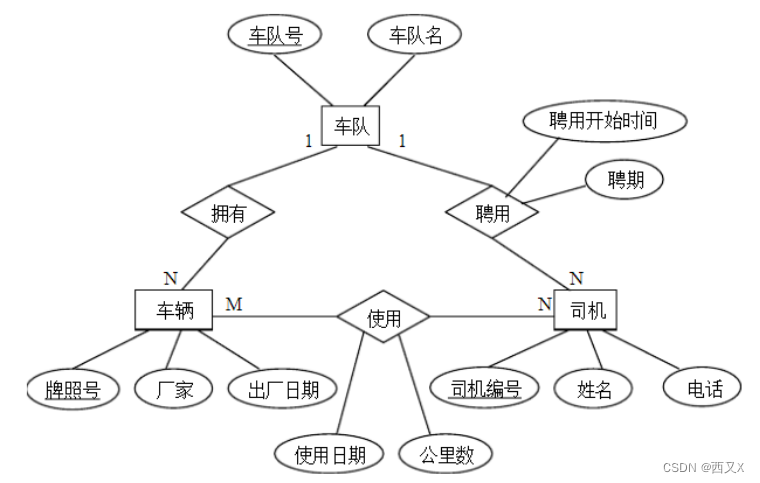

④画出E-R图。

⑤将E-R图转化为关系模式，写出表的关系模式并标明各自的码。
车队（车队号，车队名） ，主码为：车队号；
车辆（车牌照号，厂家，生产日期，车队号） ，主码为：车牌照号；
司机（司机编号，姓名，电话，车队号，聘用开始时间，聘期），主码为：司机编号 ；
使用（司机编号，车辆号，使用日期，公里数），主码为：司机编号，车辆号。

五、设计性实验

1、为在线图书销售系统中的订单管理模块设计数据库。

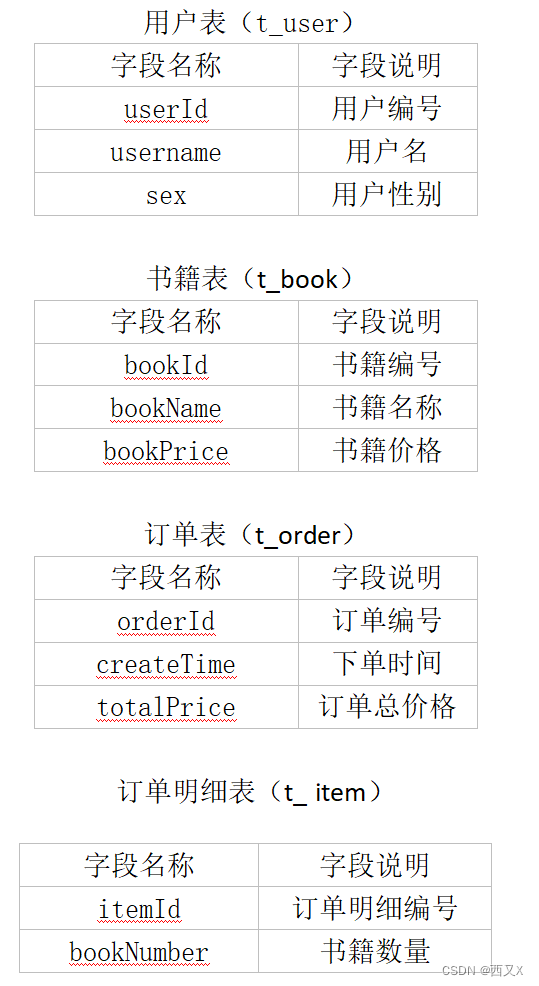

该模块的功能设计中有4个实体，具体信息如下表所示。

（1）需求分析，用文字描述图书销售系统的数据。
①确定用户实体、书籍实体、订单实体、订单明细实体的属性。
用户：用户编号，用户名，用户性别
书籍：书籍编号，书籍名称，书籍价格
订单：订单编号，下单时间，订单总价格

②确定用户、书籍、订单、订单明细之间的联系，给联系命名并指出联系的类型。
用户与书籍之间的联系是1：n，联系名称：选够=；
书籍与订单之间的联系是n:m，联系名称：订单明细。

③确定联系本身的属性。
联系“订单明细“有“订单明细编号”和“书籍数量”两个属性。

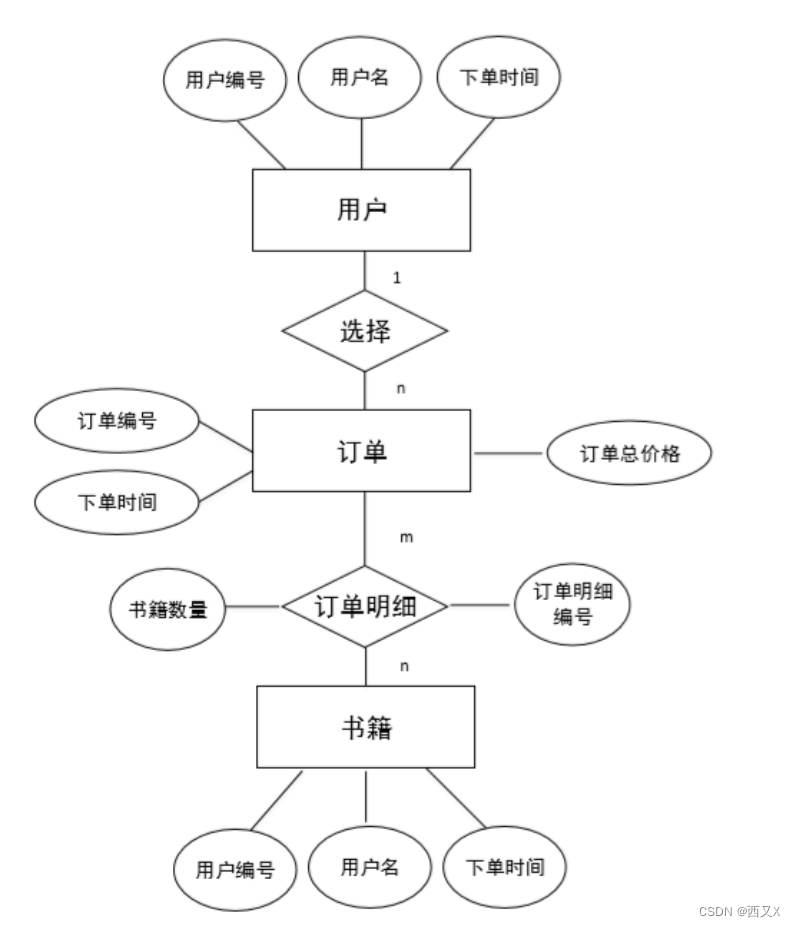

（2）设计概念模型，画出E-R图。
① 创建实体
② 添加属性
③ 设置每个实体的主码
④ 添加实体之间的联系

（2）将E-R图转化为关系模式，写出表的关系模式并标明各自的主码和外码。
用户（用户编号，用户名，用户性别），主码为：用户编号；
书籍（书籍编号，书籍名称，书籍价格），主码为：书籍编号；
订单（订单编号，下单时间，订单总价格），主码为：订单编号，外码为：用户编号
订单明细（订单编号，书籍编号，订单明细编号，书籍数量），主码为：订单明细编号，外码为：订单编号，书籍编号
