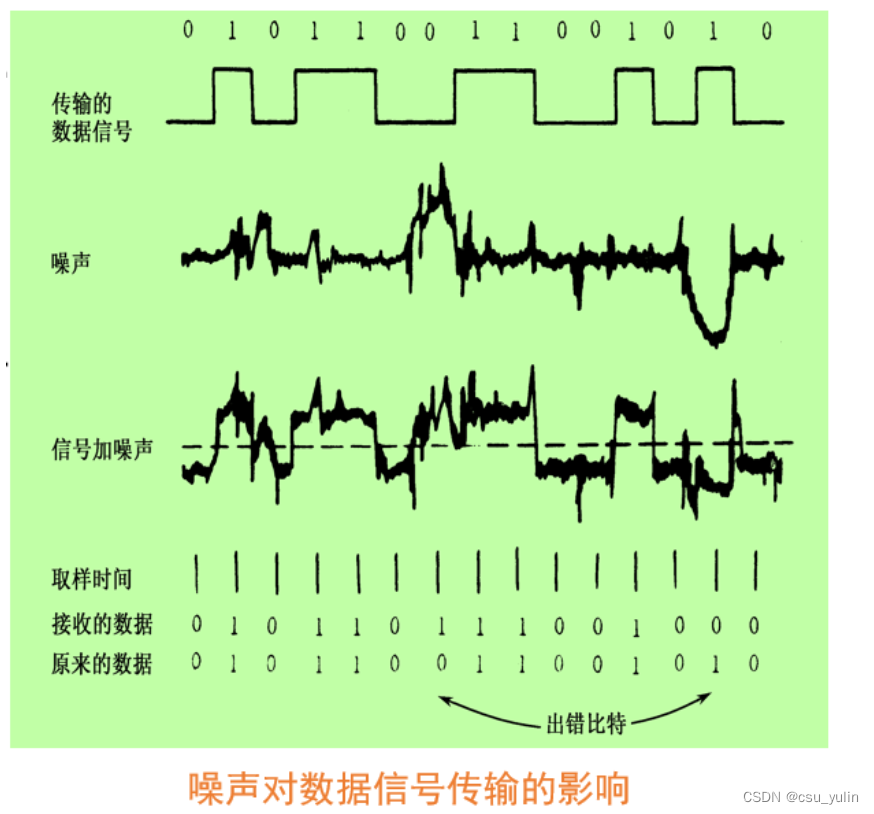

- 18. 传输损伤:
- 19. 传输质量:
- 四、 传输介质:
- 五、 多路复用技术:
- 六、 交换技术:
- 七、 网络拓扑结构
一、 物理层基本概念:
1. 物理层功能:
- 位置:物理层是网络体系结构中的最低层
- 功能:
- 数据链路层将数据比特流传送给物理层
- 物理层将比特流按照传输媒体的需要进行编码
- 然后将信号通过传输媒体传输到下一个节点的物理层
- 作用:尽可能地屏蔽掉不同传输媒体和通信手段的差异,为数据链路层提供一个统一的数据传输服务
2. 物理层接口性质:

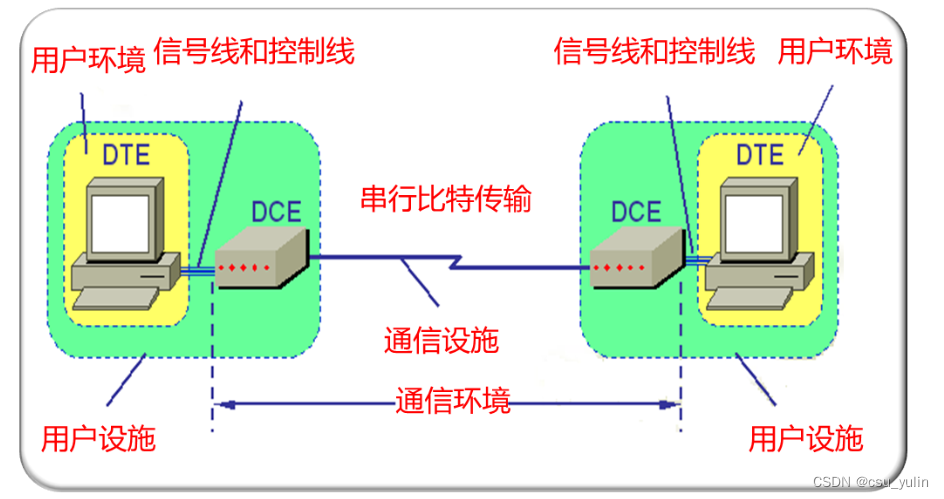

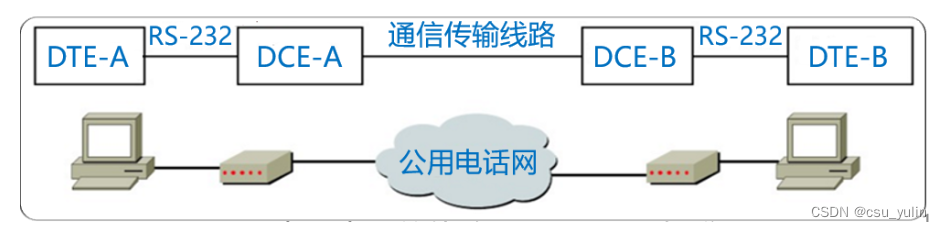

- 数据终端设备(DTE):
- 一种具有一定的数据处理和转发能力的设备
- 可以是数据的源点或终点
- 数据电路终结设备(DCE)
- 在DTE和传输线路之间提供信号变换和编码的功能
- 负责建立、保持和释放数据链路
- 标准化的DTE/DCE接口具有
- 机械特性:机械特性规定了DTE与DCE实际的物理连接。
- 电气特性:规定了DTE/DCE之间多条信号线的电气连接及有关电路特性。
- 功能特性:说明某条线上出现的某一电平的电压表示何种意义。描述接口执行的功能,定义接线器的每一引脚(针,Pin)的作用
- 规程特性:即通信协议,说明对于不同功能的各种可能事件的出现顺序。
- 物理层协议是DTE和DCE间的约定,规定了两者之间的接口特性
3. 物理层常用标准:点对点通信线路用于直接连接两个结点
- EIA RS-232-C标准:串行、低速、模拟传输设备与计算机之间的物理接口标准
- EIA RS-449标准:想取代RS-232-C而开发的,但未被广泛使用
4. 物理层常用标准:广播通信线路:一条公共通信线路连接多个结点
- 传统以太网IEEE 802.3:10BASE-T等、快速以太网、千兆以太网、万兆以太网无线局域网
二、 物理层通信基础:
1. 主要内容:研究信号在通信信道上传输时的数学表示及其所受到的限制
2. 傅立叶分析:
- 在网络通信中,信息是以电磁信号(或简称信号)的形式传输的
- 电磁信号是时间的函数(时域观)
- 也可以表示成频率的函数(频域观)
- 对于理解数据传输来讲,信号的频域观比时域观更重要
- 只要有足够的具有适当振幅、频率和相位的正弦波,就可以构造任何一个信号
3. 时域观:
- 从时间函数的角度来看,电磁信号分为模拟信号和数字信号
- 模拟信号的信号强度随着时间平滑变化,或者说信号中没有突变或不连续的地方。
- 数字信号的信号强度在一段时间内保持一个恒定值,然后又变成另外一个恒定值
4. 频域观:
- 当一个信号的所有频率成分是某一个频率的整数倍时,该频率被称为基本频率
- 信号的周期等于基本频率的周期
5. 带宽

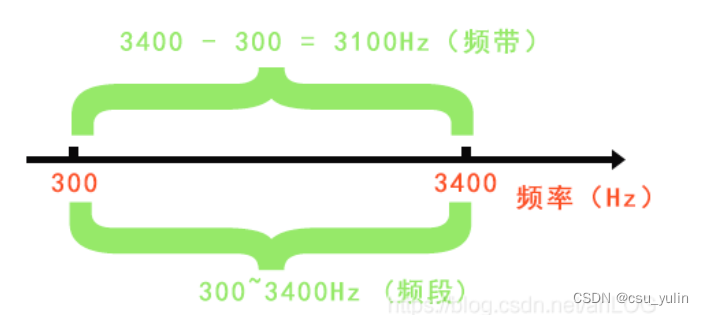

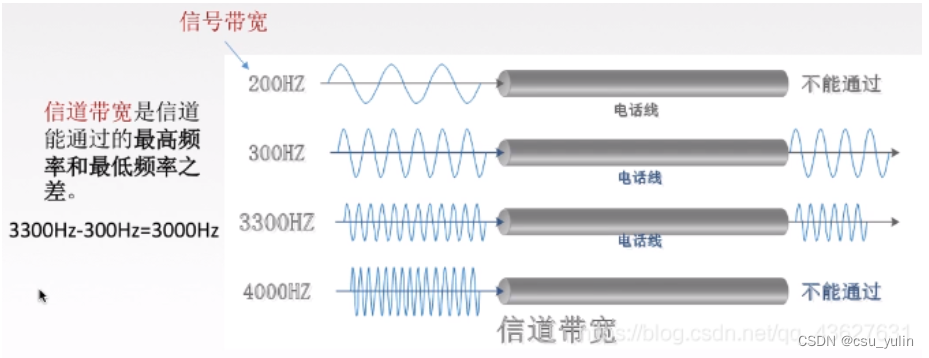

带宽:

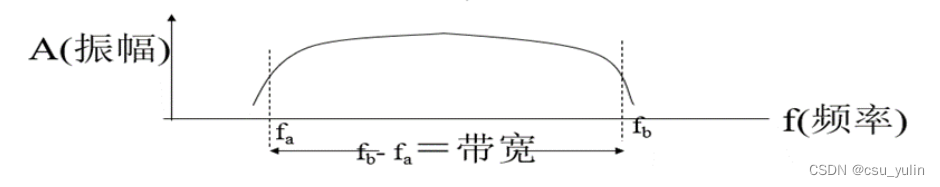

- 频带,指信号所占据的频率宽度,单位为Hz
- 带宽本来是指某种信号具有的频带宽度。信号的带宽是指该信号所包含的各种不同频率成分所占的频率范围。例如电话线信号标准带宽是300Hz到3400Hz,即通话的主要成分的频率范围。这种意义的带宽的单位是赫(或千赫、兆赫、吉赫等)
- 在计算机网络中,带宽用来表示网络中某信道传送数据的能力,因此网络带宽表示在单位时间内网络中的某信道所能通过的“最高数据率”,带宽的单位就是数据率的单位,即bit/s,而信道带宽则是信道能通过的最高频率和最低频率之差。

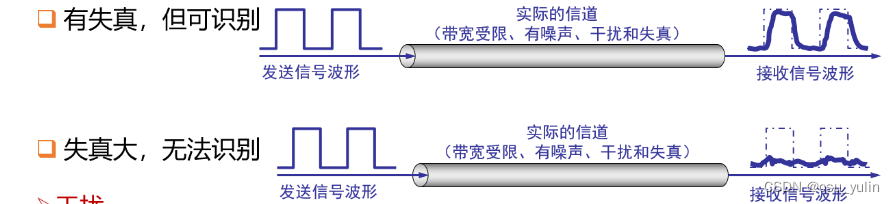

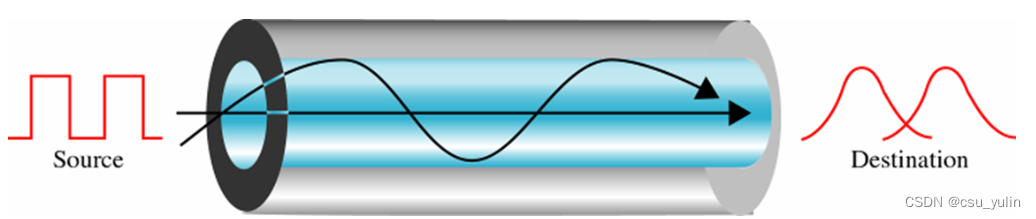

- 200Hz信道带宽不能通过的原因:振动的频率太低,在电话线传输的过程中受各个因素的影响,很容易收到衰减和损耗,导致信号波形发生严重的扭曲,信号不能通过。
- 4000Hz信道带宽不能通过的原因:——振动的频率太快,导致接收端无法区分波形的差异。(码间串扰:接收端收到的信号波形失去了码元之间清晰界限的现象)

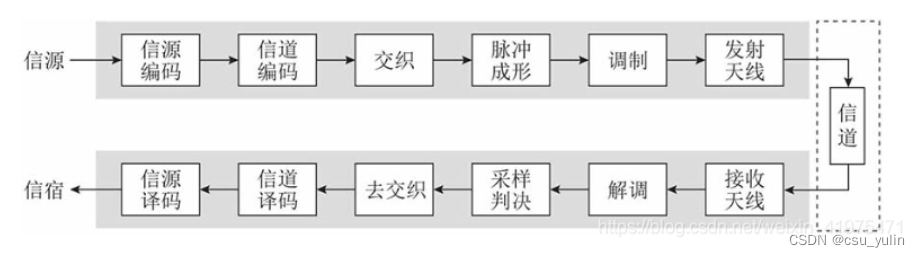

6. 信道:信号传输介质和通信系统的一些变换装置
-

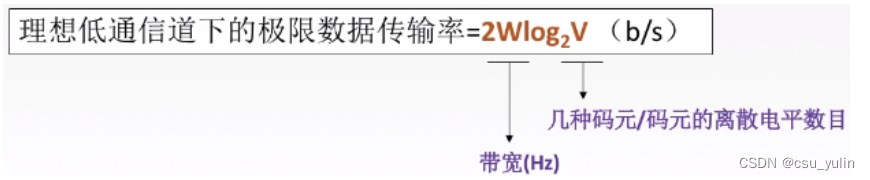

奈奎斯特定理
-
码元的离散电平数量是指有多少种不同的码元。例如,有16种不同的码元,则需要4位二进制位,因此数据传输率是码元传输率的4倍
-
在任何信道中,码元传输的速率是有上限的。若传输速率超过此上限。就会出现严重的码间串扰问题(是指在接收端收到的信号的波形失去了码元之间的清晰界限),使接收端对码元的完全正确识别成为不可能
-
信道的频带越宽(即能通过的信号高频分量越多),就可以用更高的速率进行码元的有效传输。
-
香农公式:
-

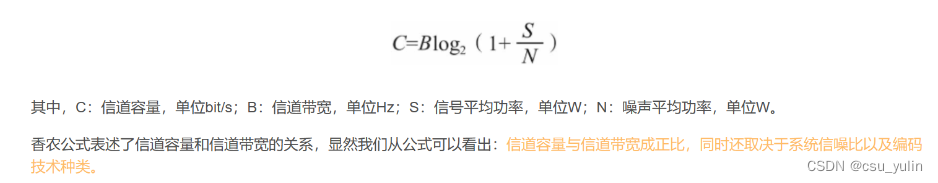

香农定理指出,如果信息源的信息速率_R_小于或者等于信道容量_C_,那么,在理论上存在一种方法可使信息源的输出能够以任意小的差错概率通过信道传输。该定理还指出:如果_R_>C,则没有任何办法传递这样的信息,或者说传递这样的二进制信息的差错率为1/2

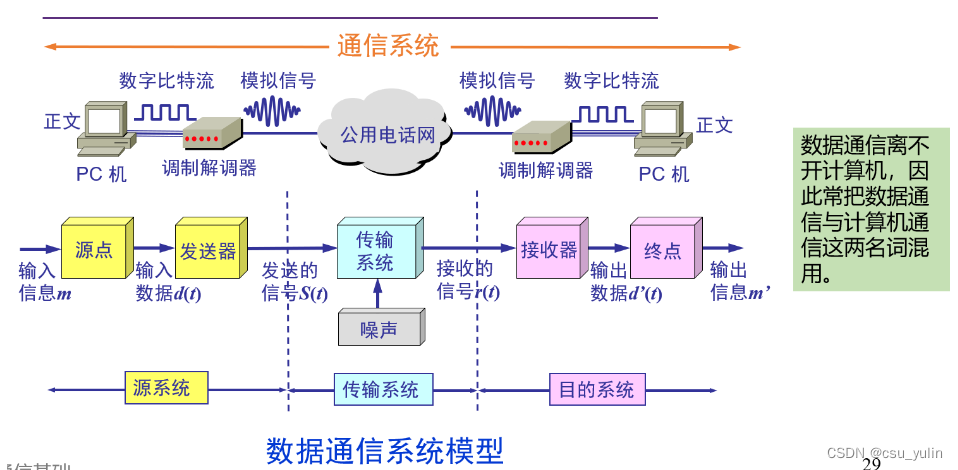

三、 数据通信系统模型:
1. 数据和信息:
- 数据是消息的表示形式,是传达某种意义或信息的实体。
- 信号是消息的载体(比如电信号、光信号等)
2. 数据的信号表示:

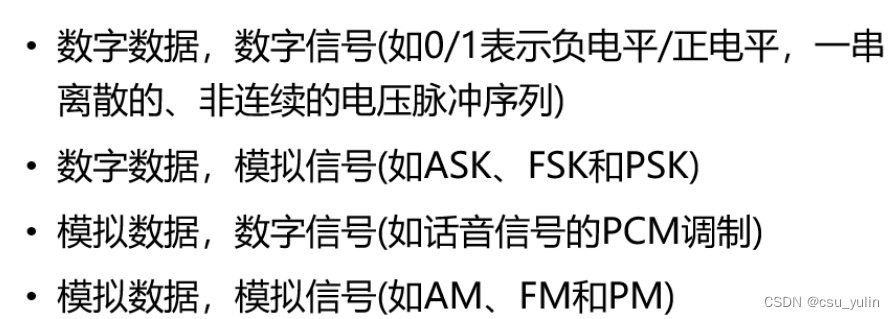

- 数据和信号都有模拟和数字之分,有四种组合(数字数据:文本;模拟数据:声音)
3. 传输方式:
- 以模拟信号来传送消息的通信方式称为模拟通信,而传输模拟信号的通信系统称为模拟通信系统
- 以数字信号来传送消息的通信方式称为数字通信,而传输数字信号的通信方式称为数字通信系统
- 模拟信号和数字信号在传输过程中可以相互变换,即A/D和D/A
4. 传输方式(按照传输数据的时空顺序):

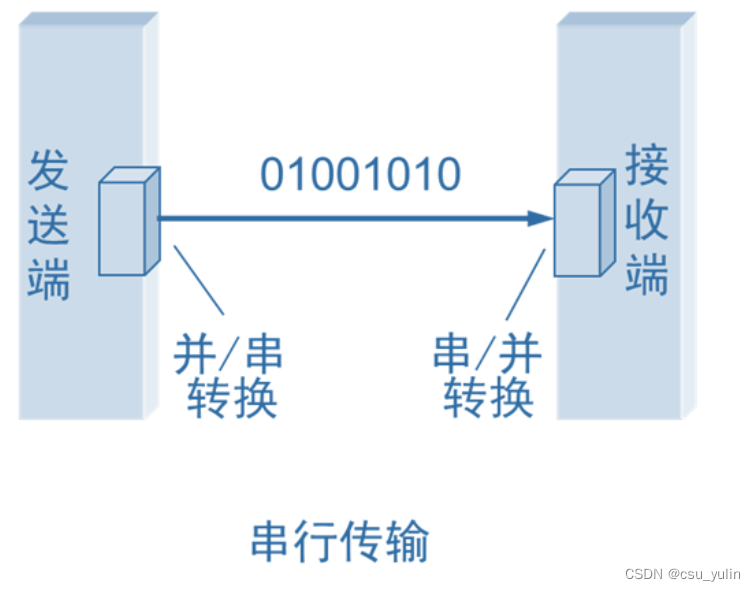

- 串行传输:指数据在一个信道上按位依次传输的方式,其特点是:
- 所需线路数少,投资省,线路利用率高
- 在发送和接收端需要分别进行并/串和串/并转换
- 收发之间必须实施同步。适用于远距离数据传输

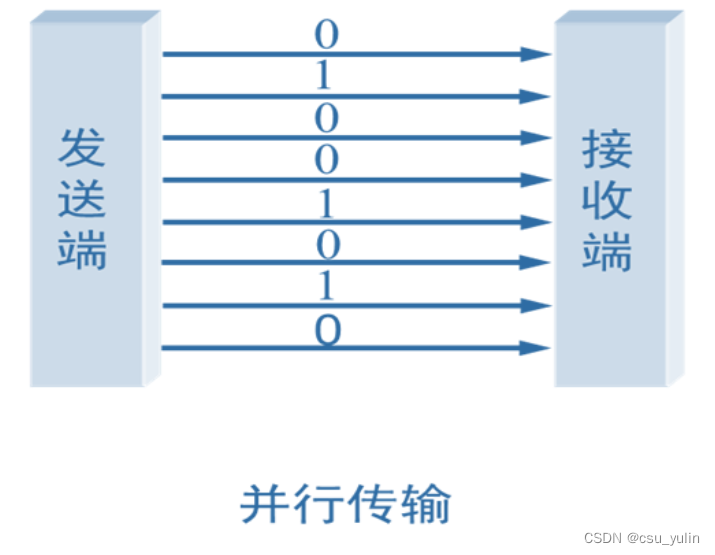

- 并行传输:指数据在多个信道上同时传输的方式,其特点是:
- 在终端装置和线路之间不需要对传输代码作时序变换
- 需要n条信道的传输设施,故其成本较高,适用于要求传输速率高的短距离数据传输

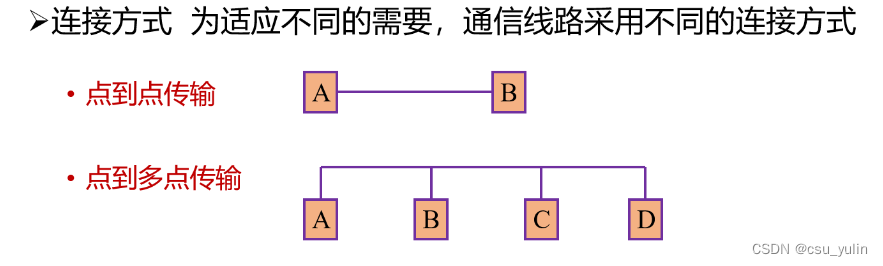

5. 点到点传输/点到多点传输:
6. 传输方式(数据信号在信道上的传送方向与时间的关系)
-

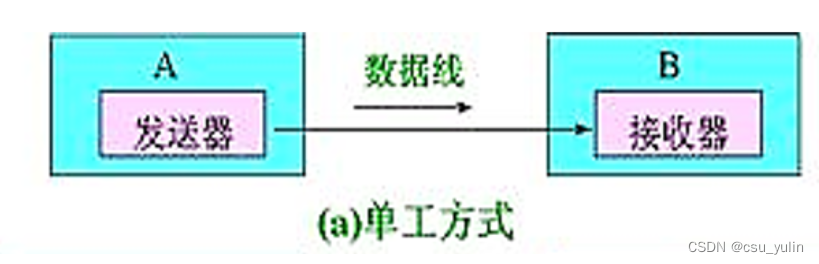

单工:指两个站之间只能沿一个指定的方向传送数据信号
-
半双工:指两个站之间可以在两个方向上传送数据信号,但不能同时进行,又称“双向交替”模式,发/收之间的转向时间为20~50ms
-

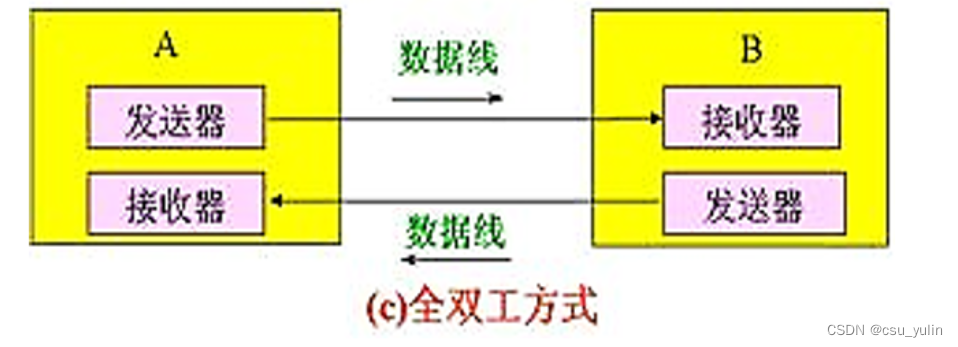

全双工:指两个站之间可以在两个方向上同时传送数据信号
7. 传输方式(按照发/收两端实现同步的方法)
-
在网络通信过程中,通信双方要交换数据,需要高度的协同工作。为了正确的解释信号,接收方必须确切地知道信号应当何时接收和处理,因此定时是至关重要的。在计算机网络中,定时的因素称为位同步。同步是要接收方按照发送方发送的每个位的起止时刻和速率来接收数据,否则会产生误差。
-
同步传输:
每一个字符使用起止位按位进行传送,数据块以帧作为整体传输,并做到:
- 发/收之间的位同步
- 每一帧建立同步标志,建立帧同步
-

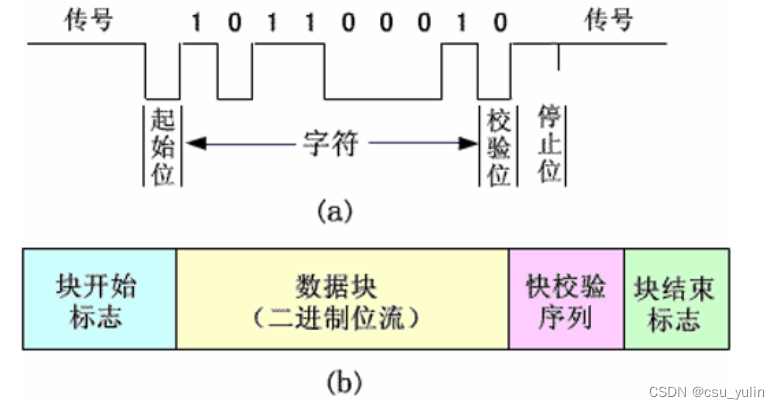

异步传输:
被传送的每一个字符一般都附加有1个起始位和1个停止位,起始位与停止位的极性不同,为了保证正确接收,利用一个频率为传输比特率的n(=16)倍的时钟,在每一个比特周期的中心采样
-
区别:异步传输的发送器的接收器的时钟是不同步的,而同步传输两者的时钟是同步的
8. 传输方式(按照传输系统在传输数据信号过程中是否搬移其频谱)
- 基带传输:
- 指未对载波调制的待传信号称为基带信号,它所占的频带称为基带。基带传输,指一种不搬移基带信号频谱的传输方式
- 基带传输是一种最简单最基本的传输方式,一般用低电平表示“0”,高电平表示“1”
- 适用范围:低速和高速的各种情况
- 限制:因基带信号所带的频率成分很宽,所以对传输线有一定的要求
- 频带传输:
- 指利用调制解调器搬移信号频谱的传输体制
- 搬移频谱的目的是为了适应信道的频率特性
9. 数据编码技术:研究数据在信号传输过程中如何进行编码(变换)
-
时钟脉冲:是一个按一定电压幅度,一定时间间隔连续发出的脉冲信号
-
时钟周期:一个时钟脉冲所需要的时间
-

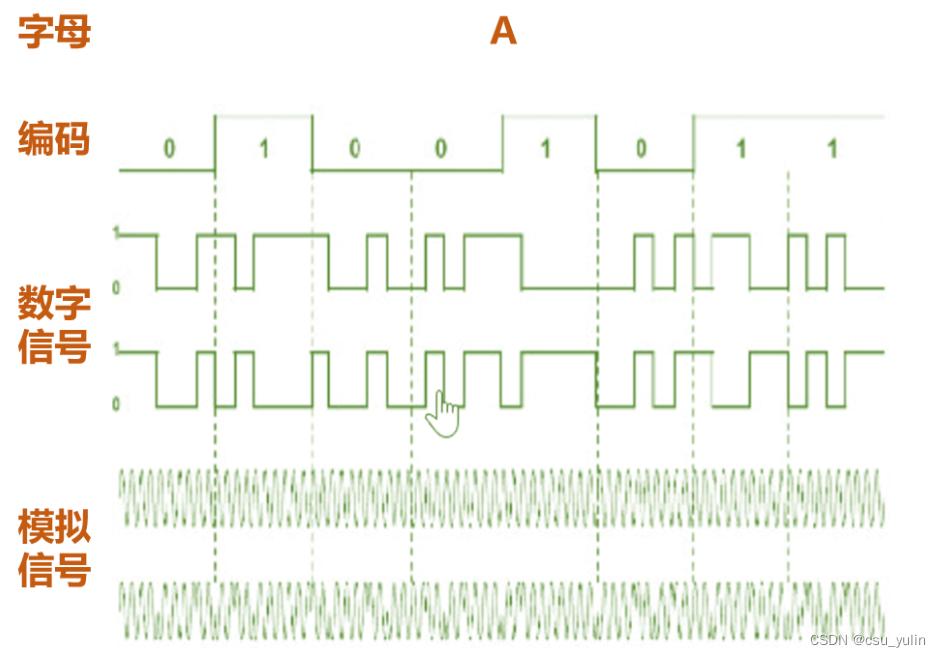

调制:把数据变换为模拟信号的过程称为调制。
-
编码:把数据变换为数据信号的过程称为编码。
-

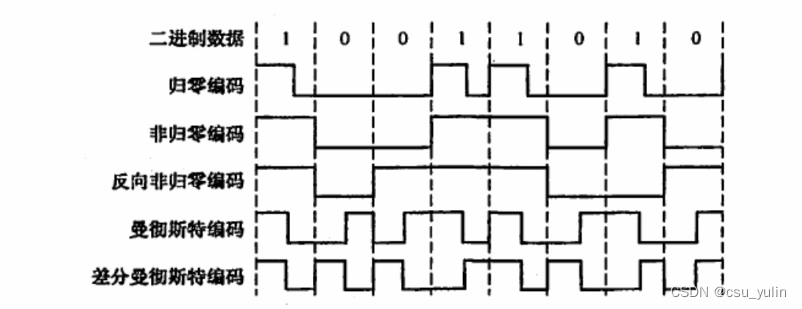

不归零制码(外同步)(NRZ:Non-Return to Zero)
- 原理:用两种不同的电平分别表示二进制信息“0”和“1”,低电平表示“0”,高电平表示“1”
- 特点:
- 难以分辨一位的结束和另一位的开始
- 发送方和接收方必须有时钟同步
- 若信号中“0”或“1”连续出现,信号直流分量将累加
- 编码容易实现;
- 没有检错功能;
- 无法判断一个码元的开始和结束,以至于收发双 难以保持同步;
- 如果想传输高速同步数据,需要带有时钟线;
- 结论:容易产生传播错误
-
反向不归零编码:
- 信号电平翻转 表示 0 , 信号电平不变 表示 1 ;
- 既能传输时钟信号,又能尽量不损失系统带宽;
-
曼彻斯特码(Manchester),也称相位编码:
- 不同跳变可以在不同的规定中有不同的电平
- 优点:克服了NRZ码的不足。每位中间的跳变即可作为数据,又可作为时钟,能够自同步
-
差分曼彻斯特码(Differential Manchester)
- 优点:时钟、数据分离,便于提取
- 在每个时钟周期的起始处:跳变则说明该比特是0,不跳变则说明该比特是1。
-
逢“1”变化NRZ:在每位开始时,逢“1”电平跳变,逢“0”电平不跳变
-
逢“0”变化NRZ
-

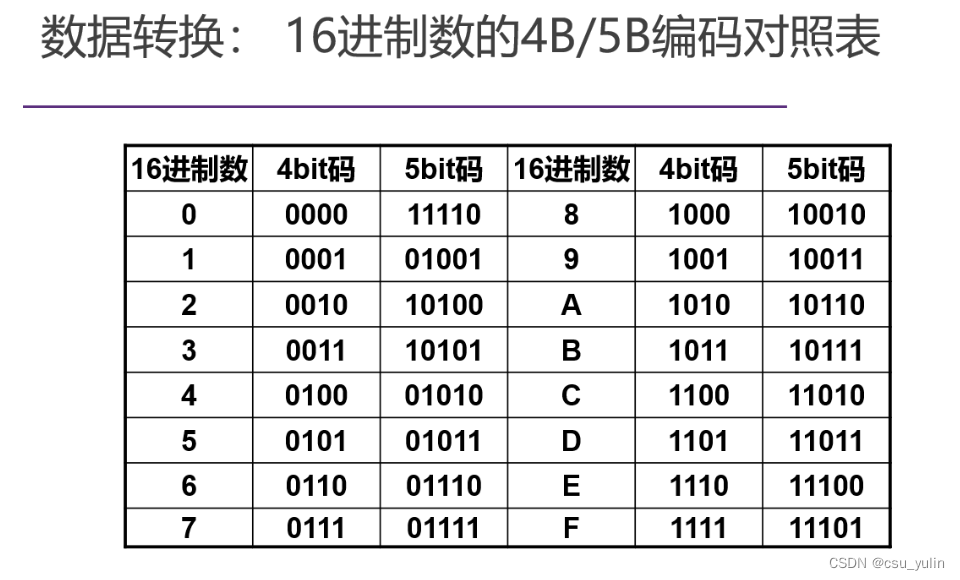

4B/5B编码:
-
比特流中插入额外的比特以打破一连串的0或1,就是用5个比特来编码4个比特的数据,之后再传给接收方,因此称为4B/5B。
-
比特流中插入额外的比特以打破一连串的0或1,就是用5个比特来编码4个比特的数据,之后再传给接收方,因此称为4B/5B。
-
发送端发送的每4个bit被用5个bit表示,接收端采样5次便可得到4个bit,由于每个5B编码中至少有两个1,所以接收端能提取时钟信号
-
10. 四种编码方式的比较:
- 时钟对数字电路而言非常重要,没有时钟数字电路就没法工作,其全称是时钟频率,一般由晶振来提供时钟频率。
- 时钟信号(Clock Signal)是 时序逻辑 的基础,用于决定逻辑单元中的状态何时更新,是有固定周期并与运行无关的信号量。 时钟信号有固定的时钟频率,时钟频率是时钟周期的倒数。(高低电平)
- 时钟个人理解为发送端何时发送一位数据,对于有时钟的编码方式而言,接收端需要从接收数据中恢复时钟信息来保证同步。这就需要线路中所传输的二进制码流有足够多的跳变,即不能有过多连续的高电平或低电平,否则无法提取时钟信息。
- 不归零制编码的编码密度最高,接收端一次采样可得到一个bit ,即波特率等于比特率,但不能携带时钟(无法判断一段长-高电平之中有多少哥1电平)
- 曼切斯特编码的编码密度最低,接收端二次采样才可得到一个bit ,即波特率是比特率的两倍,但每个bit中都有信号跳变,即携带了时钟
- 差方曼切斯特编码与曼切斯特编码基本相同
- 4B/5B编码的编码密度略低于不归零制编码,但高于曼切斯特编码,即波特率是比特率的1.25倍,然而在接收端能提取时钟
11. 波特率和比特率:
- 波特率:是码元传输速率单位,他说明单位时间传输了多少个码元。
- 比特率:是信息量传送速率单位,即每秒传输二进制代码位数。bit/s
- 比特率 = 波特率 x 单个调制状态对应的二进制位数。
- 比特率表示有效数据的传输速率。
12. 同步和异步传输:
- 用一个个的脉冲,来说明一个个数据的存在,这就是串行同步通信。
- 按照一定的时间间隔,传输一个个数据,这就是串行异步通信。
- 所以,同步通信时每个时钟都需要传输一位数据,而异步通信不是,是隔一段时间传输一个,不是每个脉冲。
13. 频带传输:数字数据的模拟传输(数字数据,模拟信号)

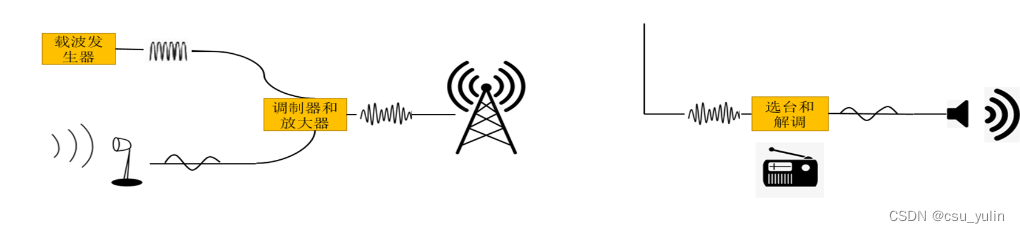

- 指在一定频率范围内的线路上,进行载波传输。用基带信号对载波进行调制,使其变为适合于线路传送的信号

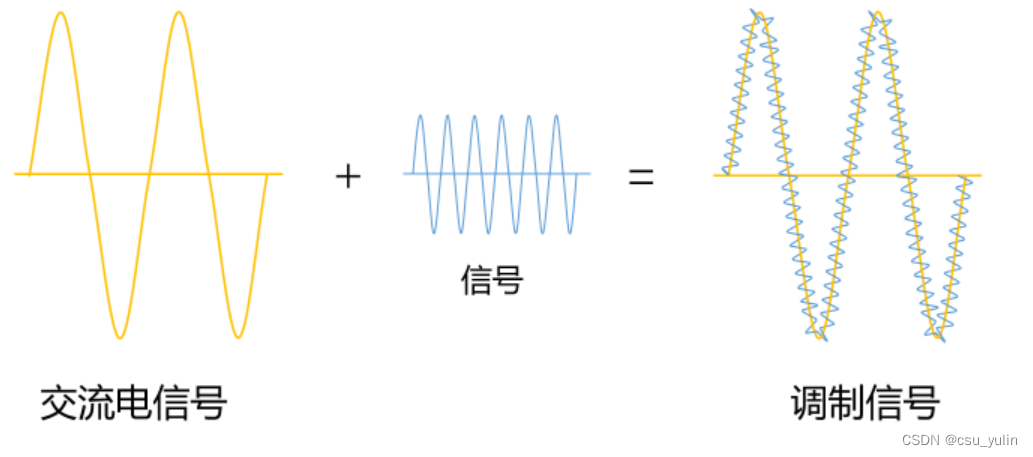

- 调制(Modulation):用基带脉冲对载波信号的某些参量进行控制,使这些参量随基带脉冲变化
14. 三种调制技术:载波 Asin(wt + j)的三个特性幅度、频率、相位
- 幅移键控法(调幅) Amplitude-shift keying (ASK)
- 幅移就是把频率、相位作为常量,而把振幅作为变量
- 频移键控法 (调频)Frequency-shift keying (FSK)
- 频移就是把振幅、相位作为常量,而把频率作为变量
- 相移键控法(调相) Phase-shift keying (PSK)
- 相移就是把振幅、频率作为常量,而把相位作为变量
15. 采样定理:(模拟数据,数字信号)

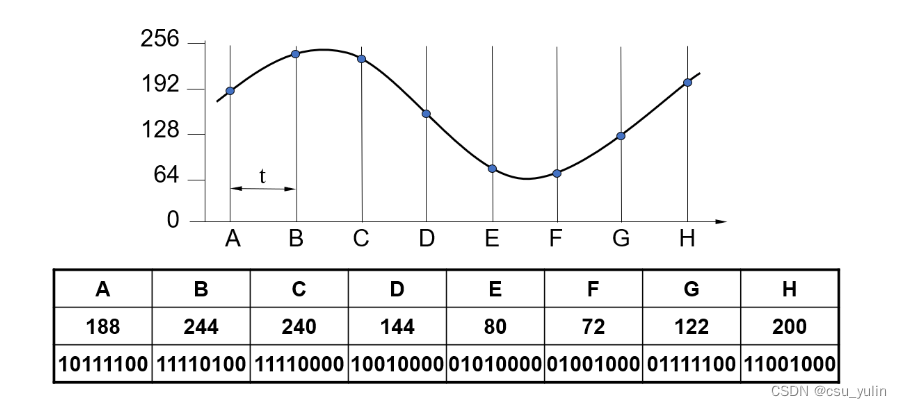

- 采样定理:如果在规定的时间间隔内,以有效信号f(t)最高频率的二倍或二倍以上的速率对该信号进行采样,则这些采样值中包含了全部原始信号信息
16. 量化:
- 量化是将抽样后一个范围内变化的无限个样值,用不连续变化的有限个值来替代的过程,分层单位称为量化节或量化台阶,用Δ表示。其作用是将时间域上幅值连续的样值序列变换为时间域上幅度离散的样值序列信号。
- 均匀量化:在整个量化范围内,量化间隔Δ都相等
- 非均匀量化:根据不同区间来确定量化间隔Δv,对信号取值小的区间,量化间隔小,反之,量化间隔大
17. 编码:
- 将量化后的所有量化级,按其量化电平的大小次序排列,列出各自对应的码字,用二进制(或多进制)代码表示,这就是编码。
- PCM可分为线性和非线性编码
18. 传输损伤:
-
数据信号在数据通信系统的端到端连接的每个环节都可能受到伤害,ITU称之为传输损伤。并推荐用误码、抖动、漂移、滑动和时延来表示
-
误码(Error) 指信号在传输过程中码元发生的差错,即接收与发送数字信号的单个数字之间的差异
-
抖动(Jitter) 指码元出现的时刻随时间频繁地变化,也就是各有效瞬间相对于理想时间位置的短时间偏移
-
漂移(Wander) 指码元各有效瞬间相对于理想时间位置的长期缓慢偏移
-
滑动(Slip) 指一个信号序列在传输过程中,不可恢复地丢失或增加若干码元
-
时延(Delay) 指信号的各有效瞬间相对于理想时间位置的滞后或推迟
19. 传输质量:
-
信噪比SNR 指信号通路某一点上的信号功率Ps与混在信号中的噪声功率PN之比值(常用对数表示)。SNR用来描述信号在传输过程中受到噪声影响的度量
-
平均误码率:指单位时间内接收到的出错码元数ne占总码元数n的比例
-
平均误码率与所选择的测量时间的分布和长短有关。在日常维护测试中,ITU规定测试时间为15min
-
对于二进制传输而言,因码元与比特等价,所以误码率又称误比特率,但多进制传输时,两者不等
四、 传输介质:
-
传输介质是指发送器与接收器之间的物理通路,可分两大类:
- 导引型传输介质:指电磁波被导向沿着某一媒体传播,包括双绞线、同轴电缆、电力线和光纤等
- 非导引型传输介质:指电磁波在大气层、外层空间或海洋中进行的无线传播,包括短波传输、地面微波、卫星微波、光波传输等
-
双绞线:

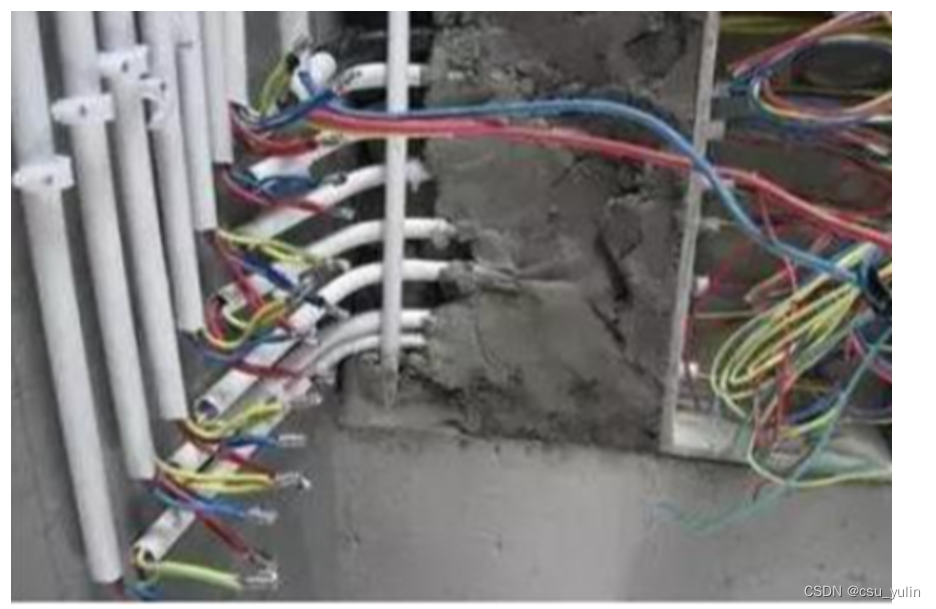

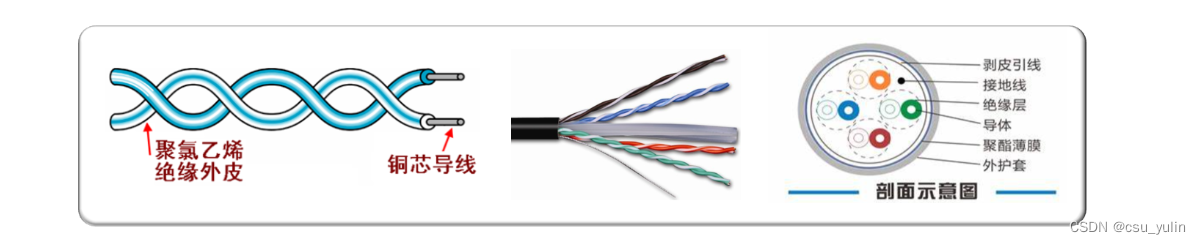

- 具有绝缘保护层的两根铜导线按一定密度绞缠在一起形成的线对(通常多根双绞线再绞合成电缆状)
- 影响双绞线的特性阻抗、衰减和近端串扰的因素:绞合密度、扭绞方向和绝缘材料等
- 适用于模拟传输或数据传输,通信距离一般为几到几十公里
- 双绞线通常制作为网线
-
双绞线的种类:
- UTP即是指非屏蔽双绞线,这类网线在市面上非常普遍,也是家庭装修中使用频率最高的线材。UTP线主要用于传输带宽在250MHz以下,没有特殊性能要求的普通网络系统中,最高仅能支持六类布线系统标准,这类线安装施工都较为方便,价格也比较实惠。
- FTP即是指铝箔屏蔽的双绞线,这种线缆支持带宽能力强,且具备一定的抗干扰能力,能够减小信号衰减。此外,其最明显的特性是采用可回收低烟无卤材料,环保性强。
- SFTP即是指双屏蔽双绞线,该线缆在STP的铝箔层基础上增设了编织网,通常采用铝镁丝或镀锌铜材质,外层采用PVC材料。SFTP相较STP的不同处主要是,有两层屏蔽层以及屏蔽层之间多了绝缘隔离结构。SFTP的特性是屏蔽环境磁场、信号的干扰能力更强,内部信号衰减程度更低。更为复杂的结构使其柔软性比STP稍差,价格也更贵。SFTP主要适用于特殊环境的专业布线工程中。
- STP,该双绞线导芯外有一层铝箔层,且每对线都有单独铝箔屏蔽层,起到减少信号衰减的作用。此外,标准的七类STP线缆中每四对线合并后,外部还包裹着一层金属编织网屏蔽。秋叶原七类STP网线主要适用于高速网络或高保密要求的场所传输,可支持未来多类型应用,有助于多媒体信息共同传输及布线平台的统一。
-
双绞线有两种线序排列:标准是美国电子工业协会(EIA)和电信行业协会(TIA)指定
-

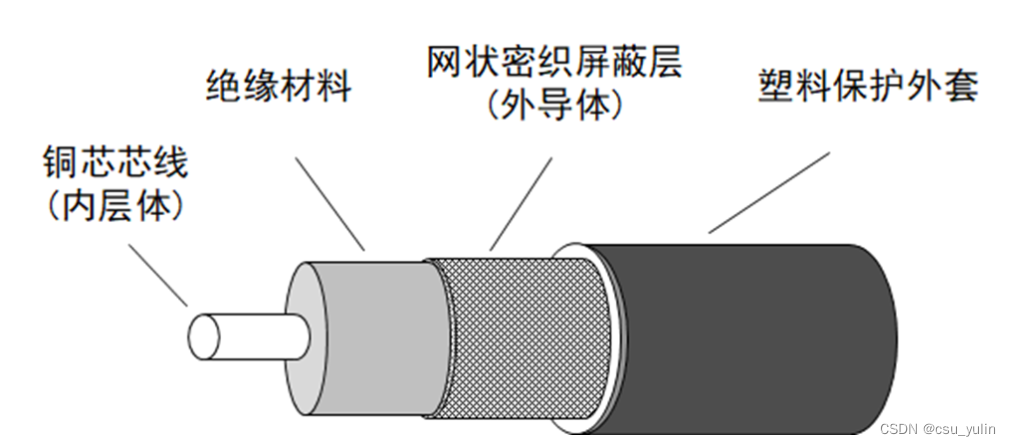

同轴电缆:由硬的铜质芯线和外包一层绝缘材料,在绝缘材料外面是一层网状密织的外导体,以及塑料保护外套组成
- 同轴电缆具有寿命长、容量大、传输稳定、外界干扰小、维护方便等优点
-
同轴电缆有两分类:
- 按内、外导体尺寸不同,分为中、小和微三种规格
- 按特性阻抗的不同,分为基带同轴电缆(50Ω)和宽带同轴电缆(75Ω)
- 基带同轴用来传送基带信号,其距离可达1km,传输速率为10Mb/s
- 宽带同轴是有线电视的标准传输电缆,传送频分复用的宽带信号,信号频率可高达300-400MHz,距离可达100km
-
光纤:
-
光纤通信已成为现代通信技术中的一个十分重要的领域
-

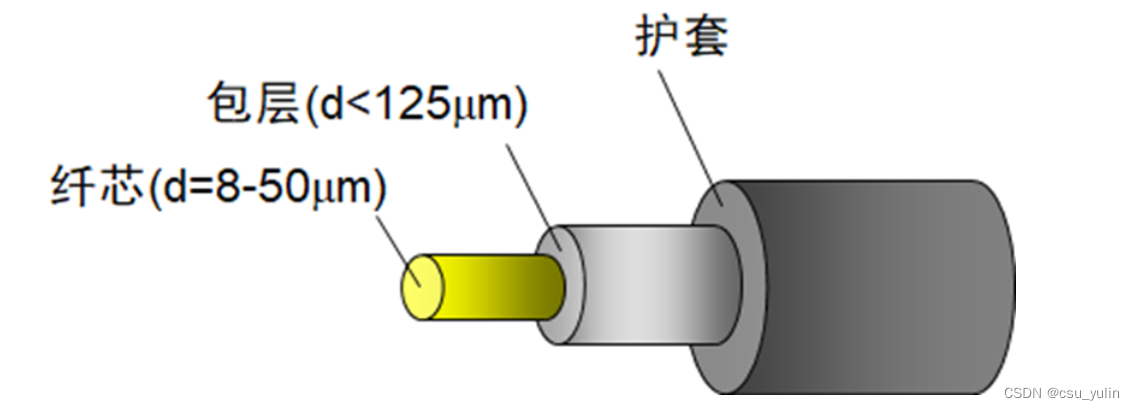

光纤是一种新型的光波导,结构一般是双层或多层同心圆柱体,由纤芯、包层和护套组成
-
-

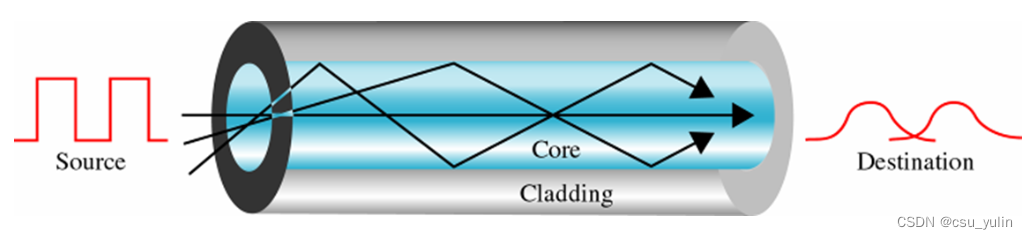

光线在光纤中的折射:
-

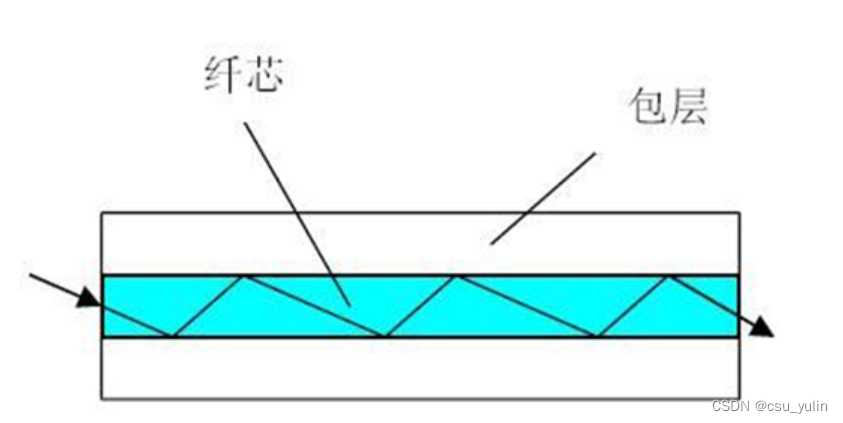

由于纤芯折射率大于包层的折射率,使得折射角大于入射角
-
当入射角足够大时,就会引起全反射,光线重新折回纤芯,从而不断向前传播
-
-
光纤类型:
-
多模突变光纤(又称阶跃光纤): 指光纤的纤芯和包层的折射率沿光纤的径向分布是均匀的,而在两者的交界面上发生突变,多模突变光纤的带宽较窄,适用于小容量短距离通信
-
多模渐变光纤:指纤芯的折射率是半径 r 的函数n®,沿着径向随 r 的增加逐渐减小,直到达到包层的折射率值为止,而包层内的折射率又是均匀的,多模渐变光纤带宽较宽,适用于中容量中距离通信
-
单模光纤:指纤芯中仅传输一种最低模式的光波,由于纤芯直径很小(通常为8~12μm),制作工艺难度大,其折射率分布属于突变型,单模光纤的带宽极宽,适用于大容量远距离通信
-
-
光纤通信系统的收发端器件:
- 发送端的光源
- 发光二极管:价格较低,工作温度也较宽,使用寿命长
- 注入激光二极管:发光效率高,可支持较高的传输速率
- 接收端:

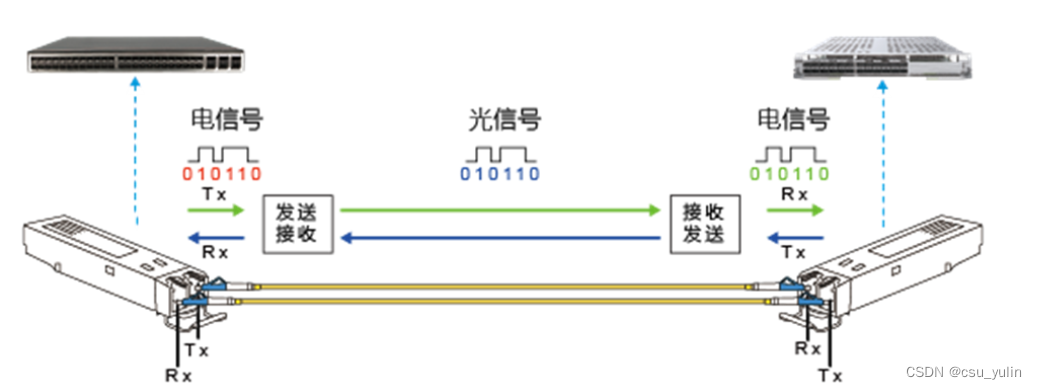

- 光敏二极管:遇到光照射时,光敏二极管会产生一个电脉冲
- 光敏二极管的典型响应时间为1ns,因而限制传输速率在1Gb/s左右
- 发送端的光源
-
影响光纤传输质量的因素:
-

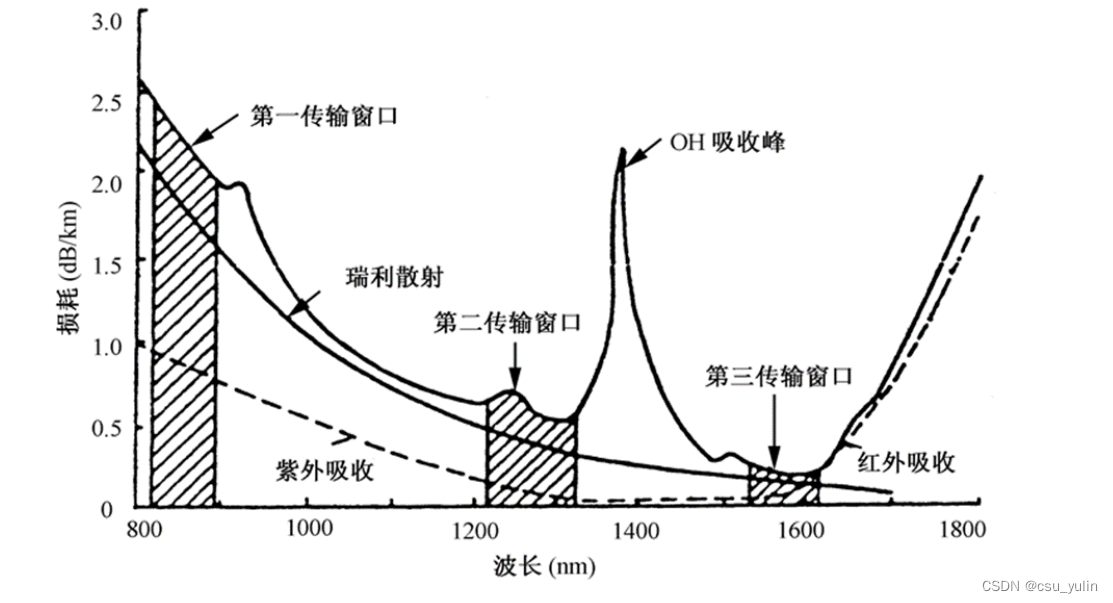

光纤损耗与波长的关系
-
损耗特性表示光能在光纤中传输所受到衰减程度
-
固有损耗指光纤材料的性质和微观结构引起的吸收损耗和瑞利散射损耗
-
非固有损耗指杂质吸收、结构不规则引起的散射和弯曲幅射损耗等
-
-
电力载波:
-

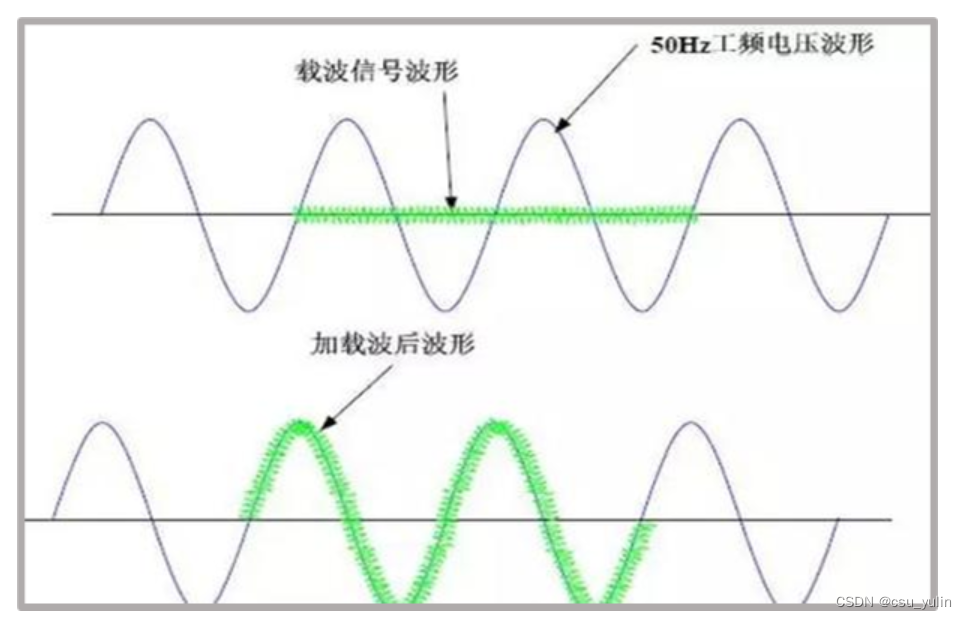

电力载波是电力系统特有的通信方式,利用现有电力线,通过载波方式将模拟或数字信号进行高速传输
-

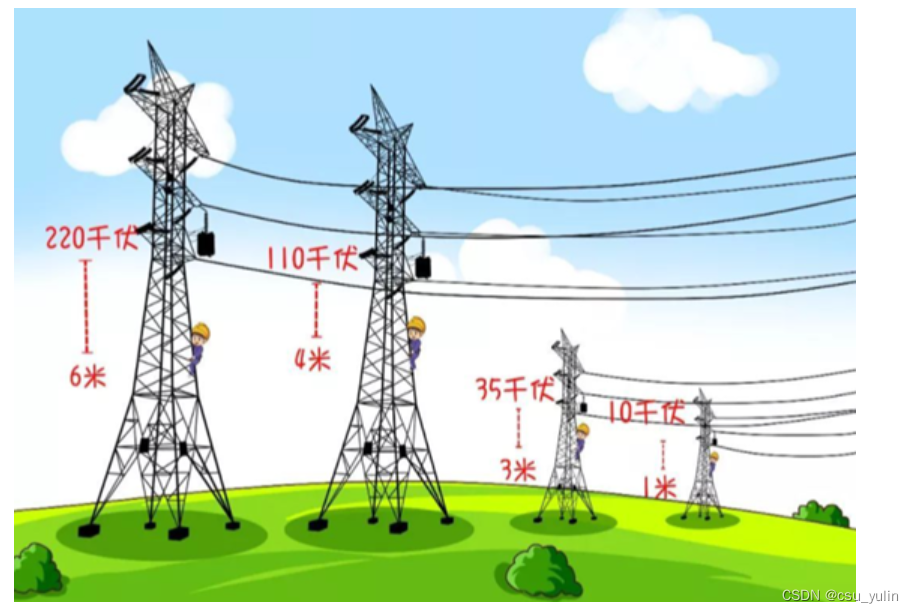

电力线是指输送电能的电力线路,按结构形式的不同,输电线路分架空输电线路和电缆线路
-
架空输电线由线路杆塔和电力线组成
-
-
电力线载波通信系统最基本的一项任务:根据通信信道的不同选择不同的调制方式,形成调制信号以适应信道传输
- 优点:投资少、连接方便、传输速率高、安全性好和使用范围广
- 缺点:无法提供高质量的数据传输业务,如家庭电器产生的电磁波干扰等
-

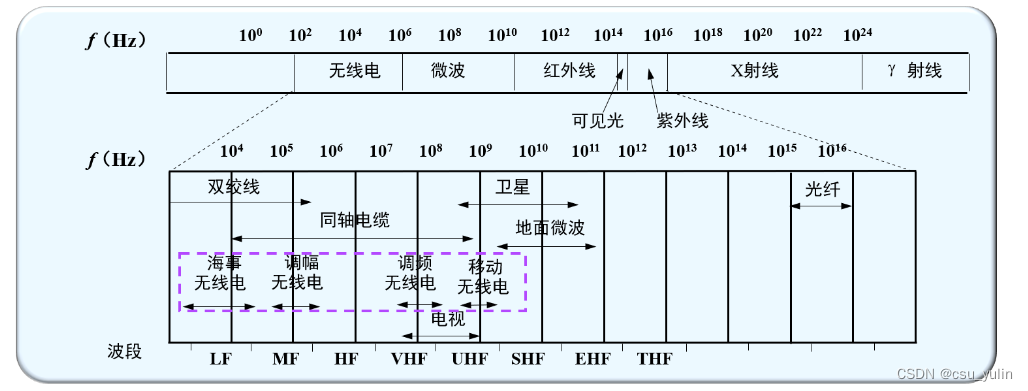

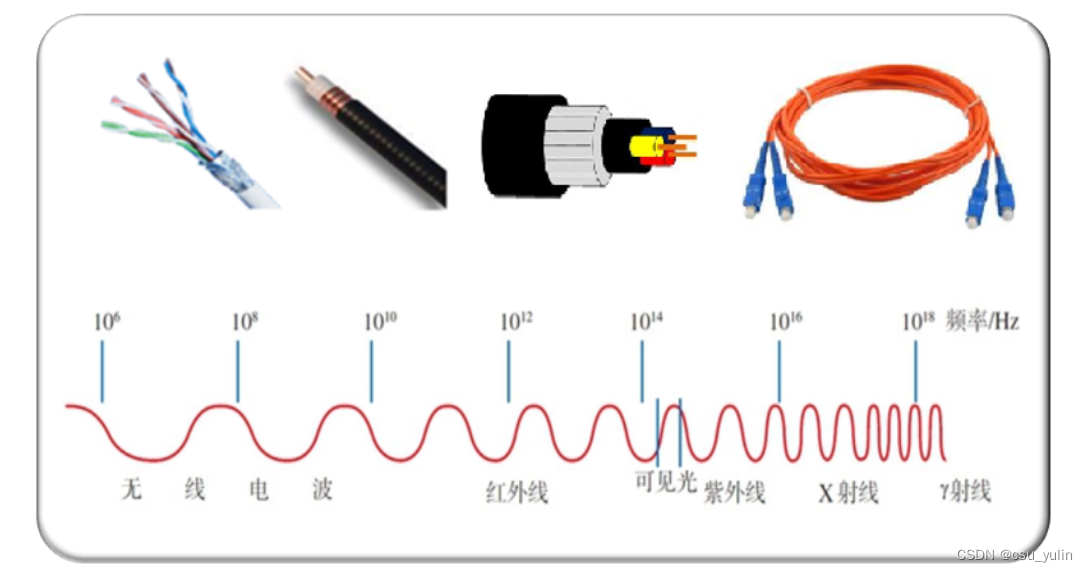

导引/非导引介质(电磁波)的频谱:
-
短波传输(无线电波):
-
短波是指以波长为100m~10m(或频率为3~30MHz——实用短波)的电磁波
-
可沿地球表面以地波形式传播(数百千米)
-
主要以天波的形式靠大气层中的电离层反射传播(达数千~上万千米)
-
短波通信的主要指标是通信质量(模拟通信用信噪比,数字通信用差错率)和可通率
-
缺点是:可靠性低、通信质量差
-
优点是:通信距离远、所需发射功率低,具有抗毁性强的中继系统和较高的机动性,因而在军事通信和移动通信中有着重要的实用价值
-
-
散射传输(无线电波):

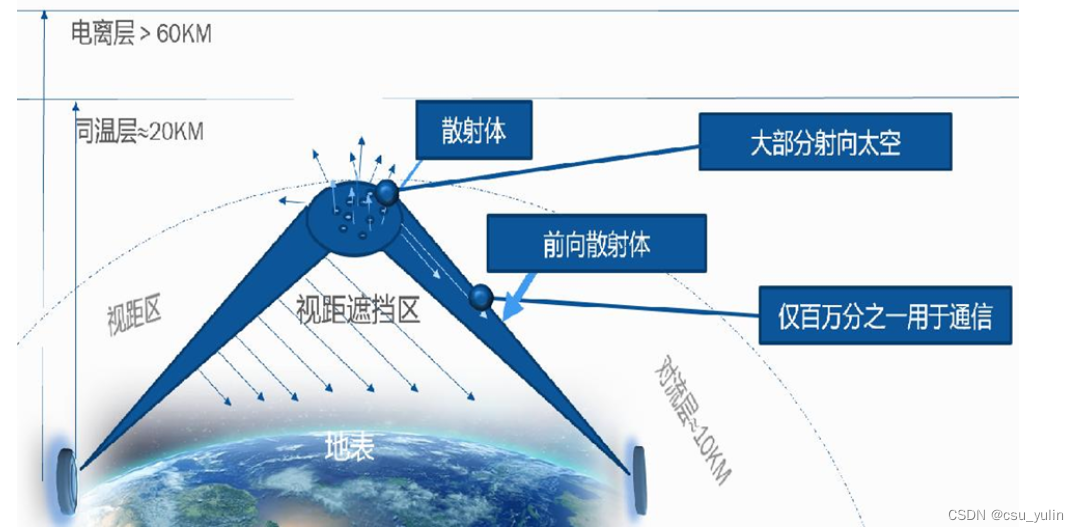

- 散射通信是指利用大气层中传输媒体的不均匀性对无线电波的散射作用进行的超视距通信
- 特点:可在被高山、湖泊等障碍物阻隔数百千米的用户之间实现超视距通信,适合于军事应
- 散射通信包括对流层散射通信、电离层散射通信和流星余迹散射通信
-
地面微波:

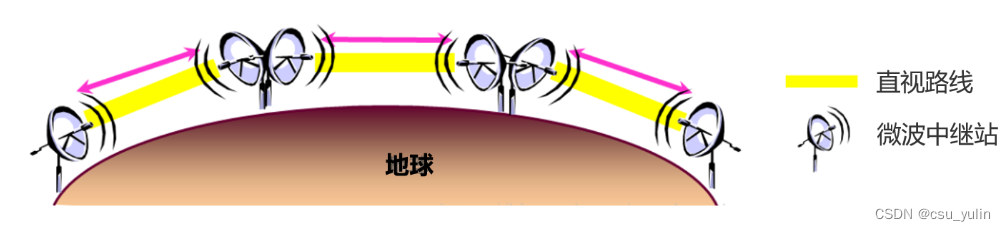

- 微波 指在对流层的视距范围内,以波长为1m~1mm(或频率为300MHz~300GHz)的电磁波进行信息传输
- 多路复用、射频工作和中继接力是地面微波传输的三个最基本的工作特点
- 优点:频带宽、容量大;受外界干扰小,可靠性和稳定性好;易制成高增益、方向性强的天线,通信效果较好;点-点通信,具有较大的灵活性
- 缺点:中继站选点较复杂,对施工、维护带来不便;易受自然环境的影响;属于暴露式通信,易被截获窃听,通信保密性差
-
卫星通信:

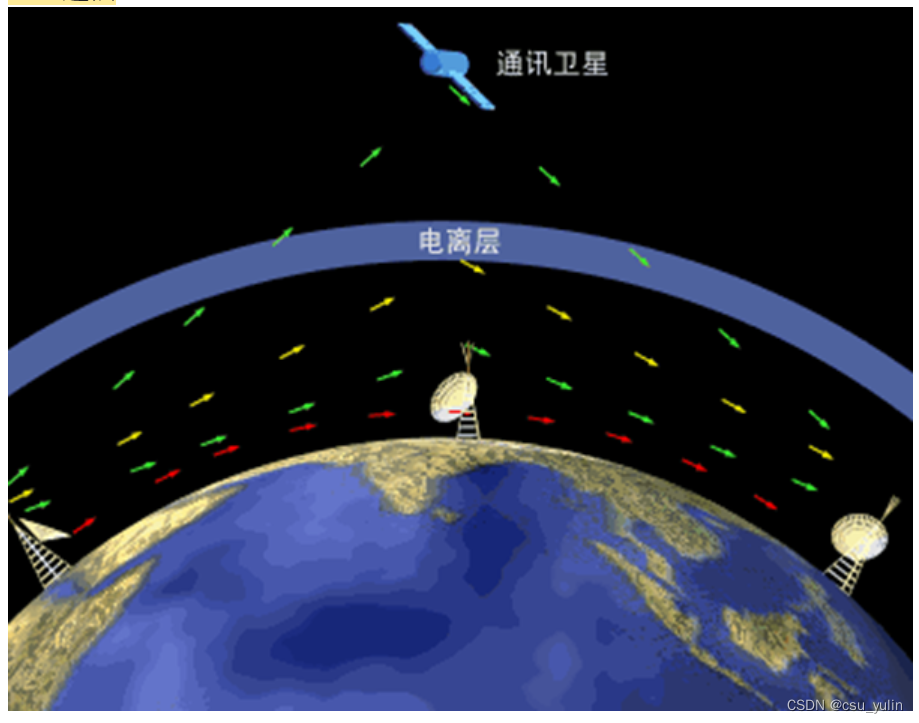

- 利用人造地球卫星作为中继站,转发或反射无线电波,在两个或多个地球站之间进行的通信。
-
红外线通信:
- 利用950nm近红外波段的红外线作为传递信息的媒体
- 发送端采用脉位调制(PPM)方式,驱动红外发射管以光脉冲的形式发送出去
- 接收端将接收到的光脉转换成电信号,再经过放大、滤波等处理后送给解调电路进行解调,还原为二进制数字信号后输出
-

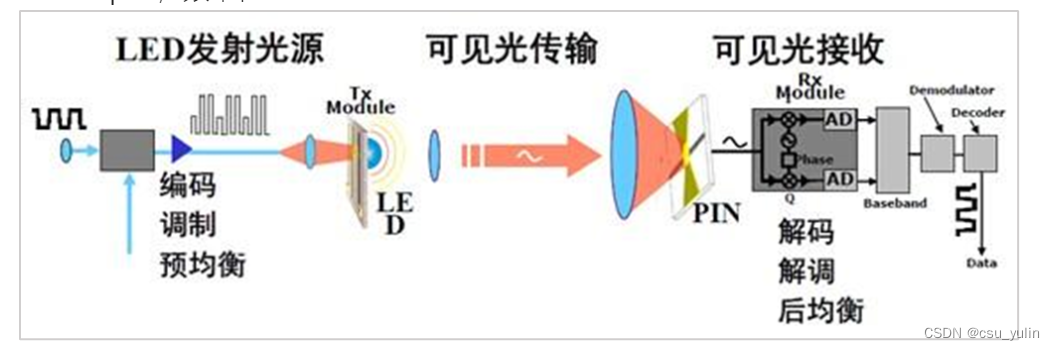

光波传输:紫外线、可见光和红外线都属于光波的范畴。光波的波长在3×102~60×104μm ,频率在3×1012~5×1016Hz
五、 多路复用技术:
-
为什么需要复用技术:
- 信道资源是有限的,实际网络中,多对用户往往需要利用相同的信道资源传输信息
- 不同的信号同时在同一信道中传输会产生严重的相互干扰,导致传输失败。
-

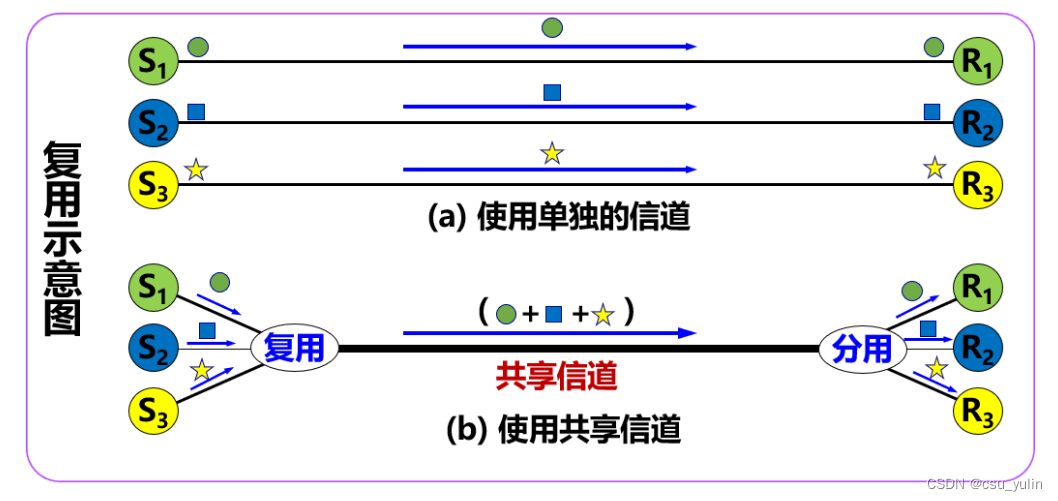

复用 (multiplexing) 技术的目的是:允许用户使用一个共享信道进行通信,避免相互干扰,降低成本,提高利用率。
-

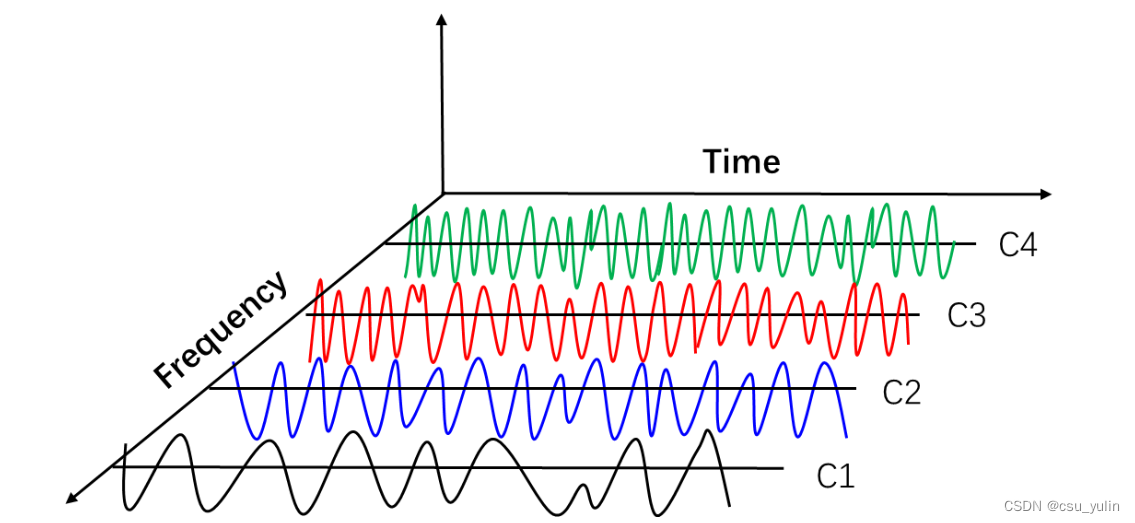

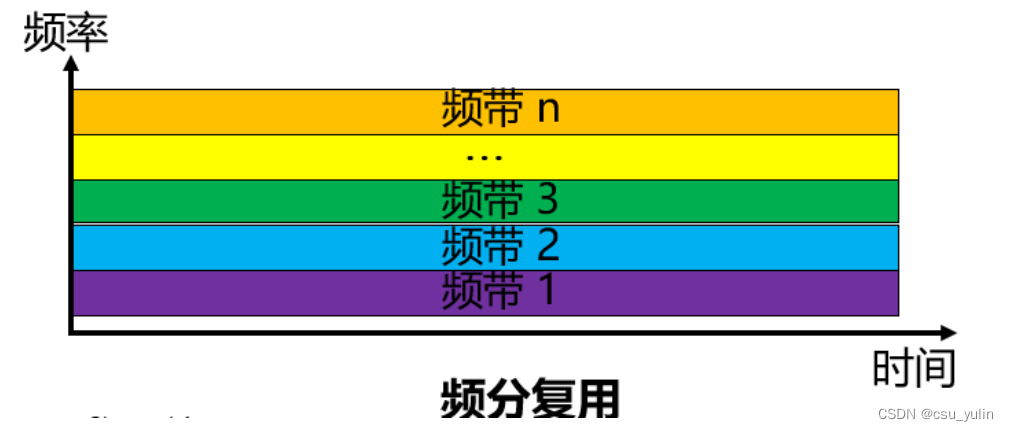

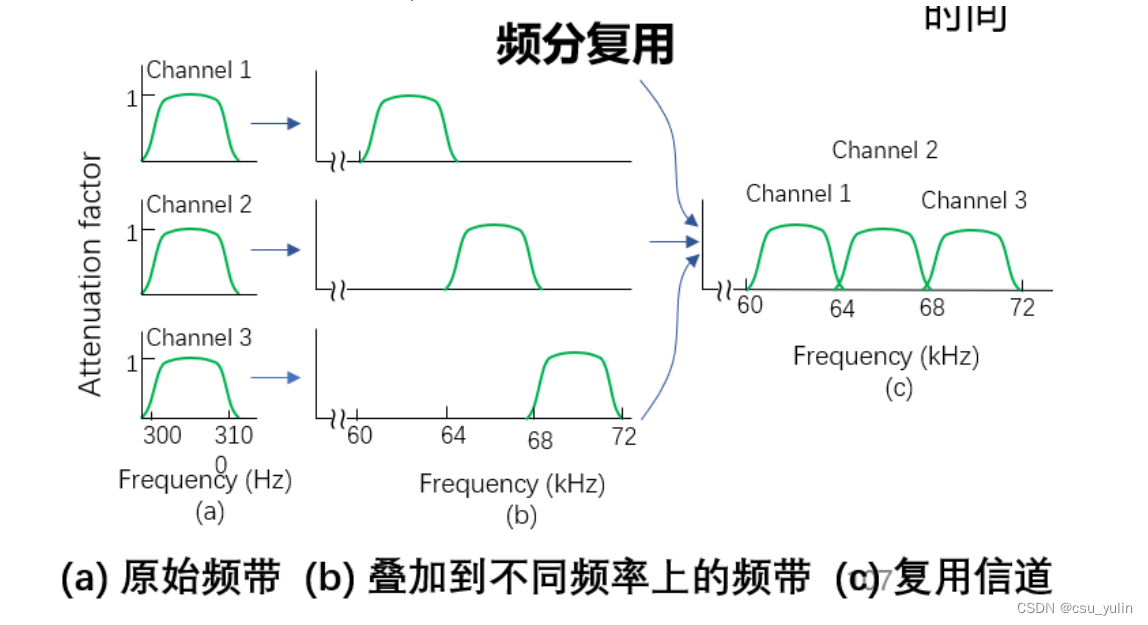

频分复用(Frequency-division multiplexing, FDM),是一种将多路基带信号调制到不同频率载波上,再进行叠加形成一个复合信号的多路复用技术
-
频分复用将整个带宽分为多份,用户在分配到一定的频带后,在通信过程中自始至终都占用这个频带
-
频分复用的所有用户在同样的时间占用不同的带宽资源(请注意,这里的“带宽”是频率带宽而不是数据的发送速率)
-
-

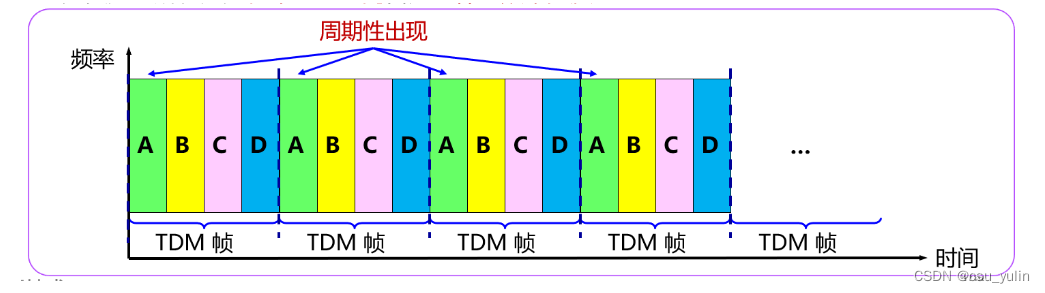

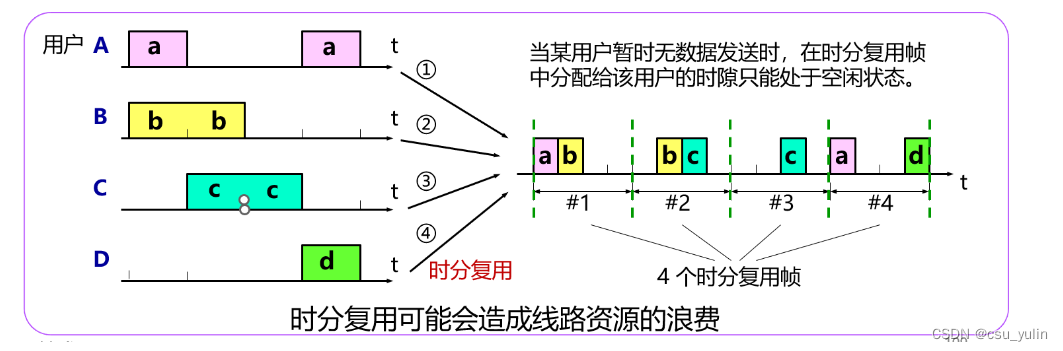

时分复用(Time Division Multiplexing, TDM) 将时间划分为一段段等长的时分复用帧(TDM帧)
- 每一个时分复用的用户在每一个 TDM 帧中占用固定序号的时隙
- 每一个用户所占用的时隙是周期性地出现(其周期就是TDM帧的长度)的。
- TDM 信号也称为等时 (isochronous) 信号。
- 时分复用的所有用户在不同的时间占用同样的频带宽度
- 存在的不足:使用时分复用系统传送计算机数据时,由于计算机数据的突发性质,用户对分配到的子信道的利用率一般是不高的。
-

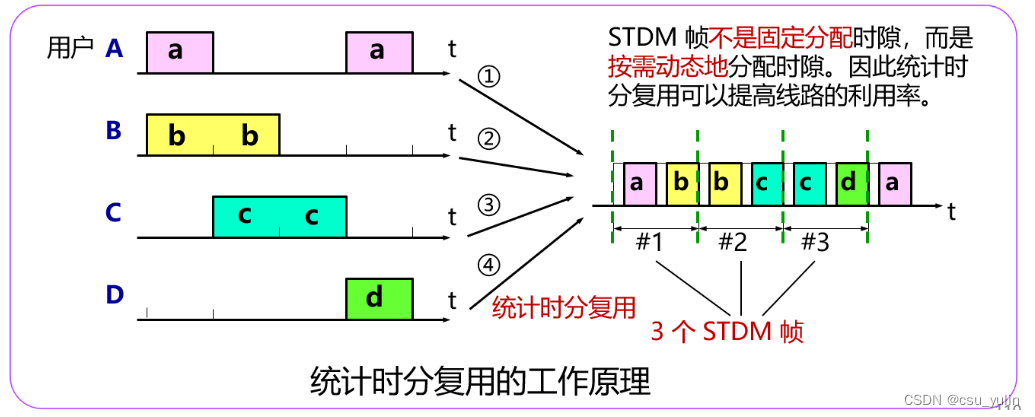

统计时分复用(statistical time division multiplexing,STDM)是指动态地按需分配共用信道的时隙,只将需要传送数据的终端接入共用信道,以提高信道利用率的多路复用技术。
-

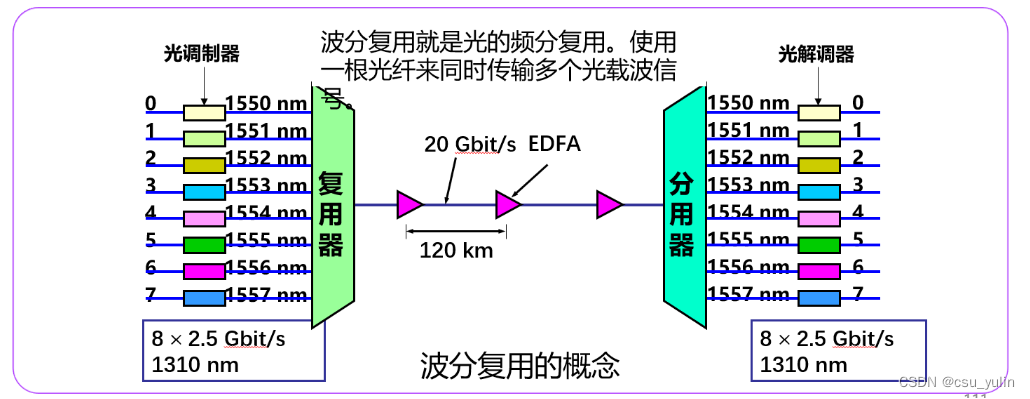

波分复用(Wavelength Division Multiplexing,WDM)是利用多个激光器在单条光纤上同时发送多束不同波长激光的技术,就是光的频分复用
-
码分复用 (Code Division Multiple Access,CDMA):码分多址是指利用码序列相关性实现的多址通信 , 基本思想是靠不同的地址码来区分的地址
-
各用户使用经过特殊挑选的不同码型,因此彼此不会造成干扰
-
这种系统发送的信号有很强的抗干扰能力,其频谱类似于白噪声,不易被敌人发现
-
码分复用是在同一时间在同一信道上复用
-

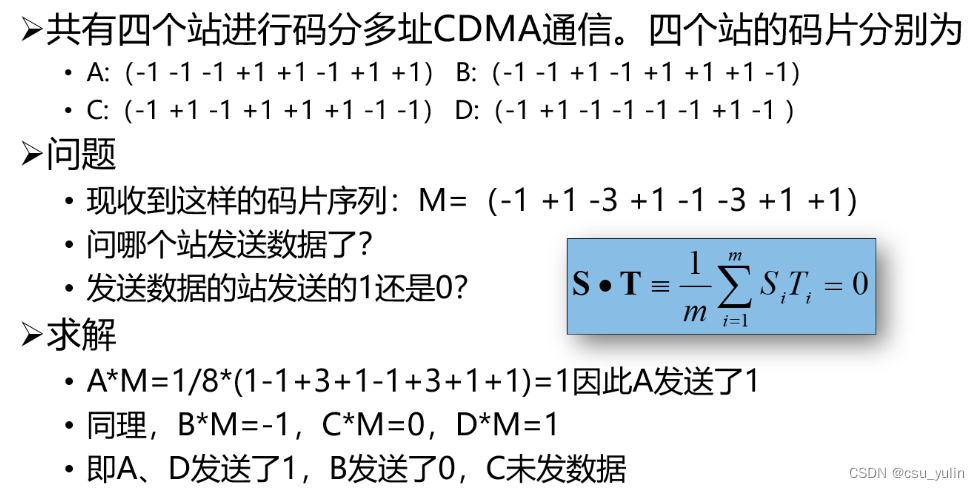

码分多路复用计算
-
-

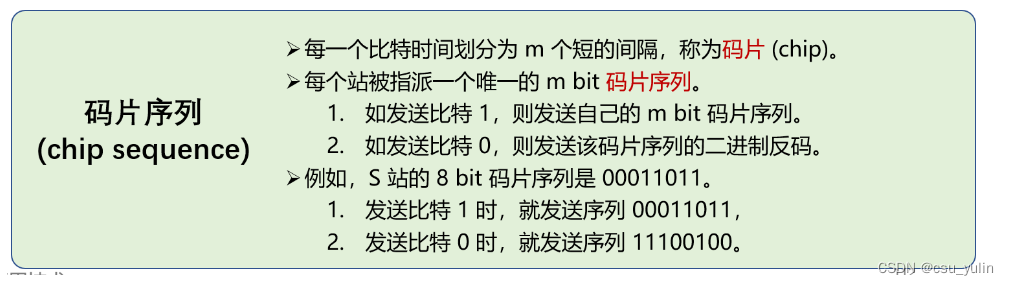

码片序列的正交关系
-
每个站分配的码片序列不仅必须各不相同,并且还必须互相正交 (orthogonal)
-
在实用的系统中是使用伪随机码序列
-
令向量 S 表示站 S 的码片向量,令 T 表示其他任何站的码片向量
-

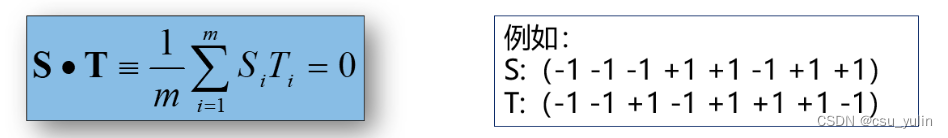

两个不同站的码片序列正交,就是向量 S 和T 的规格化内积 (inner product) 等于 0
-
任何一个码片向量和该码片向量自己的规格化内积都是 1
-
一个码片向量和该码片反码的向量的规格化内积值是 –1
-
-
正交频分复用(Orthogonal Frequency Division Multiplexing,OFDM)
- 将信道分成若干正交子信道;
- 将高速数据信号转换成并行的低速子数据流,调制到在每个子信道上进行传输
六、 交换技术:
-
交换技术:
-
电路交换的主要特点:
- 电路交换通常采用面向连接方式
- 先呼叫建立连接,实现端到端的资源预留(预留的资源包括:链路带宽资源、交换机的交换能力)
- 电路交换连接建立后,物理通路被通信双方独占,资源专用,即使空闲也不与其他连接共享
- 由于建立连接并预留资源,因此传输性能好;但如果传输中发生设备故障,则传输被中断
-
存储&转发的报文交换:
- 路由器需要接收到完整的整个数据报文后,才能开始向下一跳发送

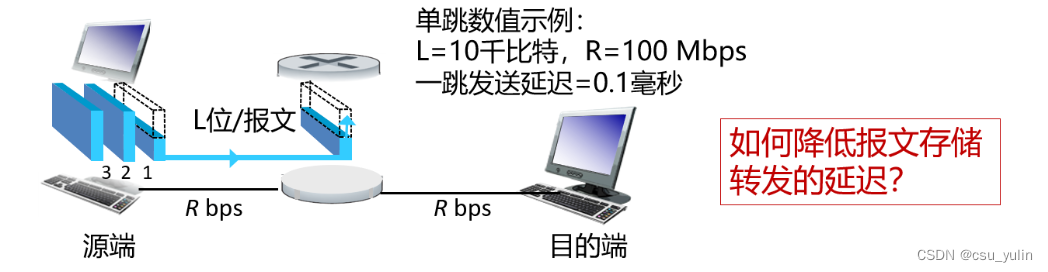

- 存储转发带来报文的传输延迟:将L位数据报文,以R bps的速率,发送到链路中: 需要L/R秒
-

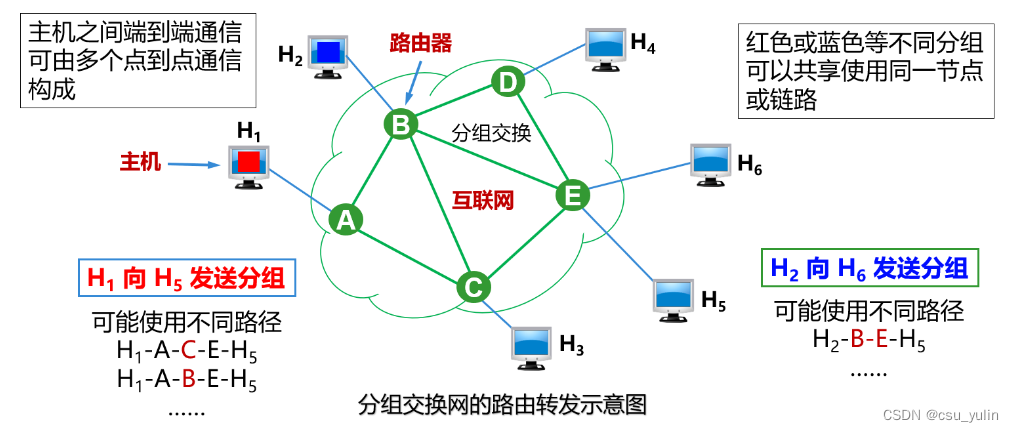

分组交换:
- 将大报文拆分成多个小分组
- 通信双方以分组为单位、使用存储-转发机制,实现数据交互的通信方式以分组作为数据传输单元
- 每个分组的首部都含有地址(目的地址和源地址)等控制信息
- 每个分组在互联网中独立地选择传输路径

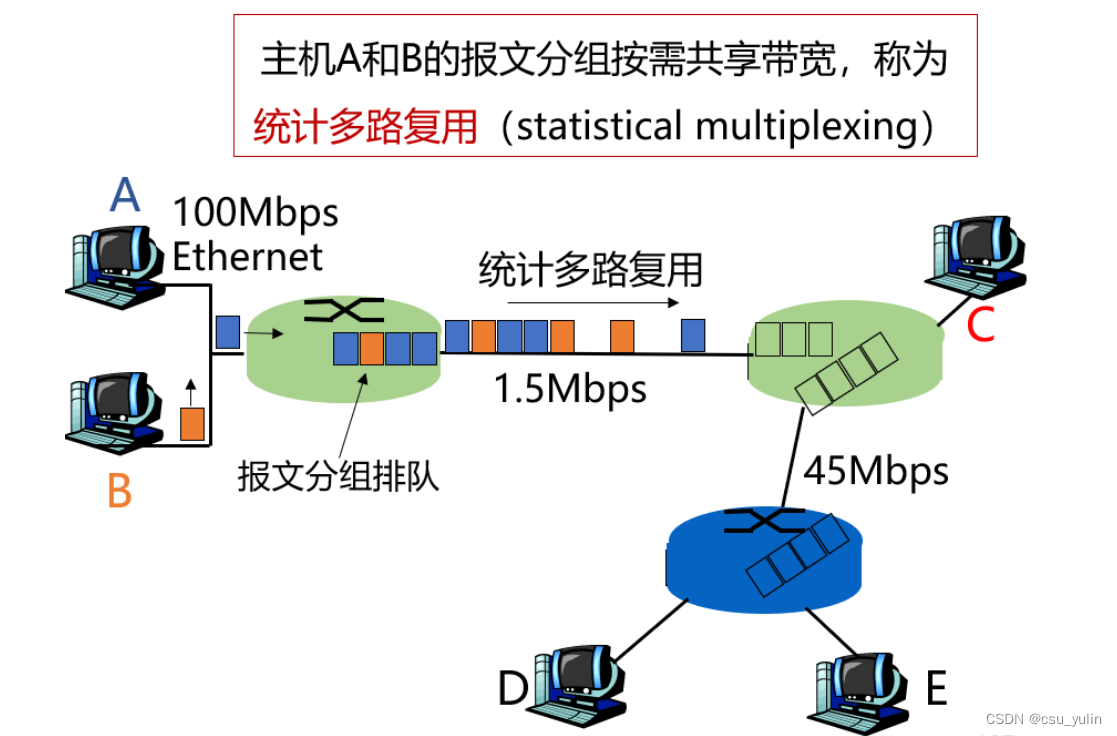

- 支持灵活的统计多路复用
-

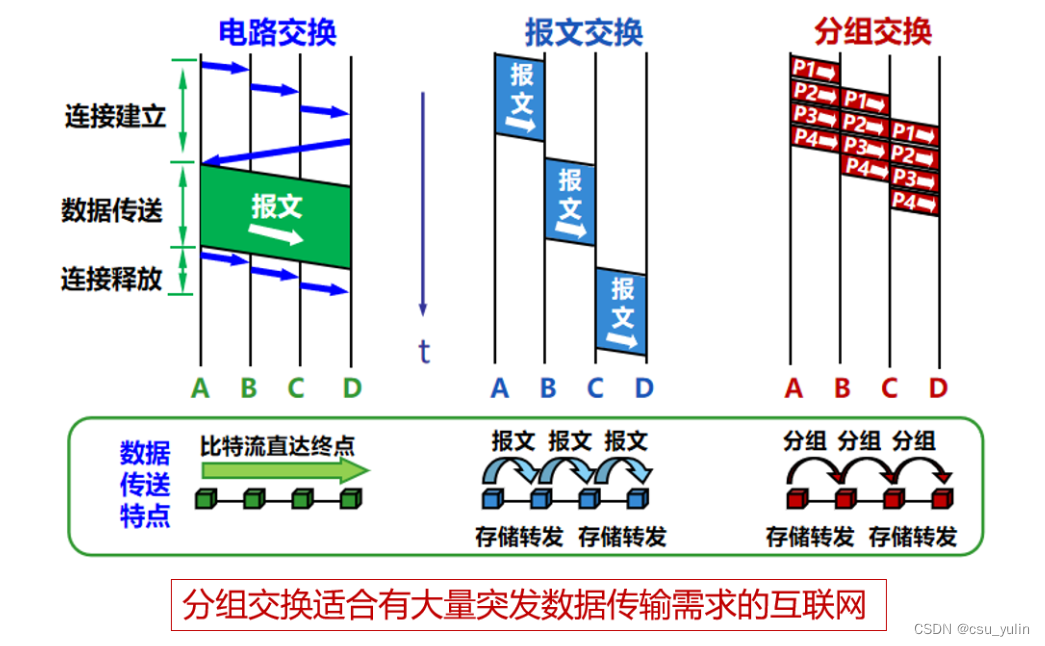

三种交换的比较:
- 电路交换需要建立连接并预留资源,难以实现灵活复用
- 报文交换和分组交换较灵活,抗毁性高,在传送突发数据时可提高网络利用率
- 由于分组长度小于报文长度,分组交换比报文交换的时延小,也具有更好的灵活性
-
数据帧、报文和分组是不同层次的网络传输单元。
- 报文是应用层的信息分组,包含了完整的数据信息和应用层协议的首部。
- 报文在传输过程中会被分割成多个分组,每个分组有自己的网络层协议的首部,用于在网络层进行路由。
- 分组又被封装成数据帧,每个数据帧有自己的数据链路层协议的首部和尾部,用于在数据链路层进行差错控制和流量控制。数据帧是在物理层进行传输的二进制格式的单元。

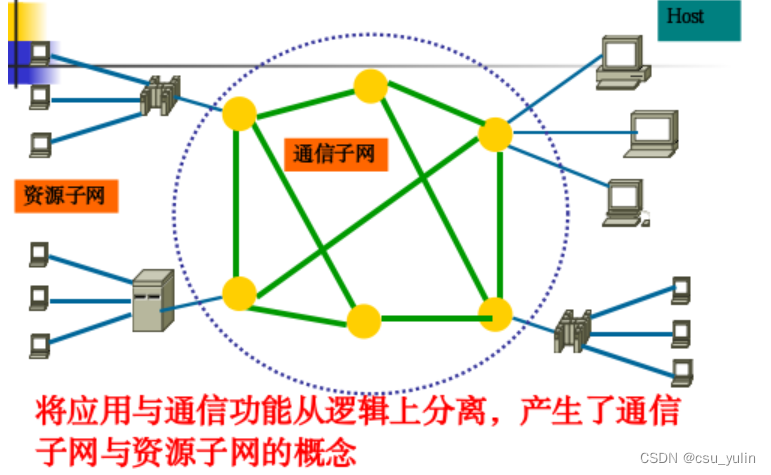

七、 网络拓扑结构
-
概念:
- 拓扑:由图论演变,研究与大小、形状无关的点、线、面特性的方法。
- 结点:访问结点:提供资源;转接结点:支持网络连接
- 链路:承载信息流的信道,物理的以及逻辑的
- 通路:路径,由多个链路组成
- 跳跃:信息从一个结点到另一个结点就是一跳
-

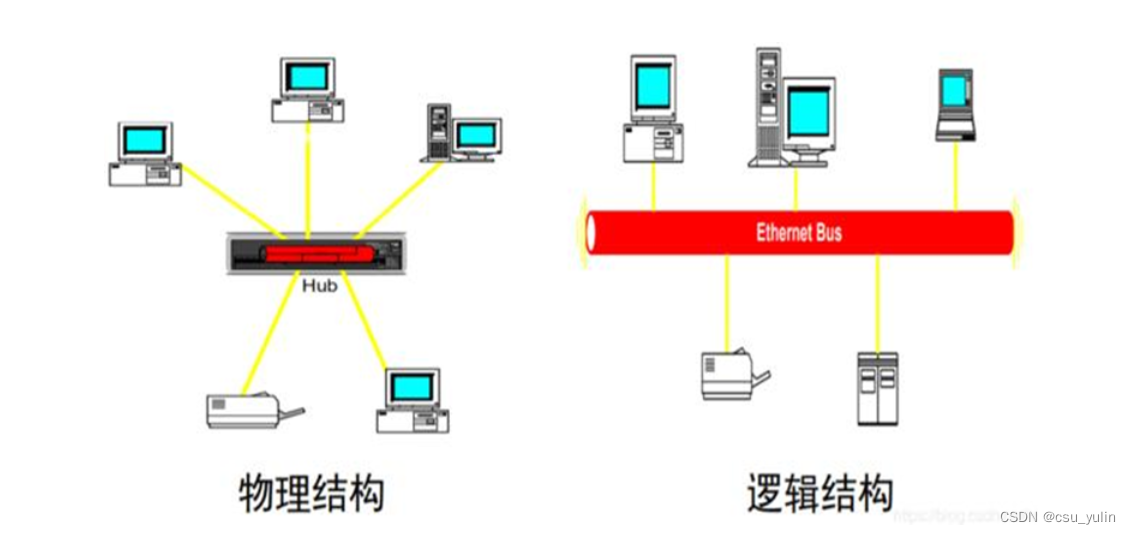

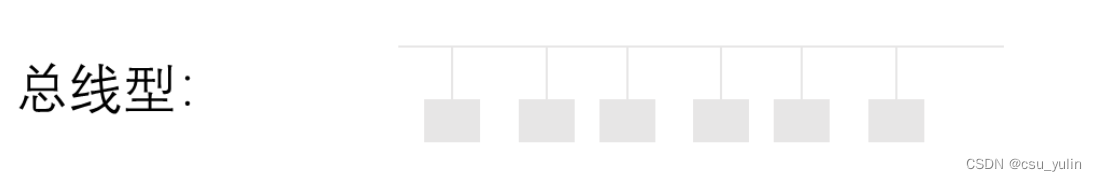

总线型:
- 结构简单灵活,便于扩充。
- 信道利用率高。
- 传输速率高。
- 可靠性不高。
- 产生冲突问题。
-

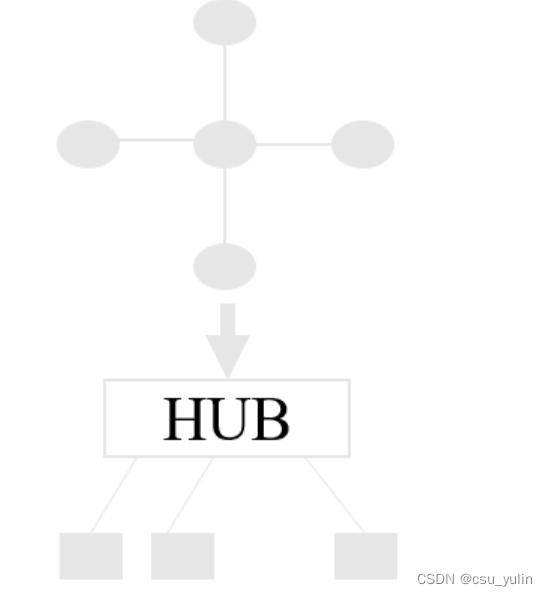

星型结构:
- 网络结构简单,便于管理。
- 控制简单,建网容易。
- 网络延迟时间较短,误码率较低。
- 网络共享能力较差。
- 通信线路利用率不高。
- 中央结点负荷太重。
- 网络可靠性低。
-

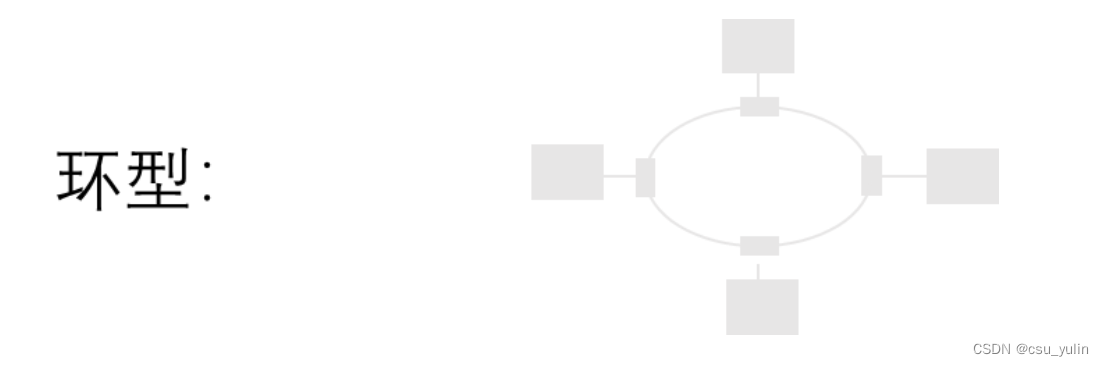

环型:
- 大大简化了路径选择的控制。
- 可靠性高。
- 结点过多时,网络响应时间长。
- 网络确定时,其延时固定,实时性强。
-
树型:
- 结构简单,成本低。
- 每个链路都支持双向传输。
- 结点扩充方便灵活。
- 除叶结点及其相连的链路外,任何一个结点或链路产生的故障都会影响整个网络
