一、实验环境
操作系统:Windows 11
模拟器:Cisco Packet Tracer 8.2.1

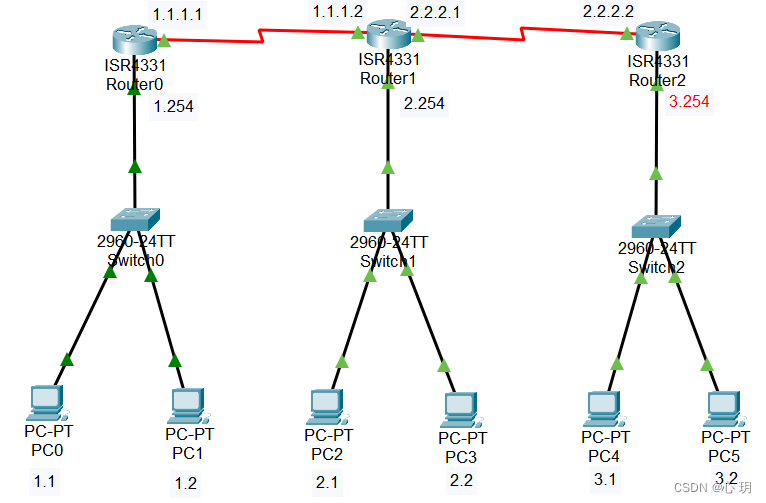

二、拓扑
路由器之间由串口连接,需手动添加(关闭路由器电源->Physical->NIM-2T->将接口拖进扩展口即可->打开路由器电源)
三、PC机IP分配
IP地址 | 子网掩码 | 网关 | |
---|---|---|---|
PC0 | 192.168.1.1 | 255.255.255.0 | 192.168.1.254 |
PC1 | 192.168.1.2 | 255.255.255.0 | 192.168.1.254 |
PC2 | 192.168.2.1 | 255.255.255.0 | 192.168.2.254 |
PC3 | 192.168.2.2 | 255.255.255.0 | 192.168.2.254 |
PC4 | 192.168.3.1 | 255.255.255.0 | 192.168.3.254 |
PC5 | 192.168.3.2 | 255.255.255.0 | 192.168.3.254 |
四、路由与交换机的配置命令
注:根据连接的接口不同适当的更改命令接口号
1、交换机命令(三台交换机命令相同)
Switch>enable
Switch#configure terminal
Switch(config)interface range fastEthernet 0/1 -3 //‘-3’表示接口0/1~0/3放入统一组中进行统一配置,也可单一配置,将其中的range和后面的-3去掉即可进入单个接口
Switch(config)switchport mode access
2、路由器配置命令
Router0:
基础配置
Router>enable
Router#configure terminal
Router(config)interface GigabitEthernet 0/0/0
Router(config-if)ip address 192.168.1.254 255.255.255.0
Router(config-if)no shutdown
Router(config-if)exit
Router(config)interface serial 0/1/0
Router(config-if)ip address 1.1.1.1 255.255.255.0
Router(config-if)no shutdown
Router(config-if)exit
静态路由
Router(config)ip route 192.168.2.0 255.255.255.0 1.1.1.2
Router(config)ip route 192.168.3.0 255.255.255.0 1.1.1.2
RIP
Router(config)router rip
Router(config-router)network 192.168.1.0
Router(config-router)network 1.1.1.0
OSPF
Router(config)router ospf 1
Router(config-router)network 192.168.1.0 0.0.0.255
Router(config-router)network 1.1.1.0 0.0.0.255
Router1:
基础配置
Router>enable
Router#configure terminal
Router(config)interface GigabitEthernet 0/0/0
Router(config-if)ip address 192.168.2.254 255.255.255.0
Router(config-if)no shutdown
Router(config-if)exit
Router(config)interface serial 0/1/0
Router(config-if)ip address 1.1.1.2 255.255.255.0
Router(config-if)no shutdown
Router(config-if)exit
Router(config)interface serial 0/1/1
Router(config-if)ip address 2.2.2.1 255.255.255.0
Router(config-if)no shutdown
Router(config-if)exit
静态路由
Router(config)ip route 192.168.1.0 255.255.255.0 1.1.1.1
Router(config)ip route 192.168.3.0 255.255.255.0 2.2.2.2
RIP
Router(config)router rip
Router(config-router)network 192.168.2.0
Router(config-router)network 1.1.1.0
Router(config-router)network 2.2.2.0
OSPF
Router(config)router ospf 1
Router(config-router)network 192.168.2.0 0.0.0.255
Router(config-router)network 1.1.1.0 0.0.0.255
Router(config-router)network 2.2.2.0 0.0.0.255
Router2:
基础配置
Router>enable
Router#configure terminal
Router(config)interface GigabitEthernet 0/0/0
Router(config-if)ip address 192.168.3.254 255.255.255.0
Router(config-if)no shutdown
Router(config-if)exit
Router(config)interface serial 0/1/1
Router(config-if)ip address 2.2.2.2 255.255.255.0
Router(config-if)no shutdown
Router(config-if)exit
静态路由
Router(config)ip route 192.168.1.0 255.255.255.0 2.2.2.1
Router(config)ip route 192.168.2.0 255.255.255.0 2.2.2.1
RIP
Router(config)router rip
Router(config-router)network 192.168.3.0
Router(config-router)network 2.2.2.0
OSPF
Router(config)router ospf 1
Router(config-router)network 192.168.3.0 0.0.0.255
Router(config-router)network 2.2.2.0 0.0.0.255
五、实验结果
